Комбайн рослинозбиральний (комбайн лося)

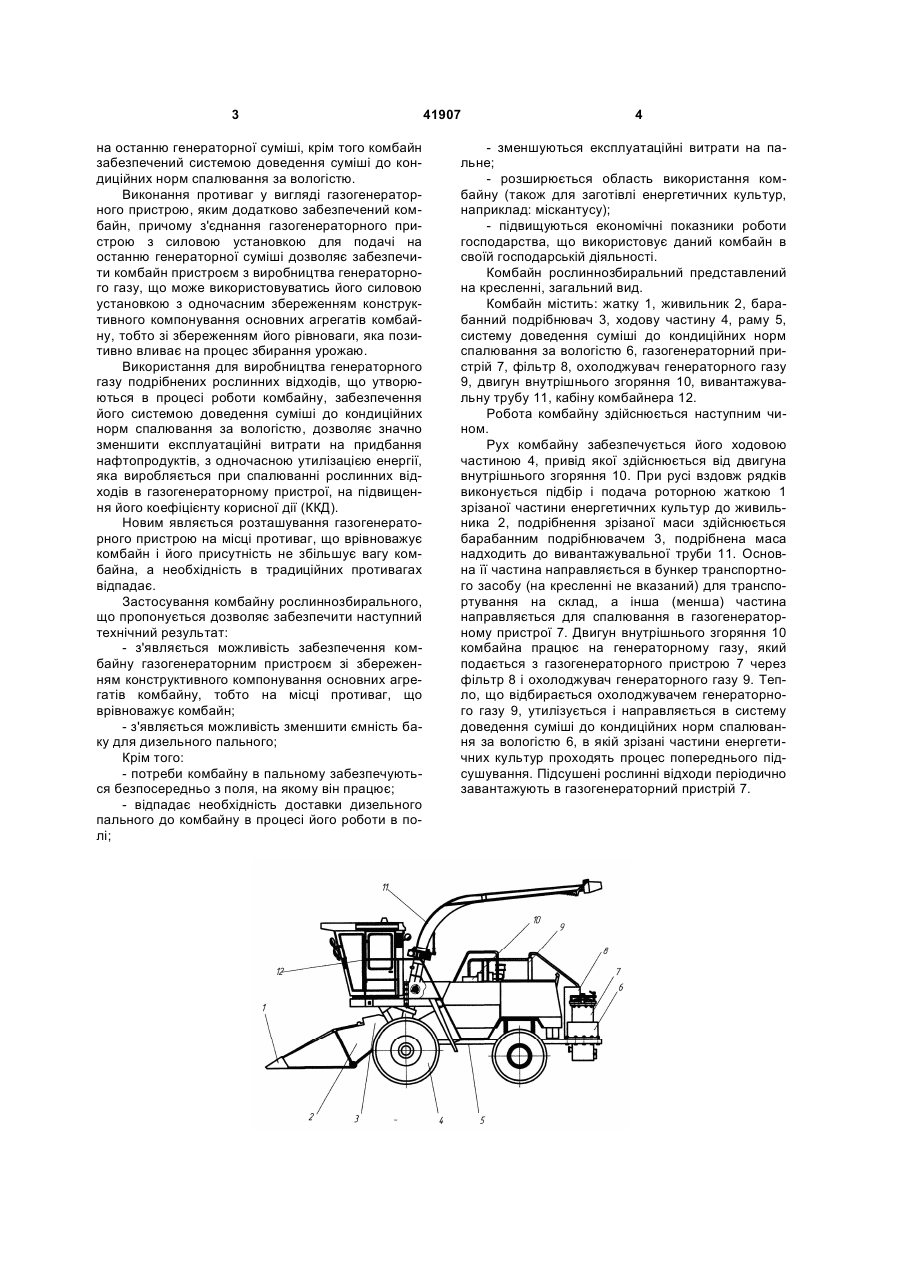

Комбайн рослинозбиральний, що містить раму, жатку, живильник, подрібнювач з вивантажу 3 на останню генераторної суміші, крім того комбайн забезпечений системою доведення суміші до кондиційних норм спалювання за вологістю. Виконання противаг у вигляді газогенераторного пристрою, яким додатково забезпечений комбайн, причому з'єднання газогенераторного пристрою з силовою установкою для подачі на останню генераторної суміші дозволяє забезпечити комбайн пристроєм з виробництва генераторного газу, що може використовуватись його силовою установкою з одночасним збереженням конструктивного компонування основних агрегатів комбайну, тобто зі збереженням його рівноваги, яка позитивно вливає на процес збирання урожаю. Використання для виробництва генераторного газу подрібнених рослинних відходів, що утворюються в процесі роботи комбайну, забезпечення його системою доведення суміші до кондиційних норм спалювання за вологістю, дозволяє значно зменшити експлуатаційні витрати на придбання нафтопродуктів, з одночасною утилізацією енергії, яка виробляється при спалюванні рослинних відходів в газогенераторному пристрої, на підвищення його коефіцієнту корисної дії (ККД). Новим являється розташування газогенераторного пристрою на місці противаг, що врівноважує комбайн і його присутність не збільшує вагу комбайна, а необхідність в традиційних противагах відпадає. Застосування комбайну рослиннозбирального, що пропонується дозволяє забезпечити наступний технічний результат: - з'являється можливість забезпечення комбайну газогенераторним пристроєм зі збереженням конструктивного компонування основних агрегатів комбайну, тобто на місці противаг, що врівноважує комбайн; - з'являється можливість зменшити ємність баку для дизельного пального; Крім того: - потреби комбайну в пальному забезпечуються безпосередньо з поля, на якому він працює; - відпадає необхідність доставки дизельного пального до комбайну в процесі його роботи в полі; 41907 4 - зменшуються експлуатаційні витрати на пальне; - розширюється область використання комбайну (також для заготівлі енергетичних культур, наприклад: міскантусу); - підвищуються економічні показники роботи господарства, що використовує даний комбайн в своїй господарській діяльності. Комбайн рослиннозбиральний представлений на кресленні, загальний вид. Комбайн містить: жатку 1, живильник 2, барабанний подрібнювач 3, ходову частину 4, раму 5, систему доведення суміші до кондиційних норм спалювання за вологістю 6, газогенераторний пристрій 7, фільтр 8, охолоджувач генераторного газу 9, двигун внутрішнього згоряння 10, вивантажувальну трубу 11, кабіну комбайнера 12. Робота комбайну здійснюється наступним чином. Рух комбайну забезпечується його ходовою частиною 4, привід якої здійснюється від двигуна внутрішнього згоряння 10. При русі вздовж рядків виконується підбір і подача роторною жаткою 1 зрізаної частини енергетичних культур до живильника 2, подрібнення зрізаної маси здійснюється барабанним подрібнювачем 3, подрібнена маса надходить до вивантажувальної труби 11. Основна її частина направляється в бункер транспортного засобу (на кресленні не вказаний) для транспортування на склад, а інша (менша) частина направляється для спалювання в газогенераторному пристрої 7. Двигун внутрішнього згоряння 10 комбайна працює на генераторному газу, який подається з газогенераторного пристрою 7 через фільтр 8 і охолоджувач генераторного газу 9. Тепло, що відбирається охолоджувачем генераторного газу 9, утилізується і направляється в систему доведення суміші до кондиційних норм спалювання за вологістю 6, в якій зрізані частини енергетичних культур проходять процес попереднього підсушування. Підсушені рослинні відходи періодично завантажують в газогенераторний пристрій 7. 5 Комп’ютерна верстка І.Скворцова 41907 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
