Електромагнітний клапан

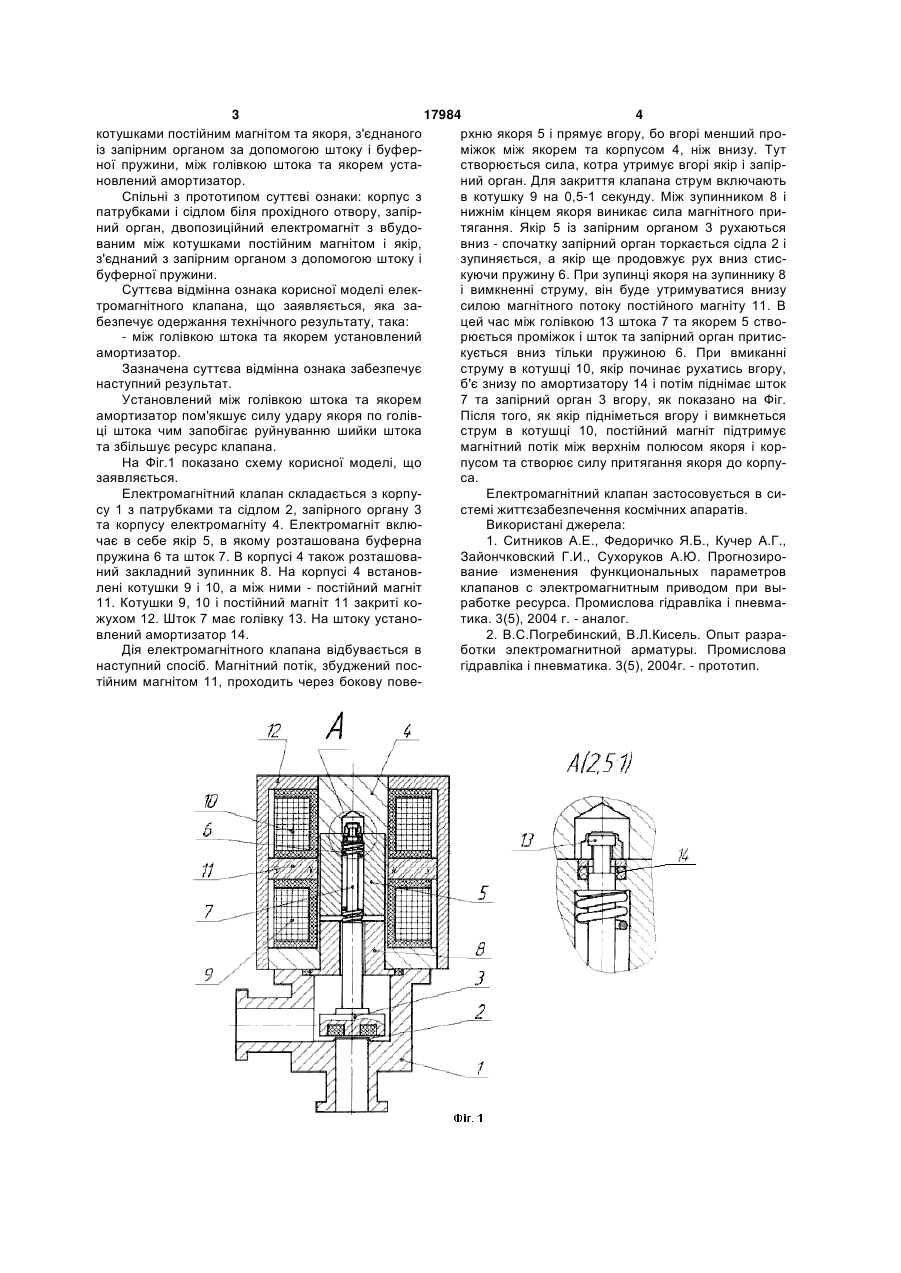

Електромагнітний клапан, що складається із корпусу з патрубками і сідлом навколо прохідного отвору, запірного органа, двопозиційного електромагніту з встановленим між котушками постійним магнітом та якоря, з'єднаного з запірним органом за допомогою штока і буферної пружини, який відрізняється тим, що між головкою штока та якорем встановлений кільцевий амортизатор. (19) (21) u200604886 (22) 03.05.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Ситніков Олександр Євгенович, Рикуніч Юрій Миколайович, Кисіль Віктор Леонідович, Федоричко Ярослав Богданович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КИЇВСЬКЕ ЦЕНТРАЛЬНЕ КОНСТРУКТОРСЬКЕ БЮРО АРМАТУРОБУДУВАННЯ" 3 17984 4 котушками постійним магнітом та якоря, з'єднаного рхню якоря 5 і прямує вгору, бо вгорі менший проіз запірним органом за допомогою штоку і буферміжок між якорем та корпусом 4, ніж внизу. Тут ної пружини, між голівкою штока та якорем устастворюється сила, котра утримує вгорі якір і запірновлений амортизатор. ний орган. Для закриття клапана струм включають Спільні з прототипом суттєві ознаки: корпус з в котушку 9 на 0,5-1 секунду. Між зупинником 8 і патрубками і сідлом біля прохідного отвору, запірнижнім кінцем якоря виникає сила магнітного приний орган, двопозиційний електромагніт з вбудотягання. Якір 5 із запірним органом 3 рухаються ваним між котушками постійним магнітом і якір, вниз - спочатку запірний орган торкається сідла 2 і з'єднаний з запірним органом з допомогою штоку і зупиняється, а якір ще продовжує рух вниз стисбуферної пружини. куючи пружину 6. При зупинці якоря на зупиннику 8 Суттєва відмінна ознака корисної моделі елекі вимкненні струму, він буде утримуватися внизу тромагнітного клапана, що заявляється, яка засилою магнітного потоку постійного магніту 11. В безпечує одержання технічного результату, така: цей час між голівкою 13 штока 7 та якорем 5 ство- між голівкою штока та якорем установлений рюється проміжок і шток та запірний орган притисамортизатор. кується вниз тільки пружиною 6. При вмиканні Зазначена суттєва відмінна ознака забезпечує струму в котушці 10, якір починає рухатись вгору, наступний результат. б'є знизу по амортизатору 14 і потім піднімає шток Установлений між голівкою штока та якорем 7 та запірний орган 3 вгору, як показано на Фіг. амортизатор пом'якшує силу удару якоря по голівПісля того, як якір підніметься вгору і вимкнеться ці штока чим запобігає руйнуванню шийки штока струм в котушці 10, постійний магніт підтримує та збільшує ресурс клапана. магнітний потік між верхнім полюсом якоря і корНа Фіг.1 показано схему корисної моделі, що пусом та створює силу притягання якоря до корпузаявляється. са. Електромагнітний клапан складається з корпуЕлектромагнітний клапан застосовується в сису 1 з патрубками та сідлом 2, запірного органу 3 стемі життєзабезпечення космічних апаратів. та корпусу електромагніту 4. Електромагніт вклюВикористані джерела: чає в себе якір 5, в якому розташована буферна 1. Ситников А.Е., Федоричко Я.Б., Кучер А.Г., пружина 6 та шток 7. В корпусі 4 також розташоваЗайончковский Г.И., Сухоруков А.Ю. Прогнозироний закладний зупинник 8. На корпусі 4 встановвание изменения функциональных параметров лені котушки 9 і 10, а між ними - постійний магніт клапанов с электромагнитным приводом при вы11. Котушки 9, 10 і постійний магніт 11 закриті коработке ресурса. Промислова гідравліка і пневмажухом 12. Шток 7 має голівку 13. На штоку устанотика. 3(5), 2004 г. - аналог. влений амортизатор 14. 2. В.С.Погребинский, В.Л.Кисель. Опыт разраДія електромагнітного клапана відбувається в ботки электромагнитной арматуры. Промислова наступний спосіб. Магнітний потік, збуджений посгідравліка і пневматика. 3(5), 2004г. - прототип. тійним магнітом 11, проходить через бокову пове 5 Комп’ютерна верстка Л. Купенко 17984 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
