Пристрій для отримання біогумусу

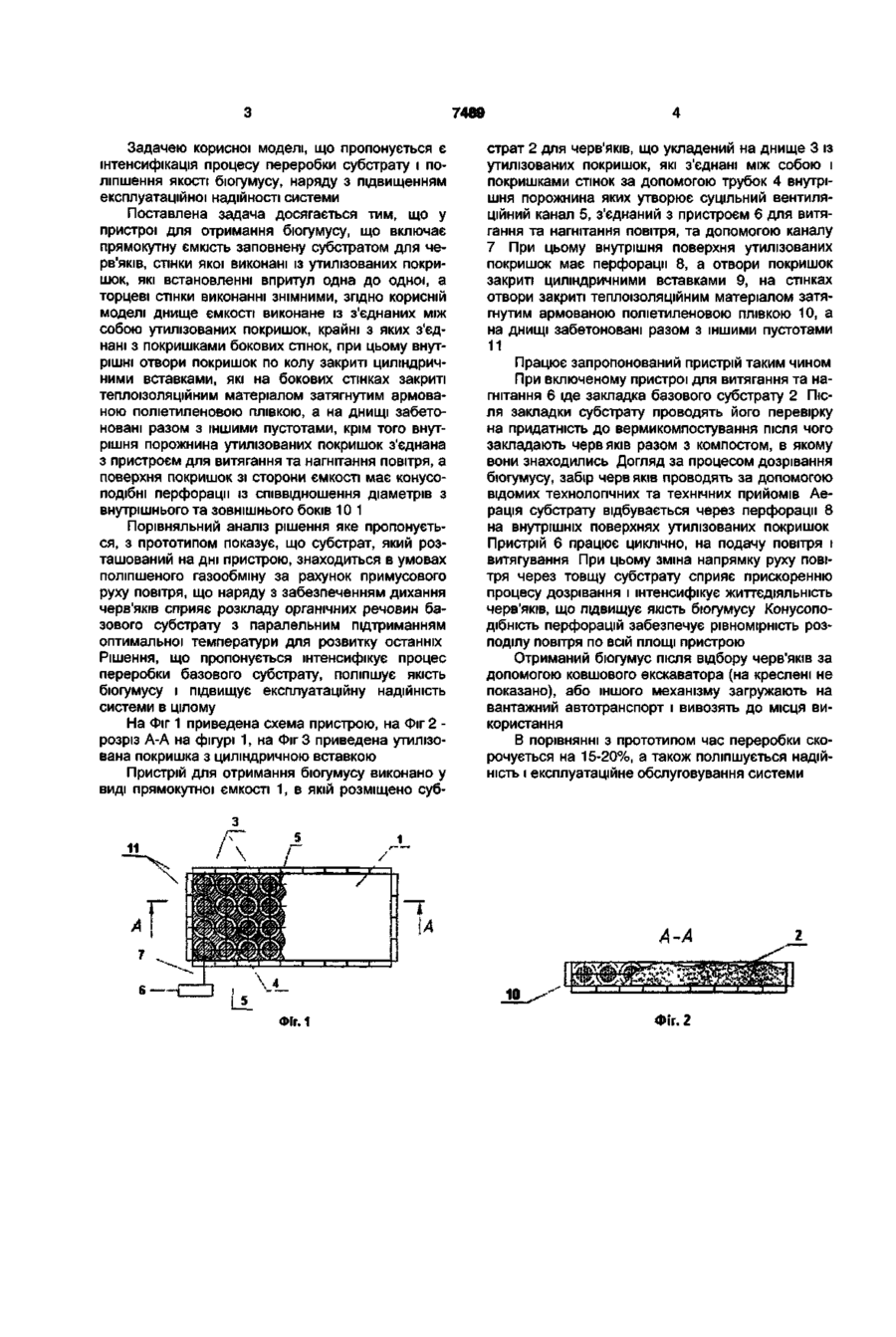

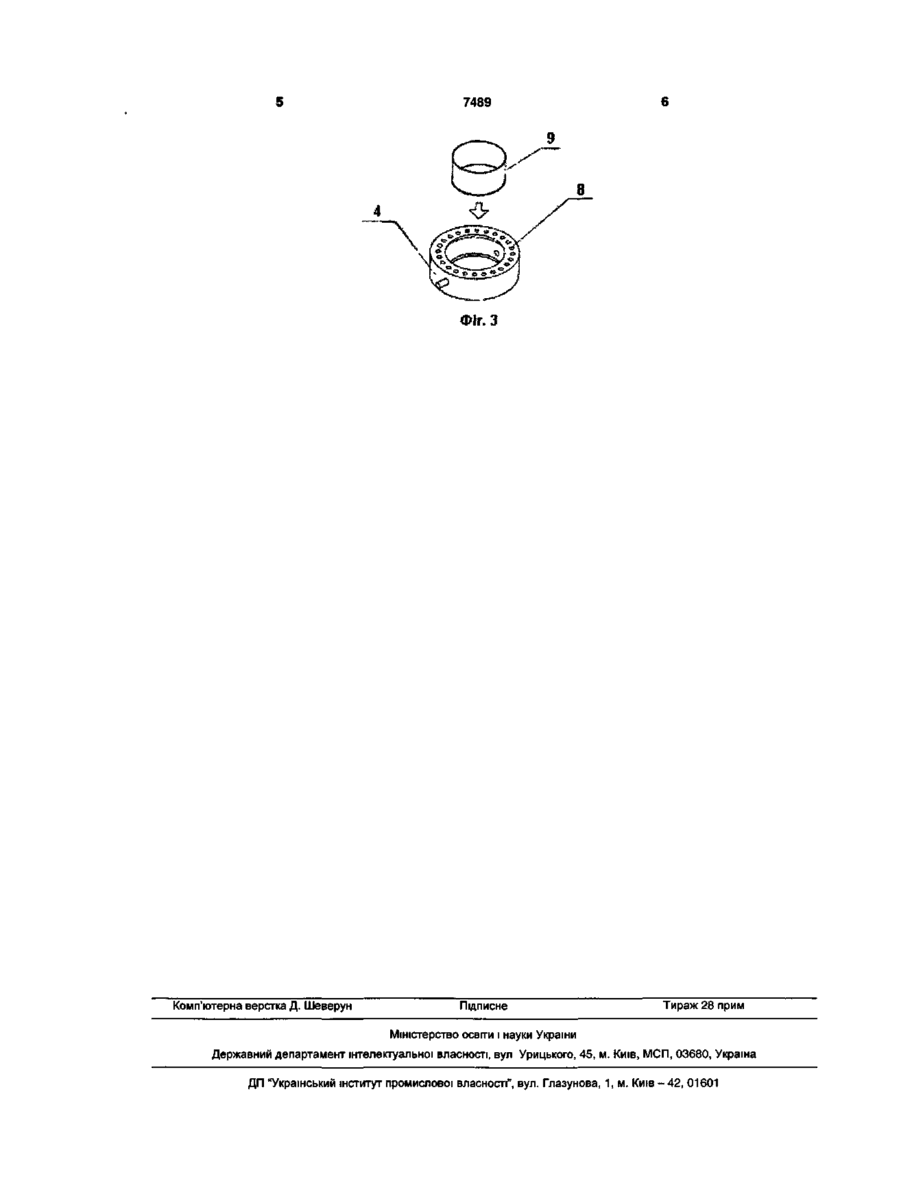

1. Пристрій для отримання біогумусу, що включає прямокутну ємкість заповнену субстратом для черв'яків, стінки якої виконані із утилізованих покришок, які встановлені впритул одна до одної, а торцеві стінки виконанні знімними, який відрізняється тим, що днище ємкості виконане із з'єд Корисна модель відноситься до сільського господарства, зокрема отримання з органічних відходів натуральних органічних добрив шляхом використання процесів травлення і виділення ґрунтових черв'яків і може бути використана при необхідності рекультивації або збагачення бідних ґрунтів і при звичайному внесені добрив в грунт. Відомий пристрій для отримання біогумусу, що включає прямокутний корпус з дерева або пластмаси, який розміщується на бетонній плиті і заповнений субстратом для розведення черв'яків [див. опис до патенту США №4108625]. Корпус має довжину 200см, ширину 100см і глибину 40см. Корпус може бути накритий поліетиленовою плівкою або невеликим дахом нал всією площадкою. Недоліком цього рішення являється мала місткість пристрою, недостача повітря, яке повинно сприяти підвищенню інтенсивності розмноження черв'яків в ферментованому рослинному шарі. Надмірне збільшення числа черв'яків в малих об'ємах при кисневій недостатності також знижує продуктивність процесу вирощування. Відомий пристрій для отримання біогумусу, що утримує прямокутну ємкість (ложе), яка заповнена субстратом для черв'яків, колонію черв'яків, що розмножуються [див. Породний Н.М. та др. Биоконверсия органических отходов в биодинамическом хозяйстве. - К.: рожай, 1990. - 107-109с]. При цьому в ложі установлені металічні сітки по всьому наних між собою утилізованих покришок, крайні з яких з'єднані з покришками бокових стінок, при цьому внутрішні отвори покришок по колу закриті циліндричними вставками, які на бокових стінках закриті теплоізоляційним матеріалом, затягнутим армованою поліетиленовою плівкою, а на днищі забетоновані разом з іншими пустотами. 2. Пристрій для отримання біогумусу по п. 1, який відрізняється тим, що внутрішня порожнина утилізованих покришок з'єднана з пристроєм для витягання та нагнітання повітря, а поверхня покришок зі сторони ємкості має конусоподібні перфорації із співвідношення діаметрів з внутрішнього та зовнішнього боків 10:1. параметру, а стінки утворені з грунту, висота сітки досягає до 90 (60см в грунті і 30см з виходом на поверхню), сітка постелена також на днище. Недоліком конституції є те, що в неї не вирішене питання подачі повітря, яке сприяє росту черв'яків і скорішому перетворенню в біогумус маси, що перероблюється. Крім того, сітка на великій довжині до 50м потребує значної витрати металу. Утруднена виїмка субстрату бульдозером, так як можливе ушкодження сітки. Відомий пристрій для отримання біогумусу, в якому субстрат укладено на перфоровану плівку, що розташована на днищі ємкості, яка прилягає до її стінок і закріплена з їх зовнішнього боку [див. опис до патенту України №31133А 15.12.2000. Бюл. №7-11]. При цьому стінки виконані з утилізованих покришок, які установлені на грунті в притул одна до одної, причому торцеві стінки виконані знімними. Недоліком конструкції є те, що в ній не вирішене питання захисту ферментативного рослинного шару та черв'яків, що в ньому розташовуються, від гризунів (мишей, кротів), які через дно, можуть вільно добратися в товщу шару біогумусу і поїсти черв'яків. Крім того перфорована плівка ускладнює процес виїмки субстрату бульдозером, так як вона пошкоджується, що проводить до необхідності її заміни. ео 00 о> 7489 Задачею корисної моделі, що пропонується є інтенсифікація процесу переробки субстрату і поліпшення якості біогумусу, наряду з підвищенням експлуатаційної надійності системи Поставлена задача досягається тим, що у пристрої для отримання біогумусу, що включає прямокутну ємкість заповнену субстратом для черв'яків, стінки якої виконані із утилізованих покришок, які встановленні впритул одна до одної, а торцеві стінки виконанні знімними, згідно корисній моделі днище ємкості виконане із з'єднаних між собою утилізованих покришок, крайні з яких з'єднані з покришками бокових стінок, при цьому внутрішні отвори покришок по колу закриті циліндричними вставками, які на бокових стінках закриті теплоізоляційним матеріалом затягнутим армованою поліетиленовою плівкою, а на днищі забетоновані разом з іншими пустотами, крім того внутрішня порожнина утилізованих покришок з'єднана з пристроєм для витягання та нагнітання повітря, а поверхня покришок зі сторони ємкості має конусоподібні перфорації із співвідношення діаметрів з внутрішнього та зовнішнього боків 10 1 Порівняльний аналіз рішення яке пропонується, з прототипом показує, що субстрат, який розташований на дні пристрою, знаходиться в умовах поліпшеного газообміну за рахунок примусового руху повітря, що наряду з забезпеченням дихання черв'яків сприяє розкладу органічних речовин базового субстрату з паралельним підтриманням оптимальної температури для розвитку останніх Рішення, що пропонується інтенсифікує процес переробки базового субстрату, поліпшує якість біогумусу і підвищує експлуатаційну надійність системи в цілому На Фіг 1 приведена схема пристрою, на Фіг 2 розріз А-А на фігурі 1, на Фіг 3 приведена утилізована покришка з циліндричною вставкою Пристрій для отримання біогумусу виконано у виді прямокутної ємкості 1, в якій розміщено суб страт 2 для черв'яків, що укладений на днище 3 із утилізованих покришок, які з'єднані між собою і покришками стінок за допомогою трубок 4 внутрішня порожнина яких утворює суцільний вентиляційний канал 5, з'єднаний з пристроєм 6 для витягання та нагнітання повітря, та допомогою каналу 7 При цьому внутрішня поверхня утилізованих покришок має перфорації 8, а отвори покришок закриті циліндричними вставками 9, на стінках отвори закриті теплоізоляційним матеріалом затягнутим армованою поліетиленовою плівкою 10, а на днищі забетоновані разом з іншими пустотами 11 Працює запропонований пристрій таким чином При включеному пристрої для витягання та нагнітання 6 іде закладка базового субстрату 2 Після закладки субстрату проводять його перевірку на придатність до вермикомпостування після чого закладають черв яків разом з компостом, в якому вони знаходились Догляд за процесом дозрівання біогумусу, забір черв яків проводять за допомогою відомих технологічних та технічних прийомів Аерація субстрату відбувається через перфорації 8 на внутрішніх поверхнях утилізованих покришок Пристрій 6 працює циклічно, на подачу повітря і витягування При цьому зміна напрямку руху повітря через товщу субстрату сприяє прискоренню процесу дозрівання і інтенсифікує ЖИТТЄДІЯЛЬНІСТЬ черв'яків, що підвищує якість біогумусу Конусоподібність перфорацій забезпечує рівномірність розподілу повітря по всій площі пристрою Отриманий біогумус після відбору черв'яків за допомогою ковшового екскаватора (на креслені не показано), або іншого механізму загружають на вантажний автотранспорт і вивозять до місця використання В порівнянні з прототипом час переробки скорочується на 15-20%, а також поліпшується надійність і експлуатаційне обслуговування системи А-А Фіг. 1 Фіг. 2 7489 Фіг. З Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
