Формула / Реферат

1. Інструмент для з'єднання м'яких біологічних тканин тварин і людини, що складається з двох електрично ізольованих одна від одної консолей, штекерного розніму, з щонайменше одним контактним штирем для підключення електричного струму високої частоти, розміщеного на одному кінці консолей, у протилежному кінці кожної консолі на внутрішній поверхні прикріплені електроди з робочими поверхнями, який відрізняється тим, що робоча поверхня першого електрода виконана у формі щонайменше одного виступу з гострими краями, робоча поверхня другого електрода  виконана відповідно в формі щонайменше однієї западини з гострими краями для механічного проколювання поверхневого шару зварюваних тканин і подальшого їх розтягування з наступним протіканням зварювального струму.

2. Інструмент за п. 1, який відрізняється тим, що робочі поверхні електродів при зварюванні стикаються під кутом 90°.

Текст

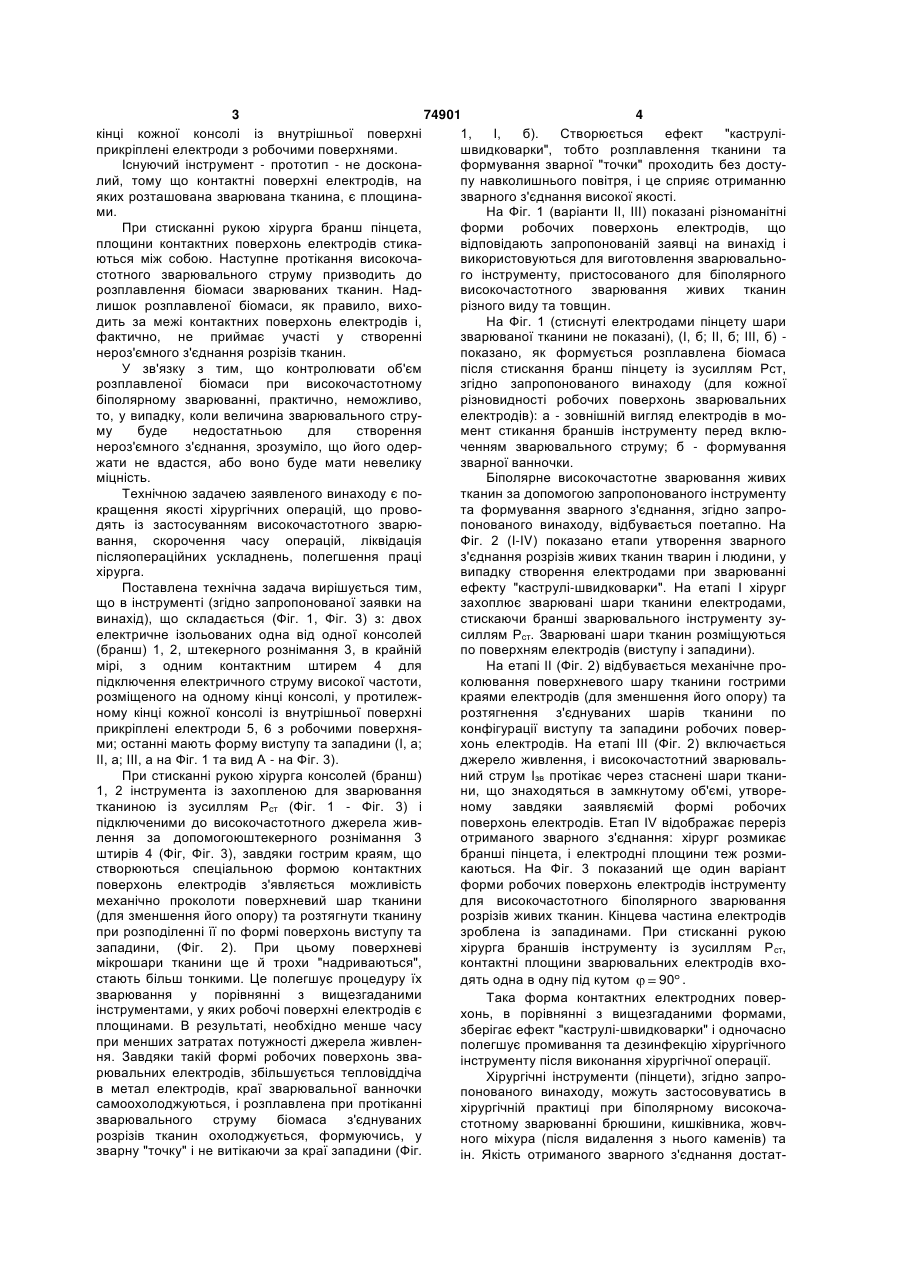

1. Інструмент для з'єднання м'яких біологічних тканин тварин і людини, що складається з двох 3 74901 4 кінці кожної консолі із внутрішньої поверхні 1, І, б). Створюється ефект "каструліприкріплені електроди з робочими поверхнями. швидковарки", тобто розплавлення тканини та Існуючий інструмент - прототип - не досконаформування зварної "точки" проходить без достулий, тому що контактні поверхні електродів, на пу навколишнього повітря, і це сприяє отриманню яких розташована зварювана тканина, є площиназварного з'єднання високої якості. ми. На Фіг. 1 (варіанти II, III) показані різноманітні При стисканні рукою хірурга бранш пінцета, форми робочих поверхонь електродів, що площини контактних поверхонь електродів стикавідповідають запропонованій заявці на винахід і ються між собою. Наступне протікання високочавикористовуються для виготовлення зварювальностотного зварювального струму призводить до го інструменту, пристосованого для біполярного розплавлення біомаси зварюваних тканин. Надвисокочастотного зварювання живих тканин лишок розплавленої біомаси, як правило, вихорізного виду та товщин. дить за межі контактних поверхонь електродів і, На Фіг. 1 (стиснуті електродами пінцету шари фактично, не приймає участі у створенні зварюваної тканини не показані), (І, б; II, б; III, б) нероз'ємного з'єднання розрізів тканин. показано, як формується розплавлена біомаса У зв'язку з тим, що контролювати об'єм після стискання бранш пінцету із зусиллям Рст, розплавленої біомаси при високочастотному згідно запропонованого винаходу (для кожної біполярному зварюванні, практично, неможливо, різновидності робочих поверхонь зварювальних то, у випадку, коли величина зварювального струелектродів): а - зовнішній вигляд електродів в мому буде недостатньою для створення мент стикання браншів інструменту перед вклюнероз'ємного з'єднання, зрозуміло, що його одерченням зварювального струму; б - формування жати не вдастся, або воно буде мати невелику зварної ванночки. міцність. Біполярне високочастотне зварювання живих Технічною задачею заявленого винаходу є потканин за допомогою запропонованого інструменту кращення якості хірургічних операцій, що провота формування зварного з'єднання, згідно запродять із застосуванням високочастотного зварюпонованого винаходу, відбувається поетапно. На вання, скорочення часу операцій, ліквідація Фіг. 2 (I-IV) показано етапи утворення зварного післяопераційних ускладнень, полегшення праці з'єднання розрізів живих тканин тварин і людини, у хірурга. випадку створення електродами при зварюванні Поставлена технічна задача вирішується тим, ефекту "каструлі-швидковарки". На етапі І хірург що в інструменті (згідно запропонованої заявки на захоплює зварювані шари тканини електродами, винахід), що складається (Фіг. 1, Фіг. 3) з: двох стискаючи бранші зварювального інструменту зуелектричне ізольованих одна від одної консолей силлям Рст. Зварювані шари тканин розміщуються (бранш) 1, 2, штекерного рознімання 3, в крайній по поверхням електродів (виступу і западини). мірі, з одним контактним штирем 4 для На етапі II (Фіг. 2) відбувається механічне пропідключення електричного струму високої частоти, колювання поверхневого шару тканини гострими розміщеного на одному кінці консолі, у протилежкраями електродів (для зменшення його опору) та ному кінці кожної консолі із внутрішньої поверхні розтягнення з'єднуваних шарів тканини по прикріплені електроди 5, 6 з робочими поверхняконфігурації виступу та западини робочих поверми; останні мають форму виступу та западини (І, а; хонь електродів. На етапі III (Фіг. 2) включається II, а; III, а на Фіг. 1 та вид А - на Фіг. 3). джерело живлення, і високочастотний зварювальПри стисканні рукою хірурга консолей (бранш) ний струм Ізв протікає через стаснені шари ткани1, 2 інструмента із захопленою для зварювання ни, що знаходяться в замкнутому об'ємі, утворетканиною із зусиллям Рст (Фіг. 1 - Фіг. 3) і ному завдяки заявляємій формі робочих підключеними до високочастотного джерела живповерхонь електродів. Етап IV відображає переріз лення за допомогоюштекерного рознімання 3 отриманого зварного з'єднання: хірург розмикає штирів 4 (Фіг, Фіг. 3), завдяки гострим краям, що бранші пінцета, і електродні площини теж розмистворюються спеціальною формою контактних каються. На Фіг. 3 показаний ще один варіант поверхонь електродів з'являється можливість форми робочих поверхонь електродів інструменту механічно проколоти поверхневий шар тканини для високочастотного біполярного зварювання (для зменшення його опору) та розтягнути тканину розрізів живих тканин. Кінцева частина електродів при розподіленні її по формі поверхонь виступу та зроблена із западинами. При стисканні рукою западини, (Фіг. 2). При цьому поверхневі хірурга браншів інструменту із зусиллям Рст, мікрошари тканини ще й трохи "надриваються", контактні площини зварювальних електродів вхостають більш тонкими. Це полегшує процедуру їх дять одна в одну під кутом 90 . зварювання у порівнянні з вищезгаданими Така форма контактних електродних поверінструментами, у яких робочі поверхні електродів є хонь, в порівнянні з вищезгаданими формами, площинами. В результаті, необхідно менше часу зберігає ефект "каструлі-швидковарки" і одночасно при менших затратах потужності джерела живленполегшує промивання та дезинфекцію хірургічного ня. Завдяки такій формі робочих поверхонь зваінструменту після виконання хірургічної операції. рювальних електродів, збільшується тепловіддіча Хірургічні інструменти (пінцети), згідно запров метал електродів, краї зварювальної ванночки понованого винаходу, можуть застосовуватись в самоохолоджуються, і розплавлена при протіканні хірургічній практиці при біполярному високочазварювального струму біомаса з'єднуваних стотному зварюванні брюшини, кишківника, жовчрозрізів тканин охолоджується, формуючись, у ного міхура (після видалення з нього каменів) та зварну "точку" і не витікаючи за краї западини (Фіг. ін. Якість отриманого зварного з'єднання достат 5 74901 6 ньо висока. Зварювальні "точки" можуть створити II - механічне проколювання верхніх шарів зварний шов, якщо їх "ставити" послідовно, назварюваних розрізів тканини гострими кромками приклад, по періметру зварюваної кишки. електродів та розтягнення стиснених шарів тканиПерелік фігур креслень: ни по конфігурації робочих поверхонь зварювальФіг. 1. Зовнішній вигляд хірургічного них електродів. інструменту (пінцету): а) - варіанти виконання IІІ - протікання зварювального струму через конфігурацій контактних поверхонь зварювальних стиснуті шари тканини: створення ефекту електродів; б) -момент формування з'єднання, "каструлі-швидковарки". отриманого біполярним високочастотним зварюIV - переріз отриманого зварного з'єднання, ванням: 1, 2 - бранші зварювального інструменту; розмикання електродів для здійснення наступної 3 - штирі для підключення зварювального струму; операції зварювання. 4 - електроізоляційна втулка. Фіг. 3. Зовнішній вигляд інструменту для висоФіг. 2. Стадії процесу біполярного високочакочастотного біполярного зварювання розрізів жистотного зварювання живих тканин за допомогою вих тканин тварин, і людини з електродами, робочі заявленого інструменту: поверхні яких стикаються при зварюванні під кутом І - захоплення зварюваних розрізів тканини. 90°. 7 Комп’ютерна верстка М. Клюкін 74901 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for joining soft biological tissues in human and animals

Автори англійською

Paton Borys Yevhenovych, Lebiediev Volodymyr Kostiantynovych, Lebediev Oleksii Volodymyrovych, Ivanova Olha Mykolaivna, Dubko Andrii Hryhorovych, Chvertko Natalia Anatoliivna

Назва патенту російською

Инструмент для соединения мягких биологических тканей животных и человека

Автори російською

Патон Борис Евгеньевич, Лебедев Владимир Константинович, Лебедев Алексей Владимирович, Иванова Ольга Николаевна, Дубко Андрей Григорьевич, Чвертко Наталья Анатольевна

МПК / Мітки

МПК: A61B 18/12

Мітки: інструмент, з'єднання, тварин, біологічних, м'яких, тканин, людини
