Ґрунтообробний агрегат з одночасним внесенням добрив

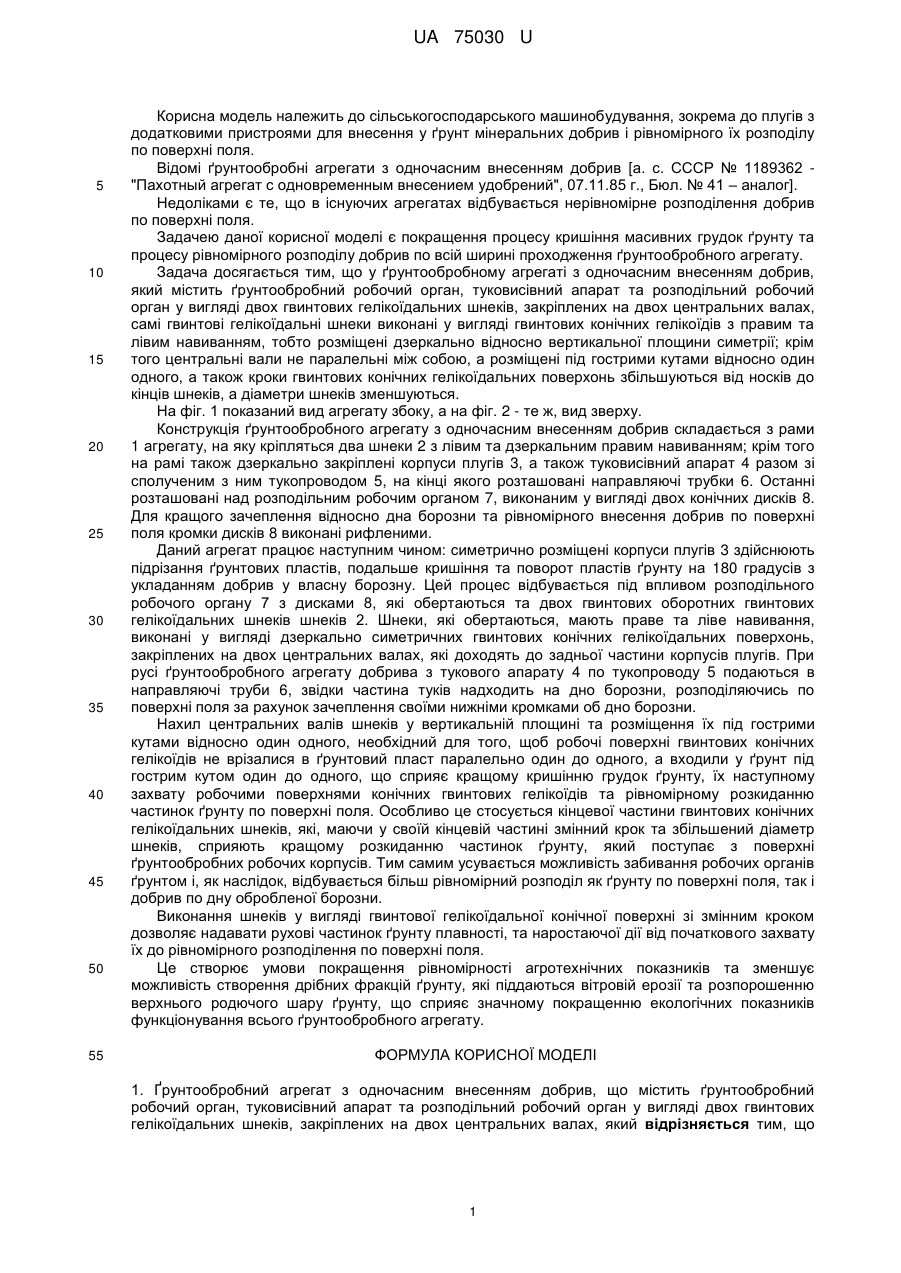

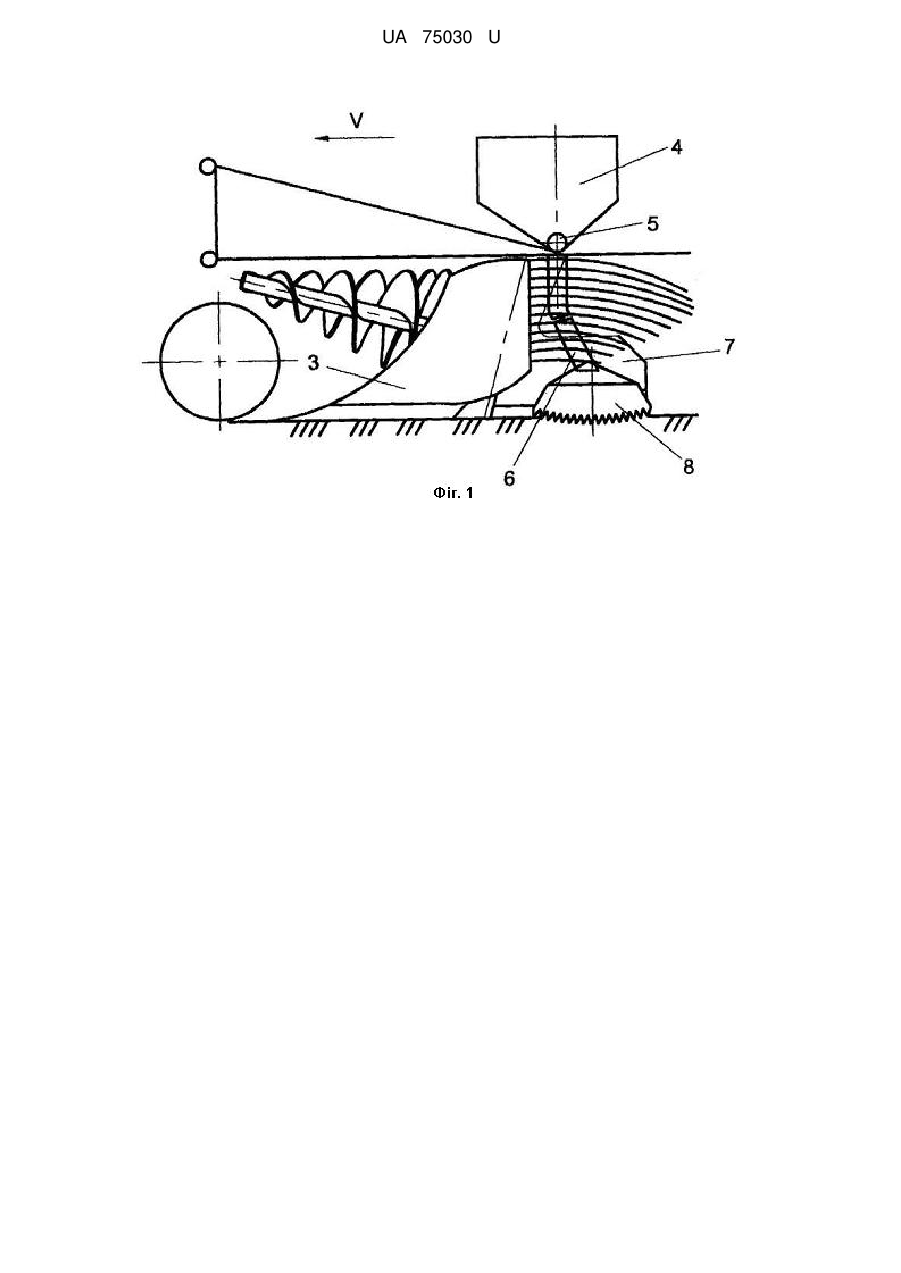

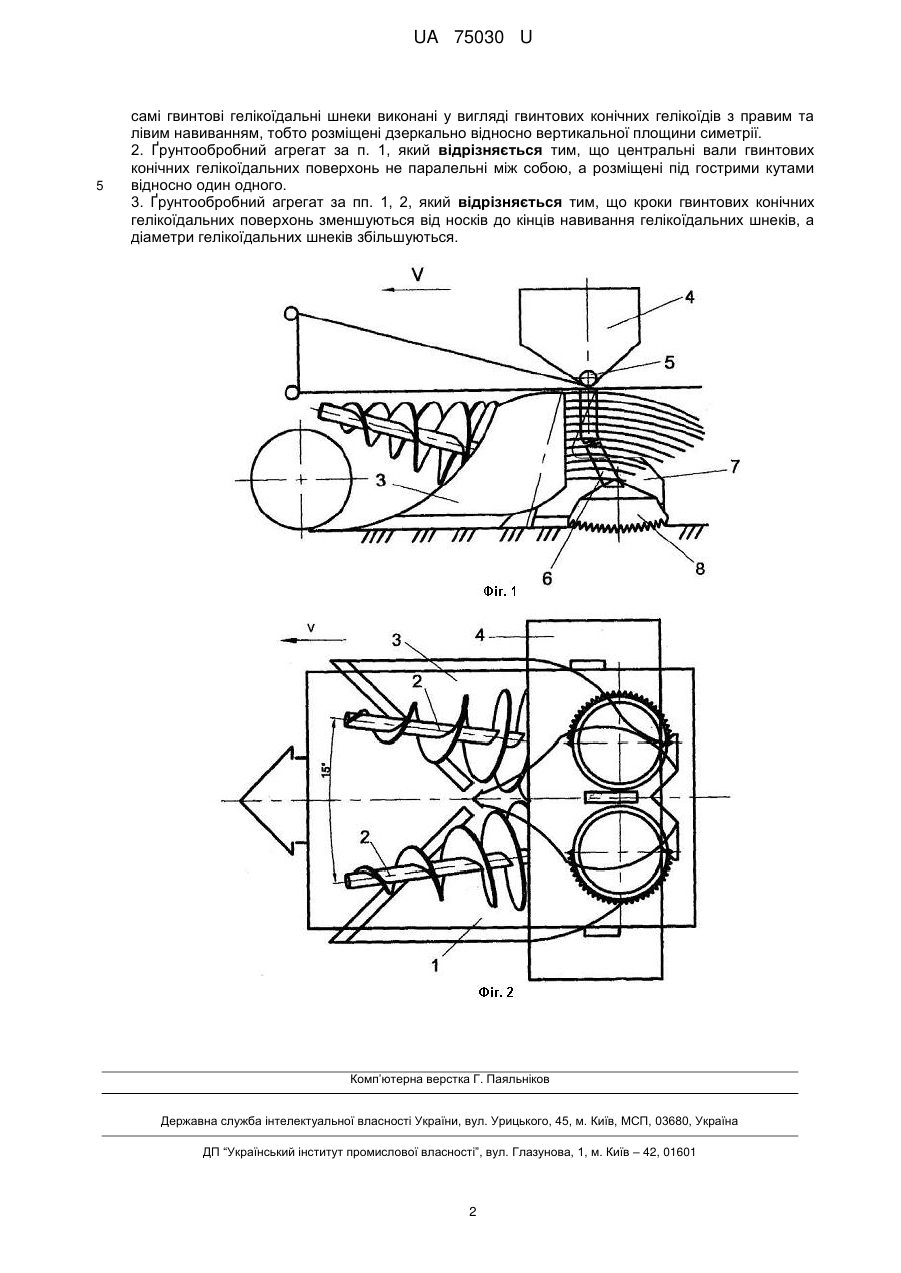

Реферат: Ґрунтообробний агрегат з одночасним внесенням добрив містить ґрунтообробний робочий орган, туковисівний апарат та розподільний робочий орган у вигляді двох гвинтових гелікоїдальних шнеків, закріплених на двох центральних валах. Гвинтові гелікоїдальні шнеки виконані у вигляді гвинтових конічних гелікоїдів з правим та лівим навиванням. UA 75030 U (12) UA 75030 U UA 75030 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до плугів з додатковими пристроями для внесення у ґрунт мінеральних добрив і рівномірного їх розподілу по поверхні поля. Відомі ґрунтообробні агрегати з одночасним внесенням добрив [а. с. СССР № 1189362 "Пахотный агрегат с одновременным внесением удобрений", 07.11.85 г., Бюл. № 41 – аналог]. Недоліками є те, що в існуючих агрегатах відбувається нерівномірне розподілення добрив по поверхні поля. Задачею даної корисної моделі є покращення процесу кришіння масивних грудок ґрунту та процесу рівномірного розподілу добрив по всій ширині проходження ґрунтообробного агрегату. Задача досягається тим, що у ґрунтообробному агрегаті з одночасним внесенням добрив, який містить ґрунтообробний робочий орган, туковисівний апарат та розподільний робочий орган у вигляді двох гвинтових гелікоїдальних шнеків, закріплених на двох центральних валах, самі гвинтові гелікоїдальні шнеки виконані у вигляді гвинтових конічних гелікоїдів з правим та лівим навиванням, тобто розміщені дзеркально відносно вертикальної площини симетрії; крім того центральні вали не паралельні між собою, а розміщені під гострими кутами відносно один одного, а також кроки гвинтових конічних гелікоїдальних поверхонь збільшуються від носків до кінців шнеків, а діаметри шнеків зменшуються. На фіг. 1 показаний вид агрегату збоку, а на фіг. 2 - те ж, вид зверху. Конструкція ґрунтообробного агрегату з одночасним внесенням добрив складається з рами 1 агрегату, на яку кріпляться два шнеки 2 з лівим та дзеркальним правим навиванням; крім того на рамі також дзеркально закріплені корпуси плугів 3, а також туковисівний апарат 4 разом зі сполученим з ним тукопроводом 5, на кінці якого розташовані направляючі трубки 6. Останні розташовані над розподільним робочим органом 7, виконаним у вигляді двох конічних дисків 8. Для кращого зачеплення відносно дна борозни та рівномірного внесення добрив по поверхні поля кромки дисків 8 виконані рифленими. Даний агрегат працює наступним чином: симетрично розміщені корпуси плугів 3 здійснюють підрізання ґрунтових пластів, подальше кришіння та поворот пластів ґрунту на 180 градусів з укладанням добрив у власну борозну. Цей процес відбувається під впливом розподільного робочого органу 7 з дисками 8, які обертаються та двох гвинтових оборотних гвинтових гелікоїдальних шнеків шнеків 2. Шнеки, які обертаються, мають праве та ліве навивання, виконані у вигляді дзеркально симетричних гвинтових конічних гелікоїдальних поверхонь, закріплених на двох центральних валах, які доходять до задньої частини корпусів плугів. При русі ґрунтообробного агрегату добрива з тукового апарату 4 по тукопроводу 5 подаються в направляючі труби 6, звідки частина туків надходить на дно борозни, розподіляючись по поверхні поля за рахунок зачеплення своїми нижніми кромками об дно борозни. Нахил центральних валів шнеків у вертикальній площині та розміщення їх під гострими кутами відносно один одного, необхідний для того, щоб робочі поверхні гвинтових конічних гелікоїдів не врізалися в ґрунтовий пласт паралельно один до одного, а входили у ґрунт під гострим кутом один до одного, що сприяє кращому кришінню грудок ґрунту, їх наступному захвату робочими поверхнями конічних гвинтових гелікоїдів та рівномірному розкиданню частинок ґрунту по поверхні поля. Особливо це стосується кінцевої частини гвинтових конічних гелікоїдальних шнеків, які, маючи у своїй кінцевій частині змінний крок та збільшений діаметр шнеків, сприяють кращому розкиданню частинок ґрунту, який поступає з поверхні ґрунтообробних робочих корпусів. Тим самим усувається можливість забивання робочих органів ґрунтом і, як наслідок, відбувається більш рівномірний розподіл як ґрунту по поверхні поля, так і добрив по дну обробленої борозни. Виконання шнеків у вигляді гвинтової гелікоїдальної конічної поверхні зі змінним кроком дозволяє надавати рухові частинок ґрунту плавності, та наростаючої дії від початкового захвату їх до рівномірного розподілення по поверхні поля. Це створює умови покращення рівномірності агротехнічних показників та зменшує можливість створення дрібних фракцій ґрунту, які піддаються вітровій ерозії та розпорошенню верхнього родючого шару ґрунту, що сприяє значному покращенню екологічних показників функціонування всього ґрунтообробного агрегату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ґрунтообробний агрегат з одночасним внесенням добрив, що містить ґрунтообробний робочий орган, туковисівний апарат та розподільний робочий орган у вигляді двох гвинтових гелікоїдальних шнеків, закріплених на двох центральних валах, який відрізняється тим, що 1 UA 75030 U 5 самі гвинтові гелікоїдальні шнеки виконані у вигляді гвинтових конічних гелікоїдів з правим та лівим навиванням, тобто розміщені дзеркально відносно вертикальної площини симетрії. 2. Ґрунтообробний агрегат за п. 1, який відрізняється тим, що центральні вали гвинтових конічних гелікоїдальних поверхонь не паралельні між собою, а розміщені під гострими кутами відносно один одного. 3. Ґрунтообробний агрегат за пп. 1, 2, який відрізняється тим, що кроки гвинтових конічних гелікоїдальних поверхонь зменшуються від носків до кінців навивання гелікоїдальних шнеків, а діаметри гелікоїдальних шнеків збільшуються. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
