Агрегат ґрунтообробний

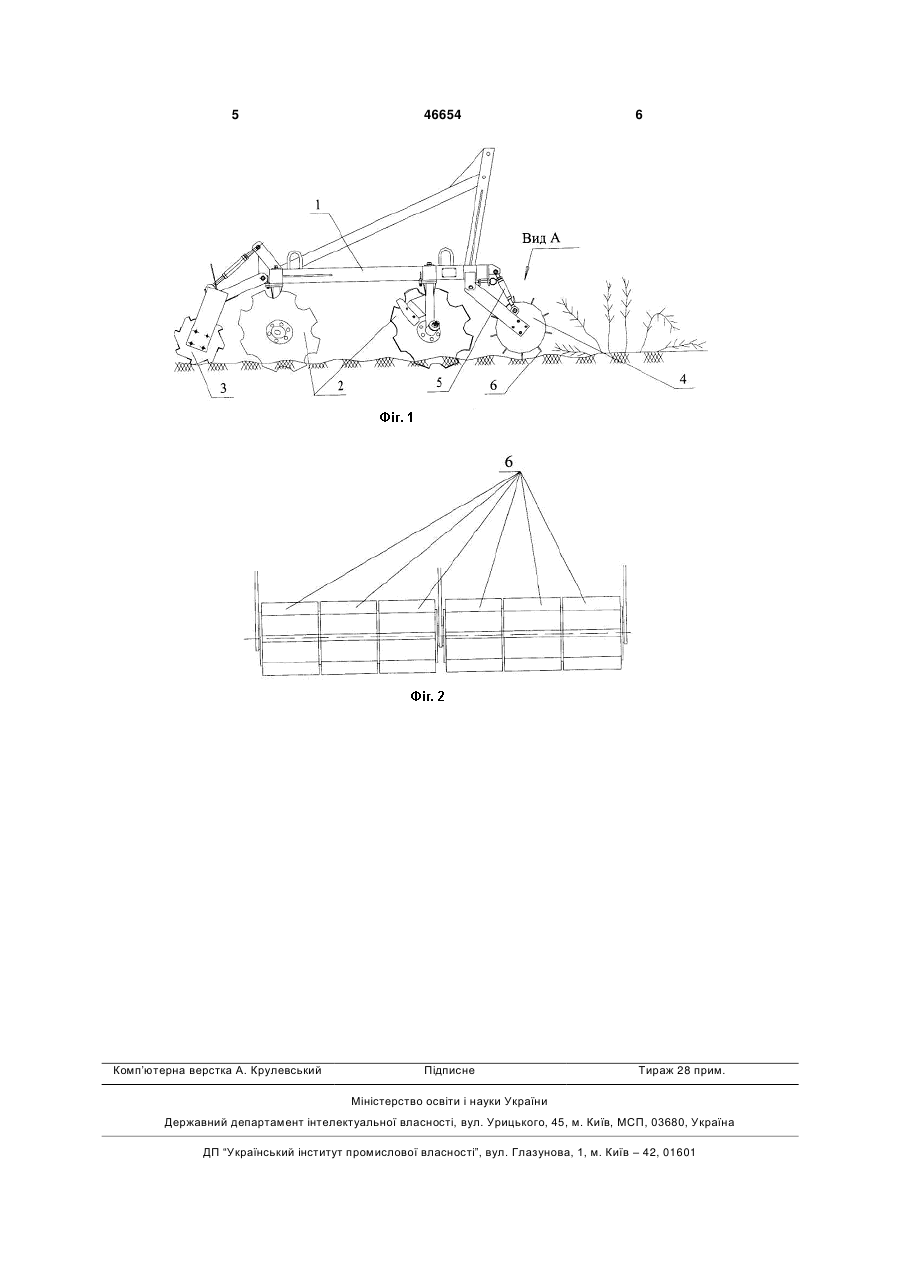

1. Агрегат ґрунтообробний, що містить раму з закріпленими на ній двома рядами варіодискових робочих органів та опорний коток, який відрізня 3 межах до 40см. Якість роботи такого агрегату суттєво погіршується при роботі на фонах з гнучкими рештками зернових культур висотою більше 40см. Агрегат забивається якщо при такій висоті стебел має місце нахил стебел в різні сторони або виконуються роботи по фону з сидеральними культурами. Відома конструкція агрегату ґрунтообробного [3], який включає раму з ходовими колесами, нагинач стеблової маси, підрізаючі лапи, дисковий розпушувач, ущільнюючий коток з чистиком. При роботі агрегату ґрунтообробного нагинач стеблової маси орієнтує укладання стоячої стерні або притискає до поверхні ґрунту повалені стебла, підрізаюча лапа розпушує ґрунт в зоні кореневої системи. В подальшому дисковий розпушувач відокремлює скиби ґрунту, частково подрібнюючи рослинні рештки і змішуючи їх з ґрунтом. Дисковий коток з чистиком вирівнює та ущільнює поверхневий шар ґрунту. Недоліком роботи такого агрегату є те, що він забезпечує якісний обробіток ґрунту лише з стоячими хрусткими та гнучкими рослинними рештками висотою до 100см або похиленими в напрямку руху агрегату. Агрегат забивається при обробітку ґрунту з рослинними рештками похиленими в різні сторони. Ефективність роботи котка є залежною від типу грунту та його фізично-механічних властивостей. В основу корисної моделі покладено завдання вдосконалення конструкції агрегату ґрунтообробного та можливості його якісної роботи на полях з рослинними рештками сільськогосподарських культур з висотою стебел до 150см та більше з різними їх фізико-механічними характеристиками незалежно від їх орієнтації та з якісним обробітком поверхневого шару ґрунту. Завдання виконується завдяки тому, що ґрунтообробний агрегат, який включає раму з закріпленими на ньому двома рядами варіодискових робочих органів та опорний коток для ефективної і якісної роботи на полях з стоячих або полеглих та лежачих рослинних решток з різними орієнтацією нахилу або напрямком розташування на поверхні ґрунту, які мають різну хрусткість, гнучкість та товщину стебел містить у фронтальній частині агрегату пасивний різальний орган виконаний у вигляді котка, робоча поверхня якого утворена розміщеними на валу з фіксованим кроком елементами. При роботі агрегату пасивний різальний орган подрібнює та частково змішує з ґрунтом різні по висоті стоячі або похилені та лежачі рослинні реш 46654 4 тки з різною орієнтацією нахилу або напрямком розташування на поверхні ґрунту, при цьому рештки можуть мати різну хрусткість, гнучкість та товщину стебел. Варіодискові робочі органи відокремлюють скиби ґрунту, перемішують їх з подрібненими рештками та загортають у ґрунт. В подальшому опорний коток вирівнює гребені та завершує формування якісного поверхневого шару ґрунту. Отже запропоноване технічне рішення дозволяє вирішити поставлені завдання: підвищення ефективності і якості роботи на полях з різними за розмірами стоячими або похиленими чи лежачими рослинними рештками з різними орієнтацією нахилу або напрямком розташування на поверхні ґрунту, при цьому рештки можуть мати різну хрусткість, гнучкість та товщину стебел, забезпечення якісного обробітку поверхневого шару ґрунту. Суть корисної моделі пояснено графічно на прикладі конструкції агрегату ґрунтообробного, де на: Фіг.1 - вигляд агрегату в робочому положенні; Фіг.2 - вигляд по стрілці А з Фіг.1. Агрегат ґрунтообробний, що включає раму 1 з закріпленими на ній двома рядами варіодискових робочих органів 2, опорний коток 3, та розміщений у фронтальній частині агрегату пасивний ріізальний орган виконаний у вигляді котка 4, робоча поверхня якого утворена розміщеними на валу з фіксованим кроком елементами 6. Механічний гвинтовий пристрій 5 дозволяє виконувати регулювання пасивного різального органу за висотою. Корисна модель використана при розробці агрегату ґрунтообробного АГД-3,5В, виготовленого СТ ВФ «Агрореммаш». Випробування дослідного зразка агрегату, який експонувався на міжнародній виставці «АГРО-2009» в червні цього року та міжнародному ярмарку технологій, техніки і насіння, який проходив в смт. Дослідницьке в серпні цього року, підтвердили досягнення технічного результату по аспектах, про які йдеться вище. Використані джерела інформації 1. Борона для подрібнення рослинних решток БПРР-4,2. Проміжний звіт про державні приймальні випробування №01-95-99. Дослідницьке, 1999. 2. Сайт фірми СТ ВФ «Агрореммаш» www.agroremmash.net.ua. Агрегат ґрунтообробний дисковий АГД-3,5. 3. Сайт фірми Amazone www.modelbarn.co.nz Агрегат ґрунтообробний Centaur 6000. 5 Комп’ютерна верстка А. Крулевський 46654 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
