Агрегат для боронування зяблевого та парового поля з одночасним внесенням рідинних ґрунтових гербіцидів

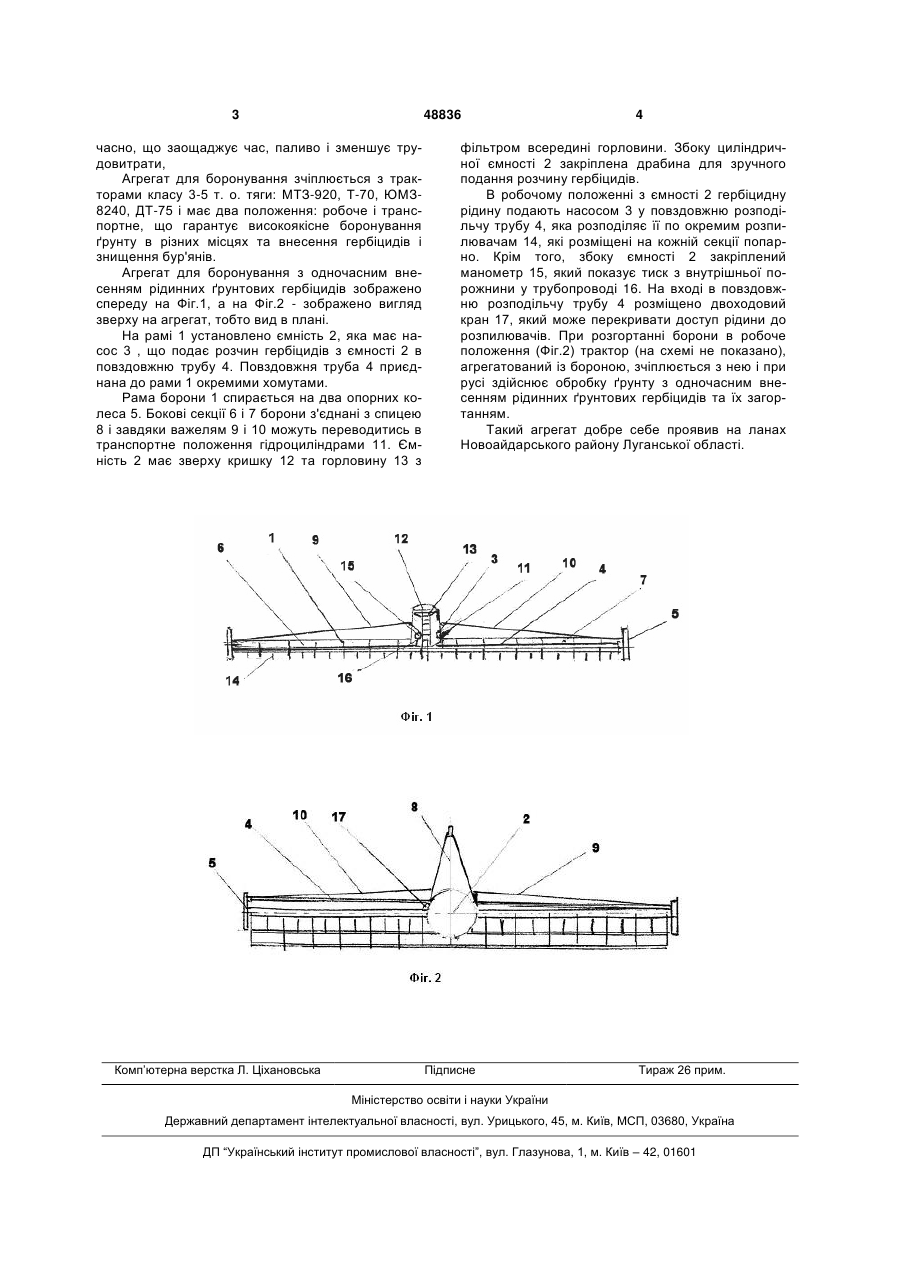

Агрегат для боронування зяблевого та парового поля з одночасним внесенням рідинних ґрунтових гербіцидів, що складається з борони, яка має спицю, раму, гідравлічну систему, ходові і транспортні колеса, який відрізняється тим, що на рамі зубопружинної борони установлена ємність з насосом, пов'язані з розподільчим трубопроводом, до якого приєднані розпилювачі. (19) (21) u200908823 (22) 25.08.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ПАВЛОВ ОЛЕКСІЙ ЛЕОНИДОВИЧ, ДРАНИЩЕВ МИКОЛА ІВАНОВИЧ, РЕШЕТНЯК МИКОЛА ВАСИЛЬЙОВИЧ, БОНДАР СЕРГІЙ МИКОЛАЙОВИЧ (73) ПАВЛОВ ОЛЕКСІЙ ЛЕОНИДОВИЧ, ДРАНИЩЕВ МИКОЛА ІВАНОВИЧ, РЕШЕТНЯК МИКОЛА 3 48836 часно, що заощаджує час, паливо і зменшує трудовитрати, Агрегат для боронування зчіплюється з тракторами класу 3-5 т. о. тяги: МТЗ-920, Т-70, ЮМЗ8240, ДТ-75 і має два положення: робоче і транспортне, що гарантує високоякісне боронування ґрунту в різних місцях та внесення гербіцидів і знищення бур'янів. Агрегат для боронування з одночасним внесенням рідинних ґрунтових гербіцидів зображено спереду на Фіг.1, а на Фіг.2 - зображено вигляд зверху на агрегат, тобто вид в плані. На рамі 1 установлено ємність 2, яка має насос 3 , що подає розчин гербіцидів з ємності 2 в повздовжню трубу 4. Повздовжня труба 4 приєднана до рами 1 окремими хомутами. Рама борони 1 спирається на два опорних колеса 5. Бокові секції 6 і 7 борони з'єднані з спицею 8 і завдяки важелям 9 і 10 можуть переводитись в транспортне положення гідроциліндрами 11. Ємність 2 має зверху кришку 12 та горловину 13 з Комп’ютерна верстка Л. Ціхановська 4 фільтром всередині горловини. Збоку циліндричної ємності 2 закріплена драбина для зручного подання розчину гербіцидів. В робочому положенні з ємності 2 гербіцидну рідину подають насосом 3 у повздовжню розподільчу трубу 4, яка розподіляє її по окремим розпилювачам 14, які розміщені на кожній секції попарно. Крім того, збоку ємності 2 закріплений манометр 15, який показує тиск з внутрішньої порожнини у трубопроводі 16. На вході в повздовжню розподільчу трубу 4 розміщено двоходовий кран 17, який може перекривати доступ рідини до розпилювачів. При розгортанні борони в робоче положення (Фіг.2) трактор (на схемі не показано), агрегатований із бороною, зчіплюється з нею і при русі здійснює обробку ґрунту з одночасним внесенням рідинних ґрунтових гербіцидів та їх загортанням. Такий агрегат добре себе проявив на ланах Новоайдарського району Луганської області. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
