Паромеханічна форсунка
Номер патенту: 7524
Опубліковано: 29.09.1995
Автори: Петрожицький Казимир Антонович, Кольчік Олександр Федорович, Літовкін Вячеслав Васильович
Формула / Реферат
Паромсханичсская форсунка, содержащая корпус с центральным топливным каналом, снабженным распределительной шайбой с аксиальными отверстиями, и периферийными аксиальными каналами для подачи распылителя, камеру закручивания с тангенциальными входными каналами, сообщенными с аксиальными отверстиями шайбы и аксиальными каналами корпуса, и центральное выходное сопло, отличающаяся тем, что, с целью повышения качества распыливания топлива в широком диапазоне пределов регулирования, она дополнительно снабжена поворотным дросселем в виде диска с профилированными канавками на его боковой поверхности, установленного перед распределительной шайбой на пальце, размещенном по ее оси, и выполненного из предварительно намагниченного ферромагнитного материала, а также регулятором проходного сечения тангенциальных каналов, выполненным в виде поворотной обечайки с отверстиями в боковой стенке и сопловым наконечником, установленной с примыканием входным торцом к распределительной шайбе, причем сопловый наконечник размещен в выходном сопле корпуса.
Текст

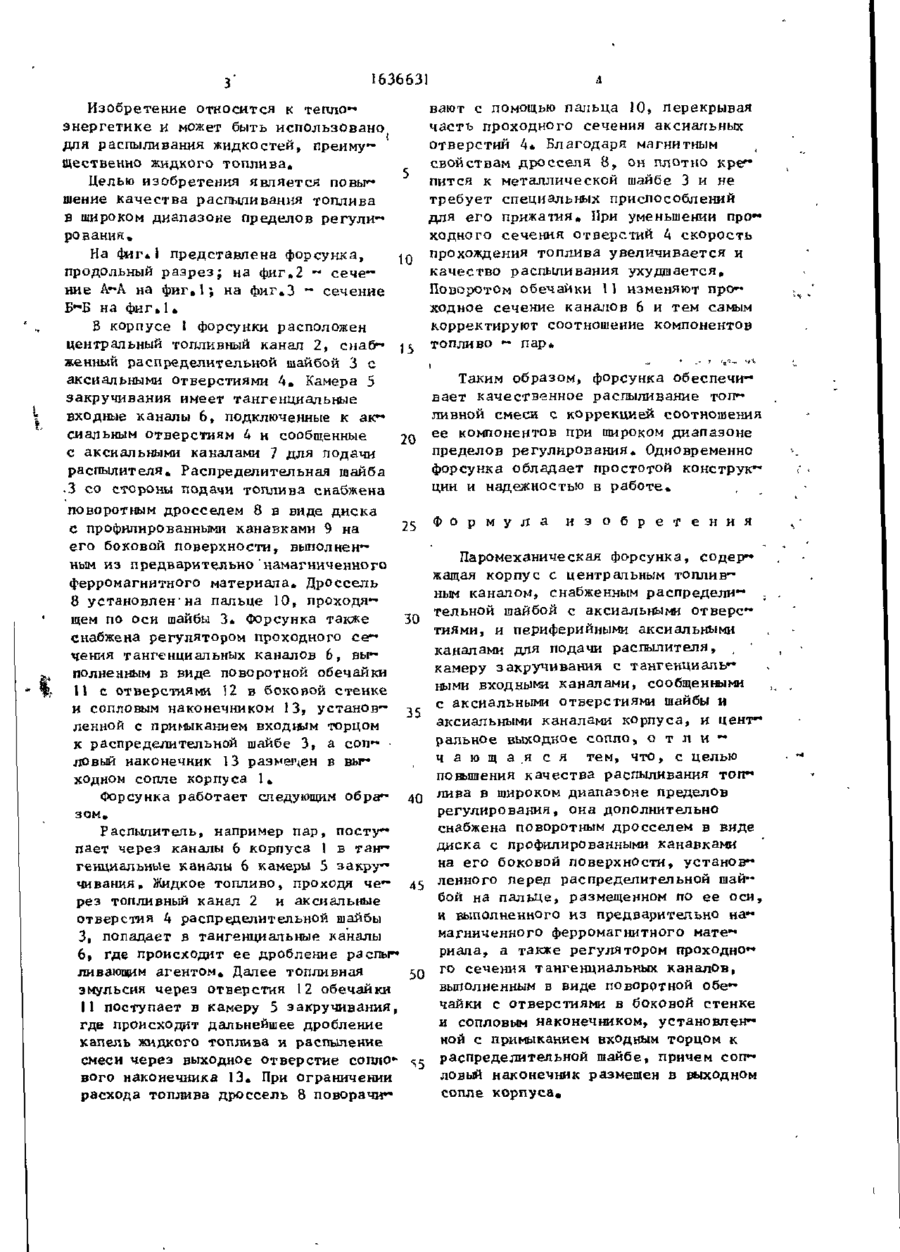

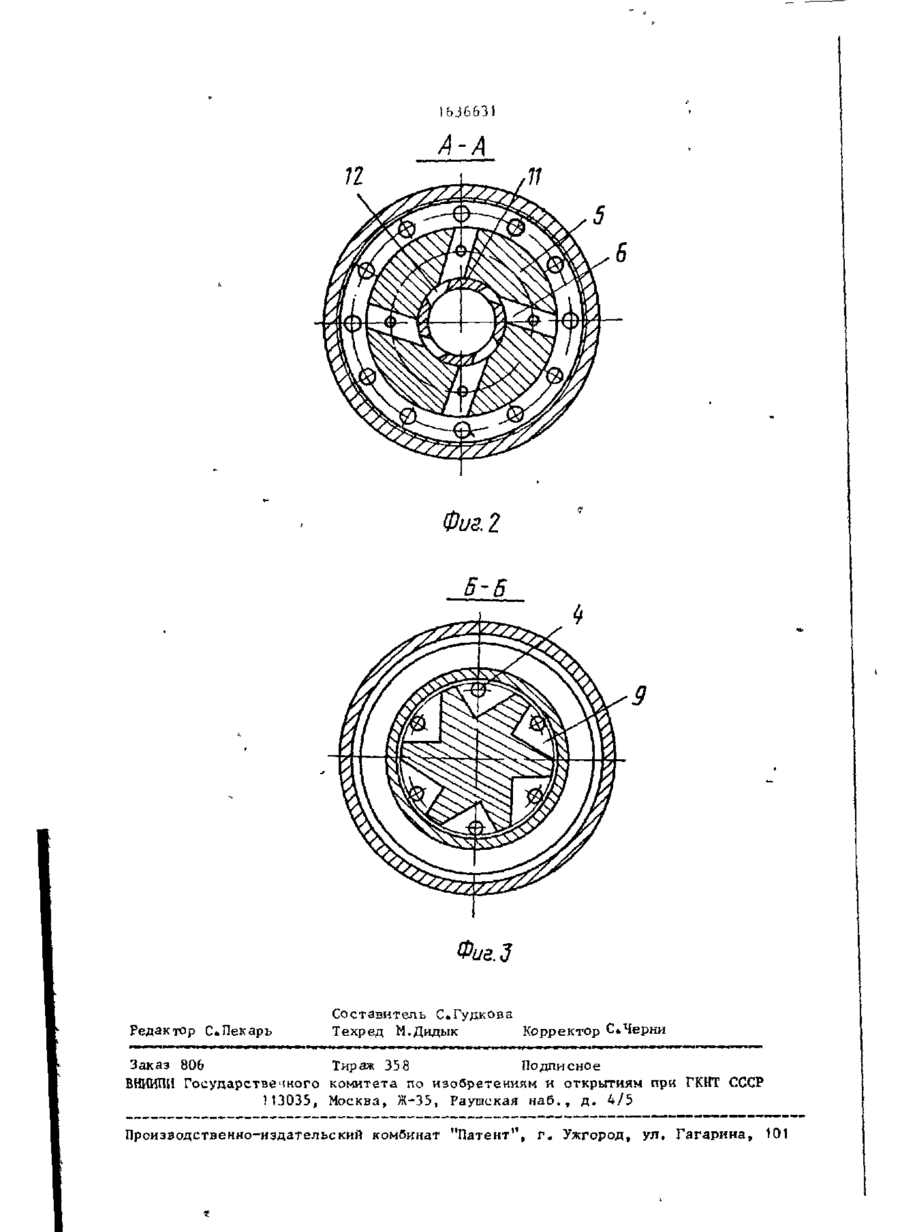

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)5 F 2 3 D 11/10 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ f (21) 4357598/06 (22) 05.01.88 (46) 23.03.91.' Бюл. № 11 (71) Ю н й филиал Всесоюзного тепло** жы технического научно-исследовательского института им» Ф.Э.Дзержинского (72) В.В.Литовкин, К.А.Петражицкий и А.Ф.Кольчнк (53) 662.951.2(088.8) (56) Авторское свидетельство СССР № 1268876, к л . F 23 D 11/10, 1 9 8 5 . , (54) ПАРОМЕХАНИЧЕСКАЯ ФОРСУНКА (57) Изобретение относится к т е п л о энергетике и может быть использовано для распыливания жидкостей, преиму*щественно жидкого т о п л и в а . Цель и з о б ретения ** повьшение к а ч е с т в а р а с п и ливания топлива в широком д и а п а з о н е пределов регулирования. Размещение перед распределительной шайбой 3 топливного канала 2 дросселя в виде диска с профилированными канавками на е г о боковой поверхности, выполненного и з предварительно намагниченного материала, обеспечивает р е гулирование проходного сечения а к сиальных отверстий 4 для подачи т о п л и в а в камеру 5 з а к р у ч и в а н и я . При этом д р о с с е л ь плотно крепится к м е таллической шайбе 3 и не требует с п е циальных приспособлений для е г о п р и " ж а т и я . При изменении проходного с е чения аксиальных отверстий 4 п о в о р о том обечайки И изменяют проходное сечение тангенциальных каналов 6, s корректируя соотношение компонентов
ДивитисяДодаткова інформація
Назва патенту англійськоюVapor-mechanical nozzle
Автори англійськоюLitovkin Viacheslav Vasyliovych, Petrozhytskyi Kazymyr Antonovych, Kolchik Oleksandr Fedorovych
Назва патенту російськоюПаромеханическая форсунка
Автори російськоюЛитовкин Вячеслав Васильевич, Петрожицкий Казимир Антонович, Кольчик Александр Федорович
МПК / Мітки
МПК: F23D 11/10
Мітки: паромеханічна, форсунка
