Опалювальна система

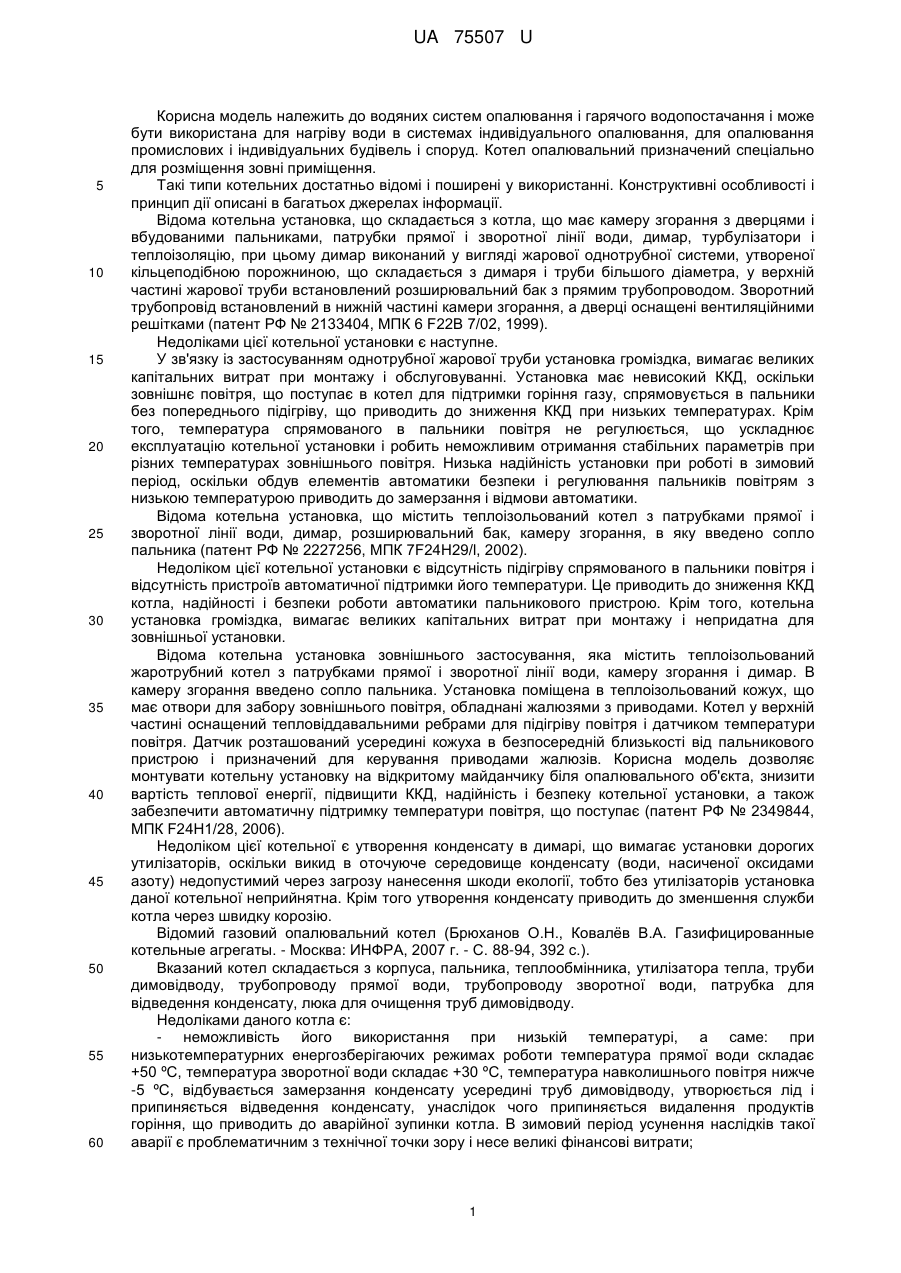

Реферат: UA 75507 U UA 75507 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до водяних систем опалювання і гарячого водопостачання і може бути використана для нагріву води в системах індивідуального опалювання, для опалювання промислових і індивідуальних будівель і споруд. Котел опалювальний призначений спеціально для розміщення зовні приміщення. Такі типи котельних достатньо відомі і поширені у використанні. Конструктивні особливості і принцип дії описані в багатьох джерелах інформації. Відома котельна установка, що складається з котла, що має камеру згорання з дверцями і вбудованими пальниками, патрубки прямої і зворотної лінії води, димар, турбулізатори і теплоізоляцію, при цьому димар виконаний у вигляді жарової однотрубної системи, утвореної кільцеподібною порожниною, що складається з димаря і труби більшого діаметра, у верхній частині жарової труби встановлений розширювальний бак з прямим трубопроводом. Зворотний трубопровід встановлений в нижній частині камери згорання, а дверці оснащені вентиляційними решітками (патент РФ № 2133404, МПК 6 F22B 7/02, 1999). Недоліками цієї котельної установки є наступне. У зв'язку із застосуванням однотрубної жарової труби установка громіздка, вимагає великих капітальних витрат при монтажу і обслуговуванні. Установка має невисокий ККД, оскільки зовнішнє повітря, що поступає в котел для підтримки горіння газу, спрямовується в пальники без попереднього підігріву, що приводить до зниження ККД при низьких температурах. Крім того, температура спрямованого в пальники повітря не регулюється, що ускладнює експлуатацію котельної установки і робить неможливим отримання стабільних параметрів при різних температурах зовнішнього повітря. Низька надійність установки при роботі в зимовий період, оскільки обдув елементів автоматики безпеки і регулювання пальників повітрям з низькою температурою приводить до замерзання і відмови автоматики. Відома котельна установка, що містить теплоізольований котел з патрубками прямої і зворотної лінії води, димар, розширювальний бак, камеру згорання, в яку введено сопло пальника (патент РФ № 2227256, МПК 7F24H29/l, 2002). Недоліком цієї котельної установки є відсутність підігріву спрямованого в пальники повітря і відсутність пристроїв автоматичної підтримки його температури. Це приводить до зниження ККД котла, надійності і безпеки роботи автоматики пальникового пристрою. Крім того, котельна установка громіздка, вимагає великих капітальних витрат при монтажу і непридатна для зовнішньої установки. Відома котельна установка зовнішнього застосування, яка містить теплоізольований жаротрубний котел з патрубками прямої і зворотної лінії води, камеру згорання і димар. В камеру згорання введено сопло пальника. Установка поміщена в теплоізольований кожух, що має отвори для забору зовнішнього повітря, обладнані жалюзями з приводами. Котел у верхній частині оснащений тепловіддавальними ребрами для підігріву повітря і датчиком температури повітря. Датчик розташований усередині кожуха в безпосередній близькості від пальникового пристрою і призначений для керування приводами жалюзів. Корисна модель дозволяє монтувати котельну установку на відкритому майданчику біля опалювального об'єкта, знизити вартість теплової енергії, підвищити ККД, надійність і безпеку котельної установки, а також забезпечити автоматичну підтримку температури повітря, що поступає (патент РФ № 2349844, МПК F24H1/28, 2006). Недоліком цієї котельної є утворення конденсату в димарі, що вимагає установки дорогих утилізаторів, оскільки викид в оточуюче середовище конденсату (води, насиченої оксидами азоту) недопустимий через загрозу нанесення шкоди екології, тобто без утилізаторів установка даної котельної неприйнятна. Крім того утворення конденсату приводить до зменшення служби котла через швидку корозію. Відомий газовий опалювальний котел (Брюханов О.Н., Ковалѐв В.А. Газифицированные котельные агрегаты. - Москва: ИНФРА, 2007 г. - С. 88-94, 392 с.). Вказаний котел складається з корпуса, пальника, теплообмінника, утилізатора тепла, труби димовідводу, трубопроводу прямої води, трубопроводу зворотної води, патрубка для відведення конденсату, люка для очищення труб димовідводу. Недоліками даного котла є: - неможливість його використання при низькій температурі, а саме: при низькотемпературних енергозберігаючих режимах роботи температура прямої води складає +50 ºС, температура зворотної води складає +30 ºС, температура навколишнього повітря нижче -5 ºС, відбувається замерзання конденсату усередині труб димовідводу, утворюється лід і припиняється відведення конденсату, унаслідок чого припиняється видалення продуктів горіння, що приводить до аварійної зупинки котла. В зимовий період усунення наслідків такої аварії є проблематичним з технічної точки зору і несе великі фінансові витрати; 1 UA 75507 U 5 10 15 20 приводить до додаткової корозії металу і розриву труб димовідводу; - температура димових газів, що виходять, перевищує +110 ºC; - невисокий коефіцієнт корисної дії (ККД); В основу корисної моделі поставлена задача забезпечення безперебійної роботи котла при низьких температурах навколишнього повітря, підвищення ККД системи опалювання. Поставлена задача розв'язується шляхом наповнення незамерзаючою рідиною для опалювання (Defreeze) зовнішнього трубопроводу, по якому циркулює вода між котлом і теплообмінником, що знаходиться усередині приміщення. В теплообміннику тепло передається внутрішній розводці теплопостачання. За рахунок наповнення трубопроводу між котлом і теплообмінником незамерзаючою рідиною усувається сама можливість замерзання трубопроводу, що у свою чергу приводить до безаварійної роботи котла при низьких температурах навколишнього повітря, підвищується термін експлуатації всієї системи опалювання і підвищується загальний коефіцієнт корисної дії системи опалювання. Опалювальна система складається з котла (поз. 1), запірної арматури (поз. 2), насосів (поз. 4), трубопроводу (поз. 5), крана наповнення-зливу (поз. 6), теплообмінника (поз. 7), мембранного бака (поз. 8), яка відрізняється тим, що трубопровід (поз. 5) наповнений незамерзаючою рідиною для опалювання (Defreeze). Джерела інформації: - патент РФ № 2133404, МПК 6 F22B 7/02, 1999 - патент РФ № 2227256, МПК 7 F24H 29/1, 2002 - патент РФ № 2349844, МПК F24H1/28, 2006 - Брюханов О.Н., Ковалѐв В.А. Газифициронные котельные агрегаты. - Москва: ИНФРА, 2007 г. - С. 88-94, 392 с. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Опалювальна система, що складається з котла, запірної арматури, насосів, трубопровода, крана наповнення-зливу, теплообмінника, мембранного бака, яка відрізняється тим, що трубопровід наповнений незамерзаючою рідиною для опалювання. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
