Рукав-теплообмінник

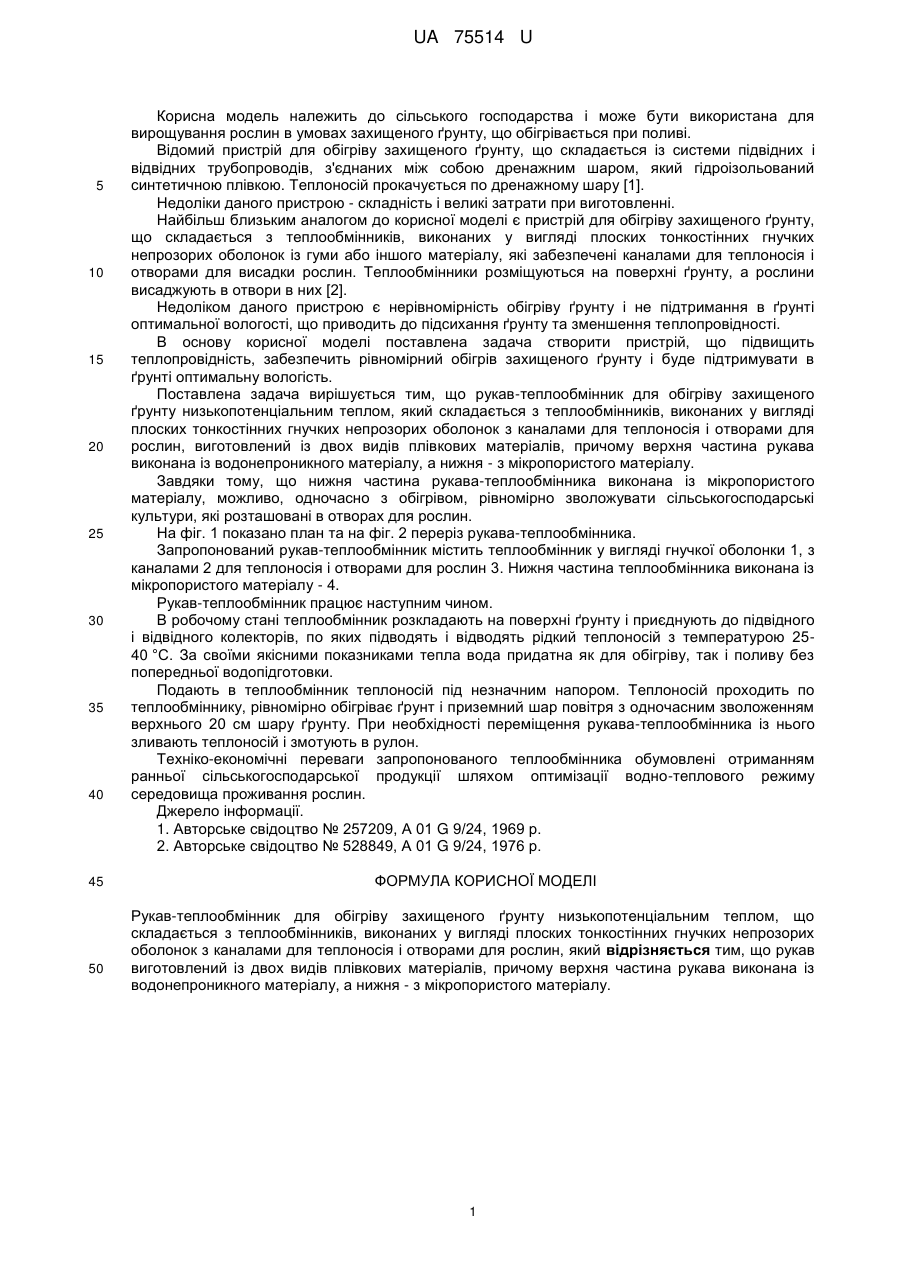

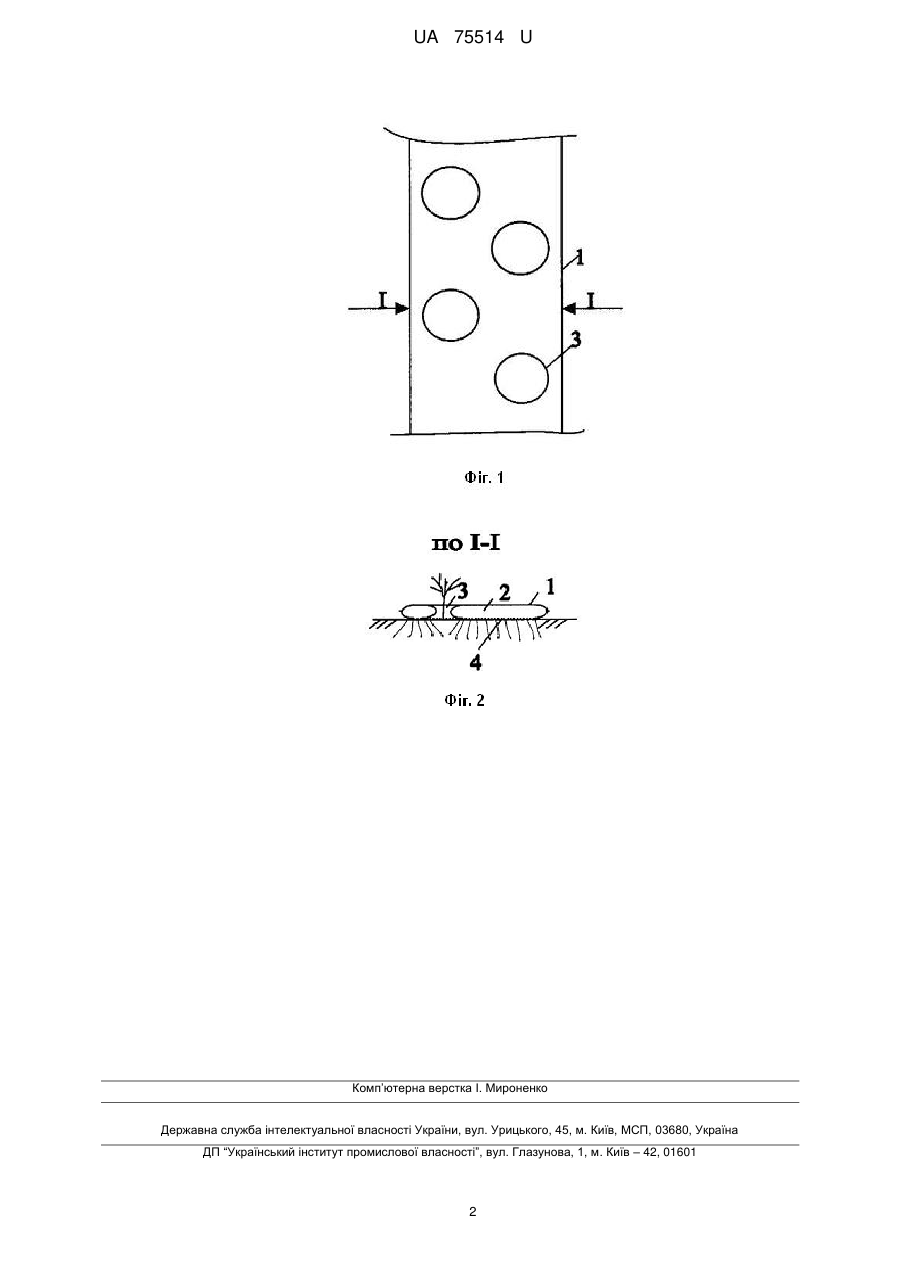

Реферат: UA 75514 U UA 75514 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства і може бути використана для вирощування рослин в умовах захищеного ґрунту, що обігрівається при поливі. Відомий пристрій для обігріву захищеного ґрунту, що складається із системи підвідних і відвідних трубопроводів, з'єднаних між собою дренажним шаром, який гідроізольований синтетичною плівкою. Теплоносій прокачується по дренажному шару [1]. Недоліки даного пристрою - складність і великі затрати при виготовленні. Найбільш близьким аналогом до корисної моделі є пристрій для обігріву захищеного ґрунту, що складається з теплообмінників, виконаних у вигляді плоских тонкостінних гнучких непрозорих оболонок із гуми або іншого матеріалу, які забезпечені каналами для теплоносія і отворами для висадки рослин. Теплообмінники розміщуються на поверхні ґрунту, а рослини висаджують в отвори в них [2]. Недоліком даного пристрою є нерівномірність обігріву ґрунту і не підтримання в ґрунті оптимальної вологості, що приводить до підсихання ґрунту та зменшення теплопровідності. В основу корисної моделі поставлена задача створити пристрій, що підвищить теплопровідність, забезпечить рівномірний обігрів захищеного ґрунту і буде підтримувати в ґрунті оптимальну вологість. Поставлена задача вирішується тим, що рукав-теплообмінник для обігріву захищеного ґрунту низькопотенціальним теплом, який складається з теплообмінників, виконаних у вигляді плоских тонкостінних гнучких непрозорих оболонок з каналами для теплоносія і отворами для рослин, виготовлений із двох видів плівкових матеріалів, причому верхня частина рукава виконана із водонепроникного матеріалу, а нижня - з мікропористого матеріалу. Завдяки тому, що нижня частина рукава-теплообмінника виконана із мікропористого матеріалу, можливо, одночасно з обігрівом, рівномірно зволожувати сільськогосподарські культури, які розташовані в отворах для рослин. На фіг. 1 показано план та на фіг. 2 переріз рукава-теплообмінника. Запропонований рукав-теплообмінник містить теплообмінник у вигляді гнучкої оболонки 1, з каналами 2 для теплоносія і отворами для рослин 3. Нижня частина теплообмінника виконана із мікропористого матеріалу - 4. Рукав-теплообмінник працює наступним чином. В робочому стані теплообмінник розкладають на поверхні ґрунту і приєднують до підвідного і відвідного колекторів, по яких підводять і відводять рідкий теплоносій з температурою 2540 °C. За своїми якісними показниками тепла вода придатна як для обігріву, так і поливу без попередньої водопідготовки. Подають в теплообмінник теплоносій під незначним напором. Теплоносій проходить по теплообміннику, рівномірно обігріває ґрунт і приземний шар повітря з одночасним зволоженням верхнього 20 см шару ґрунту. При необхідності переміщення рукава-теплообмінника із нього зливають теплоносій і змотують в рулон. Техніко-економічні переваги запропонованого теплообмінника обумовлені отриманням ранньої сільськогосподарської продукції шляхом оптимізації водно-теплового режиму середовища проживання рослин. Джерело інформації. 1. Авторське свідоцтво № 257209, А 01 G 9/24, 1969 р. 2. Авторське свідоцтво № 528849, А 01 G 9/24, 1976 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Рукав-теплообмінник для обігріву захищеного ґрунту низькопотенціальним теплом, що складається з теплообмінників, виконаних у вигляді плоских тонкостінних гнучких непрозорих оболонок з каналами для теплоносія і отворами для рослин, який відрізняється тим, що рукав виготовлений із двох видів плівкових матеріалів, причому верхня частина рукава виконана із водонепроникного матеріалу, а нижня - з мікропористого матеріалу. 1 UA 75514 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
