Теплообмінник для обігріву ґрунту низькопотенціальним теплом

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 42083

Опубліковано: 25.06.2009

Автори: Пінчук Олег Леонідович, Гурин Василь Арсентійович, Романюк Іван Васильович, Востріков Володимир Петрович

Завантажити PDF файл.

Формула / Реферат

Текст

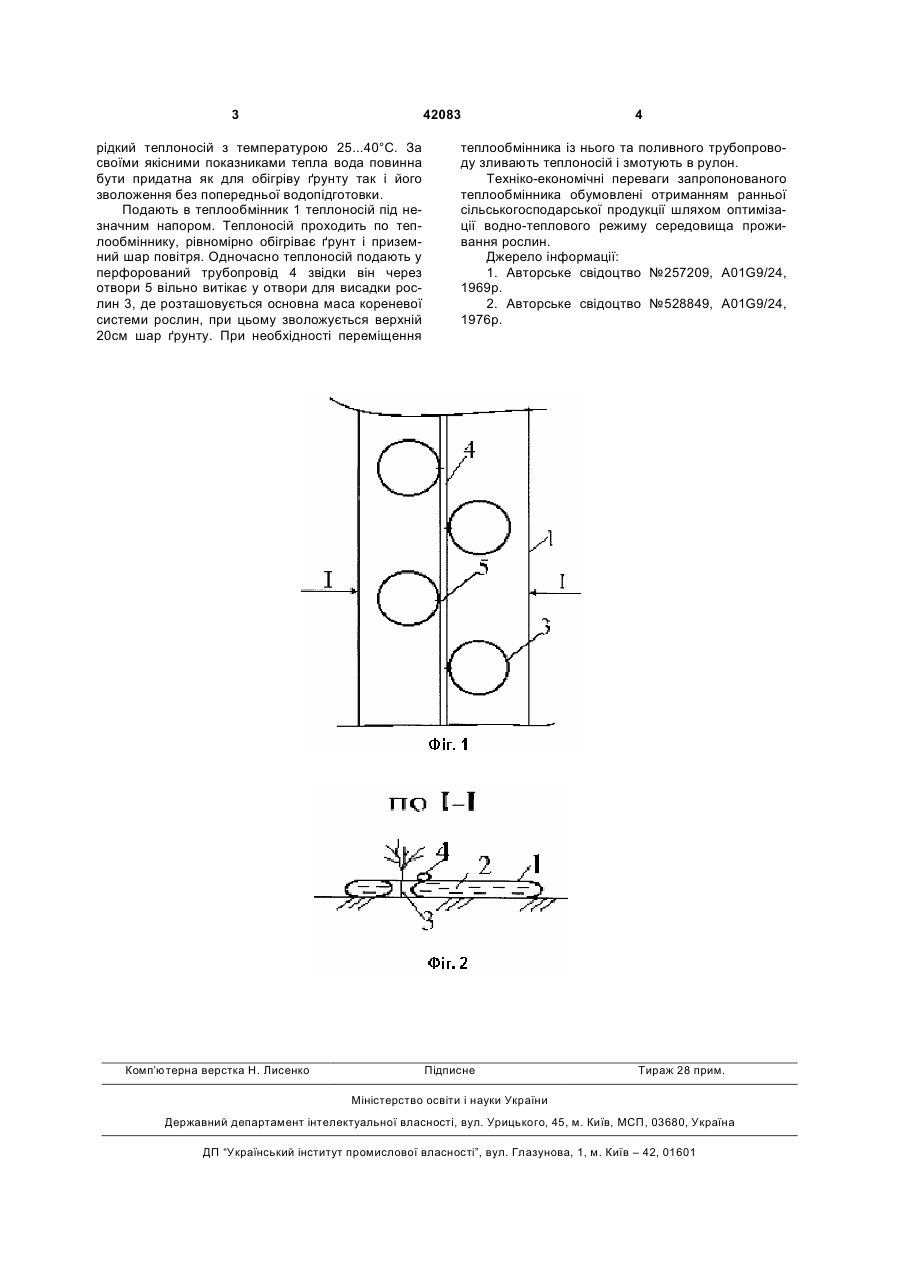

Теплообмінник для обігріву ґрунту низькопотенціальним теплом, що виконаний у вигляді плоскої тонкостінної гнучкої непрозорої оболонки з каналами для теплоносія і отворами для рослин, який відрізняється тим, що в оболонку теплообмінника вмонтовано перфорований трубопровід з отворами, розташованими навпроти отворів для рослин. (19) (21) u200815206 (22) 29.12.2008 (24) 25.06.2009 (46) 25.06.2009, Бюл.№ 12, 2009 р. (72) ГУРИН ВАСИЛЬ АРСЕНТІЙОВИЧ, ВОСТРІКОВ ВОЛОДИМИР ПЕТРОВИЧ, РОМАНЮК ІВАН ВАСИЛЬОВИЧ, ПІНЧУК ОЛЕГ ЛЕОНІДОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 42083 рідкий теплоносій з температурою 25...40°С. За своїми якісними показниками тепла вода повинна бути придатна як для обігріву ґрунту так і його зволоження без попередньої водопідготовки. Подають в теплообмінник 1 теплоносій під незначним напором. Теплоносій проходить по теплообміннику, рівномірно обігріває ґрунт і приземний шар повітря. Одночасно теплоносій подають у перфорований трубопровід 4 звідки він через отвори 5 вільно витікає у отвори для висадки рослин 3, де розташовується основна маса кореневої системи рослин, при цьому зволожується верхній 20см шар ґрунту. При необхідності переміщення Комп’ютерна верстка Н. Лиcенко 4 теплообмінника із нього та поливного трубопроводу зливають теплоносій і змотують в рулон. Техніко-економічні переваги запропонованого теплообмінника обумовлені отриманням ранньої сільськогосподарської продукції шляхом оптимізації водно-теплового режиму середовища проживання рослин. Джерело інформації: 1. Авторське свідоцтво №257209, А01G9/24, 1969p. 2. Авторське свідоцтво №528849, А01G9/24, 1976p. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heat exchanger to heat soil with low-potential heat

Автори англійською

Huryn Vasyl Arsentiiovych, Vostrikov Volodymyr Petrovych, Romaniuk Ivan Vasyliovych, Pinchuk Oleh Leonidovych

Назва патенту російською

Теплообменник для обогрева почвы низкопотенциальным теплом

Автори російською

Гурин Василий Арсентьевич, Востриков Владимир Петрович, Романюк Иван Васильевич, Пинчук Олег Леонидович

МПК / Мітки

МПК: A01G 9/24

Мітки: низькопотенціальним, теплом, ґрунту, обігріву, теплообмінник
