Теплообмінник для обігріву захищеного ґрунту низькопотенціальним теплом

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 49677

Опубліковано: 11.05.2010

Автори: Пінчук Олег Леонідович, Востріков Володимир Петрович, Романюк Іван Васильович

Завантажити PDF файл.

Формула / Реферат

Текст

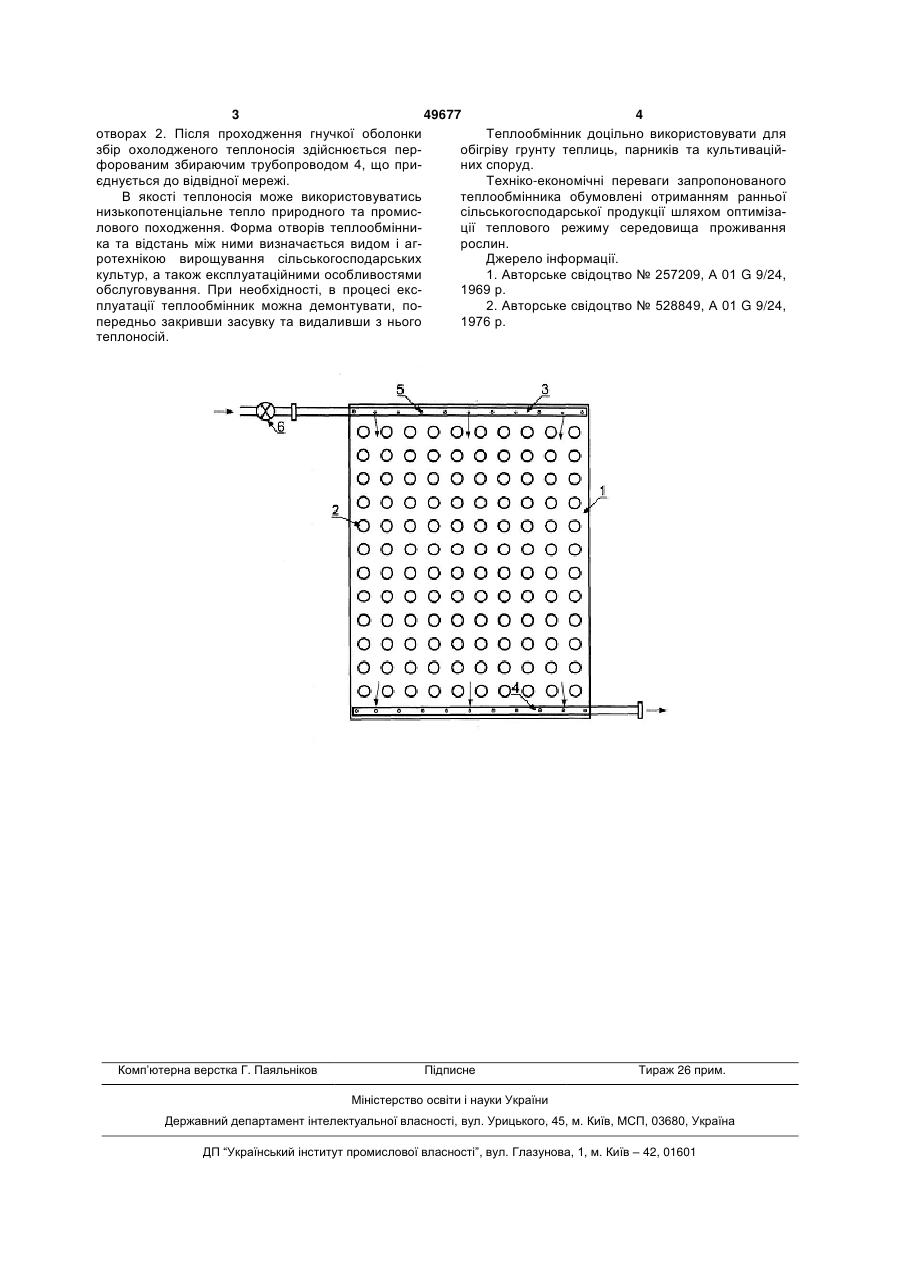

Теплообмінник для обігріву захищеного ґрунту низькопотенціальним теплом, у вигляді плоскої тонкостінної гнучкої непрозорої оболонки, що забезпечений каналами для теплоносія і отворами для висадки рослин, який відрізняється тим, що на протилежних кінцях в оболонку теплообмінника вмонтовано розподільчий та збираючий трубопроводи з отворами. (19) (21) u200910969 (22) 30.10.2009 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ВОСТРІКОВ ВОЛОДИМИР ПЕТРОВИЧ, РОМАНЮК ІВАН ВАСИЛЬОВИЧ, ПІНЧУК ОЛЕГ ЛЕОНІДОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 3 49677 4 отворах 2. Після проходження гнучкої оболонки Теплообмінник доцільно використовувати для збір охолодженого теплоносія здійснюється перобігріву грунту теплиць, парників та культиваційфорованим збираючим трубопроводом 4, що приних споруд. єднується до відвідної мережі. Техніко-економічні переваги запропонованого В якості теплоносія може використовуватись теплообмінника обумовлені отриманням ранньої низькопотенціальне тепло природного та промиссільськогосподарської продукції шляхом оптимізалового походження. Форма отворів теплообмінниції теплового режиму середовища проживання ка та відстань між ними визначається видом і агрослин. ротехнікою вирощування сільськогосподарських Джерело інформації. культур, а також експлуатаційними особливостями 1. Авторське свідоцтво № 257209, А 01 G 9/24, обслуговування. При необхідності, в процесі екс1969 р. плуатації теплообмінник можна демонтувати, по2. Авторське свідоцтво № 528849, А 01 G 9/24, передньо закривши засувку та видаливши з нього 1976 р. теплоносій. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Heat exchanger for heating protected area with low-potential heat

Автори англійською

Vostrikov Volodymyr Petrovych, Romaniuk Ivan Vasyliovych, Pinchuk Oleh Leonidovych

Назва патенту російською

Теплообменник для обогрева защищенного грунта низкопотенциальным теплом

Автори російською

Востриков Владимир Петрович, Романюк Иван Васильевич, Пинчук Олег Леонидович

МПК / Мітки

МПК: A01G 9/24

Мітки: теплообмінник, обігріву, захищеного, низькопотенціальним, теплом, ґрунту

Код посилання

<a href="https://ua.patents.su/2-49677-teploobminnik-dlya-obigrivu-zakhishhenogo-runtu-nizkopotencialnim-teplom.html" target="_blank" rel="follow" title="База патентів України">Теплообмінник для обігріву захищеного ґрунту низькопотенціальним теплом</a>
