Пристрій для відлякування комарів

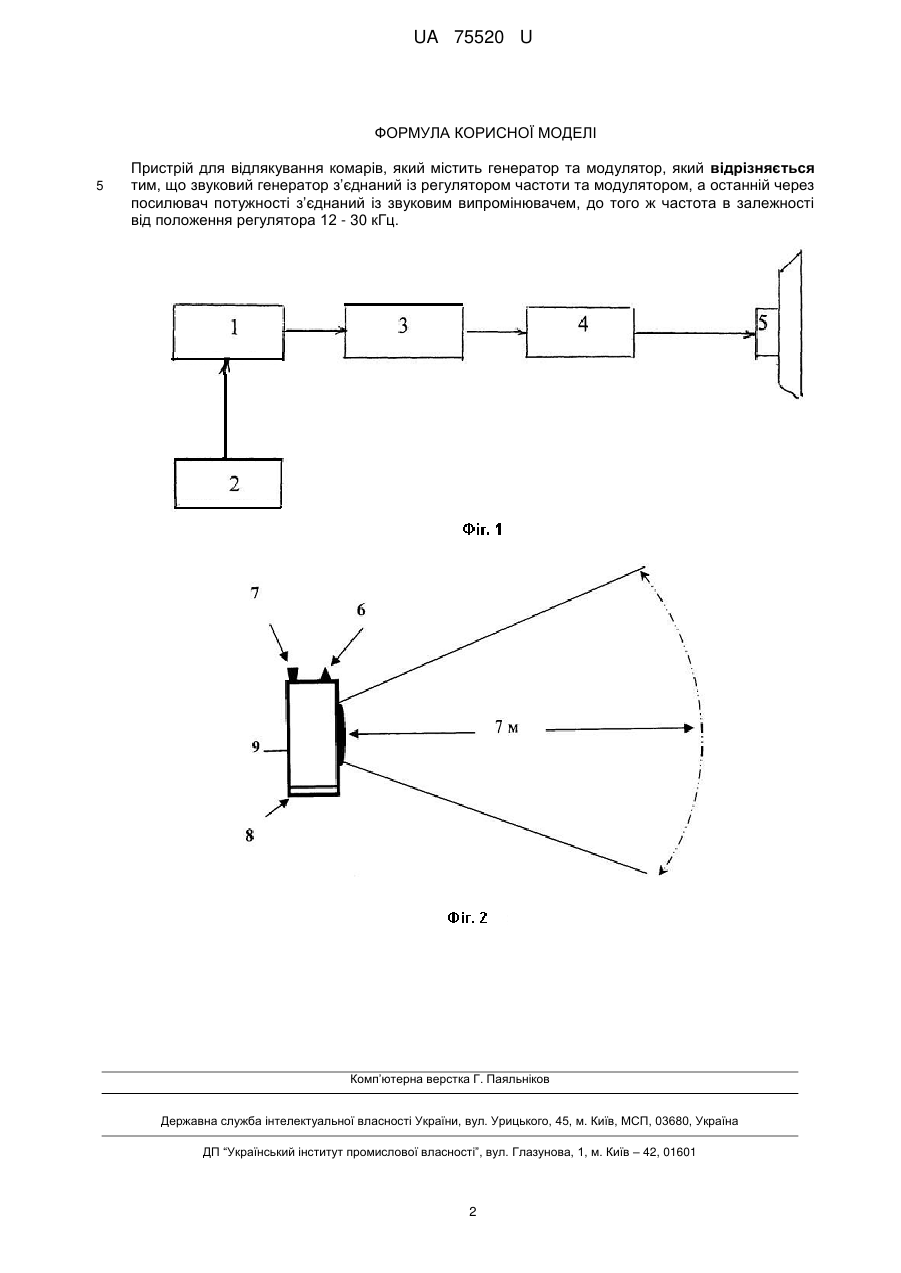

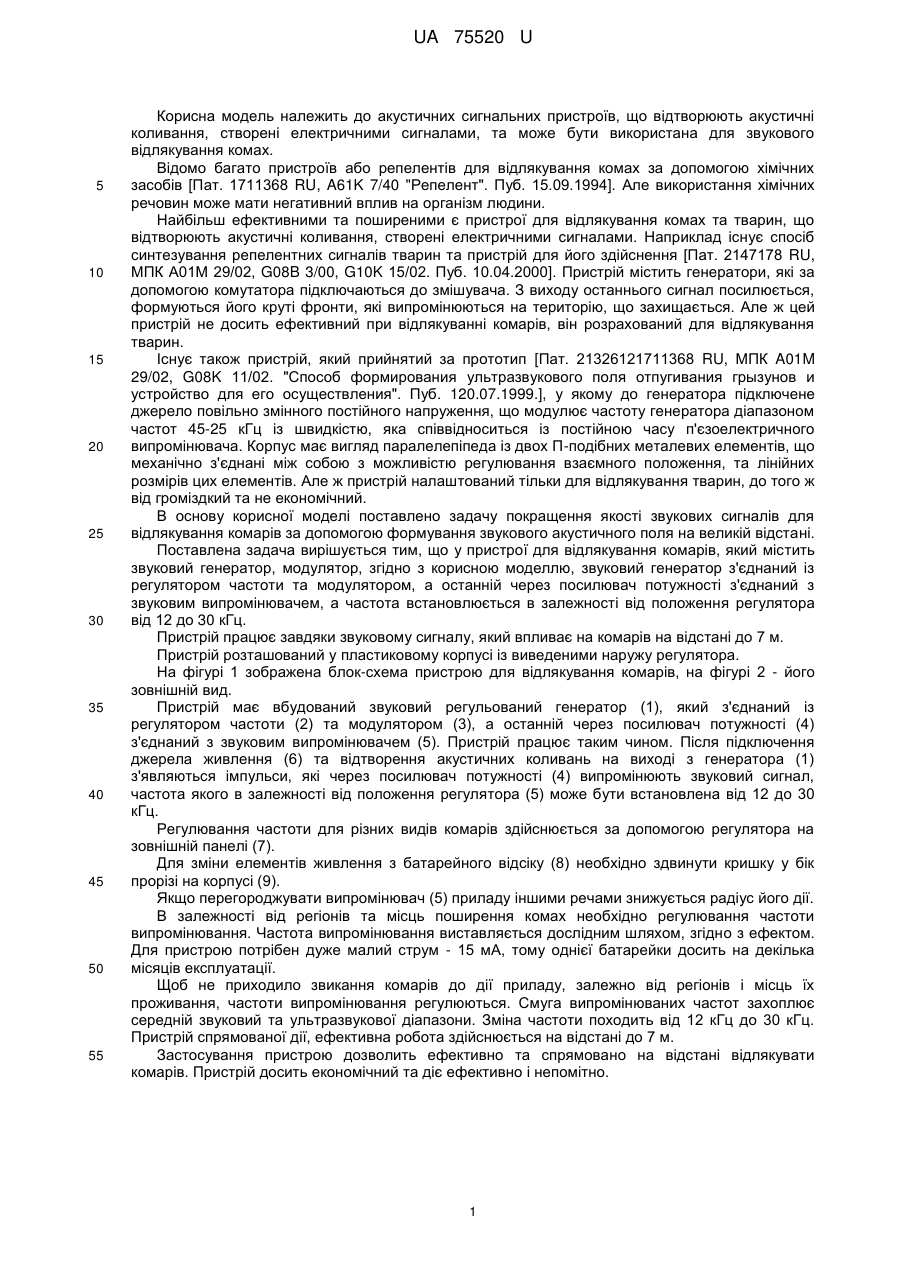

Реферат: Пристрій для відлякування комарів містить генератор та модулятор. Звуковий генератор з’єднаний із регулятором частоти та модулятором, а останній через посилювач потужності з’єднаний із звуковим випромінювачем, до того ж частота в залежності від положення регулятора 12 - 30 кГц. UA 75520 U (54) ПРИСТРІЙ ДЛЯ ВІДЛЯКУВАННЯ КОМАРІВ UA 75520 U UA 75520 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до акустичних сигнальних пристроїв, що відтворюють акустичні коливання, створені електричними сигналами, та може бути використана для звукового відлякування комах. Відомо багато пристроїв або репелентів для відлякування комах за допомогою хімічних засобів [Пат. 1711368 RU, A61K 7/40 "Репелент". Пуб. 15.09.1994]. Але використання хімічних речовин може мати негативний вплив на організм людини. Найбільш ефективними та поширеними є пристрої для відлякування комах та тварин, що відтворюють акустичні коливання, створені електричними сигналами. Наприклад існує спосіб синтезування репелентних сигналів тварин та пристрій для його здійснення [Пат. 2147178 RU, МПК А01М 29/02, G08B 3/00, G10K 15/02. Пуб. 10.04.2000]. Пристрій містить генератори, які за допомогою комутатора підключаються до змішувача. З виходу останнього сигнал посилюється, формуються його круті фронти, які випромінюються на територію, що захищається. Але ж цей пристрій не досить ефективний при відлякуванні комарів, він розрахований для відлякування тварин. Існує також пристрій, який прийнятий за прототип [Пат. 21326121711368 RU, МПК A01M 29/02, G08K 11/02. "Способ формирования ультразвукового поля отпугивания грызунов и устройство для его осуществления". Пуб. 120.07.1999.], у якому до генератора підключене джерело повільно змінного постійного напруження, що модулює частоту генератора діапазоном частот 45-25 кГц із швидкістю, яка співвідноситься із постійною часу п'єзоелектричного випромінювача. Корпус має вигляд паралелепіпеда із двох П-подібних металевих елементів, що механічно з'єднані між собою з можливістю регулювання взаємного положення, та лінійних розмірів цих елементів. Але ж пристрій налаштований тільки для відлякування тварин, до того ж від громіздкий та не економічний. В основу корисної моделі поставлено задачу покращення якості звукових сигналів для відлякування комарів за допомогою формування звукового акустичного поля на великій відстані. Поставлена задача вирішується тим, що у пристрої для відлякування комарів, який містить звуковий генератор, модулятор, згідно з корисною моделлю, звуковий генератор з'єднаний із регулятором частоти та модулятором, а останній через посилювач потужності з'єднаний з звуковим випромінювачем, а частота встановлюється в залежності від положення регулятора від 12 до 30 кГц. Пристрій працює завдяки звуковому сигналу, який впливає на комарів на відстані до 7 м. Пристрій розташований у пластиковому корпусі із виведеними наружу регулятора. На фігурі 1 зображена блок-схема пристрою для відлякування комарів, на фігурі 2 - його зовнішній вид. Пристрій має вбудований звуковий регульований генератор (1), який з'єднаний із регулятором частоти (2) та модулятором (3), а останній через посилювач потужності (4) з'єднаний з звуковим випромінювачем (5). Пристрій працює таким чином. Після підключення джерела живлення (6) та відтворення акустичних коливань на виході з генератора (1) з'являються імпульси, які через посилювач потужності (4) випромінюють звуковий сигнал, частота якого в залежності від положення регулятора (5) може бути встановлена від 12 до 30 кГц. Регулювання частоти для різних видів комарів здійснюється за допомогою регулятора на зовнішній панелі (7). Для зміни елементів живлення з батарейного відсіку (8) необхідно здвинути кришку у бік прорізі на корпусі (9). Якщо перегороджувати випромінювач (5) приладу іншими речами знижується радіус його дії. В залежності від регіонів та місць поширення комах необхідно регулювання частоти випромінювання. Частота випромінювання виставляється дослідним шляхом, згідно з ефектом. Для пристрою потрібен дуже малий струм - 15 мА, тому однієї батарейки досить на декілька місяців експлуатації. Щоб не приходило звикання комарів до дії приладу, залежно від регіонів і місць їх проживання, частоти випромінювання регулюються. Смуга випромінюваних частот захоплює середній звуковий та ультразвукової діапазони. Зміна частоти походить від 12 кГц до 30 кГц. Пристрій спрямованої дії, ефективна робота здійснюється на відстані до 7 м. Застосування пристрою дозволить ефективно та спрямовано на відстані відлякувати комарів. Пристрій досить економічний та діє ефективно і непомітно. 1 UA 75520 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для відлякування комарів, який містить генератор та модулятор, який відрізняється тим, що звуковий генератор з’єднаний із регулятором частоти та модулятором, а останній через посилювач потужності з’єднаний із звуковим випромінювачем, до того ж частота в залежності від положення регулятора 12 - 30 кГц. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
