Привідний пристрій прес-форми, яка складається з двох шарнірно з’єднаних півформ, і система прес-форм з таким привідним пристроєм

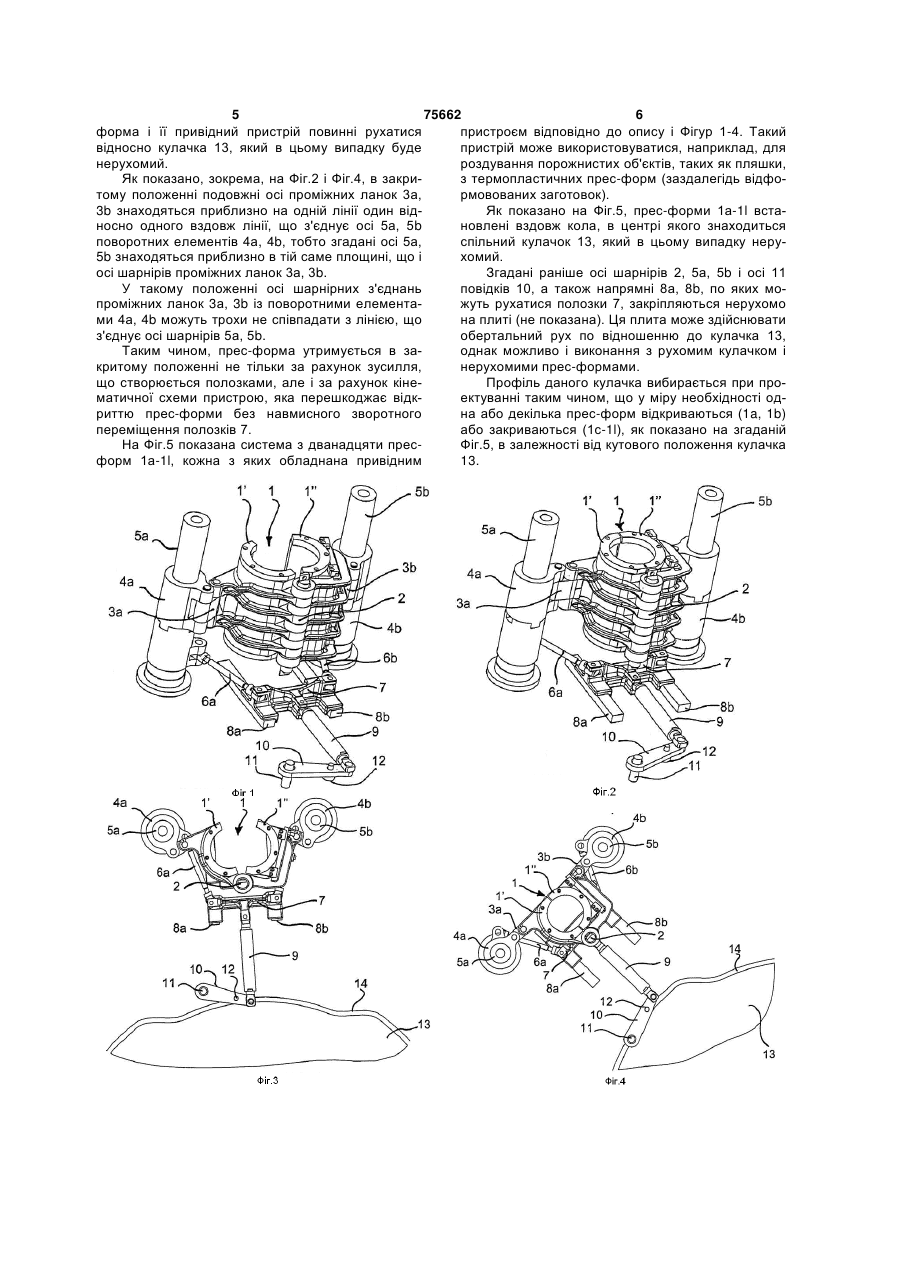

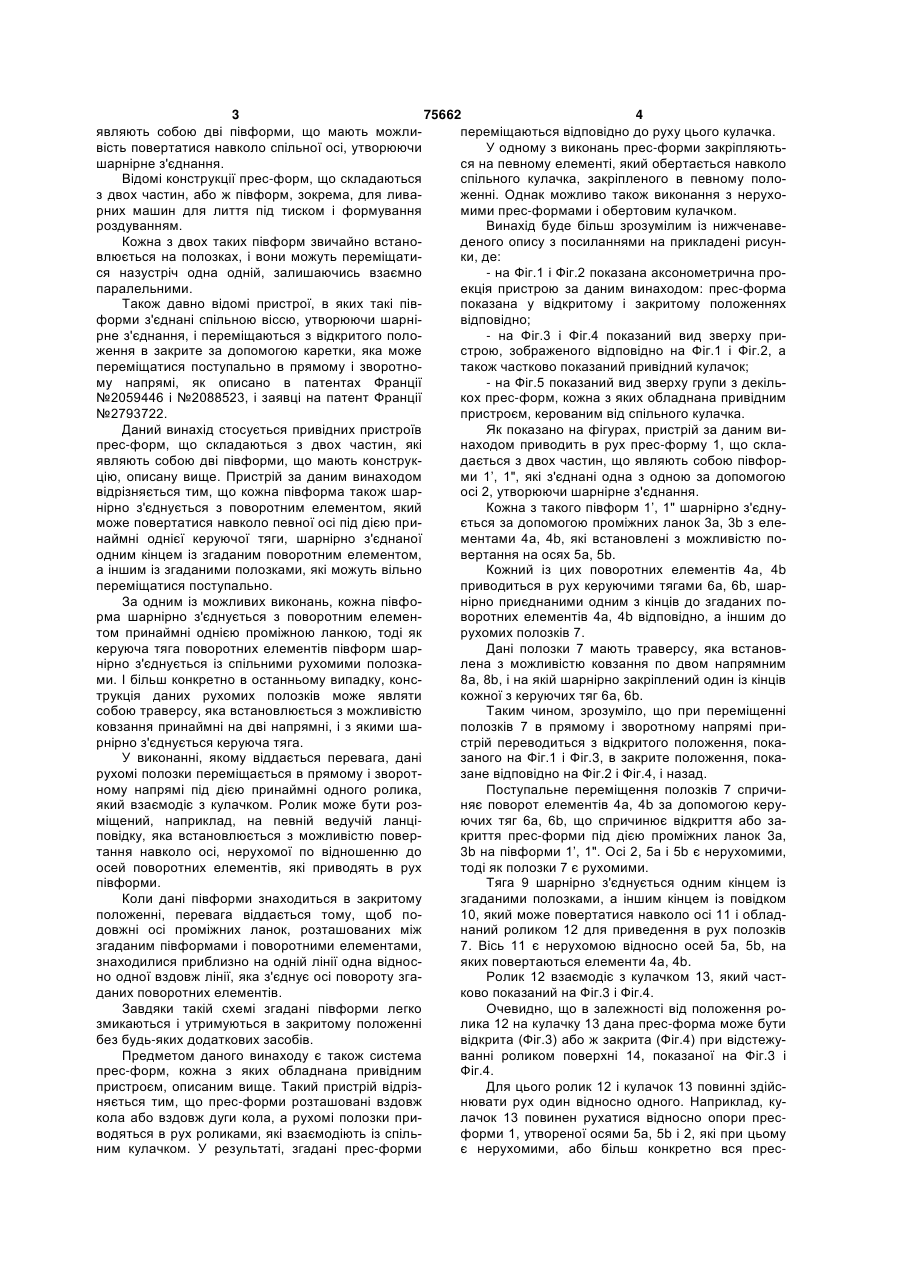

1. Привідний пристрій прес-форми (1), що складається з двох частин, які являють собою дві півформи (1', 1''), шарнірно з'єднані між собою за допомогою осі (2), і які мають можливість переміщення з відкритого положення в закрите і зворотно під дією переміщення полозків (7) в прямому і зворотному напрямі, який відрізняється тим, що кожна з півформ (1', 1'') шарнірно з'єднана також із елементом (4а, 4b), який встановлений на осі (5а, 5b) і приводиться в обертальний рух за допомогою принаймні однієї керуючої тяги (6a, 6b), шарнірно зв'язаної своїми кінцями відповідно із згаданим поворотним елементом (4а, 4b) і згаданими рухомими полозками (7). 2. Привідний пристрій за п. 1, який відрізняється тим, що кожна з півформ (1', 1'') шарнірно з'єднана з елементом (4а, 4b) за допомогою принаймні однієї проміжної ланки (3а, 3b). 3. Привідний пристрій за одним із пп. 1, 2, який відрізняється тим, що керуючі тяги (6а, 6b) поворотних елементів (4а, 4b) півформ (1', 1'') шарнірно з'єднуються із спільними рухомими полозками (7). 2 (19) 1 3 75662 4 являють собою дві півформи, що мають можлипереміщаються відповідно до руху цього кулачка. вість повертатися навколо спільної осі, утворюючи У одному з виконань прес-форми закріпляютьшарнірне з'єднання. ся на певному елементі, який обертається навколо Відомі конструкції прес-форм, що складаються спільного кулачка, закріпленого в певному полоз двох частин, або ж півформ, зокрема, для ливаженні. Однак можливо також виконання з нерухорних машин для лиття під тиском і формування мими прес-формами і обертовим кулачком. роздуванням. Винахід буде більш зрозумілим із нижченавеКожна з двох таких півформ звичайно встаноденого опису з посиланнями на прикладені рисунвлюється на полозках, і вони можуть переміщатики, де: ся назустріч одна одній, залишаючись взаємно - на Фіг.1 і Фіг.2 показана аксонометрична пропаралельними. екція пристрою за даним винаходом: прес-форма Також давно відомі пристрої, в яких такі півпоказана у відкритому і закритому положеннях форми з'єднані спільною віссю, утворюючи шарнівідповідно; рне з'єднання, і переміщаються з відкритого поло- на Фіг.3 і Фіг.4 показаний вид зверху приження в закрите за допомогою каретки, яка може строю, зображеного відповідно на Фіг.1 і Фіг.2, а переміщатися поступально в прямому і зворотнотакож частково показаний привідний кулачок; му напрямі, як описано в патентах Франції - на Фіг.5 показаний вид зверху групи з декіль№2059446 і №2088523, і заявці на патент Франції кох прес-форм, кожна з яких обладнана привідним №2793722. пристроєм, керованим від спільного кулачка. Даний винахід стосується привідних пристроїв Як показано на фігурах, пристрій за даним випрес-форм, що складаються з двох частин, які находом приводить в рух прес-форму 1, що склаявляють собою дві півформи, що мають конструкдається з двох частин, що являють собою півфорцію, описану вище. Пристрій за даним винаходом ми 1’, 1", які з'єднані одна з одною за допомогою відрізняється тим, що кожна півформа також шаросі 2, утворюючи шарнірне з'єднання. нірно з'єднується з поворотним елементом, який Кожна з такого півформ 1’, 1" шарнірно з'єднуможе повертатися навколо певної осі під дією приється за допомогою проміжних ланок 3а, 3b з еленаймні однієї керуючої тяги, шарнірно з'єднаної ментами 4а, 4b, які встановлені з можливістю поодним кінцем із згаданим поворотним елементом, вертання на осях 5а, 5b. а іншим із згаданими полозками, які можуть вільно Кожний із цих поворотних елементів 4а, 4b переміщатися поступально. приводиться в рух керуючими тягами 6а, 6b, шарЗа одним із можливих виконань, кожна півфонірно приєднаними одним з кінців до згаданих порма шарнірно з'єднується з поворотним елеменворотних елементів 4а, 4b відповідно, а іншим до том принаймні однією проміжною ланкою, тоді як рухомих полозків 7. керуюча тяга поворотних елементів півформ шарДані полозки 7 мають траверсу, яка встановнірно з'єднується із спільними рухомими полозкалена з можливістю ковзання по двом напрямним ми. І більш конкретно в останньому випадку, конс8а, 8b, і на якій шарнірно закріплений один із кінців трукція даних рухомих полозків може являти кожної з керуючих тяг 6а, 6b. собою траверсу, яка встановлюється з можливістю Таким чином, зрозуміло, що при переміщенні ковзання принаймні на дві напрямні, і з якими шаполозків 7 в прямому і зворотному напрямі прирнірно з'єднується керуюча тяга. стрій переводиться з відкритого положення, покаУ виконанні, якому віддається перевага, дані заного на Фіг.1 і Фіг.3, в закрите положення, покарухомі полозки переміщається в прямому і зворотзане відповіднона Фіг.2 і Фіг.4, і назад. ному напрямі під дією принаймні одного ролика, Поступальне переміщення полозків 7 спричиякий взаємодіє з кулачком. Ролик може бути розняє поворот елементів 4а, 4b за допомогою керуміщений, наприклад, на певній ведучій ланціючих тяг 6а, 6b, що спричинює відкриття або заповідку, яка встановлюється з можливістю поверкриття прес-форми під дією проміжних ланок 3а, тання навколо осі, нерухомої по відношенню до 3b на півформи 1’, 1". Осі 2, 5а і 5b є нерухомими, осей поворотних елементів, які приводять в рух тоді як полозки 7 є рухомими. півформи. Тяга 9 шарнірно з'єднується одним кінцем із Коли дані півформи знаходиться в закритому згаданими полозками, а іншим кінцем із повідком положенні, перевага віддається тому, щоб по10, який може повертатися навколо осі 11 і обладдовжні осі проміжних ланок, розташованих між наний роликом 12 для приведення в рух полозків згаданим півформами і поворотними елементами, 7. Вісь 11 є нерухомою відносно осей 5а, 5b, на знаходилися приблизно на одній лінії одна відносяких повертаються елементи 4а, 4b. но одної вздовж лінії, яка з'єднує осі повороту згаРолик 12 взаємодіє з кулачком 13, який частданих поворотних елементів. ково показаний на Фіг.3 і Фіг.4. Завдяки такій схемі згадані півформи легко Очевидно, що в залежності від положення розмикаються і утримуються в закритому положенні лика 12 на кулачку 13 дана прес-форма може бути без будь-яких додаткових засобів. відкрита (Фіг.3) або ж закрита (Фіг.4) при відстежуПредметом даного винаходу є також система ванні роликом поверхні 14, показаної на Фіг.3 і прес-форм, кожна з яких обладнана привідним Фіг.4. пристроєм, описаним вище. Такий пристрій відрізДля цього ролик 12 і кулачок 13 повинні здійсняється тим, що прес-форми розташовані вздовж нювати рух один відносно одного. Наприклад, кукола або вздовж дуги кола, а рухомі полозки прилачок 13 повинен рухатися відносно опори пресводяться в рух роликами, які взаємодіють із спільформи 1, утвореної осями 5а, 5b і 2, які при цьому ним кулачком. У результаті, згадані прес-форми є нерухомими, або більш конкретно вся прес 5 75662 6 форма і її привідний пристрій повинні рухатися пристроєм відповідно до опису і Фігур 1-4. Такий відносно кулачка 13, який в цьому випадку буде пристрій може використовуватися, наприклад, для нерухомий. роздування порожнистих об'єктів, таких як пляшки, Як показано, зокрема, на Фіг.2 і Фіг.4, в закриз термопластичних прес-форм (заздалегідь відфотому положенні подовжні осі проміжних ланок 3а, рмовованих заготовок). 3b знаходяться приблизно на одній лінії один відЯк показано на Фіг.5, прес-форми 1а-1l встаносно одного вздовж лінії, що з'єднує осі 5а, 5b новлені вздовж кола, в центрі якого знаходиться поворотних елементів 4а, 4b, тобто згадані осі 5а, спільний кулачок 13, який в цьому випадку неру5b знаходяться приблизно в тій саме площині, що і хомий. осі шарнірів проміжних ланок 3а, 3b. Згадані раніше осі шарнірів 2, 5а, 5b і осі 11 У такому положенні осі шарнірних з'єднань повідків 10, а також напрямні 8а, 8b, по яких мопроміжних ланок 3а, 3b із поворотними елементажуть рухатися полозки 7, закріпляються нерухомо ми 4а, 4b можуть трохи не співпадати з лінією, що на плиті (не показана). Ця плита може здійснювати з'єднує осі шарнірів 5а, 5b. обертальний рух по відношенню до кулачка 13, Таким чином, прес-форма утримується в заоднак можливо і виконання з рухомим кулачком і критому положенні не тільки за рахунок зусилля, нерухомими прес-формами. що створюється полозками, але і за рахунок кінеПрофіль даного кулачка вибирається при проматичної схеми пристрою, яка перешкоджає відкектуванні таким чином, що у міру необхідності одриттю прес-форми без навмисного зворотного на або декілька прес-форм відкриваються (1a, 1b) переміщення полозків 7. або закриваються (1с-1l), як показано на згаданій На Фіг.5 показана система з дванадцяти пресФіг.5, в залежності від кутового положення кулачка форм 1а-1l, кожна з яких обладнана привідним 13. 7 Комп’ютерна верстка О. Гапоненко 75662 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
