Спосіб поверхневого насичення деталей машин

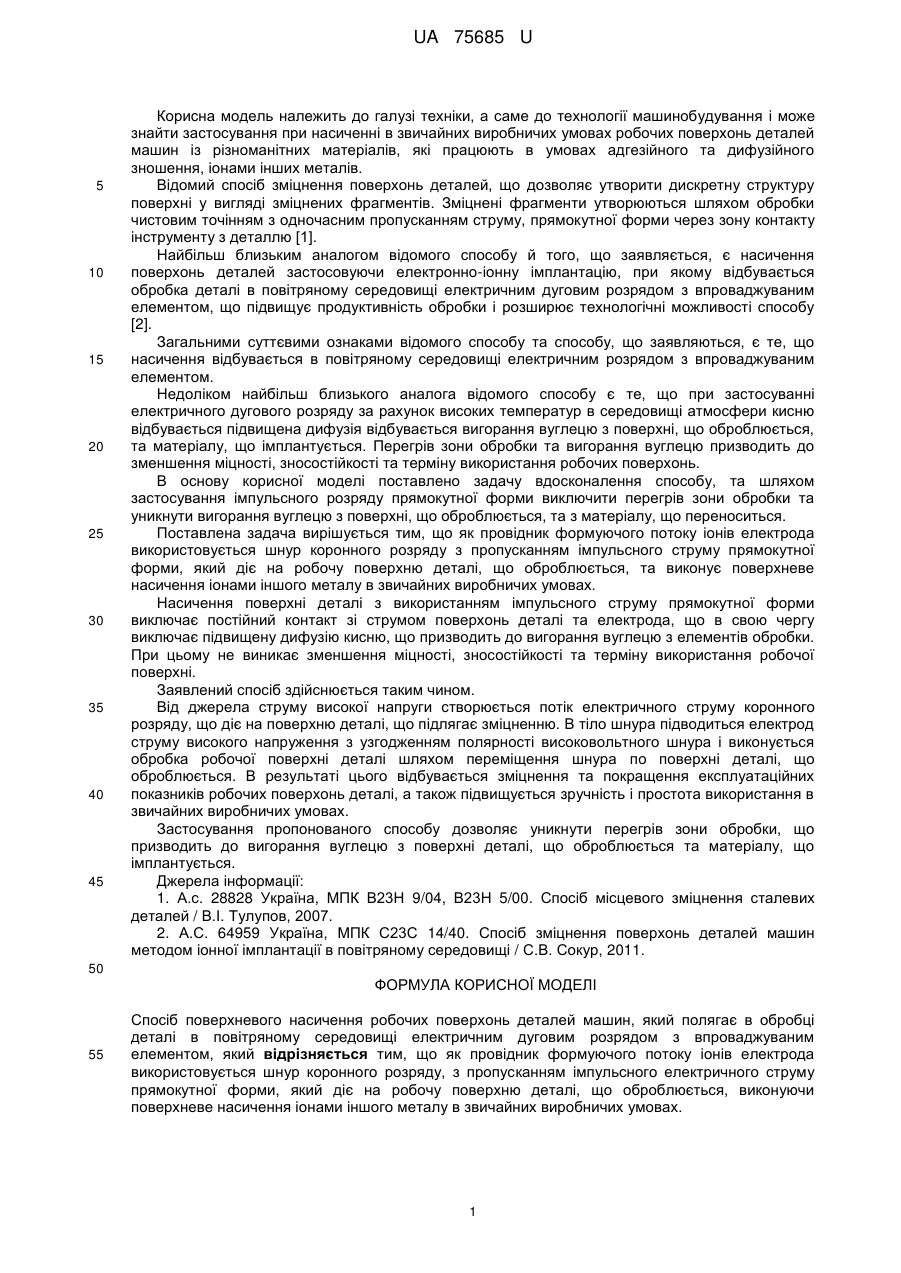

Реферат: UA 75685 U UA 75685 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до технології машинобудування і може знайти застосування при насиченні в звичайних виробничих умовах робочих поверхонь деталей машин із різноманітних матеріалів, які працюють в умовах адгезійного та дифузійного зношення, іонами інших металів. Відомий спосіб зміцнення поверхонь деталей, що дозволяє утворити дискретну структуру поверхні у вигляді зміцнених фрагментів. Зміцнені фрагменти утворюються шляхом обробки чистовим точінням з одночасним пропусканням струму, прямокутної форми через зону контакту інструменту з деталлю [1]. Найбільш близьким аналогом відомого способу й того, що заявляється, є насичення поверхонь деталей застосовуючи електронно-іонну імплантацію, при якому відбувається обробка деталі в повітряному середовищі електричним дуговим розрядом з впроваджуваним елементом, що підвищує продуктивність обробки і розширює технологічні можливості способу [2]. Загальними суттєвими ознаками відомого способу та способу, що заявляються, є те, що насичення відбувається в повітряному середовищі електричним розрядом з впроваджуваним елементом. Недоліком найбільш близького аналога відомого способу є те, що при застосуванні електричного дугового розряду за рахунок високих температур в середовищі атмосфери кисню відбувається підвищена дифузія відбувається вигорання вуглецю з поверхні, що оброблюється, та матеріалу, що імплантується. Перегрів зони обробки та вигорання вуглецю призводить до зменшення міцності, зносостійкості та терміну використання робочих поверхонь. В основу корисної моделі поставлено задачу вдосконалення способу, та шляхом застосування імпульсного розряду прямокутної форми виключити перегрів зони обробки та уникнути вигорання вуглецю з поверхні, що оброблюється, та з матеріалу, що переноситься. Поставлена задача вирішується тим, що як провідник формуючого потоку іонів електрода використовується шнур коронного розряду з пропусканням імпульсного струму прямокутної форми, який діє на робочу поверхню деталі, що оброблюється, та виконує поверхневе насичення іонами іншого металу в звичайних виробничих умовах. Насичення поверхні деталі з використанням імпульсного струму прямокутної форми виключає постійний контакт зі струмом поверхонь деталі та електрода, що в свою чергу виключає підвищену дифузію кисню, що призводить до вигорання вуглецю з елементів обробки. При цьому не виникає зменшення міцності, зносостійкості та терміну використання робочої поверхні. Заявлений спосіб здійснюється таким чином. Від джерела струму високої напруги створюється потік електричного струму коронного розряду, що діє на поверхню деталі, що підлягає зміцненню. В тіло шнура підводиться електрод струму високого напруження з узгодженням полярності високовольтного шнура і виконується обробка робочої поверхні деталі шляхом переміщення шнура по поверхні деталі, що оброблюється. В результаті цього відбувається зміцнення та покращення експлуатаційних показників робочих поверхонь деталі, а також підвищується зручність і простота використання в звичайних виробничих умовах. Застосування пропонованого способу дозволяє уникнути перегрів зони обробки, що призводить до вигорання вуглецю з поверхні деталі, що оброблюється та матеріалу, що імплантується. Джерела інформації: 1. А.с. 28828 Україна, МПК В23Н 9/04, В23Н 5/00. Спосіб місцевого зміцнення сталевих деталей / В.І. Тулупов, 2007. 2. А.С. 64959 Україна, МПК С23С 14/40. Спосіб зміцнення поверхонь деталей машин методом іонної імплантації в повітряному середовищі / С.В. Сокур, 2011. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб поверхневого насичення робочих поверхонь деталей машин, який полягає в обробці деталі в повітряному середовищі електричним дуговим розрядом з впроваджуваним елементом, який відрізняється тим, що як провідник формуючого потоку іонів електрода використовується шнур коронного розряду, з пропусканням імпульсного електричного струму прямокутної форми, який діє на робочу поверхню деталі, що оброблюється, виконуючи поверхневе насичення іонами іншого металу в звичайних виробничих умовах. 1 UA 75685 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
