Поршнева машина

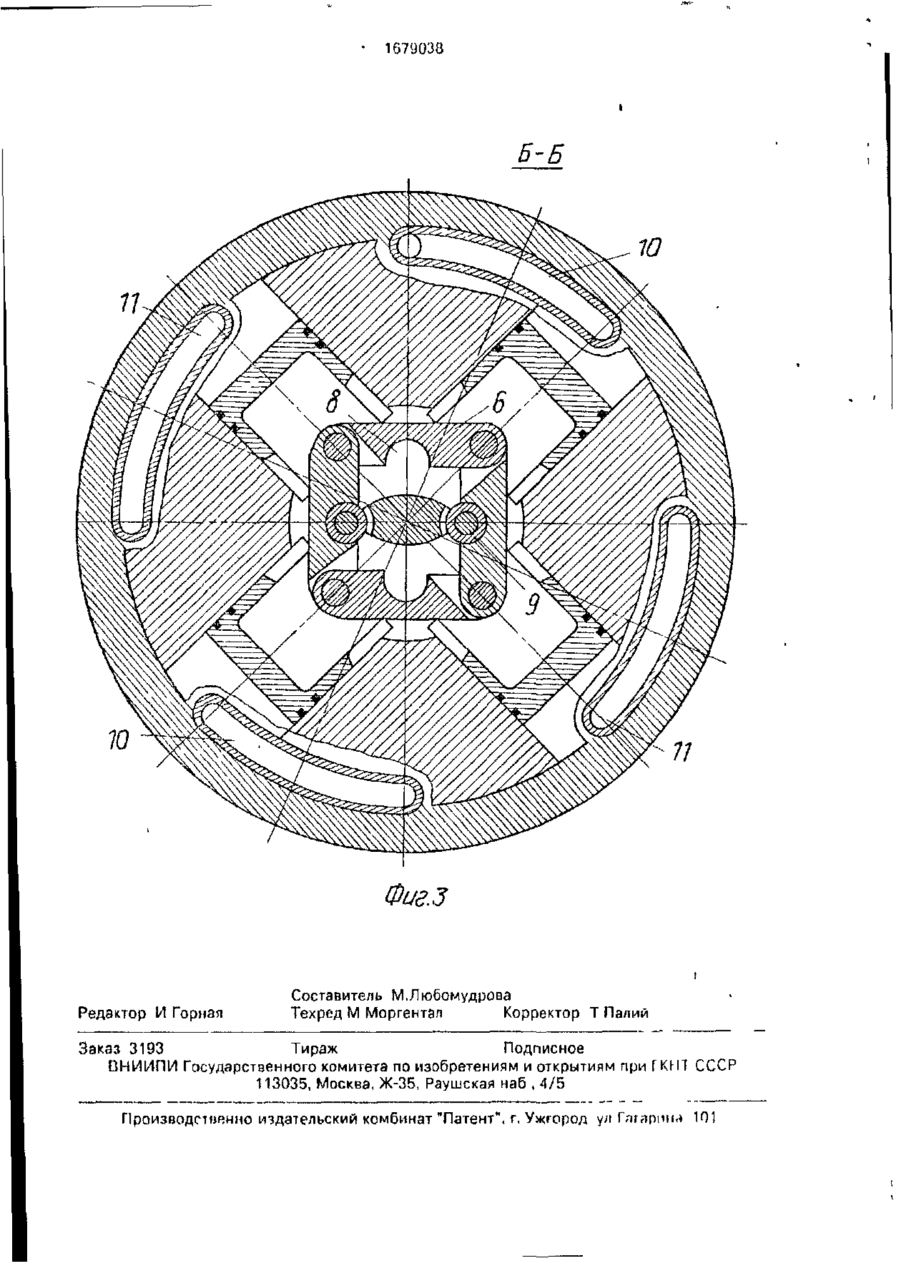

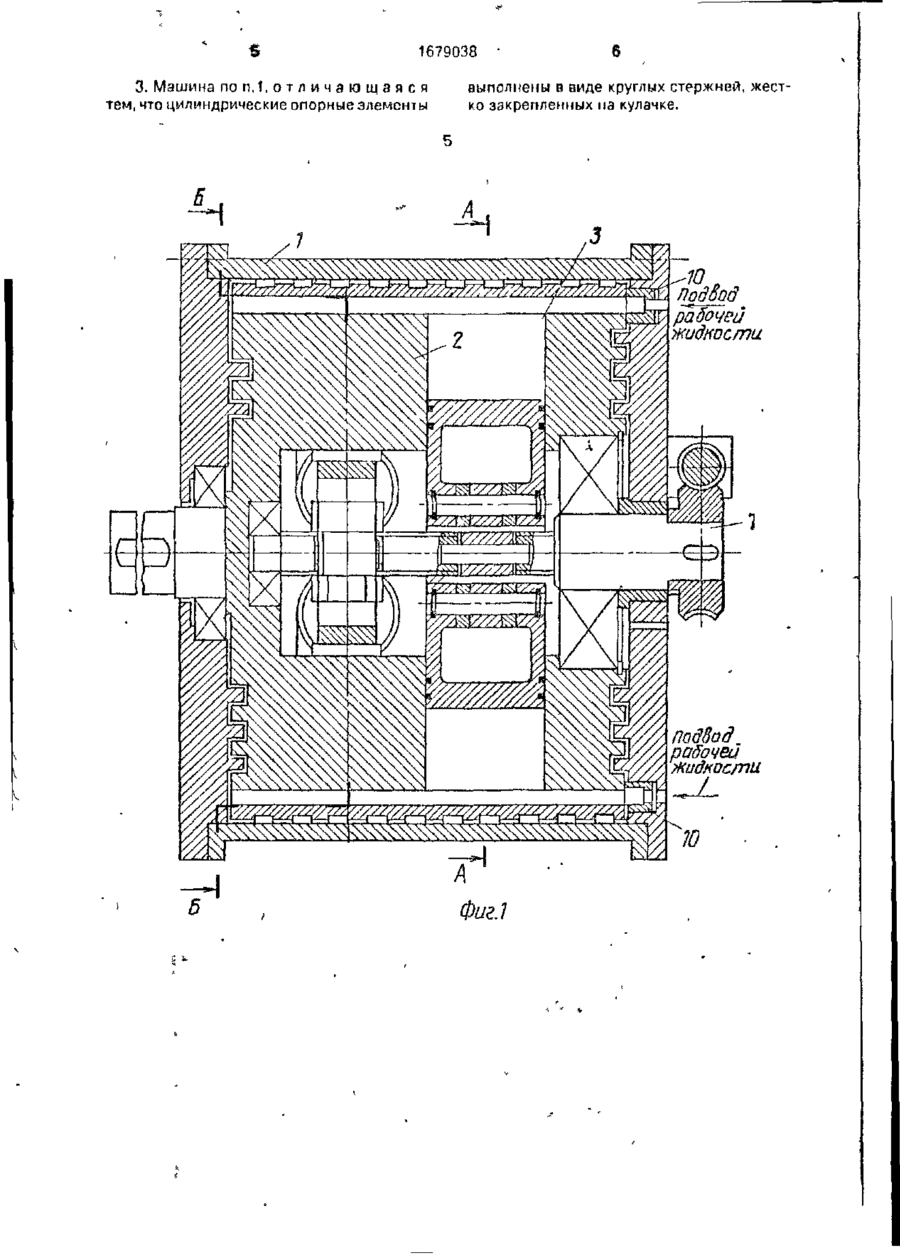

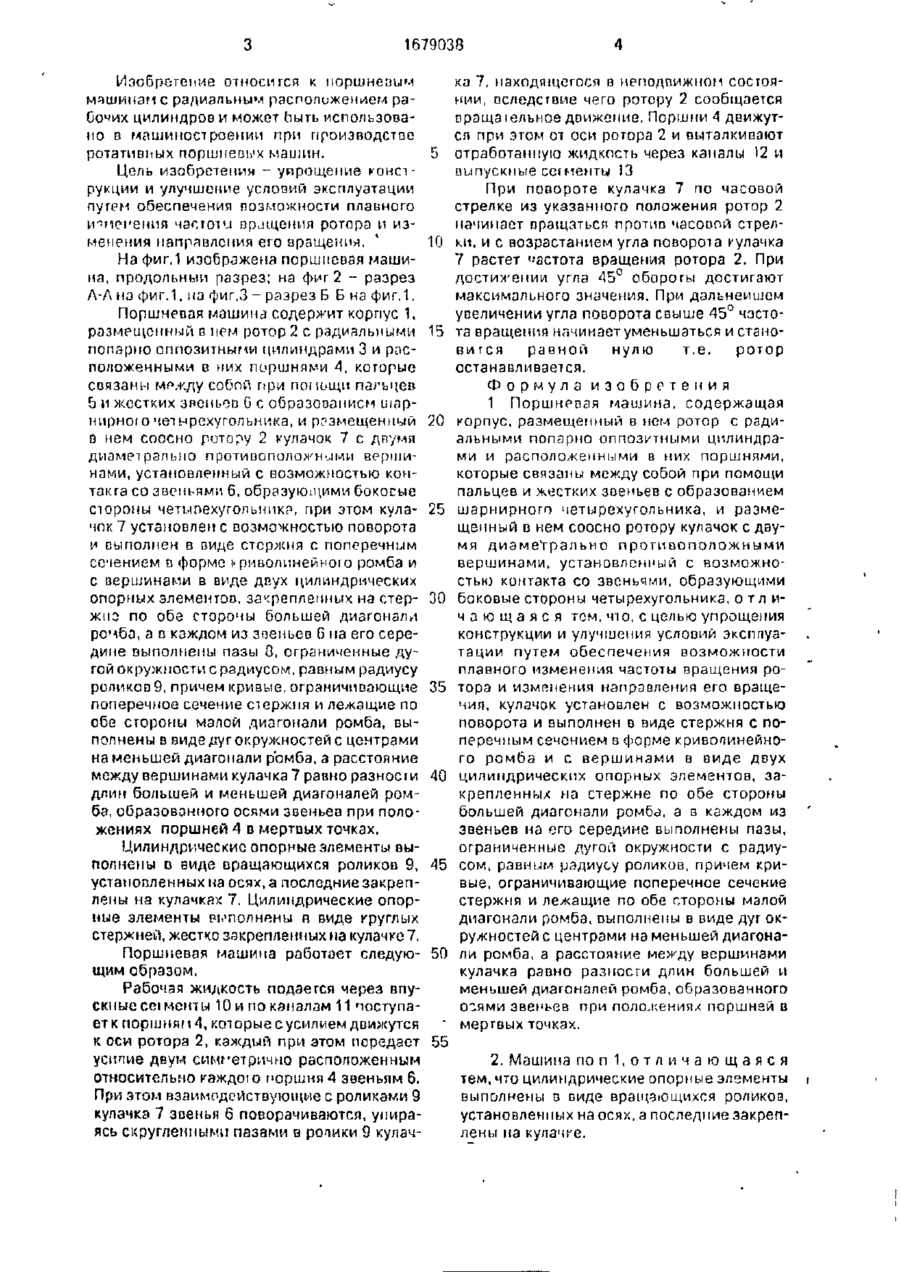

Изобретение относится к поршневым машинам и позволяет упростить конструкцию и улучшить условия эксплуатации поршневой машины путем обеспечения возможности плавного изменения частоты вращения ротора 2 и изменения направления его вращения В корпусе размещен ротор 2 с радиальными попарно оппозитными цилиндрами В цилиндрах расположены поршни 4, к-рые связаны между собой при помощи пальцев 5 и жестких звеньев 6 с образованием шарнирного четырехугольника. В корпусе соосно ротору 2 размещен кулачок 7 с двумя диаметрально противоположными вершинами, установленный с возможностью контакта с звеньями б Звенья 6 образуют боковые стороны четырехугольника Кулачок 7 установлен с возможностью поворота и выполнен в виде стержня с поперечным сечением в форме криволинейного ромба и вершинами в виде двух цилиндрических опорных элементов Элементы закреплены на стержне по обе стороны большой диагонали ромба В середигіе каждого из звеньев 6 выполнены пазы, ограниченные дугой окружности с радиусом, равным радиусу роликов 9 Кривые, ограничивающие поперечное сечение стержня и лежащие по обе стороны малой диагонали ромба, выполнены в виде дуг окружностей с центрами на меньшей диагонали ромба Расстояние между вершинами кулачка 7 равно разности длин большей и меньшей диагоналей ромба, образованного осями звеньев 6 при положении поршней 4 в мертвых точках 2 з.п ф-лы, 3 ил. о о о со 00 /•—* •• • 1679038 Изобретение относится к поршневым машинам с радиальным расположением рабочих цилиндров и может Ьыть использовано в машиностроении при производство ротативных поршневых машин. 5 Цель изобретения - упрощение конструкции и улучшение условий эксплуатации путем обеспечения позможности плавного изменения частоти врлцения ротора и изменения направления его вращении. 10 На фиг.1 изображена поршневая машина, продольный разрез; на фиг 2 - разрез Л-Л на фиг.1, па фиг.З - разрез Б Б на фиг.1. Поршневая машина содержит корпус 1, размещенный в нем ротор 2 с радиальными 15 попарно опиозитными цилиндрами 3 и расположенными в пик поршнями 4, которые связаны МРЖДУ собой при помощи пальцев Ь и жестких звеньев G с образованием шарнирно(о четырехугольника, и размещенный 20 в нем соосно ротору 2 кулачок 7 с двумя диаметрально противоположными вершинами, установленный с возможностью контакта со звеньями 6, образующими бокосые стороны четырехугольник;*, при этом кула- 25 чок 7 установлен с возможностью поворота и выполнен в виде стержня с поперечным сечением в форме криволинейною ромба и с вершинами в виде двух цилиндрических опорных элементов, закрепленных иа стер- 30 жпз по обе стороны большей диагонали ромба, а в каждом из звеньев 6 па его середине выполнены пазы 0, ограниченные дутой окружности с радиусом, равным радиусу роликов 9, причем кривые, ограничивающие 35 поперечное сечение стержня и лежащие по обе стороны малой диагонали ромба, выполнены в виде дуг окружностей с центрами на меньшей диагонали ромба, а расстояние между вершинами кулачка 7 равно разности длин большей и меньшей диагоналей ром- 40 ба, образованного осями звеньев при положениях поршней 4 в мертвых точках. ка 7, находящегося в неподвижном состоянии, вследствие чего ротору 2 сообщается враща і ел ьное движение. Поршни 4 движутся при этом от оси ротора 2 и выталкивают отработанную жидкость через каналы 12 и выпускные сегменты 13 При повороте кулачка 7 по часовой стрелке из указанного положения ротор 2 начинает вращаться против часовой стрелкн. и с возрастанием угла поворота кулачка 7 растет "зстота вращения ротора 2. При достижении угла 45° обороты достигают максимального значения. При дальнейшем увеличении угла поворота свыше 45° чэстота вращения начинает уменьшаться и станови гея равной нулю т.е. ротор останавливается. Формула изобретения 1 Поршневая машина, содержащая корпус, размещенный в нем ротор с радиальными попарно оппозитными цилиндрами и расположенными в них поршнями, которые связаны между собой при помощи пальцев и жестких звеньев с образованием шарнирного четырехугольника, и размещенный в нем соосно ротору кулачок с двумя диаметрально противоположными вершинами, установленный с возможностью контакта со звеньями, образующими боковые стороны четырехугольника, о т л и ч а ю щ а я с я тем, чю, с целью упрощения конструкции и улучшения условий эксплуатации путем обеспечения возможности плавного изменения частоты вращения ротора и изменения направления его вращечил, кулачок установлен с возможностью поворота и выполнен в виде стержня с поперечным сечением в форме кривопинейного ромба и с вершинами в виде двух цилиндрических опорных элементов, закрепленных на стержне по обе стороны большей диагонали ромба, а в каждом из звеньев на его середине выполнены пазы, ограниченные дугой окружности с радиуЦилиндрические опорные элементы выполнены D виде вращающихся роликов 9, 45 сом, равным радиусу роликов, причем криустановленных на осях, а последние закрепвые, ограничивающие поперечное сечение лены на кулачках 7. Цилиндрические опорстержня и лежащие по обе стороны малой ные элементы выполнены в виде круглых диагонали ромба, выполнены в виде дут окстержней, жестко закрепленных на кулачке 7. ружностей с центрами на меньшей диагонаПоршневая машина работает следую- 50 ли ромба, а расстояние между вершинами щим образом. кулачка равно разности длин большей и Рабочая жидкость подается через впуменьшей диагоналей ромба, образованного скные сегменты 10 и по каналам 11 поступао'ями звеньев при положениях поршней в ет к поршням 4, которые с усилием движутся • мертвых точках. к оси ротора 2, каждый при этом передает 55 усипие двум симметрично расположенным 2. Машина по п 1 , о т л и ч а ю щ а я с я относительно каждої о поршня 4 звеньям 6. тем, что цилиндрические опорные элементы (Ipvi этом взаимодействующие с роликами 9 выполнены в виде вращающихся роликов, кулачка 7 звенья 6 поворачиваются, упираустановленных на осях, а последние закрепясь скругленными пазами в ропики 9 кулачлены из кулачке. $ 1679038 3. Машина по п , 1 , о т л и ч а ю щ а я с я тем, что цилиндрические опорные элементы • 6 выполнены в виде круглых стержней, жестко закрепленных на кулачке, ПодВод рабочей жидкости Пад8ад _ рабочей /> жадности Фиг.1 1679038 11 V Редактор И Горная Составитель М.Любомудрова Техред М Моргентал Корректор Т Палий Заказ 3193 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН7 СССР 113035, Москва, Ж-35, Раушская наб , 4/5 Производственно издательский комбинат "Патент", г. Ужгород ул Глгаршы 101
