Пристосування токарне

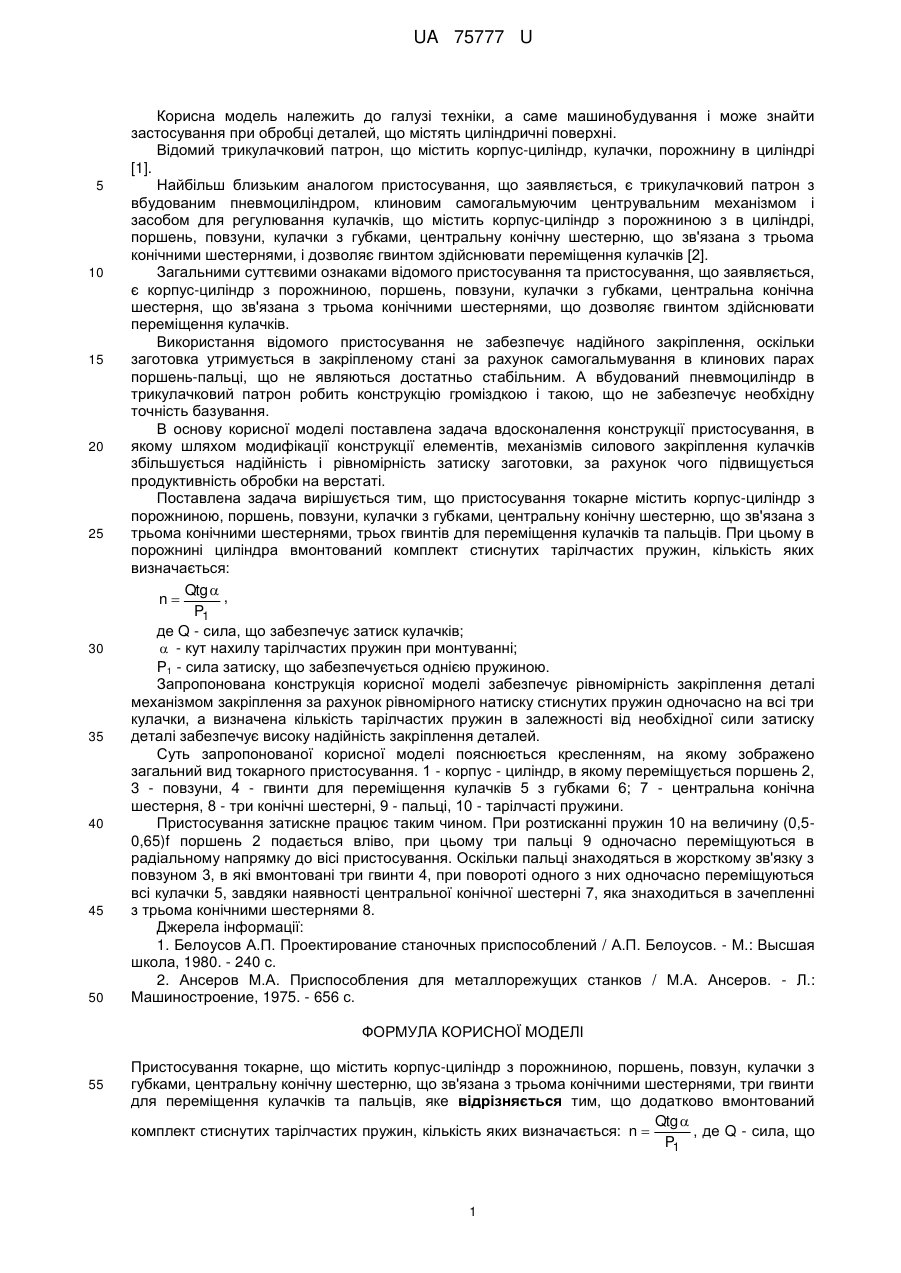

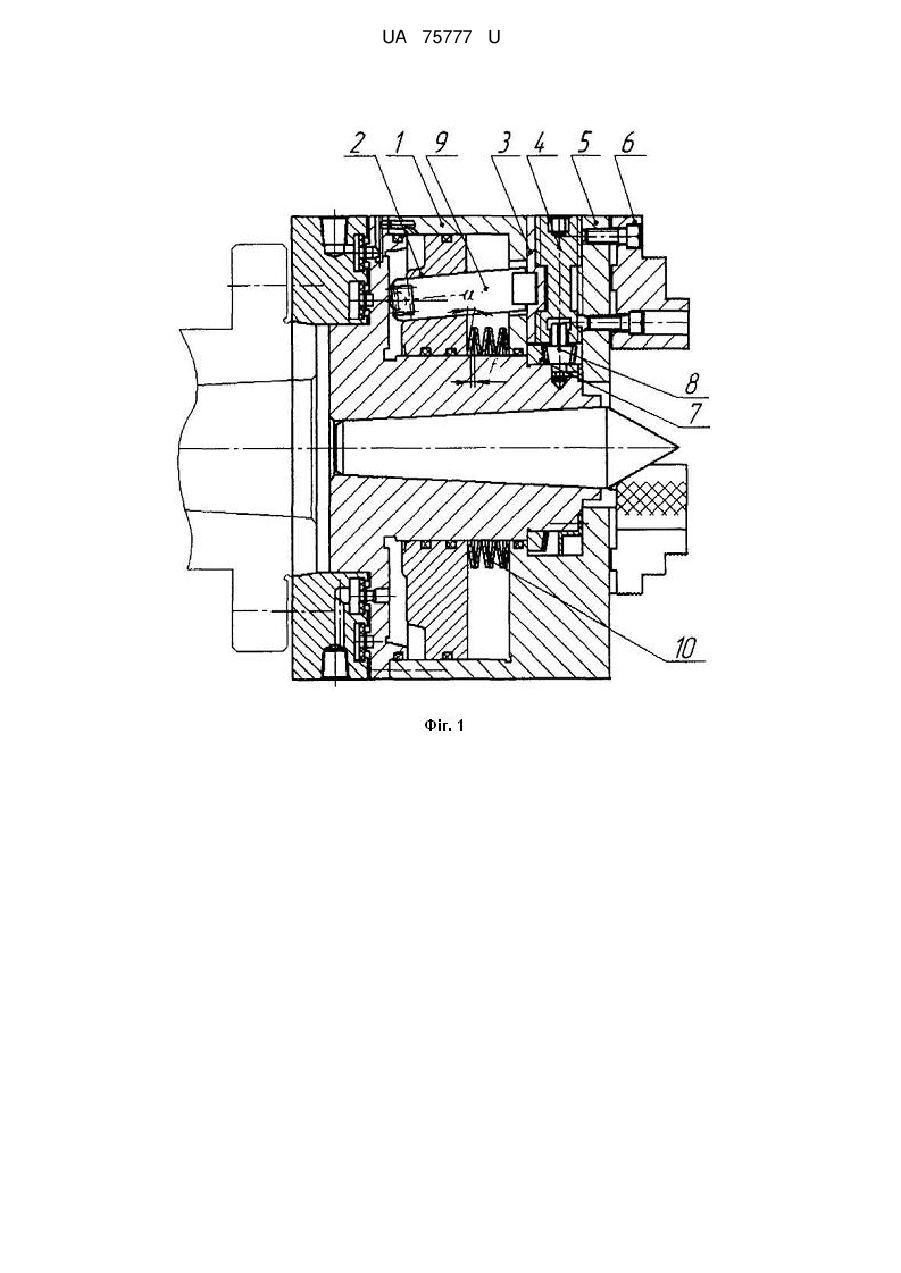

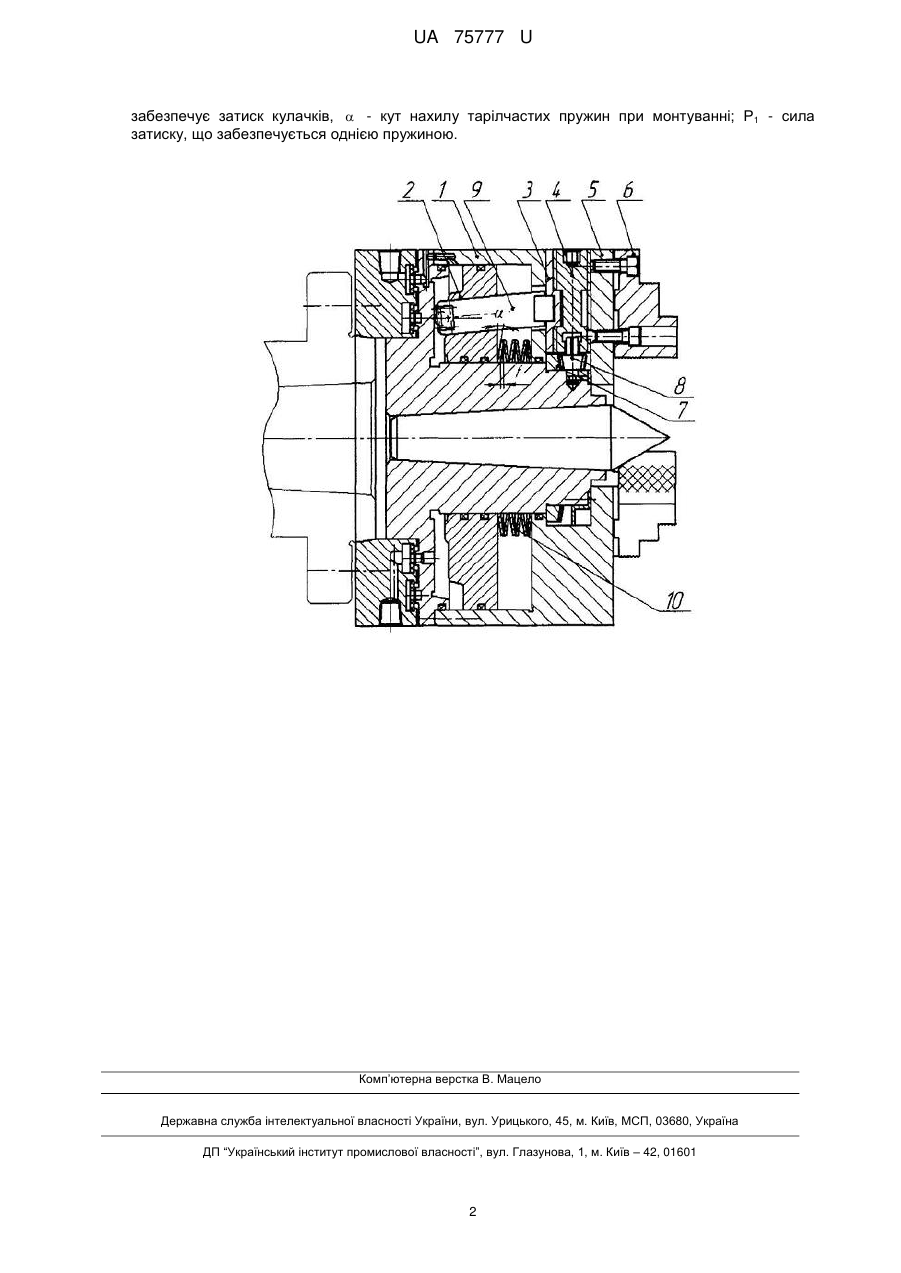

Реферат: Пристосування токарне, що містить корпус-циліндр з порожниною, поршень, повзун, кулачки з губками, центральну конічну шестерню, що зв'язана з трьома конічними шестернями, три гвинти для переміщення кулачків та пальців, причому додатково вмонтований комплект стиснутих тарілчастих пружин. UA 75777 U (54) ПРИСТОСУВАННЯ ТОКАРНЕ UA 75777 U UA 75777 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме машинобудування і може знайти застосування при обробці деталей, що містять циліндричні поверхні. Відомий трикулачковий патрон, що містить корпус-циліндр, кулачки, порожнину в циліндрі [1]. Найбільш близьким аналогом пристосування, що заявляється, є трикулачковий патрон з вбудованим пневмоциліндром, клиновим самогальмуючим центрувальним механізмом і засобом для регулювання кулачків, що містить корпус-циліндр з порожниною з в циліндрі, поршень, повзуни, кулачки з губками, центральну конічну шестерню, що зв'язана з трьома конічними шестернями, і дозволяє гвинтом здійснювати переміщення кулачків [2]. Загальними суттєвими ознаками відомого пристосування та пристосування, що заявляється, є корпус-циліндр з порожниною, поршень, повзуни, кулачки з губками, центральна конічна шестерня, що зв'язана з трьома конічними шестернями, що дозволяє гвинтом здійснювати переміщення кулачків. Використання відомого пристосування не забезпечує надійного закріплення, оскільки заготовка утримується в закріпленому стані за рахунок самогальмування в клинових парах поршень-пальці, що не являються достатньо стабільним. А вбудований пневмоциліндр в трикулачковий патрон робить конструкцію громіздкою і такою, що не забезпечує необхідну точність базування. В основу корисної моделі поставлена задача вдосконалення конструкції пристосування, в якому шляхом модифікації конструкції елементів, механізмів силового закріплення кулачків збільшується надійність і рівномірність затиску заготовки, за рахунок чого підвищується продуктивність обробки на верстаті. Поставлена задача вирішується тим, що пристосування токарне містить корпус-циліндр з порожниною, поршень, повзуни, кулачки з губками, центральну конічну шестерню, що зв'язана з трьома конічними шестернями, трьох гвинтів для переміщення кулачків та пальців. При цьому в порожнині циліндра вмонтований комплект стиснутих тарілчастих пружин, кількість яких визначається: Qtg  , n P1 де Q - сила, що забезпечує затиск кулачків;  - кут нахилу тарілчастих пружин при монтуванні; P1 - сила затиску, що забезпечується однією пружиною. Запропонована конструкція корисної моделі забезпечує рівномірність закріплення деталі механізмом закріплення за рахунок рівномірного натиску стиснутих пружин одночасно на всі три кулачки, а визначена кількість тарілчастих пружин в залежності від необхідної сили затиску деталі забезпечує високу надійність закріплення деталей. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено загальний вид токарного пристосування. 1 - корпус - циліндр, в якому переміщується поршень 2, 3 - повзуни, 4 - гвинти для переміщення кулачків 5 з губками 6; 7 - центральна конічна шестерня, 8 - три конічні шестерні, 9 - пальці, 10 - тарілчасті пружини. Пристосування затискне працює таким чином. При розтисканні пружин 10 на величину (0,50,65)f поршень 2 подається вліво, при цьому три пальці 9 одночасно переміщуються в радіальному напрямку до вісі пристосування. Оскільки пальці знаходяться в жорсткому зв'язку з повзуном 3, в які вмонтовані три гвинти 4, при повороті одного з них одночасно переміщуються всі кулачки 5, завдяки наявності центральної конічної шестерні 7, яка знаходиться в зачепленні з трьома конічними шестернями 8. Джерела інформації: 1. Белоусов А.П. Проектирование станочных приспособлений / А.П. Белоусов. - Μ.: Высшая школа, 1980. - 240 с. 2. Ансеров М.А. Приспособления для металлорежущих станков / М.А. Ансеров. - Л.: Машиностроение, 1975. - 656 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристосування токарне, що містить корпус-циліндр з порожниною, поршень, повзун, кулачки з губками, центральну конічну шестерню, що зв'язана з трьома конічними шестернями, три гвинти для переміщення кулачків та пальців, яке відрізняється тим, що додатково вмонтований Qtg  комплект стиснутих тарілчастих пружин, кількість яких визначається: n  , де Q - сила, що P1 1 UA 75777 U забезпечує затиск кулачків,  - кут нахилу тарілчастих пружин при монтуванні; Р1 - сила затиску, що забезпечується однією пружиною. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
