B23Q 3/06 — затискні пристрої для оброблюваних виробів

Номер патенту: 114536

Опубліковано: 26.06.2017

Автори: Цвид Тарас Антонович, Кузнєцов Юрій Миколайович

МПК: B23Q 3/06, B23B 31/107, B23B 31/30 ...

Мітки: затискний, патрон

Формула / Реферат:

Затискний патрон, що містить корпус з радіальними отворами, в яких розташовані циліндричні плунжери, тонкостінну циліндричну втулку, кінці якої запресовані в корпус, який відрізняється тим, що на корпусі встановлено поворотну обойму на підшипниках кочення, внутрішня поверхня обойми виконана у вигляді трикутноподібного профілю з дугоподібними сторонами, дотичні до них і до вписаного в трикутник кола утворюють кут підйому, що не перевищує кут...

Номер патенту: 113350

Опубліковано: 25.01.2017

Автори: Івченко Олександр Володимирович, Карпусь Владислав Євгенович, Іванов Віталій Олександрович, Дегтярьов Іван Михайлович

МПК: B23B 31/10, B23Q 3/06

Мітки: патрон, самоцентруючий, трикулачковий

Формула / Реферат:

Патрон трикулачковий самоцентруючий, що містить корпус з центральним отвором, у якому встановлений диск із конічною поверхнею та зубцями на ній, радіально розташованими отворами з розміщеними у них сухарями з зубцями на конічній поверхні, які контактують із зубцями конічної поверхні диска, та кулачки, установлені в напрямних Т-подібних пазах корпусу з можливістю взаємодії з диском, який відрізняється тим, що Т-подібні пази виконані...

Номер патенту: 113148

Опубліковано: 10.01.2017

Автори: Дегтярьов Іван Михайлович, Іванов Віталій Олександрович, Павленко Іван Володимирович

МПК: B23Q 3/06, B23C 9/00, B23B 39/00 ...

Мітки: самоцентруючий, установлювально-затискний, модуль, переналагоджуваний

Формула / Реферат:

Переналагоджуваний самоцентруючий установлювально-затискний модуль, що містить корпус з центральним отвором та радіально розташованими кулачками з зубцями, виконаними під кутом до напрямних Т-подібних пазів корпусу, в яких установлені кулачки з можливістю переміщення, який відрізняється тим, що оснащений черв'ячно-косозубим колесом, розміщеним всередині корпусу на осі, встановленій в центральному отворі, з можливістю обертання навколо неї,...

Номер патенту: 113147

Опубліковано: 10.01.2017

Автори: Дегтярьов Іван Михайлович, Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23C 9/00, B23B 39/00, B23Q 3/06 ...

Мітки: модуль, переналагоджуваний, базуючий

Формула / Реферат:

Переналагоджуваний базуючий модуль, що містить основу, принаймні три зубчасті колеса з регульованими опорами, рівновіддалені від центральної осі, які посаджені на вали з можливістю одночасного обертання, та кришку з циліндричними отворами для зубчастих коліс, який відрізняється тим, що оснащений черв'ячно-зубчастим колесом, розташованим на основі, з можливістю обертання навколо своєї осі за допомогою додатково введеного вала-черв'яка,...

Номер патенту: 108735

Опубліковано: 25.07.2016

Автори: Івченко Олександр Володимирович, Савчук Володимир Іванович, Сидоренко Максим Володимирович

МПК: B23Q 3/06, B23C 9/00

Мітки: пристрій, закріплення, рейки

Формула / Реферат:

Пристрій для закріплення рейки, що містить основу, корпус, затискні Г-подібні важелі для затиску підошви кореня заготовки рейки з фіксаторами на їх верхніх кінцях, встановлені в отворах корпусу з можливістю осьового переміщення під дією планки, яка закріплена гайками на їх нижніх кінцях з можливістю взаємодії з пружиною стиску, встановленою між планкою і основою, який відрізняється тим, що оснащений поршнем, розташованим в корпусі зверху...

Номер патенту: 101128

Опубліковано: 25.08.2015

Автор: Хода Зоя Федорівна

МПК: B23Q 3/00, B23Q 3/06

Мітки: свердління, отворів, подушці, кондуктор, повітряній, радіальних

Формула / Реферат:

Кондуктор для свердління радіальних отворів, який складається з корпусу, механізму затиску і плити з кондукторними втулками, який відрізняється тим, що кондуктор містить верхню і нижню частини, які з'єднані між собою верстатними напрямними на повітряній подушці, причому верхня частина кондуктора містить сам кондуктор і пневматичну систему, а нижня частина містить плиту з упорами: верхня і нижня частини кондуктора мають можливість руху по...

Номер патенту: 97627

Опубліковано: 25.03.2015

Автори: Савчук Володимир Іванович, Мальцев Олександр Сергійович, Кушніров Павло Васильович

МПК: B23Q 3/06

Мітки: підводна, опора, поворотна, допоміжна

Формула / Реферат:

Поворотна допоміжна підвідна опора, що містить опорний штир, який опирається своїм скосом на похилу поверхню клина, стрижень з головкою, вкручений в глухий нарізний отвір клина, пружину стиску, що контактує з клином, поворотну відносно горизонтальної осі частину та контактуючу з поворотною частиною частину, відносно якої поворотна частина має можливість здійснювати свій поворот, а опорний штир, що призначений для притискання його до похилої...

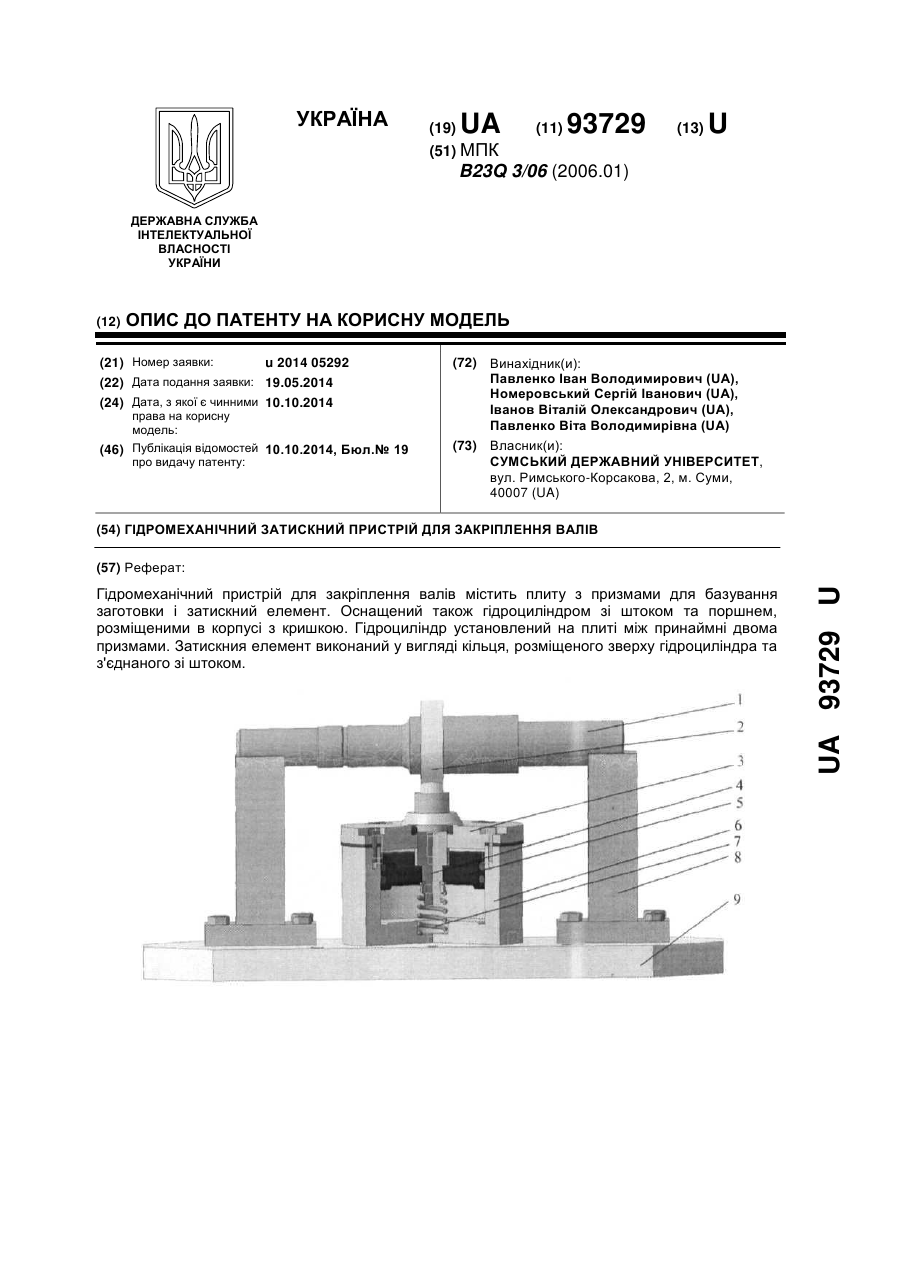

Номер патенту: 93729

Опубліковано: 10.10.2014

Автори: Іванов Віталій Олександрович, Номеровський Сергій Іванович, Павленко Віта Володимирівна, Павленко Іван Володимирович

МПК: B23Q 3/06

Мітки: закріплення, затискний, гідромеханічний, пристрій, валів

Формула / Реферат:

Гідромеханічний пристрій для закріплення валів, що містить плиту з призмами для базування заготовки і затискний елемент, який відрізняється тим, що додатково оснащений гідроциліндром зі штоком та поршнем, розміщеними в корпусі з кришкою, який установлений на плиті між принаймні двома призмами, причому затискний елемент виконаний у вигляді кільця, розміщеного зверху гідроциліндра та з'єднаного зі штоком, крім того, кільце виконане з внутрішнім...

Номер патенту: 106769

Опубліковано: 10.10.2014

Автор: Письменський Сергій Володимирович

МПК: B23Q 3/06, E04F 21/02, B25B 5/00 ...

Мітки: фіксатор, варіанти, письменському, св, робіт, оздоблювально-будівельних

Формула / Реферат:

1. Фіксатор для оздоблювально-будівельних робіт, що включає кріпильний елемент, що має стрижневу частину, та два притискні елементи, який відрізняється тим, що кожен з притискних елементів має стрижневу частину, що має ділянку з різьбою, і пристрій додатково містить тримач, виконаний з твердого жорсткого матеріалу з основною ділянкою, на якій виконаний наскрізний циліндричний отвір для встановлення кріпильного елемента своєю стрижневою...

Номер патенту: 105028

Опубліковано: 10.04.2014

Автори: Ємець Микола Васильович, Пшеничний Ігор Арсентійович, Гриценко Микола Іванович

МПК: B23B 31/10, B23Q 3/06

Мітки: пристрій, тяга, типу, здійснення, деталей, спосіб, базування, вушком

Формула / Реферат:

1. Спосіб базування деталей типу "тяга з вушком" по отвору і торцю, який відрізняється тим, що деталь базують по отвору у вушку на двох пальцях зі сферичними ділянками, а торці вушок приводять в контакт з упорними шипами у двох діаметрально протилежних точках, при цьому деталь також базують по її центровому отворі в хвостовій частині.2. Пристрій для базування деталей типу "тяга з вушком", який містить корпус,...

Номер патенту: 104768

Опубліковано: 11.03.2014

Автори: Млинко Оксана Іванівна, Регей Роман Іванович, Стецько Андрій Євгенович, Регей Іван Іванович

МПК: B23Q 3/06, B23C 3/00

Мітки: заготовок, різальних, виготовлення, складних, столі, спосіб, профілів, лез, пристрій, фрезерного, інструментів, установки, верстата

Формула / Реферат:

1. Спосіб виготовлення складних профілів різальних лез інструментів, який включає встановлення, фіксування та фрезерування заготовок, який відрізняється тим, що заготовкою є металева пластина, яку фіксують під гострим кутом a=10°-30° до стола верстата, подають кінцеву фрезу, діаметр якої d зв'язаний з товщиною D металевої пластини співвідношенням d£D, і виконують контурне фрезерування складного профілю різальних лез...

Номер патенту: 75777

Опубліковано: 10.12.2012

Автори: Хромченкова Анастасія Андріївна, Онищук Сергій Григорович, Борисенко Юрій Борисович, Колот Лідія Петрівна

МПК: B23Q 3/06

Мітки: пристосування, токарне

Формула / Реферат:

Пристосування токарне, що містить корпус-циліндр з порожниною, поршень, повзун, кулачки з губками, центральну конічну шестерню, що зв'язана з трьома конічними шестернями, три гвинти для переміщення кулачків та пальців, яке відрізняється тим, що додатково вмонтований комплект стиснутих тарілчастих пружин, кількість яких визначається: , де Q - сила, що забезпечує затиск...

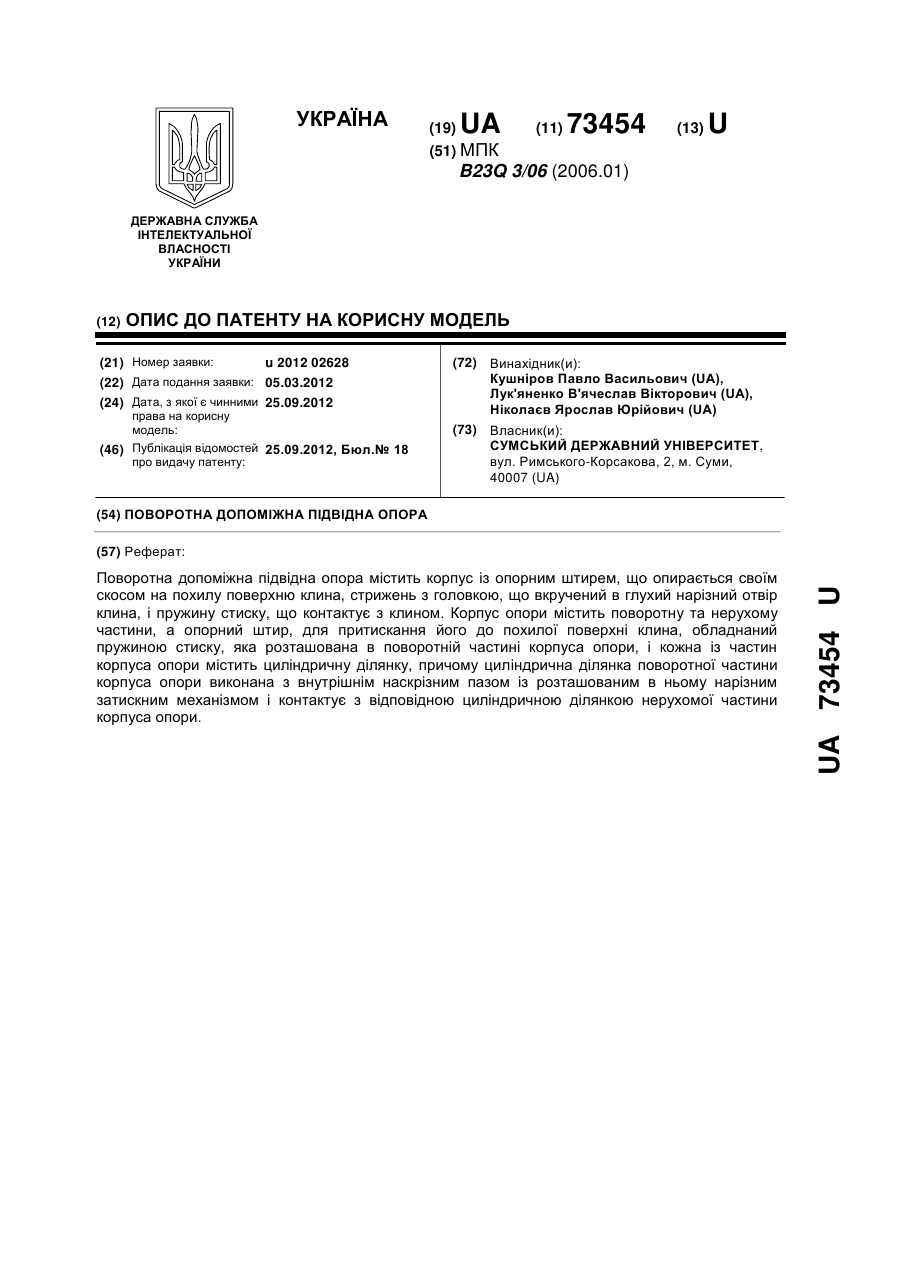

Номер патенту: 73454

Опубліковано: 25.09.2012

Автори: Кушніров Павло Васильович, Ніколаєв Ярослав Юрійович, Лук'яненко В'ячеслав Вікторович

МПК: B23Q 3/06

Мітки: підвідна, опора, поворотна, допоміжна

Формула / Реферат:

Поворотна допоміжна підвідна опора, що містить корпус із опорним штирем, що опирається своїм скосом на похилу поверхню клина, стрижень з головкою, що вкручений в глухий нарізний отвір клина, і пружину стиску, що контактує з клином, яка відрізняється тим, що корпус опори містить поворотну та нерухому частини, а опорний штир, для притискання його до похилої поверхні клина, обладнаний пружиною стиску, яка розташована в поворотній частині...

Номер патенту: 98878

Опубліковано: 25.06.2012

Автори: Зимин Максим Олександрович, Іванов Віталій Олександрович, Савчук Володимир Іванович

МПК: B23Q 3/06, E01B 7/00, B23Q 3/00, B23C 9/00 ...

Мітки: рейки, закріплення, пристрій

Формула / Реферат:

1. Пристрій для закріплення рейки, що містить опору, корпус, затискні важелі для затиску підошви кореня заготовки рейки та пружину стиску, який відрізняється тим, що затискні важелі розміщені в отворах корпусу, встановленого на опорі, з можливістю осьового переміщення під дією гнучкої планки, яка закріплена на їх нижніх кінцях, крім того, планка встановлена з можливістю взаємодії з пружною мембраною, закріпленою в корпусі зверху планки, та...

Номер патенту: 65163

Опубліковано: 25.11.2011

Автори: Павленко Іван Іванович, Мажара Віталій Анатолійович, Годунко Максим Олегович

МПК: B25J 18/00, B23Q 3/06

Мітки: двозахватний, робота, пристрій

Формула / Реферат:

Двозахватний пристрій робота, що складається з корпуса, фланця, захватів, циліндрів зміни захватів місцями з шток-рейками, шестерень та підшипників, який відрізняється тим, що корпус виконаний у вигляді вилки.

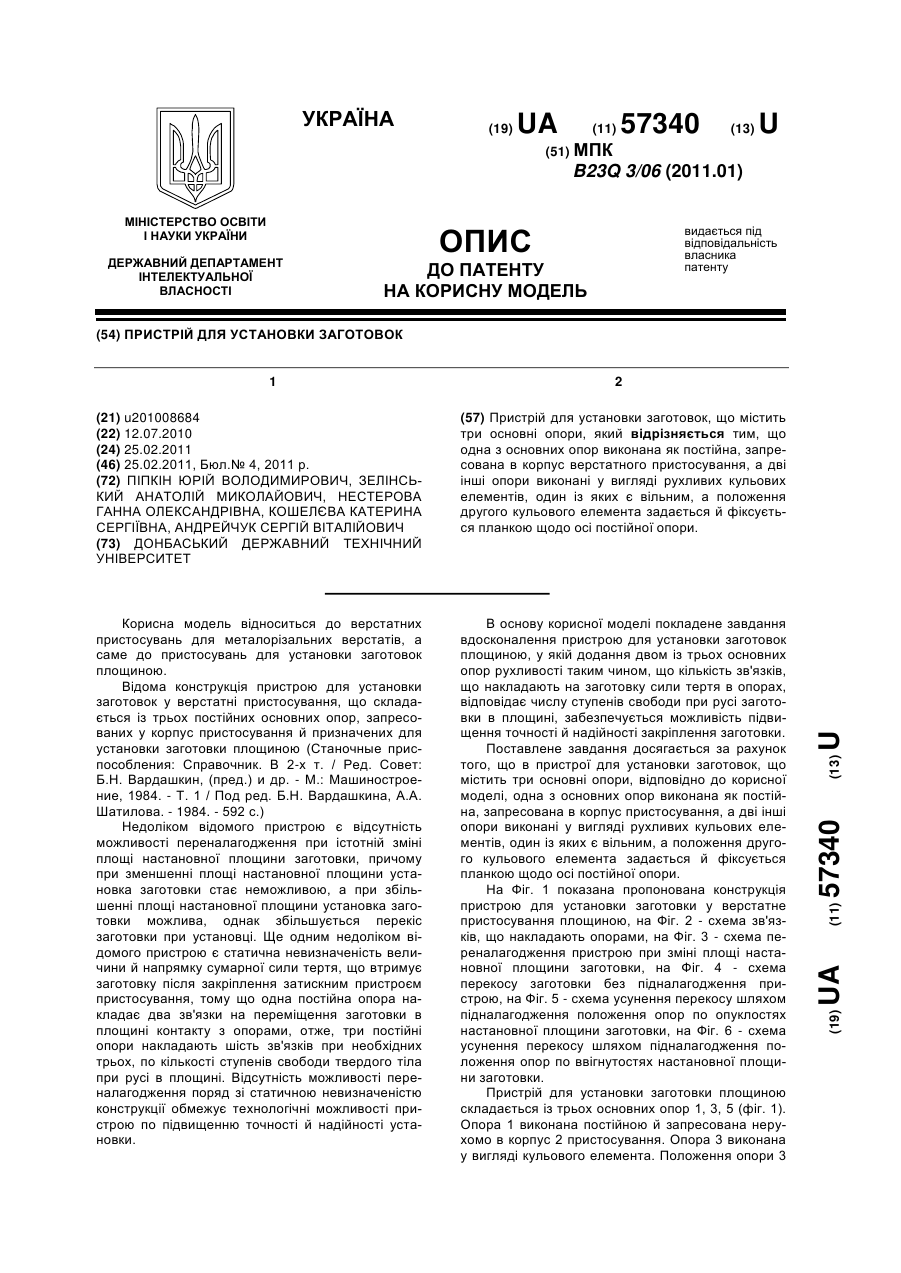

Номер патенту: 57340

Опубліковано: 25.02.2011

Автори: Піпкін Юрій Володимирович, Андрейчук Сергій Віталійович, Зелінський Анатолій Миколайович, Кошелєва Катерина Сергіївна, Нестерова Ганна Олександрівна

МПК: B23Q 3/06

Мітки: заготовок, пристрій, установки

Формула / Реферат:

Пристрій для установки заготовок, що містить три основні опори, який відрізняється тим, що одна з основних опор виконана як постійна, запресована в корпус верстатного пристосування, а дві інші опори виконані у вигляді рухливих кульових елементів, один із яких є вільним, а положення другого кульового елемента задається й фіксується планкою щодо осі постійної опори.

Номер патенту: 50482

Опубліковано: 10.06.2010

Автори: Іванов Віталій Олександрович, Косенко Олександр Андрійович, Кушніров Павло Васильович

МПК: B23Q 3/06

Мітки: допоміжна, опора, підвідна

Формула / Реферат:

Допоміжна підвідна опора, що містить корпус із опорним штирем, що опирається своїм скосом на клин, стрижень із фіксуючою головкою, розташований у клині в глухому отворі меншого діаметра, кнопку з наскрізним східчастим отвором, призначеним для розміщення фіксуючої головки стрижня, і встановлену з можливістю переміщення співвісно зі стрижнем у виконаному в клині глухому отворі більшого діаметра, а також таровану пружину стиску, розташовануміж...

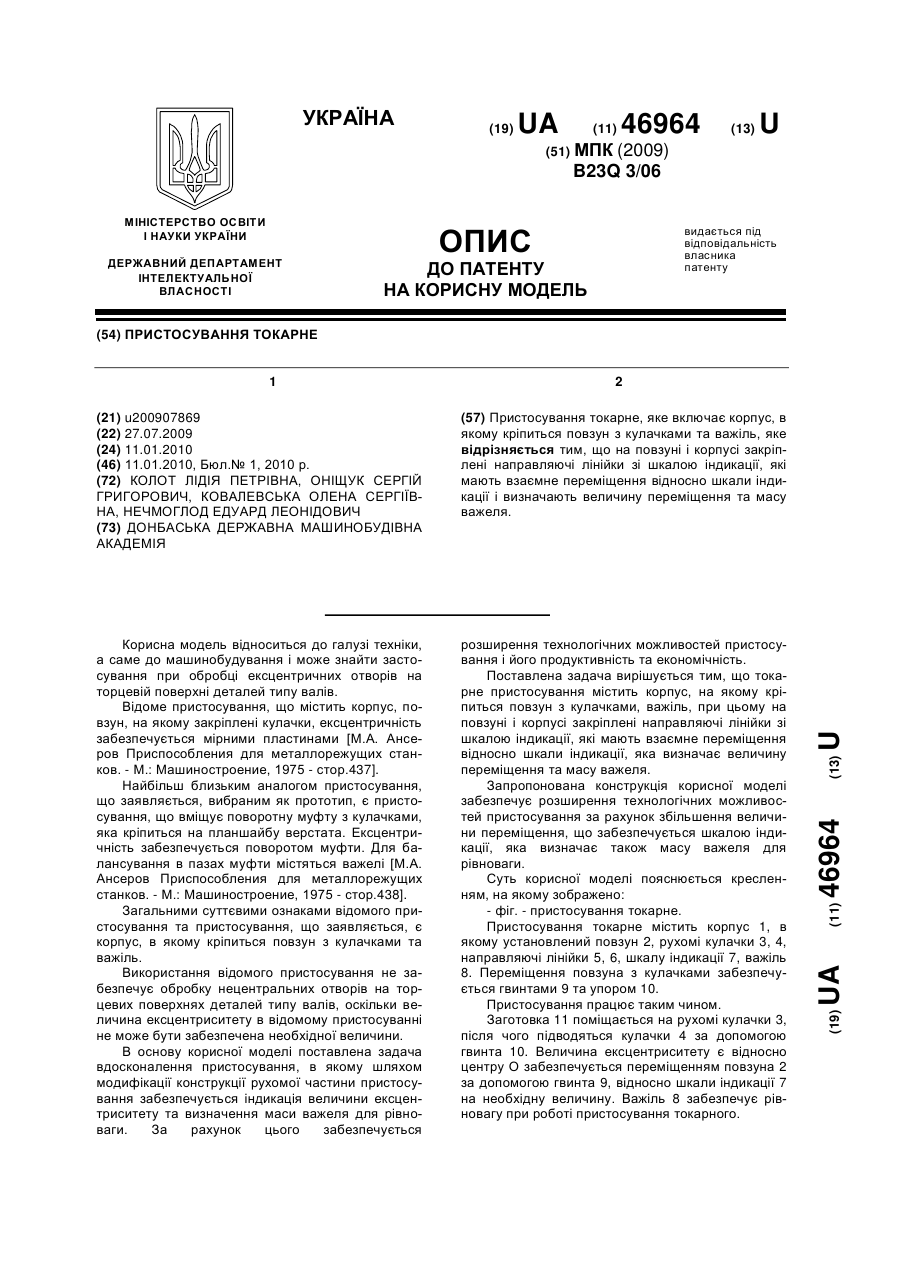

Номер патенту: 46964

Опубліковано: 11.01.2010

Автори: Колот Лідія Петрівна, Ковалевська Олена Сергіївна, Онищук Сергій Григорович, Нечмоглод Едуард Леонідович

МПК: B23Q 3/06

Мітки: токарне, пристосування

Формула / Реферат:

Пристосування токарне, яке включає корпус, в якому кріпиться повзун з кулачками та важіль, яке відрізняється тим, що на повзуні і корпусі закріплені направляючі лінійки зі шкалою індикації, які мають взаємне переміщення відносно шкали індикації і визначають величину переміщення та масу важеля.

Номер патенту: 87447

Опубліковано: 27.07.2009

Автор: Крамер Дітмар

МПК: B23Q 3/06, B23B 31/20

Мітки: пристрій, цанги, затискний, патроні, фіксації

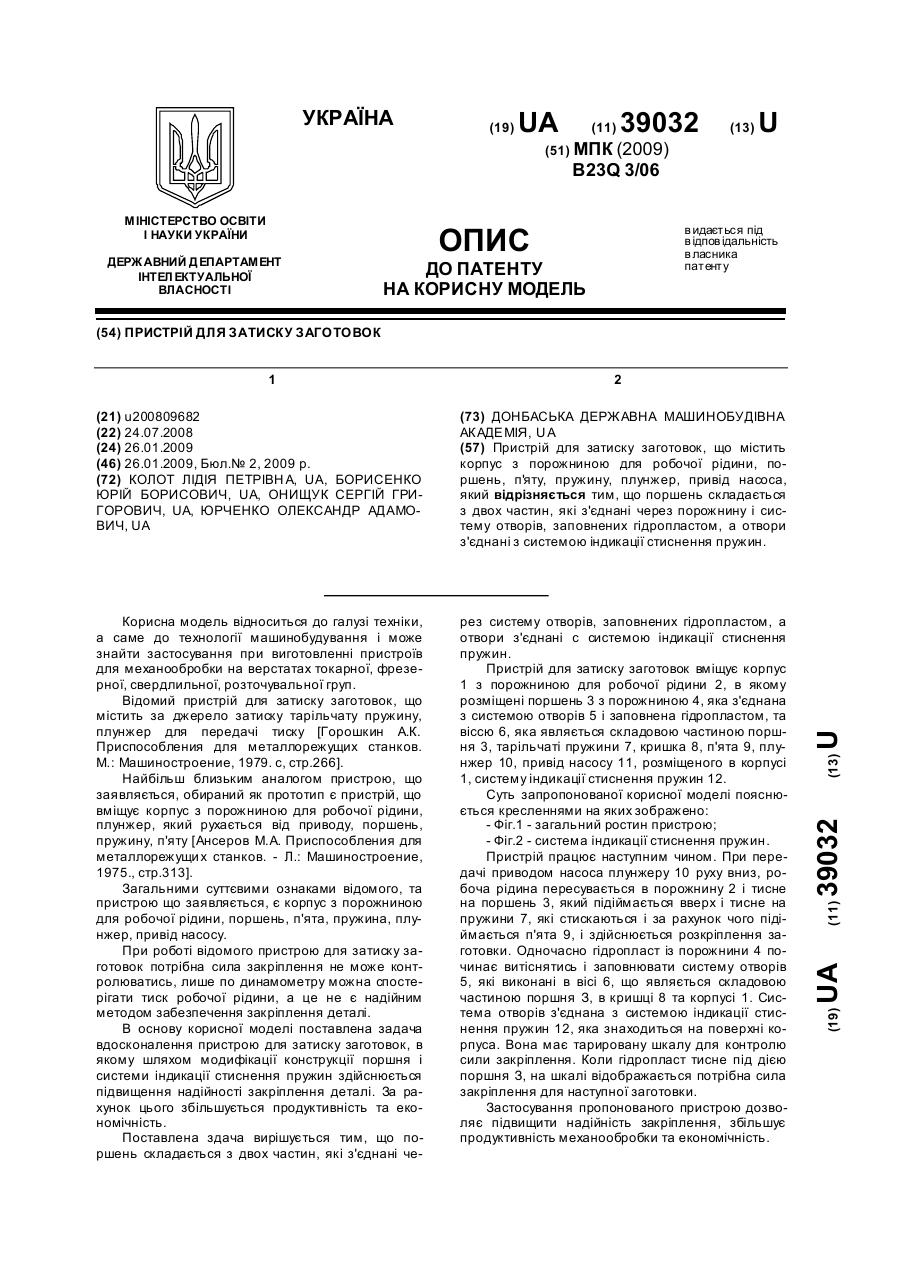

Номер патенту: 39032

Опубліковано: 26.01.2009

Автори: Онищук Сергій Григорович, Юрченко Олександр Адамович, Борисенко Юрій Борисович, Колот Лідія Петрівна

МПК: B23Q 3/06

Мітки: затиску, пристрій, заготовок

Формула / Реферат:

Пристрій для затиску заготовок, що містить корпус з порожниною для робочої рідини, поршень, п'яту, пружину, плунжер, привід насоса, який відрізняється тим, що поршень складається з двох частин, які з'єднані через порожнину і систему отворів, заповнених гідропластом, а отвори з'єднані з системою індикації стиснення пружин.

Номер патенту: 34438

Опубліковано: 11.08.2008

Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23B 39/00, B23Q 3/06

Мітки: плита, змінна

Формула / Реферат:

Змінна плита, що має установні пальці та стопорні гайки, яка відрізняється тим, що має корпус, в якому розміщуються підвідні масляні магістралі та масляні резервуари кільцевого типу з тонкими стінками отворів, діаметри яких відповідають розмірам установних пальців, вгвинчених у різьбові отвори заготовок, третім установним елементом є гвинтова регулювальна опора, розміщена на змінній плиті.

Номер патенту: 31468

Опубліковано: 10.04.2008

Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23B 39/00, B23Q 3/06

Мітки: патрон, автоматичним, токарний, самоцентруючий, приводом

Формула / Реферат:

Токарний самоцентруючий патрон з автоматичним приводом, який має корпус та кулачки, який відрізняється тим, що має плиту з радіальними пазами, які виконані під кутом 120 градусів один до одного, вздовж яких мають можливість переміщення кулачки з установними гвинтами та опорними елементами за допомогою направляючої планки й гвинта з лівою та правою різзю, причому один кінець гвинта має крок різі, вдвічі менший за інший.

Номер патенту: 30999

Опубліковано: 25.03.2008

Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23Q 3/06

Мітки: оправка, розтискна

Формула / Реферат:

Оправка розтискна, що має затискний клин та плунжери, розміщені в корпусі, яка відрізняється тим, що плунжери мають Т-подібні виступи, які співпадають з Т-подібними пазами затискного клина.

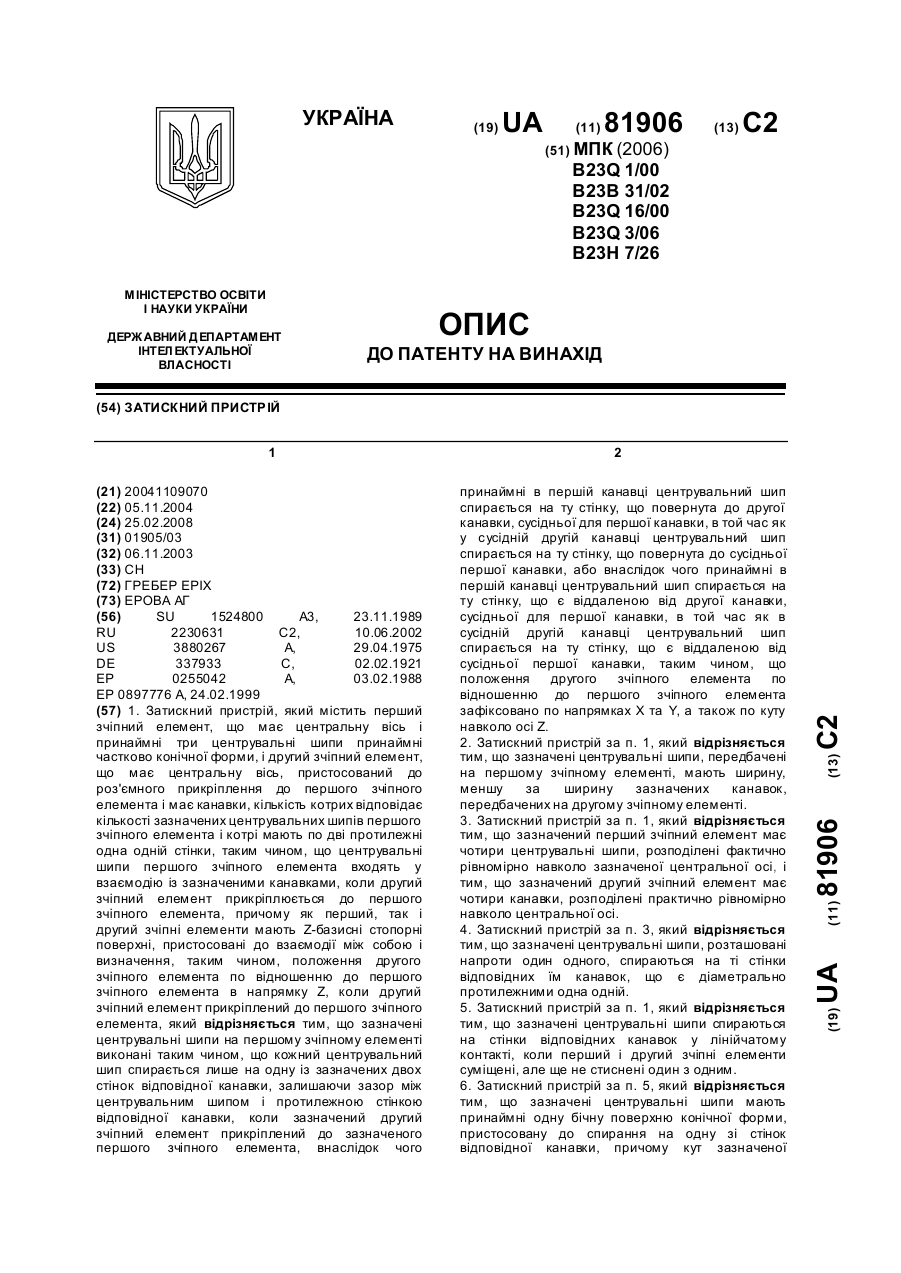

Номер патенту: 81906

Опубліковано: 25.02.2008

Автор: Гребер Еріх

МПК: B23B 31/02, B23Q 1/00, B23H 7/26 ...

Мітки: затискний, пристрій

Формула / Реферат:

1. Затискний пристрій, який містить перший зчіпний елемент, що має центральну вісь і принаймні три центрувальні шипи принаймні частково конічної форми, і другий зчіпний елемент, що має центральну вісь, пристосований до роз'ємного прикріплення до першого зчіпного елемента і має канавки, кількість котрих відповідає кількості зазначених центрувальних шипів першого зчіпного елемента і котрі мають по дві протилежні одна одній стінки, таким чином,...

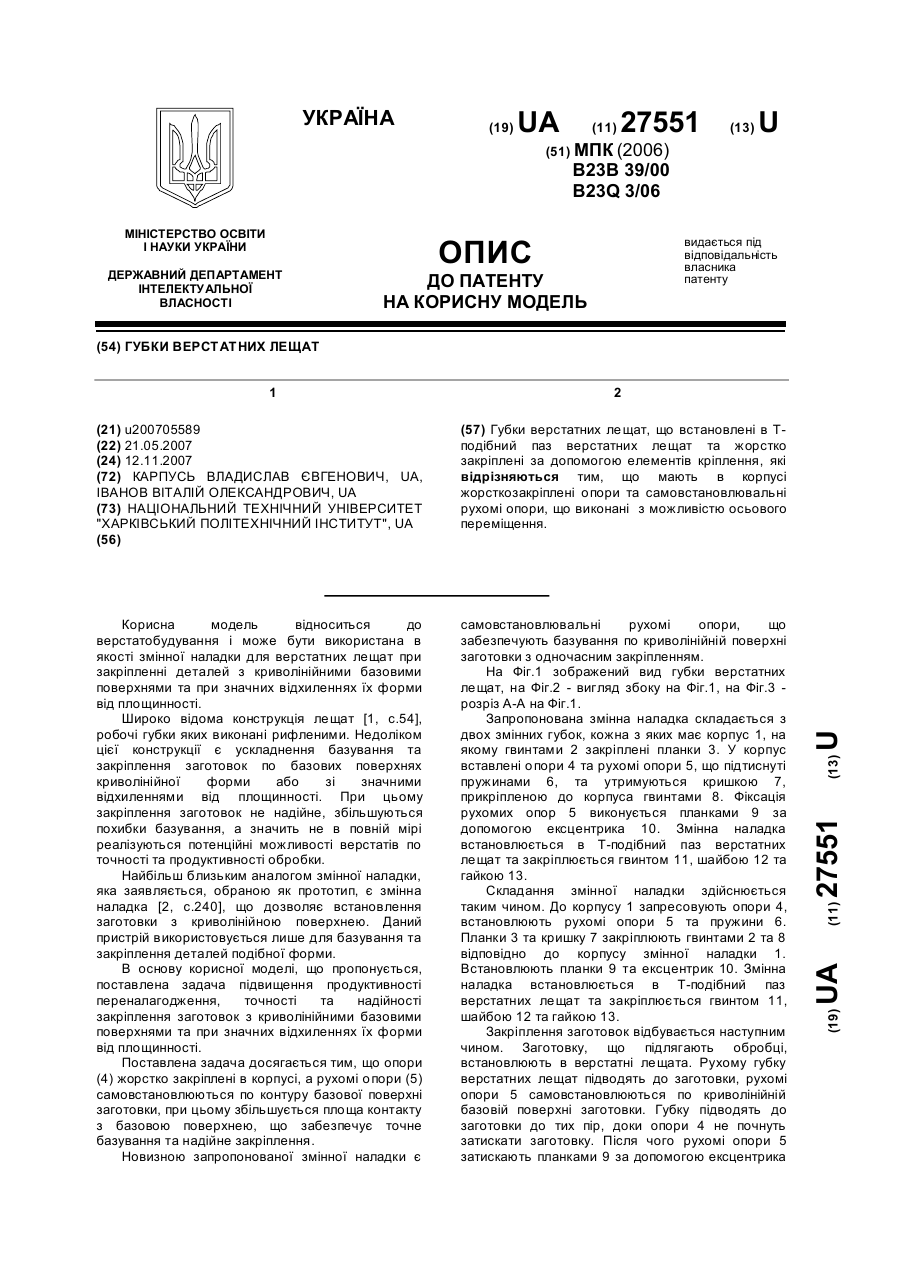

Номер патенту: 27551

Опубліковано: 12.11.2007

Автори: Карпусь Владислав Євгенович, Іванов Віталій Олександрович

МПК: B23Q 3/06, B23B 39/00

Мітки: лещат, верстатних, губки

Формула / Реферат:

Губки верстатних лещат, що встановлені в Т-подібний паз верстатних лещат та жорстко закріплені за допомогою елементів кріплення, які відрізняються тим, що мають в корпусі жорсткозакріплені опори та самовстановлювальні рухомі опори, що виконані  з можливістю осьового переміщення.

Номер патенту: 26713

Опубліковано: 10.10.2007

Автори: Тур Сергій Васильович, Сивоконь Олександр Федорович, Мінченко В'ячеслав Олексійович, Оттиско Федір Федорович

МПК: B23Q 3/06

Мітки: рами, вагонів, вантажних, бічної, обробки, надресорної, верстат, балки, спеціальний

Формула / Реферат:

1. Верстат спеціальний для обробки бічної рами надресорної балки вантажних вагонів, що містить станину з розміщеними на ній і забезпеченими індивідуальними приводами інструментальними вузлами, що включають закріплені на рухомих силових столах інструментальні головки, виконані з можливістю оперативної заміни установлених на них обробного інструмента, засобу керування приводами інструментальних вузлів і гідравлічними приводами закріплення...

Номер патенту: 24940

Опубліковано: 25.07.2007

Автори: Луцев Антон Юрійович, Колот Лідія Петрівна, Борисенко Юрій Борисович

МПК: B23Q 3/06

Мітки: пристосування, зубофрезерне

Формула / Реферат:

Пристосування зубофрезерне, що містить корпус, в якому кріпиться опорна втулка, циліндр з поршнем і центром упорним, постійні і змінні кулачки, силові вузли та гідравлічну насадку на піноль верстата, яке відрізняється тим, що в постійні кулачки вмонтований гідропласт, змінні кулачки мають антифрикційні накладки, а гідравлічна порожнина не зв'язана з гідроприводом.

Номер патенту: 18720

Опубліковано: 15.11.2006

Автори: Павленко Іван Іванович, Годунко Максим Олегович, Мажара Віталій Анатолійович

МПК: B23Q 3/06, B25J 18/00

Мітки: пристрій, двозахватний, робота, промислового

Формула / Реферат:

1. Двозахватний пристрій промислового робота для одночасного затиску двох деталей, який складається з механізму зміни захватів місцями, фланця, кисті та захватів, який відрізняється тим, що його устатковано гальмівним механізмом, а вісь захвату виконано паралельно осі руки робота.2. Двозахватний пристрій промислового робота за п. 1, який відрізняється тим, що як гальмівний механізм використано гідравлічні демпфери.

Номер патенту: 66631

Опубліковано: 17.05.2004

Автори: Гейчук Володимир Миколайович, Мухамед С.А. Ельжарадат, Литвин Олександр Валеріанович, Струтинський Василь Борисович, Кравець Олександр Михайлович

МПК: B23Q 3/06

Мітки: гідроциліндр, затискний, високообертовий

Формула / Реферат:

Високообертовий затискний гідроциліндр, що містить корпус з порожниною, шток з поршнем і маслопідвід з нерухомою та обертовою втулками з підшипниками, який відрізняється тим, що він обладнаний торцевим металевим ущільненням, в якому виконано ряд отворів, осі яких паралельні його бічним поверхням, і яке встановлене по обидва боки нерухомої втулки, та на бічних поверхнях втулки виконано ряд заглиблень, які утворюють гідростатичний та...

Номер патенту: 45384

Опубліковано: 15.04.2002

Автори: Кохтенко Олександр Васильович, Берестовий Анатолій Михайлович

МПК: B23Q 3/06

Мітки: тонкостінних, пристрій, деталей, затиску

Формула / Реферат:

Пристрій для затиску тонкостінних деталей, що містить стояки з установленими на них рухливими упорами, підставку та розміщений в середині деталі з можливістю вертикального переміщення розпірний вузол з притискними елементами, який відрізняється тим, що розпірний вузол виконаний у вигляді півкілець, шарнірно з'єднаних з одного боку, а з другого боку їх кінці з'єднані гвинтовою розпіркою, при цьому по зовнішньому колу півкілець розташовані...

Номер патенту: 14879

Опубліковано: 18.02.1997

Автор: Казакевіч Александр Вільямовіч

МПК: B25B 7/00, B23Q 3/06

Мітки: підсиленим, стисненням, затискач

Формула / Реферат:

Зажим с усиленным сжатием, содержащий первую ручку с первой губкой, подвижной второй губкой и повторно установленной на ней второй ручкой, соединенной с первой ручкой средством блокирования и разблокирования зажима, выполненным в виде первого и второго рычагов, причем первый рычаг одним из своих концов поворотно связан со средней частью второй ручки, вторым концом - с первой ручкой, второй рычаг, предназначенный для разблокирования зажима,...
