Пристосування зубофрезерне
Номер патенту: 66272
Опубліковано: 26.12.2011
Автори: Колот Лідія Петрівна, Сігіда Тетяна Михайлівна, Борисенко Юрій Борисович
Формула / Реферат
Пристосування зубофрезерне, що містить корпус, в якому кріпиться опорна втулка, плаваючий центр, важелі, кулачки, силові вузли та гідравлічну насадку на піноль верстата, яке відрізняється тим, що на опорній втулці насажена і вільно обертається сферична опорна втулка, до якої прикріплені важелі затискання кулачків, а плаваючий центр і сферична втулка піджимаються пружиною.
Текст

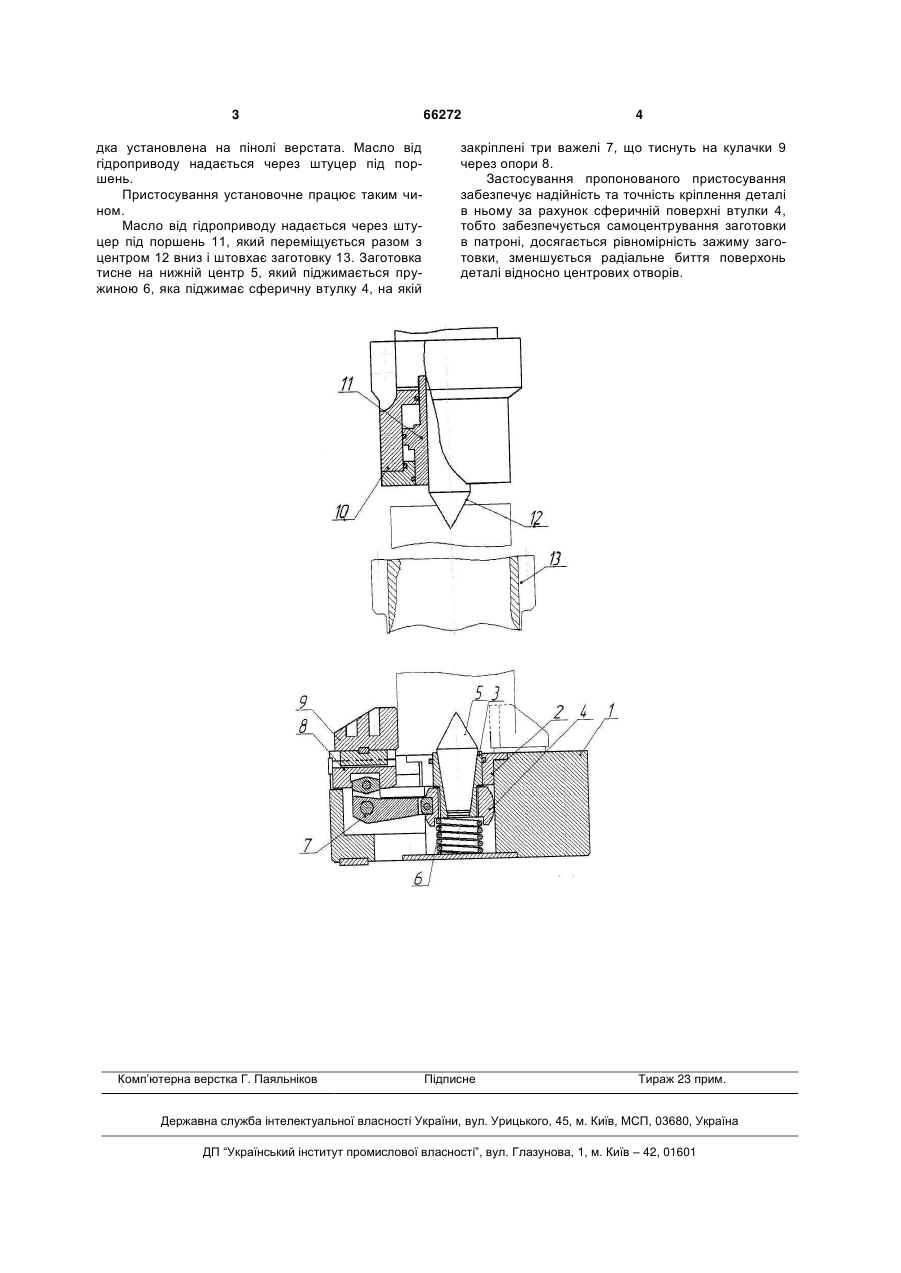

Пристосування зубофрезерне, що містить корпус, в якому кріпиться опорна втулка, плаваючий центр, важелі, кулачки, силові вузли та гідравлічну насадку на піноль верстата, яке відрізняється тим, що на опорній втулці насажена і вільно обертається сферична опорна втулка, до якої прикріплені важелі затискання кулачків, а плаваючий центр і сферична втулка піджимаються пружиною. (19) (21) u201107876 (22) 22.06.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) БОРИСЕНКО ЮРІЙ БОРИСОВИЧ, КОЛОТ ЛІДІЯ ПЕТРІВНА, СІГІДА ТЕТЯНА МИХАЙЛІВНА (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 дка установлена на пінолі верстата. Масло від гідроприводу надається через штуцер під поршень. Пристосування установочне працює таким чином. Масло від гідроприводу надається через штуцер під поршень 11, який переміщується разом з центром 12 вниз і штовхає заготовку 13. Заготовка тисне на нижній центр 5, який піджимається пружиною 6, яка піджимає сферичну втулку 4, на якій Комп’ютерна верстка Г. Паяльніков 66272 4 закріплені три важелі 7, що тиснуть на кулачки 9 через опори 8. Застосування пропонованого пристосування забезпечує надійність та точність кріплення деталі в ньому за рахунок сферичній поверхні втулки 4, тобто забезпечується самоцентрування заготовки в патроні, досягається рівномірність зажиму заготовки, зменшується радіальне биття поверхонь деталі відносно центрових отворів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGear-milling device
Автори англійськоюBorysenko Yurii Borysovych, Kolot Lidia Petrivna, Sihida Tetiana Mykhailivna
Назва патенту російськоюПриспособление зубофрезерное
Автори російськоюБорисенко Юрий Борисович, Колот Лидия Петровна, Сигида Татьяна Михайловна
МПК / Мітки
МПК: B23B 1/00
Мітки: пристосування, зубофрезерне
