Спосіб захисту вимірювального пристрою від навмисного порушення роботи

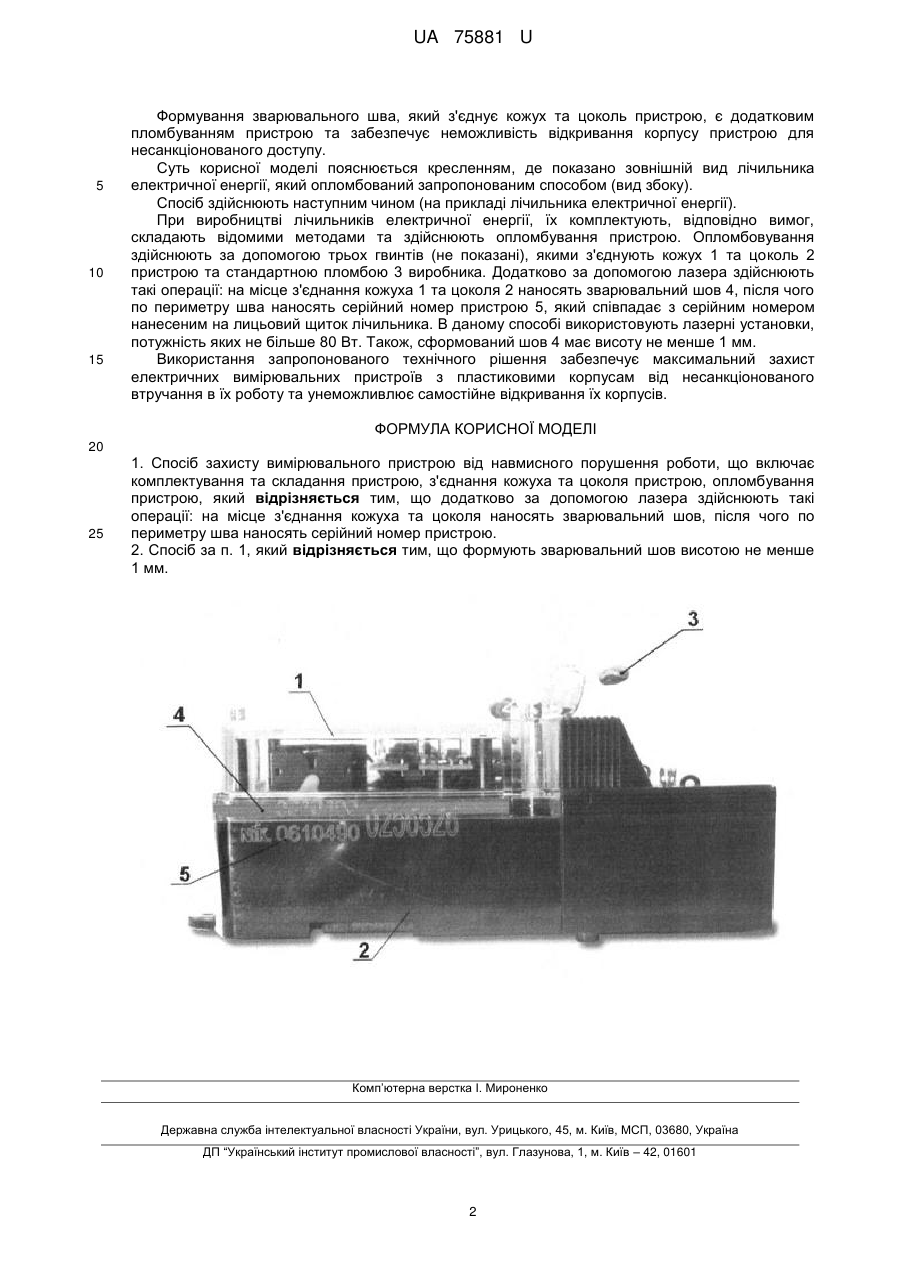

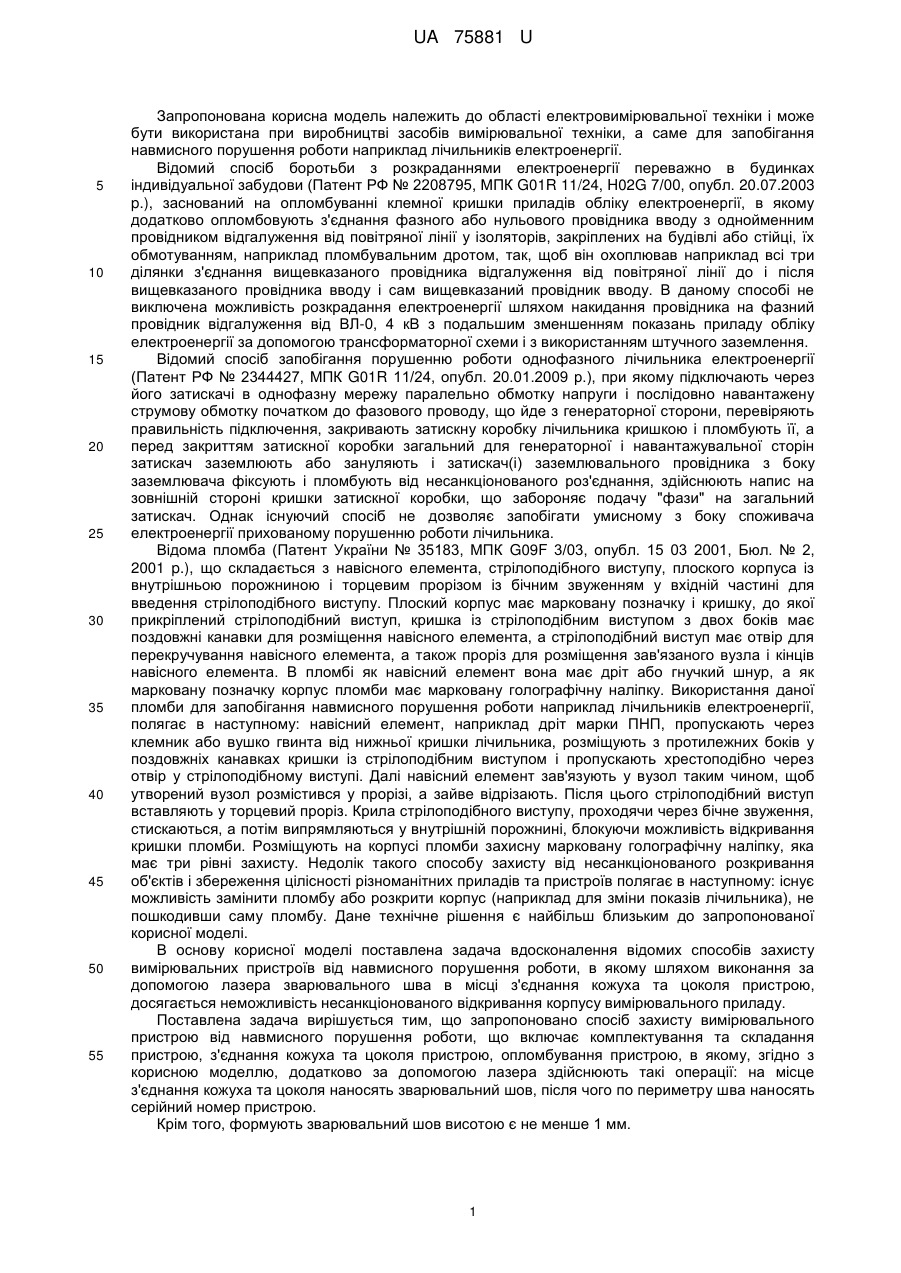

Реферат: Спосіб захисту вимірювального пристрою від навмисного порушення роботи включає комплектування та складання пристрою, з'єднання кожуха та цоколя пристрою, опломбування пристрою. Додатково за допомогою лазера здійснюють такі операції: на місце з'єднання кожуха та цоколя наносять зварювальний шов, після чого по периметру шва наносять серійний номер пристрою. UA 75881 U (54) СПОСІБ ЗАХИСТУ ВИМІРЮВАЛЬНОГО ПРИСТРОЮ ВІД НАВМИСНОГО ПОРУШЕННЯ РОБОТИ UA 75881 U UA 75881 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до області електровимірювальної техніки і може бути використана при виробництві засобів вимірювальної техніки, а саме для запобігання навмисного порушення роботи наприклад лічильників електроенергії. Відомий спосіб боротьби з розкраданнями електроенергії переважно в будинках індивідуальної забудови (Патент РФ № 2208795, МПК G01R 11/24, H02G 7/00, опубл. 20.07.2003 p.), заснований на опломбуванні клемної кришки приладів обліку електроенергії, в якому додатково опломбовують з'єднання фазного або нульового провідника вводу з однойменним провідником відгалуження від повітряної лінії у ізоляторів, закріплених на будівлі або стійці, їх обмотуванням, наприклад пломбувальним дротом, так, щоб він охоплював наприклад всі три ділянки з'єднання вищевказаного провідника відгалуження від повітряної лінії до і після вищевказаного провідника вводу і сам вищевказаний провідник вводу. В даному способі не виключена можливість розкрадання електроенергії шляхом накидання провідника на фазний провідник відгалуження від ВЛ-0, 4 кВ з подальшим зменшенням показань приладу обліку електроенергії за допомогою трансформаторної схеми і з використанням штучного заземлення. Відомий спосіб запобігання порушенню роботи однофазного лічильника електроенергії (Патент РФ № 2344427, МПК G01R 11/24, опубл. 20.01.2009 р.), при якому підключають через його затискачі в однофазну мережу паралельно обмотку напруги і послідовно навантажену струмову обмотку початком до фазового проводу, що йде з генераторної сторони, перевіряють правильність підключення, закривають затискну коробку лічильника кришкою і пломбують її, а перед закриттям затискної коробки загальний для генераторної і навантажувальної сторін затискач заземлюють або зануляють і затискач(і) заземлювального провідника з боку заземлювача фіксують і пломбують від несанкціонованого роз'єднання, здійснюють напис на зовнішній стороні кришки затискної коробки, що забороняє подачу "фази" на загальний затискач. Однак існуючий спосіб не дозволяє запобігати умисному з боку споживача електроенергії прихованому порушенню роботи лічильника. Відома пломба (Патент України № 35183, МПК G09F 3/03, опубл. 15 03 2001, Бюл. № 2, 2001 p.), що складається з навісного елемента, стрілоподібного виступу, плоского корпуса із внутрішньою порожниною і торцевим прорізом із бічним звуженням у вхідній частині для введення стрілоподібного виступу. Плоский корпус має марковану позначку і кришку, до якої прикріплений стрілоподібний виступ, кришка із стрілоподібним виступом з двох боків має поздовжні канавки для розміщення навісного елемента, а стрілоподібний виступ має отвір для перекручування навісного елемента, а також проріз для розміщення зав'язаного вузла і кінців навісного елемента. В пломбі як навісний елемент вона має дріт або гнучкий шнур, а як марковану позначку корпус пломби має марковану голографічну наліпку. Використання даної пломби для запобігання навмисного порушення роботи наприклад лічильників електроенергії, полягає в наступному: навісний елемент, наприклад дріт марки ПНП, пропускають через клемник або вушко гвинта від нижньої кришки лічильника, розміщують з протилежних боків у поздовжніх канавках кришки із стрілоподібним виступом і пропускають хрестоподібно через отвір у стрілоподібному виступі. Далі навісний елемент зав'язують у вузол таким чином, щоб утворений вузол розмістився у прорізі, а зайве відрізають. Після цього стрілоподібний виступ вставляють у торцевий проріз. Крила стрілоподібного виступу, проходячи через бічне звуження, стискаються, а потім випрямляються у внутрішній порожнині, блокуючи можливість відкривання кришки пломби. Розміщують на корпусі пломби захисну марковану голографічну наліпку, яка має три рівні захисту. Недолік такого способу захисту від несанкціонованого розкривання об'єктів і збереження цілісності різноманітних приладів та пристроїв полягає в наступному: існує можливість замінити пломбу або розкрити корпус (наприклад для зміни показів лічильника), не пошкодивши саму пломбу. Дане технічне рішення є найбільш близьким до запропонованої корисної моделі. В основу корисної моделі поставлена задача вдосконалення відомих способів захисту вимірювальних пристроїв від навмисного порушення роботи, в якому шляхом виконання за допомогою лазера зварювального шва в місці з'єднання кожуха та цоколя пристрою, досягається неможливість несанкціонованого відкривання корпусу вимірювального приладу. Поставлена задача вирішується тим, що запропоновано спосіб захисту вимірювального пристрою від навмисного порушення роботи, що включає комплектування та складання пристрою, з'єднання кожуха та цоколя пристрою, опломбування пристрою, в якому, згідно з корисною моделлю, додатково за допомогою лазера здійснюють такі операції: на місце з'єднання кожуха та цоколя наносять зварювальний шов, після чого по периметру шва наносять серійний номер пристрою. Крім того, формують зварювальний шов висотою є не менше 1 мм. 1 UA 75881 U 5 10 15 Формування зварювального шва, який з'єднує кожух та цоколь пристрою, є додатковим пломбуванням пристрою та забезпечує неможливість відкривання корпусу пристрою для несанкціонованого доступу. Суть корисної моделі пояснюється кресленням, де показано зовнішній вид лічильника електричної енергії, який опломбований запропонованим способом (вид збоку). Спосіб здійснюють наступним чином (на прикладі лічильника електричної енергії). При виробництві лічильників електричної енергії, їх комплектують, відповідно вимог, складають відомими методами та здійснюють опломбування пристрою. Опломбовування здійснюють за допомогою трьох гвинтів (не показані), якими з'єднують кожух 1 та цоколь 2 пристрою та стандартною пломбою 3 виробника. Додатково за допомогою лазера здійснюють такі операції: на місце з'єднання кожуха 1 та цоколя 2 наносять зварювальний шов 4, після чого по периметру шва наносять серійний номер пристрою 5, який співпадає з серійним номером нанесеним на лицьовий щиток лічильника. В даному способі використовують лазерні установки, потужність яких не більше 80 Вт. Також, сформований шов 4 має висоту не менше 1 мм. Використання запропонованого технічного рішення забезпечує максимальний захист електричних вимірювальних пристроїв з пластиковими корпусам від несанкціонованого втручання в їх роботу та унеможливлює самостійне відкривання їх корпусів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Спосіб захисту вимірювального пристрою від навмисного порушення роботи, що включає комплектування та складання пристрою, з'єднання кожуха та цоколя пристрою, опломбування пристрою, який відрізняється тим, що додатково за допомогою лазера здійснюють такі операції: на місце з'єднання кожуха та цоколя наносять зварювальний шов, після чого по периметру шва наносять серійний номер пристрою. 2. Спосіб за п. 1, який відрізняється тим, що формують зварювальний шов висотою не менше 1 мм. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
