Кабель контрольний гнучкий шахтний

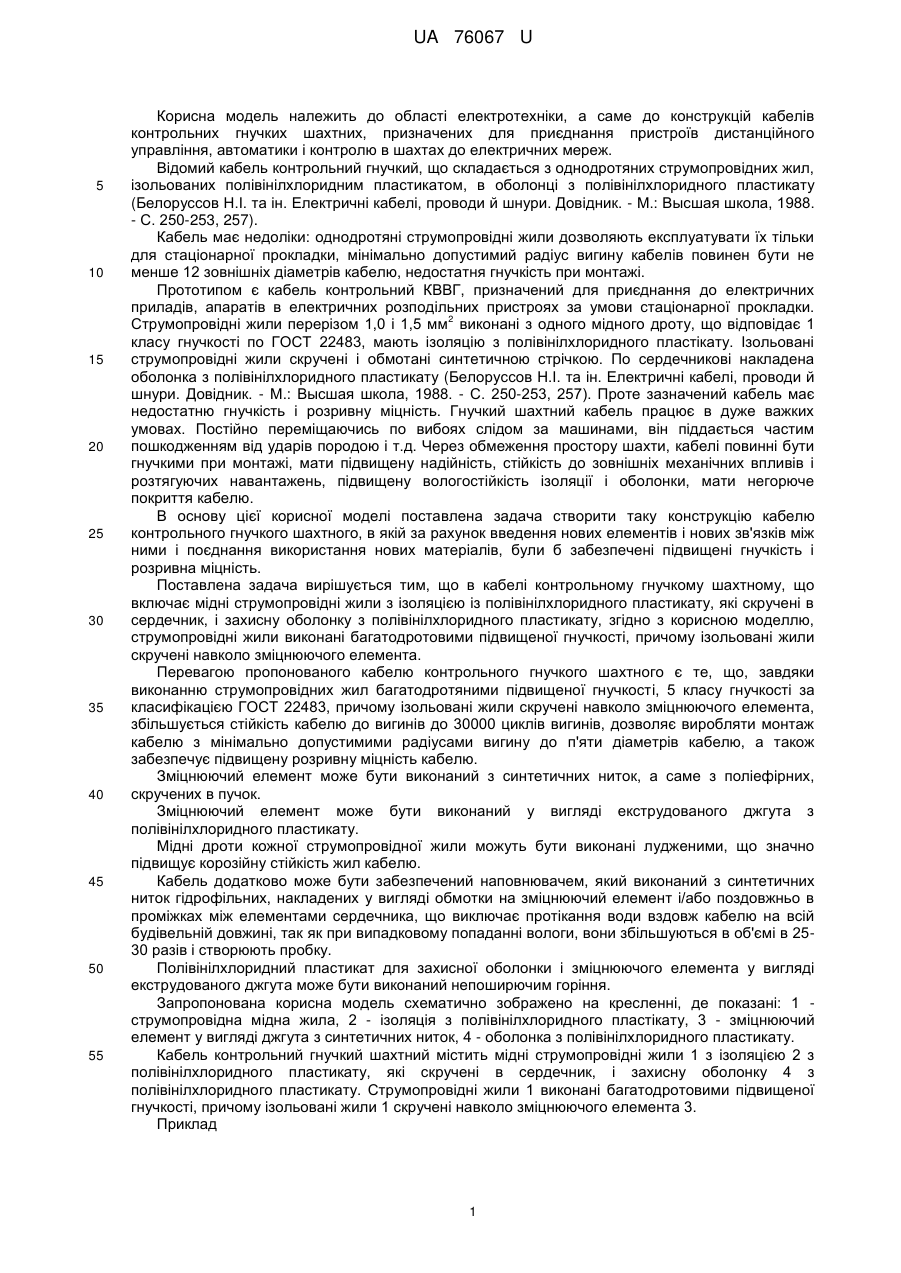

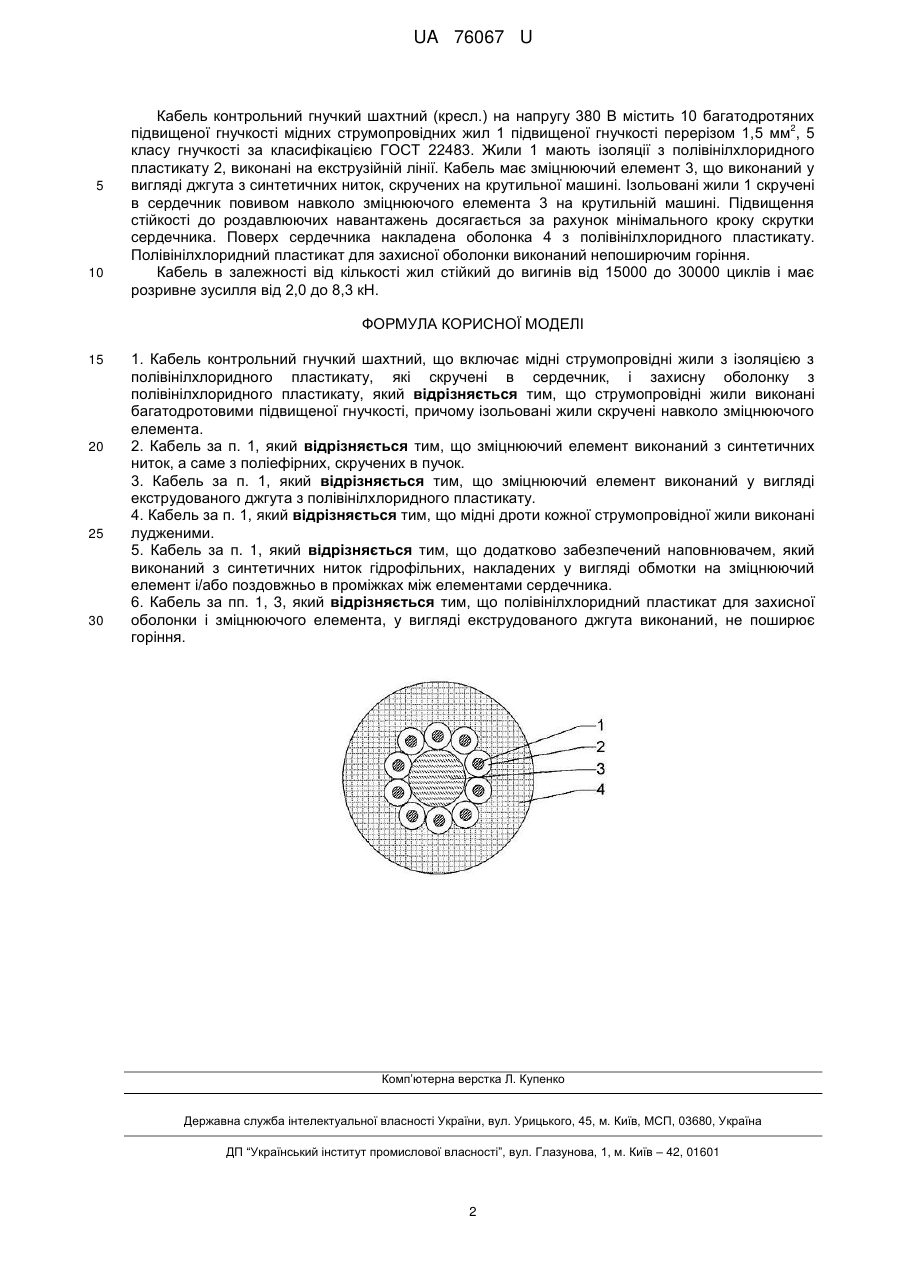

Реферат: Кабель контрольний гнучкий шахтний, що включає мідні струмопровідні жили з ізоляцією з полівінілхлоридного пластикату, які скручені в сердечник, і захисну оболонку з полівінілхлоридного пластикату, причому струмопровідні жили виконані багатодротовими підвищеної гнучкості, а ізольовані жили скручені навколо зміцнюючого елемента. UA 76067 U (54) КАБЕЛЬ КОНТРОЛЬНИЙ ГНУЧКИЙ ШАХТНИЙ UA 76067 U UA 76067 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електротехніки, а саме до конструкцій кабелів контрольних гнучких шахтних, призначених для приєднання пристроїв дистанційного управління, автоматики і контролю в шахтах до електричних мереж. Відомий кабель контрольний гнучкий, що складається з однодротяних струмопровідних жил, ізольованих полівінілхлоридним пластикатом, в оболонці з полівінілхлоридного пластикату (Белоруссов Н.І. та ін. Електричні кабелі, проводи й шнури. Довідник. - М.: Высшая школа, 1988. - С. 250-253, 257). Кабель має недоліки: однодротяні струмопровідні жили дозволяють експлуатувати їх тільки для стаціонарної прокладки, мінімально допустимий радіус вигину кабелів повинен бути не менше 12 зовнішніх діаметрів кабелю, недостатня гнучкість при монтажі. Прототипом є кабель контрольний КВВГ, призначений для приєднання до електричних приладів, апаратів в електричних розподільних пристроях за умови стаціонарної прокладки. 2 Струмопровідні жили перерізом 1,0 і 1,5 мм виконані з одного мідного дроту, що відповідає 1 класу гнучкості по ГОСТ 22483, мають ізоляцію з полівінілхлоридного пластікату. Ізольовані струмопровідні жили скручені і обмотані синтетичною стрічкою. По сердечникові накладена оболонка з полівінілхлоридного пластикату (Белоруссов Н.І. та ін. Електричні кабелі, проводи й шнури. Довідник. - М.: Высшая школа, 1988. - С. 250-253, 257). Проте зазначений кабель має недостатню гнучкість і розривну міцність. Гнучкий шахтний кабель працює в дуже важких умовах. Постійно переміщаючись по вибоях слідом за машинами, він піддається частим пошкодженням від ударів породою і т.д. Через обмеження простору шахти, кабелі повинні бути гнучкими при монтажі, мати підвищену надійність, стійкість до зовнішніх механічних впливів і розтягуючих навантажень, підвищену вологостійкість ізоляції і оболонки, мати негорюче покриття кабелю. В основу цієї корисної моделі поставлена задача створити таку конструкцію кабелю контрольного гнучкого шахтного, в якій за рахунок введення нових елементів і нових зв'язків між ними і поєднання використання нових матеріалів, були б забезпечені підвищені гнучкість і розривна міцність. Поставлена задача вирішується тим, що в кабелі контрольному гнучкому шахтному, що включає мідні струмопровідні жили з ізоляцією із полівінілхлоридного пластикату, які скручені в сердечник, і захисну оболонку з полівінілхлоридного пластикату, згідно з корисною моделлю, струмопровідні жили виконані багатодротовими підвищеної гнучкості, причому ізольовані жили скручені навколо зміцнюючого елемента. Перевагою пропонованого кабелю контрольного гнучкого шахтного є те, що, завдяки виконанню струмопровідних жил багатодротяними підвищеної гнучкості, 5 класу гнучкості за класифікацією ГОСТ 22483, причому ізольовані жили скручені навколо зміцнюючого елемента, збільшується стійкість кабелю до вигинів до 30000 циклів вигинів, дозволяє виробляти монтаж кабелю з мінімально допустимими радіусами вигину до п'яти діаметрів кабелю, а також забезпечує підвищену розривну міцність кабелю. Зміцнюючий елемент може бути виконаний з синтетичних ниток, а саме з поліефірних, скручених в пучок. Зміцнюючий елемент може бути виконаний у вигляді екструдованого джгута з полівінілхлоридного пластикату. Мідні дроти кожної струмопровідної жили можуть бути виконані лудженими, що значно підвищує корозійну стійкість жил кабелю. Кабель додатково може бути забезпечений наповнювачем, який виконаний з синтетичних ниток гідрофільних, накладених у вигляді обмотки на зміцнюючий елемент і/або поздовжньо в проміжках між елементами сердечника, що виключає протікання води вздовж кабелю на всій будівельній довжині, так як при випадковому попаданні вологи, вони збільшуються в об'ємі в 2530 разів і створюють пробку. Полівінілхлоридний пластикат для захисної оболонки і зміцнюючого елемента у вигляді екструдованого джгута може бути виконаний непоширючим горіння. Запропонована корисна модель схематично зображено на кресленні, де показані: 1 струмопровідна мідна жила, 2 - ізоляція з полівінілхлоридного пластікату, 3 - зміцнюючий елемент у вигляді джгута з синтетичних ниток, 4 - оболонка з полівінілхлоридного пластикату. Кабель контрольний гнучкий шахтний містить мідні струмопровідні жили 1 з ізоляцією 2 з полівінілхлоридного пластикату, які скручені в сердечник, і захисну оболонку 4 з полівінілхлоридного пластикату. Струмопровідні жили 1 виконані багатодротовими підвищеної гнучкості, причому ізольовані жили 1 скручені навколо зміцнюючого елемента 3. Приклад 1 UA 76067 U 5 10 Кабель контрольний гнучкий шахтний (кресл.) на напругу 380 В містить 10 багатодротяних 2 підвищеної гнучкості мідних струмопровідних жил 1 підвищеної гнучкості перерізом 1,5 мм , 5 класу гнучкості за класифікацією ГОСТ 22483. Жили 1 мають ізоляції з полівінілхлоридного пластикату 2, виконані на екструзійній лінії. Кабель має зміцнюючий елемент 3, що виконаний у вигляді джгута з синтетичних ниток, скручених на крутильної машині. Ізольовані жили 1 скручені в сердечник повивом навколо зміцнюючого елемента 3 на крутильній машині. Підвищення стійкості до роздавлюючих навантажень досягається за рахунок мінімального кроку скрутки сердечника. Поверх сердечника накладена оболонка 4 з полівінілхлоридного пластикату. Полівінілхлоридний пластикат для захисної оболонки виконаний непоширючим горіння. Кабель в залежності від кількості жил стійкий до вигинів від 15000 до 30000 циклів і має розривне зусилля від 2,0 до 8,3 кН. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 1. Кабель контрольний гнучкий шахтний, що включає мідні струмопровідні жили з ізоляцією з полівінілхлоридного пластикату, які скручені в сердечник, і захисну оболонку з полівінілхлоридного пластикату, який відрізняється тим, що струмопровідні жили виконані багатодротовими підвищеної гнучкості, причому ізольовані жили скручені навколо зміцнюючого елемента. 2. Кабель за п. 1, який відрізняється тим, що зміцнюючий елемент виконаний з синтетичних ниток, а саме з поліефірних, скручених в пучок. 3. Кабель за п. 1, який відрізняється тим, що зміцнюючий елемент виконаний у вигляді екструдованого джгута з полівінілхлоридного пластикату. 4. Кабель за п. 1, який відрізняється тим, що мідні дроти кожної струмопровідної жили виконані лудженими. 5. Кабель за п. 1, який відрізняється тим, що додатково забезпечений наповнювачем, який виконаний з синтетичних ниток гідрофільних, накладених у вигляді обмотки на зміцнюючий елемент і/або поздовжньо в проміжках між елементами сердечника. 6. Кабель за пп. 1, 3, який відрізняється тим, що полівінілхлоридний пластикат для захисної оболонки і зміцнюючого елемента, у вигляді екструдованого джгута виконаний, не поширює горіння. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
