Гнучкий електричний кабель

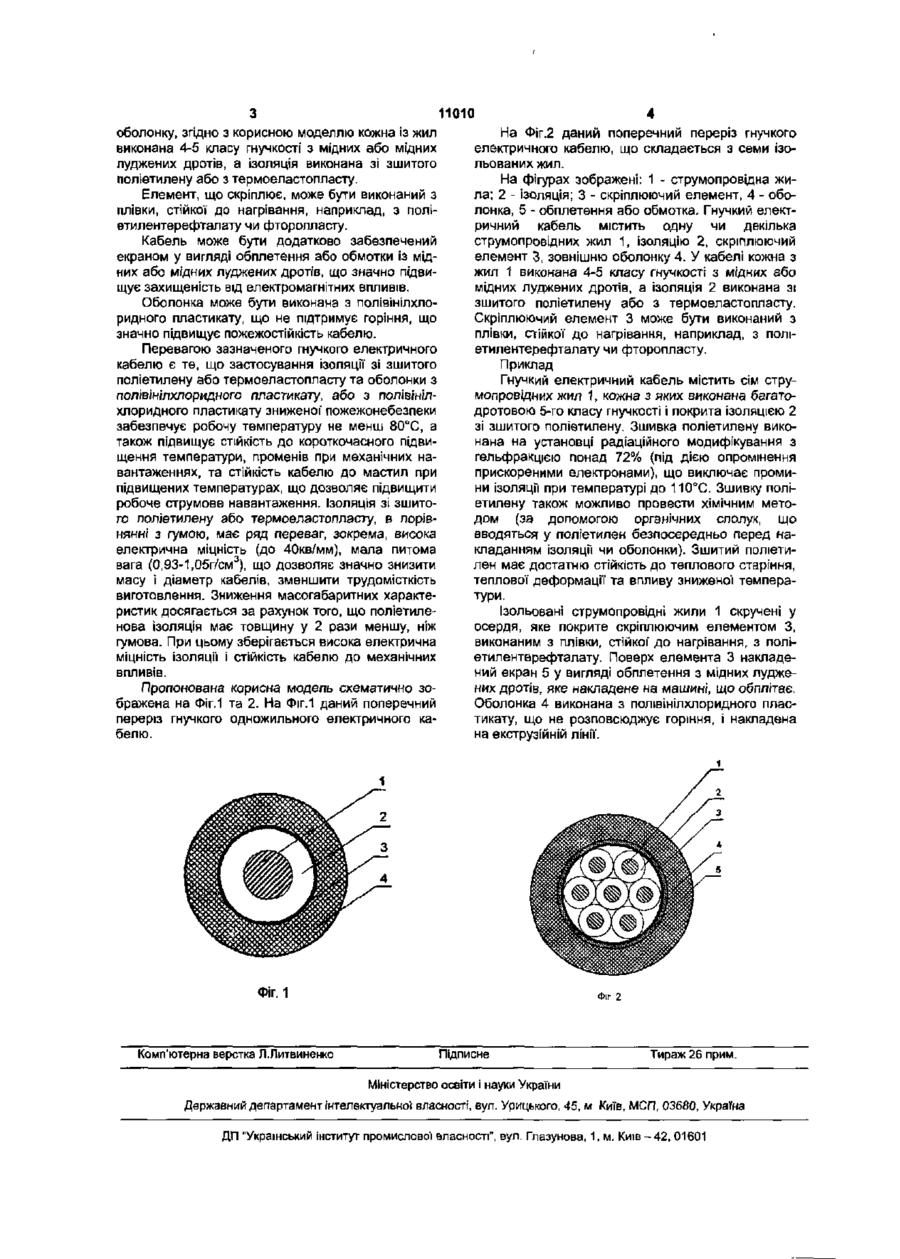

1 Гнучкий електричний кабель, що містить одну чи декілька струмопровідних жил з ізоляцією з полімерного матеріалу, скріплюючий елемент, оболонку, який відрізняється тим, що кожна із жил виконана 4-5 класу гнучкості з мідних або мід них луджених дротів, а ізоляція виконана зі зшитого поліетилену або з термоеластопласту 2. Кабель за п.1, який відрізняється тим, що скріплюючий елемент виконаний з плівки, стійкої до нагрівання, наприклад з поліетилентерефталату. 3. Кабель за п.1, який відрізняється тим, що додатково забезпечений екраном у вигляді обплетення або обмотки із мідних або мідних луджених дротів. 4 Кабель за будь-яким з пп.1-3, який відрізняється тим, що оболонка виконана з полівінілхлоридного пластикату, що не розповсюджує горіння. Корисна модель відноситься до області електротехніки, а саме до конструкцій гнучких електричних кабелів, призначених для приєднання до рухливих струмоприймачів, у силових ланцюгах на напругу до 6000В, а також у ланцюгах керування і контролю при напрузі до 660В. Кабелі у процесі тривалої експлуатації, що характеризується впливом агресивних середовищ (мастила і дизельне паливо), високих і низьких робочих температур (від плюс 90°С до мінус 50°С), піддаються різноманітним механічним впливам (вібрації, ударам, вигинам, вигинам із закручуванням, механічним навантаженням від інших предметів). Одним з основних показників, що характеризують поведінку кабелю у вказаних вище умовах є відсутність електричного пробою ізоляції, пошкоджень оболонки, мінімальна жорсткість кабелю, а також пожежобезпека кабелю Пожежобезпека кабелів характеризується стійкістю до розповсюдження горіння, відсутністю виділення корозійно-активних газів-галогенів та низьким димоутворенням Електрична міцність ізоляції, стійкість до механічних впливів і пожежобезпека кабелю забезпечуються в першу чергу матеріалом ізоляції й оболонки, а також конструкцією кабелю, зокрема числом і діаметром дротів струм оп ров ід но'і жили, відсутністю адгезії між жилою й ізоляцією, скруткою всіх жил багатожильних кабелів в одному напрямку, наявністю скріплюючого елемента. Відомі технічні рішення з часткового забезпечення стійкості до вказаних вище впливів за рахунок застосування ізоляції й оболонки з гуми, або ізоляції з гуми, а оболонки з полівінілхлоридного пластикату [Провода и кабели для подвижного состава рельсового транспорта и троллейбусов ТУ 16-705.465-87] Недоліками даних рішень є недостатня теплостійкість та низька пожежобезпека, що обумовлено низькими характеристиками матеріалів, які використовуються Прототипом є провід марки ППСРВМ і кабель марки КПСРВМ, що включає гнучку струмопровідну жилу, ізоляцію з гуми, та зовнішню оболонку з полівінілхлоридного пластикату. [Провода и кабели для подвижного состава рельсового транспорта и троллейбусов. ТУ 16-705. 465-87]. До основних недоліків зазначеного проводу і кабелю відноситься те, що вони мають робочу температуру не більш 70°С, великі діаметри і маси. В основу дійсної корисної моделі поставлена задача створити таку конструкцію гнучкого електричного кабелю, у якій за рахунок уведення нових елементів і застосування нових матеріалів була б забезпечена робоча температура на струмопровідній жилі до 80°С, при цьому кабель повинен мати мінімальний діаметр, масу і жорсткість. Рішення поставленої задачі досягається тим, що в гнучкому електричному кабелі, що включає одну чи декілька струмопровідних жил з ізоляцією з полімерного матеріалу, скріплюючий елемент, 11010 оболонку, згідно з корисною моделлю кожна із жил виконана 4-5 класу гнучкості з мідних або мідних луджених дротів, а ізоляція виконана зі зшитого поліетилену або з термоеластопласту. Елемент, що скріплює, може бути виконаний з плівки, стійкої до нагрівання, наприклад, з поліетилентерефтапату чи фторопласту. Кабель може бути додатково забезпечений екраном у вигляді обплетення або обмотки із мідних або мідних луджених дротів, що значно підвищує захищеність від електромагнітних впливів. Оболонка може бути виконана з полівінілхлоридного пластикату, що не підтримує горіння, що значно підвищує пожежостійкість кабелю. Перевагою зазначеного гнучкого електричного кабелю є те, що застосування ізоляції зі зшитого поліетилену або термоеластопласту та оболонки з полівінілхлоридного пластикату, або з полівінілхлоридного пластикату зниженої' пожежонебезпеки забезпечує робочу температуру не менш 80"С, а також підвищує стійкість до короткочасного підвищення температури, променів при механічних навантаженнях, та стійкість кабелю до мастил при підвищених температурах, що дозволяє підвищити робоче струмове навантаження. Ізоляція зі зшитого поліетилену або термоеластопласту, в порівнянні з гумою, має ряд переваг, зокрема, висока електрична міцність (до 40кв/мм), мала питома вага (0,93-1,05г/см3), що дозволяє значно знизити масу І діаметр кабелів, зменшити трудомісткість виготовлення. Зниження масогабаритних характеристик досягається за рахунок того, що поліетиленова ізоляція має товщину у 2 рази меншу, ніж гумова. При цьому зберігається висока електрична міцність ізоляції і стійкість кабелю до механічних впливів. Пропонована корисна модель схематично зображена на Фіг.1 та 2. На Фіг.1 даний поперечний переріз гнучкого одножильного електричного кабелю. На Фіг.2 даний поперечний переріз гнучкого електричного кабелю, що складається з семи ізольованих жил. На фігурах зображені: 1 - струмопровідна жила; 2 - ізоляція; 3 - скріплюючий елемент, 4 - оболонка, 5 - обплетення або обмотка. Гнучкий електричний кабель містить одну чи декілька струм оп ров ід них жил 1, ізоляцію 2, скріплюючий елемент 3, зовнішню оболонку 4. У кабелі кожна з жил 1 виконана 4-5 класу гнучкості з мідних або мідних луджених дротів, а ізоляція 2 виконана зі зшитого поліетилену або з термоеластопласту. Скріплюючий елемент 3 може бути виконаний з плівки, стійкої до нагрівання, наприклад, з поліетилентерефталату чи фторопласту. Приклад Гнучкий електричний кабель містить сім струмопровідних жил 1, кожна з яких виконана багатодротовою 5-го класу гнучкості і покрита ізоляцією 2 зі зшитого поліетилену. Зшивка поліетилену виконана на установці радіаційного модифікування з гельфракцією понад 72% (під дією опромінення прискореними електронами), що виключає промини ізоляції при температурі до 110°С. Зшивку поліетилену також можливо провести хімічним методом (за допомогою органічних сполук, що вводяться у поліетилен безпосередньо перед накладанням ізоляції чи оболонки). Зшитий поліетилен має достатню стійкість до теплового старіння, теплової деформації та впливу зниженої температури. Ізольовані струмопровідні жили 1 скручені у осердя, яке покрите скріплюючим елементом З, виконаним з плівки, стійкої' до нагрівання, з поліетилентерефталату. Поверх елемента 3 накладений екран 5 у вигляді обплетення з мідних луджених дротів, яке накладене на машині, що обплітає. Оболонка 4 виконана з полівінілхлоридного пластикату, що не розповсюджує горіння, і накладена на екструзійній лінії. Фіг. 1 Комп'ютерна верстка Л.Литвиненко Фіг 2 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
