Гнучкий кабель

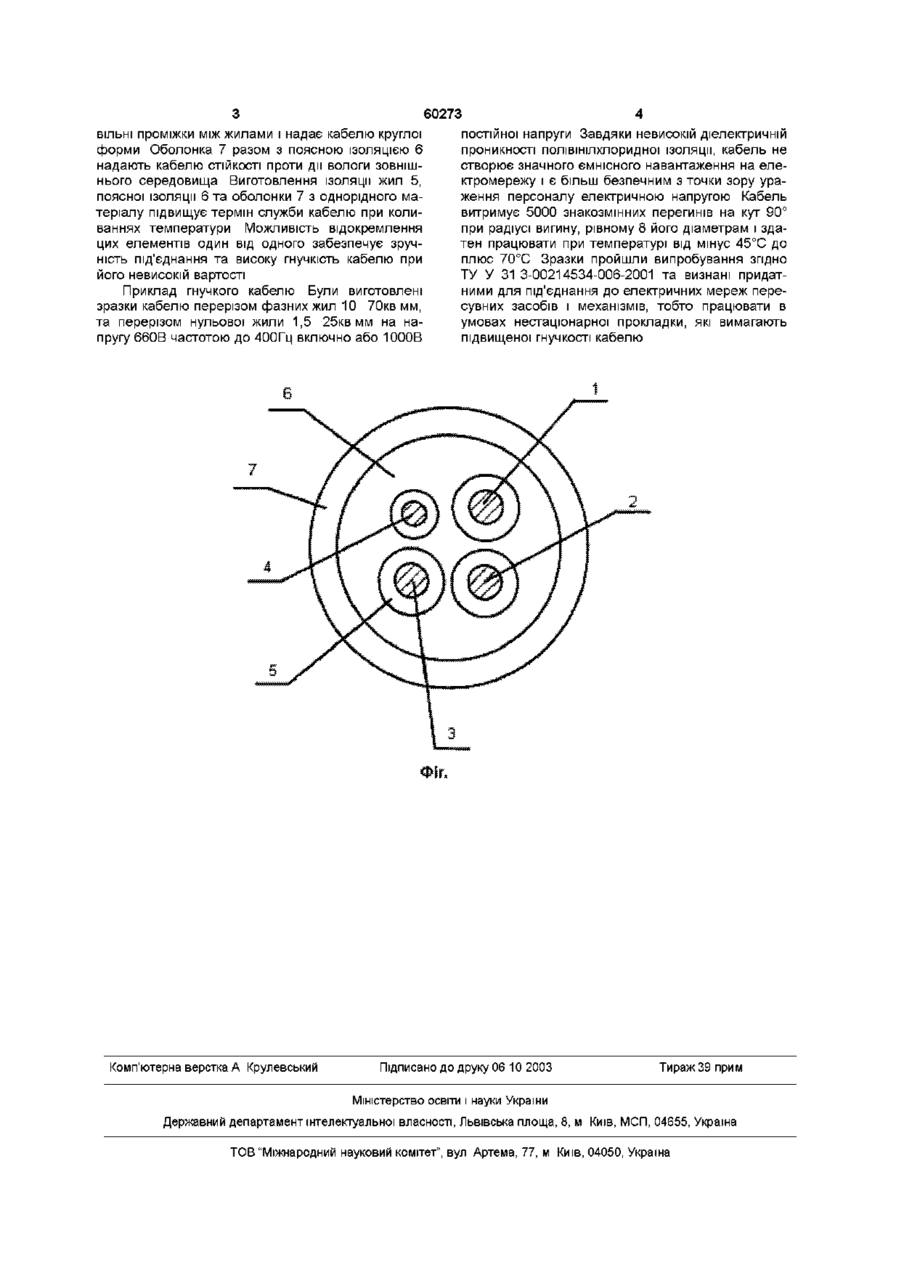

Гнучкий кабель, який містить скручені в одному напрямку струмопровідні жили, кожна з яких Відомий ізольований кабель, який містить струмопровідну жилу, ізольовану шарами полімерів на основі полюлефінів та неорганічних домішок [1] Його недоліком є неможливість передавання багатофазного струму Найбільш близьким до запропонованого винаходу є гнучкий кабель, який містить скручені в одному напрямку струмопровідні жили, ізольовані гумою, та нанесену поверх них оболонку на основі стирольного термоеластопласту з полімерними та мінеральними наповнювачами [2] Його недоліками є невисока СТІЙКІСТЬ до роздавлювання, дії зовнішнього середовища та відносно висока електрична ємність і високі втрати при підвищених частотах, внаслідок високої діелектричної проникності та невисоких ІЗОЛЯЦІЙНИХ якостей гуми Задачею запропонованого винаходу є підвищення споживних якостей кабелю за рахунок застосування матеріалу з більш низькою діелектричною проникністю, забезпечення економії матеріалів та покращення зручності під'єднання до споживача Поставлена задача вирішується поєднанням особливостей конструкції кабелю та матеріалів, з яких виготовлені його елементи ВІДПОВІДНІСТЬ критерію "новизна" гнучкому кабелю забезпечує те, що він додатково має під оболонкою випресовану суцільну поясну ІЗОЛЯЦІЮ, яка заповнює проміжки між жилами і виготовлена з можливістю одночасного відокремлення від ізоляції жил та оболонки, причому струмопровідні жили, покрита ІЗОЛЯЦІЄЮ, та неметалеву оболонку, який відрізняється тим, що додатково має під оболонкою випресовану суцільну поясну ІЗОЛЯЦІЮ, яка заповнює проміжки між жилами і виготовлена з можливістю одночасного відокремлення від ізоляції жил та оболонки, причому струмопровідні жили скручені з м'яких мідних дротин, мають різну площу перерізу та ВІДМІННОСТІ за кольором, а ІЗОЛЯЦІЯ жил, поясна ІЗОЛЯЦІЯ та оболонка виготовлені з полівшілхлоридного пластикату скручені з мяких мідних дротин, мають різну площу перерізу та ВІДМІННОСТІ за кольором, а ІЗОЛЯЦІЯ жил, поясна ІЗОЛЯЦІЯ та оболонка виготовлені з полівшілхлоридного пластикату Порівняння запропонованого рішення не тільки з прототипом, але й з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого кабелю критерію "суттєві відзнаки" На фіг наведено схематичне зображення перерізу запропонованого гнучкого кабелю Кабель містить струмопровідні жили 1, 2, 3 рівного та жилу 4 меншого перерізу Всі ЖИЛИ окремо ізольовані полівшілхлоридною ІЗОЛЯЦІЄЮ 5 та скручені разом в одному напрямку Поясна ІЗОЛЯЦІЯ 6 нанесена поверх ізоляції жил, а поверх неї накладена полівшілхлоридна оболонка 7 Кабель працює так Жили 1, 2, 3 є фазними і мають ВІДМІННОСТІ за кольором для розрізнення фаз Згідно ВИМОГ експлуатації в несиметричних режимах роботи споживачів, струм нульової жили значно менший за струм фазних жил, тому жила 4 має менший переріз, що дозволяє економити провідниковий матеріал кабелю Ця жила може використовуватись також для заземлення Але скручені разом жили різного діаметру погано протидіють роздавлюючим зусиллям Тому для покращення опору роздавлюючим зусиллям кабель має випресовану суцільну поясну ІЗОЛЯЦІЮ 6, яка заповнює СО о (О ВІЛЬНІ проміжки між жилами і надає кабелю круглої форми Оболонка 7 разом з поясною ІЗОЛЯЦІЄЮ 6 надають кабелю СТІЙКОСТІ проти дії вологи зовнішнього середовища Виготовлення ізоляції жил 5, поясної ізоляції 6 та оболонки 7 з однорідного матеріалу підвищує термін служби кабелю при коливаннях температури Можливість відокремлення цих елементів один від одного забезпечує зручність під'єднання та високу гнучкість кабелю при його невисокій вартості Приклад гнучкого кабелю Були виготовлені зразки кабелю перерізом фазних жил 10 70кв мм, та перерізом нульової жили 1,5 25кв мм на напругу 660В частотою до 400Гц включно або 1000В Комп'ютерна верстка А Крулевський 60273 постійної напруги Завдяки невисокій діелектричній проникності полівшілхлоридної ізоляції, кабель не створює значного ємнісного навантаження на електромережу і є більш безпечним з точки зору ураження персоналу електричною напругою Кабель витримує 5000 знакозмінних перегинів на кут 90° при радіусі вигину, рівному 8 його діаметрам і здатен працювати при температурі від мінус 45°С до плюс 70°С Зразки пройшли випробування згідно ТУ У 31 3-00214534-006-2001 та визнані придатними для під'єднання до електричних мереж пересувних засобів і механізмів, тобто працювати в умовах нестаціонарної прокладки, які вимагають підвищеної гнучкості кабелю Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
