Пристрій для захисту ланцюга скребкового конвейєра від перевантаження

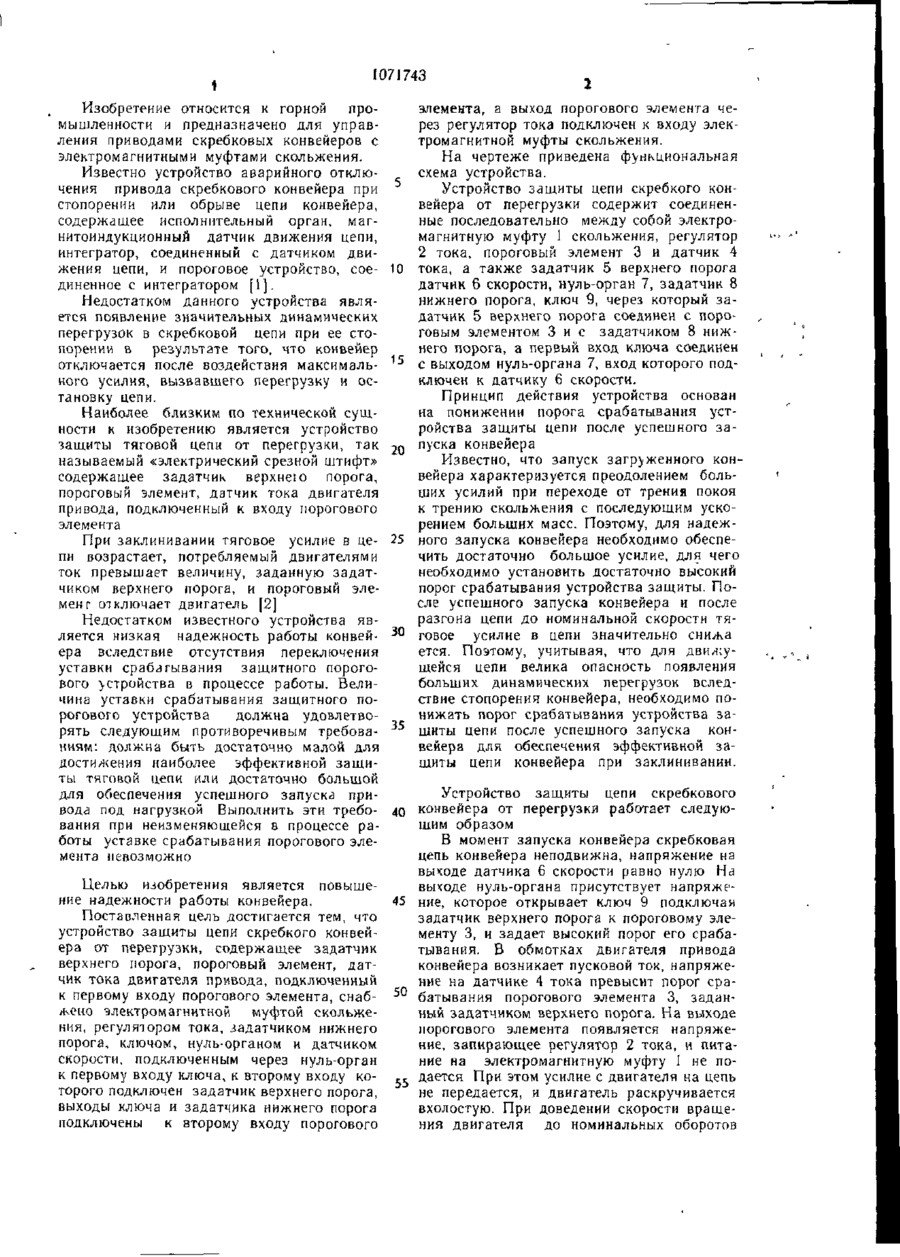

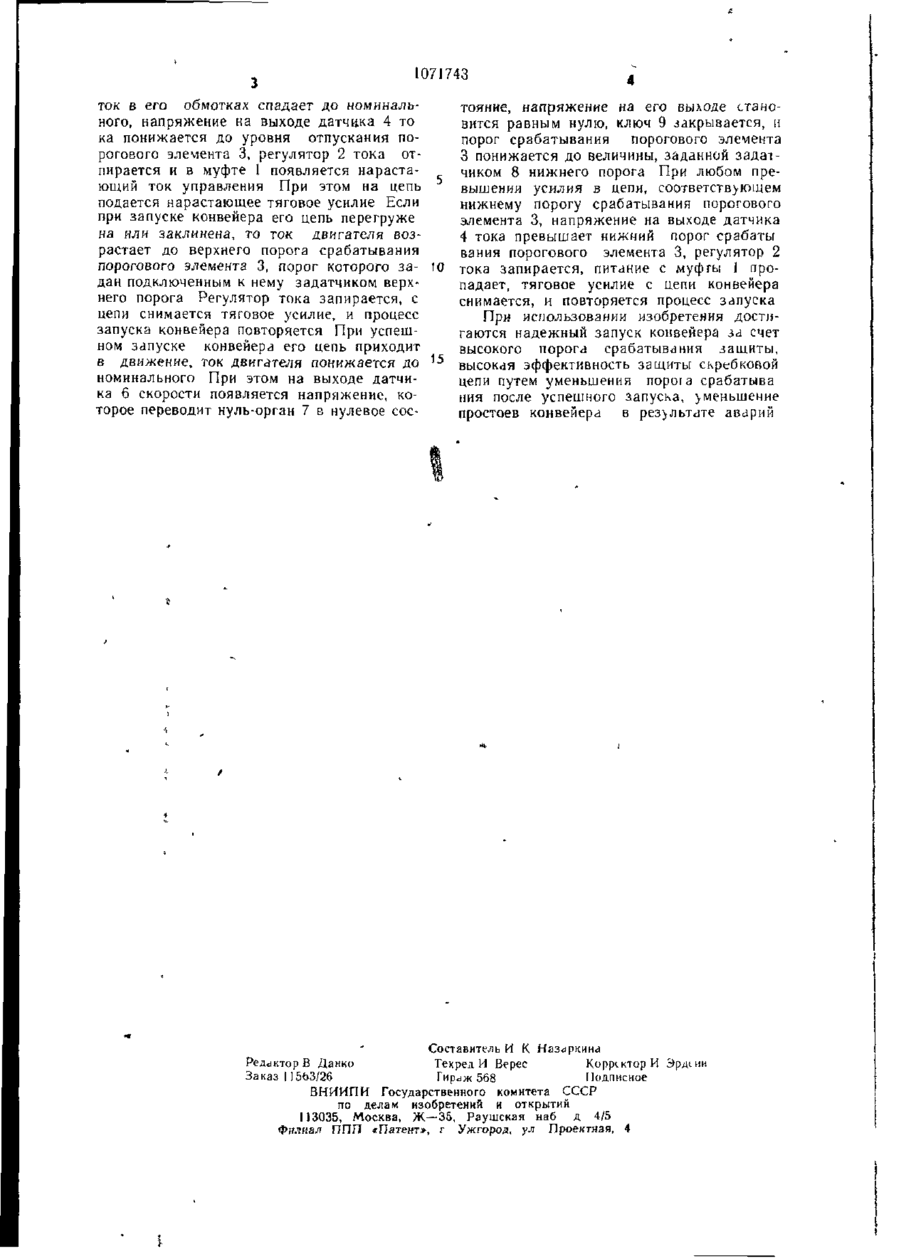

УСТРОЙСТВО ЗАЩИТЫ ЦЕПИ СКРЕБКОВОГО КОНВЕЙЕРА ОТ ПЕРЕ ГРУЗКИ, содержащее задатчик верхнего порога, пороговый элемент, датчик тока двигателя привода, подключенный к первому входу порогового элемента, отличающееся тем, что, с целью повышения надежности работы конвейера, оно снабжено электромагнитной муфтой скольжения, регулятором тока, задатчиком нижнего порога, ключом, нуль-органом и датчиком скорости, подключенным через нуль-орган к первому входу ключа, к второму входу ко торого подключен задатчик верхнего порога, выходы ключа и задатчика нижнего порога подключены к второму входу порогового элемента, а выход порогового элемента через регулятор тока подключен к входу электромагнитной муфты скольжения § (Л о 00 1 1071743 Изобретение относится к горной промышленности и предназначено для управления приводами скребковых конвейеров с электромагнитными муфтами скольжения. Известно устройство аварийного отключения привода скребкового конвейера при стопорений или обрыве цепи конвейера, содержащее исполнительный орган, магнитоиндукционный датчик движения цепи, интегратор, соединенный с датчиком движения цепи, и пороговое устройство, соединенное с интегратором [1]. Недостатком данного устройства является появление значительных динамических перегрузок в скребковой цепи при ее стопорении в результате того, что конвейер отключается после воздействия максимального усилия, вызвавшего перегрузку и остановку цепи. Наиболее близким по технической сущности к изобретению является устройство защиты тяговой цепи от перегрузки, так называемый «электрический срезной штифт» содержащее задатчик верхнеїо порога, пороговый элемент, датчик тока двигателя привода, подключенный к входу порогового элемента При заклинивании тяговое усилие в цепи возрастает, потребляемый двигателями ток превышает величину, заданную задатчиком верхнего порога, и пороговый элемент отключает двигатель [2] Недостатком известного устройства является низкая надежность работы конвейера вследствие отсутствия переключения уставки срабатывания защитного порогового устройства в процессе работы. Величина уставки срабатывания защитного порогового устройства должна удовлетворять следующим противоречивым требованиям: должна быть достаточно малой для достижения наиболее эффективной защиты тяговой цепи или достаточно большой для обеспечения успешного запуска привода под нагрузкой Выполнить эти требования при неизменяющейся в процессе работы уставке срабатывания порогового элемента невозможно Целью изобретения является повышение надежности работы конвейера. Поставленная цель достигается тем, что устройство защиты цепи скребкого конвейера от перегрузки, содержащее задатчик верхнего порога, пороговый элемент, датчик тока двигателя привода, подключенный к первому входу порогового элемента, снабжено электромагнитной муфтой скольжения, регулятором тока, задатчиком нижнего порога, ключом, нуль-органом и датчиком скорости, подключенным через нуль-орган к первому входу ключа, к второму входу которого подключен задатчик верхнего порога, выходы ключа и задатчика нижнего порога подключены к второму входу порогового 10 15 2 о 25 30 35 элемента, а выход порогового элемента через регулятор тока подключен к входу электромагнитной муфты скольжения. На чертеже приведена функциональная схема устройства. Устройство защиты цепи скребкого конвейера от перегрузки содержит соединенные последовательно между собой электромагнитную муфту 1 скольжения, регулятор 2 тока, пороговый элемент 3 и датчик 4 тока, а также задатчик 5 верхнего порога датчик 6 скорости, нуль-орган 7, задатчик 8 нижнего порога, ключ 9, через который задатчик 5 верхнего порога соединен с пороговым элементом 3 и с задатчиком 8 нижнего порога, а первый вход ключа соединен с выходом нуль-органа 7, вход которого подключей к датчику 6 скорости, Принцип действия устройства основан на понижении порога срабатывания устройства защиты цепи после успешного зап У с к а конвейера Известно, что запуск загруженного конвейера характеризуется преодолением больших усилий при переходе от трения покоя к трению скольжения с последующим ускорением больших масс. Поэтому, для надежного запуска конвейера необходимо обеспечить достаточно большое усилие, для чего необходимо установить достаточно высокий порог срабатывания устройства защиты. После успешного запуска конвейера и после разгона цепи до номинальной скорости тяговое усилие в цепи значительно снижа ется. Поэтому, учитывая, что для движущейся цепи велика опасность появления больших динамических перегрузок вследствие стопорения конвейера, необходимо понижать порог срабатывания устройства зашиты цепи после успешного запуска конвейера для обеспечения эффективной защиты цепи конвейера при заклинивании. Устройство защиты цепи скребкового до конвейера от перегрузки работает следуютим образом В момент запуска конвейера скребковая цепь конвейера неподвижна, напряжение на выходе датчика 6 скорости равно нулю На выходе нуль-органа присутствует напряже45 ние, которое открывает ключ 9 подключая задатчик верхнего порога к пороговому элементу 3, и задает высокий порог его срабатывания. В обмотках двигателя привода конвейера возникает пусковой ток, напряжение на датчике 4 тока превысит порог сра5 0 батывания порогового элемента 3, заданный задатчиком верхнего порога. На выходе порогового элемента появляется напряжение, запирающее регулятор 2 тока, и питание на электромагнитную муфту 1 не подается При этом усилие с двигателя на цепь 55 не передается, и двигатель раскручивается вхолостую. При доведении скорости вращения двигателя до номинальных оборотов 1071743 ток в его обмотках спадает до номинальтояние, напряжение на его выходе станоного, напряжение на выходе датчика 4 то вится равным нулю, ключ 9 закрывается, и ка понижается до уровня отпускания попорог срабатывания порогового элемента рогового элемента 3, регулятор 2 тока от3 понижается до величины, заданной задатпирается и в муфте I появляется нарастачиком 8 нижнего порога При любом преющий ток управления При этом на цепь вышении усилия в цепи, соответствующем подается нарастающее тяговое усилие Если нижнему порогу срабатывания порогового при запуске конвейера его цепь перегруже элемента 3, напряжение на выходе датчика на или заклинена, го ток двигателя воз4 тока превышает нижний порог срабаты растает до верхнего порога срабатывания вания порогового элемента 3, регулятор 2 порогового элемента 3, порог которого за- 10 тока запирается, питание с муфгы 1 продан подключенным к нему задатчиком верхпадает, тяговое усилие с цепи конвейера него порога Регулятор тока запирается, с снимается, и повторяется процесс запуска цепи снимается тяговое усилие, и процесс При использовании изобретения достизапуска конвейера повторяется При успешгаются надежный запуск конвейера за счет ном запуске конвейера его цепь приходит высокого порога срабатывания защиты, в движение, ток двигателя понижается до 15 высокая эффективность защиты скребковой номинального При этом на выходе датчицепи путем уменьшения пороіа срабатыва ка 6 скорости появляется напряжение, кония после успешного запуска, уменьшение торое переводит нуль-орган 7 в нулевое соспростоев конвейера в результате аварий Составитель И К Назлркина Редсіктор В Данко Техред И Верес Корректор И Зрдіии Заказ 11563/26 Гирлж 568 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
