Пристрій для з’єднання риштаків скребкового конвейєра

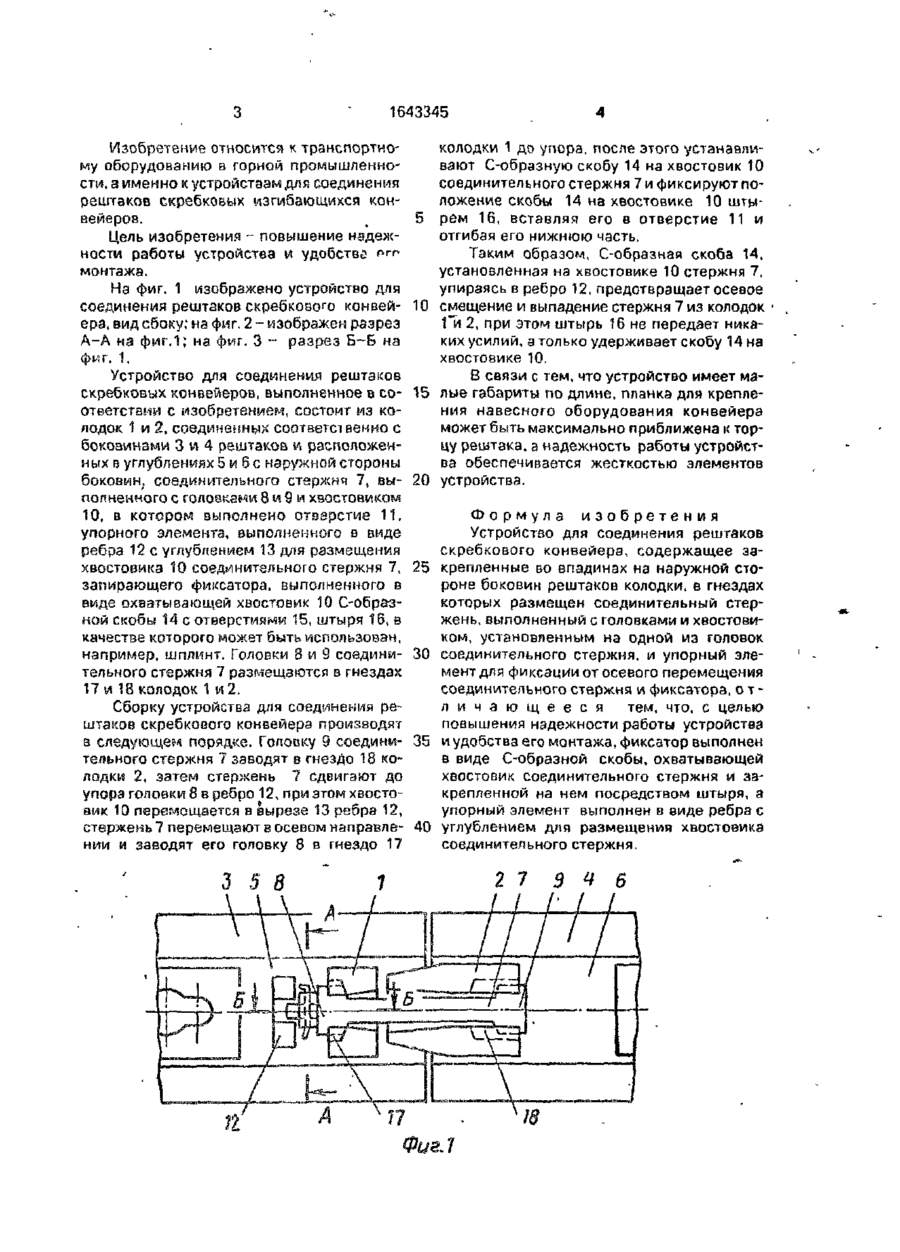

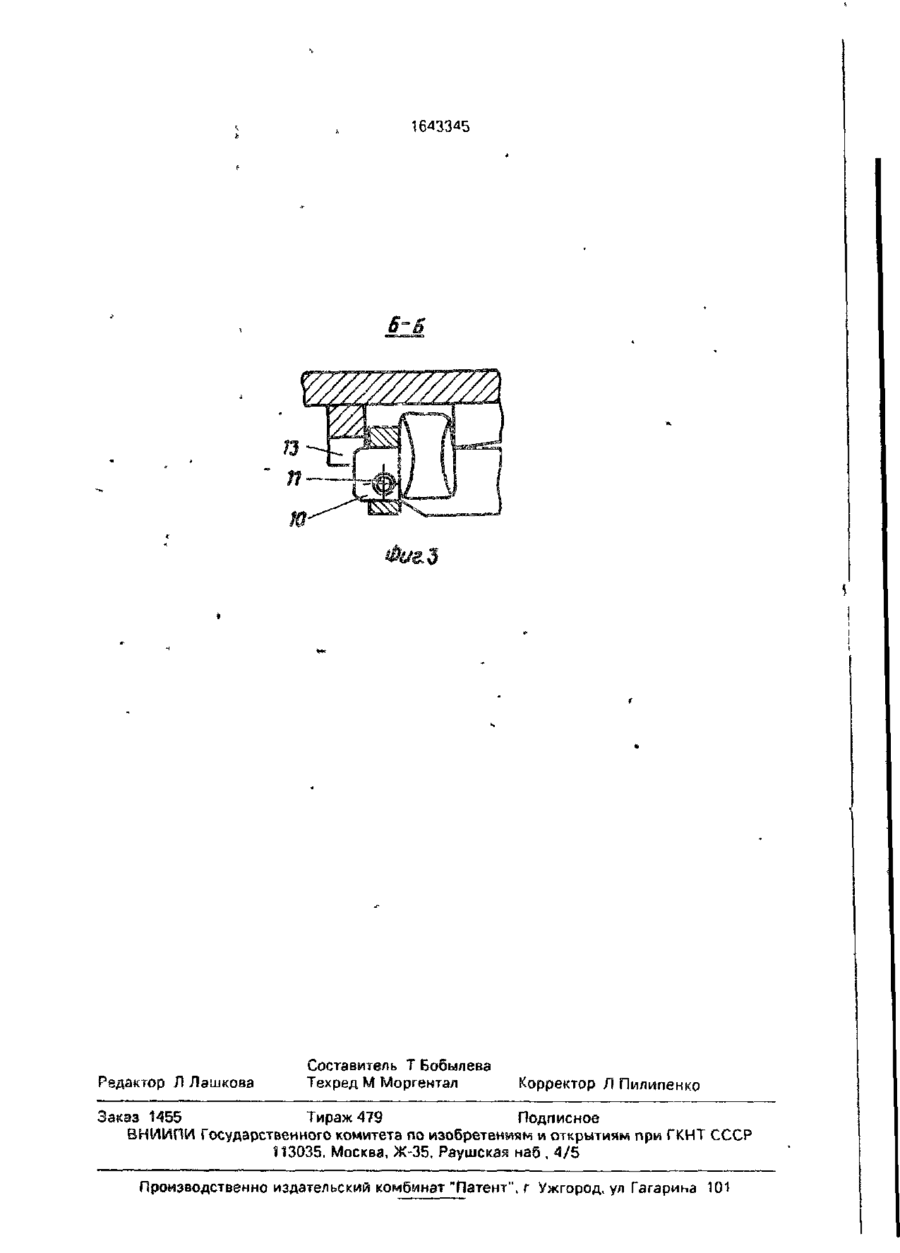

Изобретение относится к транспортному оборудованию в горной промышленности и позволяет повысить надежность работы устройства и удобство его монтажа. Во впадинах 5 ч 6 на гіазужной стороне боковин 3 и 4 рештаков зэкрепп^ны коленки I м 2 В гнездах 17 ы 18 колодок 1 и 2 размещен соединительный стержень (СС) 7, ьыполненимй с голеэкэ^ад 8 и 9 и установленным на одной ілз головок хвостовиком 10, От осевого перемещения СС7 фиксируется уЛОрНЫМ ЭЛемеНТОК ВЫПОЛНвИНЫМ 8 аиде ребра 12 с углублением 13 ДЯР размещения хзостовикз 10 м фиксатором. Последний вьшолнеи в виде С образной сксбы, охватывающей ХБОСТОВКК 10 и закрепленной на ней посредством штыря Упйр^псь в ребро 12, скоба предотвращаєі осевое смэщечие и выпадение СС 7 ,'.з колодок 1 и 2. Штырь при этом не передает никаких усллий, а только удерживает скобу на хвостовике 10. 3 ил. Г • 1643345 Изобретение относится к транспортному оборудованию в горной промышленности, а именно к устройствам для соединения рештаков скребковых изгибающиеся конвейеров. Цель изобретения -- повышение надежности работы устройства и удобства nm монтажа. На фиг. 1 изображено устройство для соединения рештаков скребкового конвейера, вид сбоку; на фиг. 2 - изображен разрез А-А на фиг.1; на фш. 3 - разрез Б-Б на фиг. 1. Устройство для соединения рештаков скребковых конвейеров, выполненное в соответствии с изобретением, состоит из колодок 1 и 2, соединенных соответственно с боковинами З І Л 4 рештаков w расположенных в углублениях 5 и 6 с наружной стороны боковин, соединительного стержня 7І выполненного с головками 8 и 9 и хвостовиком 10, в котором выполнено отверстие 11, упорного элемента, выполненного в виде ребра 12 с углублением 13 для размещения хвостовика 10 соединительного стержня 7, запирающего фиксатора, выполненного в виде охватывающей хвостовик 10 Ообразной скобы 14 с отверстиями 15, штыря 16, в качестве которого может быть использован, например, шплинт. Головки 8 и 9 соединительного стержня 7 размещаются в гнездах 17 \А 18 колодок 1 и 2. 5 10 15 20 25 30 Сборку устройства для соединения рештаков скребкового конвейера производят а следующем порядке. Головку 9 соедини- 35 тельного стержня 7 заводят в гнездо 18 колодки 2, затем стержень 7 сдвигают до упора головки 8 в ребро 12, при этом хвостовик 10 перемещается в вырезе 13 ребра 12, стержень 7 перемещают в осевом направле- 40 нии и заводят его головку 8 в гнездо 17 колодки 1 до упора, после этого устанавливают С-образную скобу 14 на хвостовик 10 соединительного стержня 7 и фиксируют положение скобы 14 на хвостовике 10 штырем 16, вставляя его в отверстие 11 и отгибая его нижнюю часть, Таким образом, С-образная скоба 14, установленная на хвостовике 10 стержня 7, упираясь в ребро 12, предотвращает осевое смещение и выпадение стержня 7 из колодок 1 и 2, при этом штырь 16 не передает ника~ ких усилий, а только удерживает скобу 14 на хвостовике 10. В связи с тем, что устройство имеет малые габариты по длине, планка для крепления навесного оборудования конвейера может быть максимально приближена к торцу рештака, а надежность работы устройства обеспечивается жесткостью элементов устройства. Формула изобретения Устройство для соединения рештаков скребкового конвейера, содержащее закрепленные во впадинах на наружной стороне боковин рештаков колодки, в гнездах которых размещен соединительный стержень, выполненный с головками и хвостовиком, установленным на одной из головок соединительного стержня, и упорный элемент для фиксации от осевого перемещения соединительного стержня и фиксатора, о т личающееся тем, что, с целью повышения надежности работы устройства и удобства его монтажа, фиксатор выполнен в виде Ообразной скобы, охватывающей хвостовик соединительного стержня и закрепленной на нем посредством штыря, а упорный элемент выполнен в виде ребра с углублением для размещения хвостовика соединительного стержня. 16433*5 Редактор Л Лашкова Составитель Т Бобылева Техред М Моргентал Корректор Л Пилипенко Заказ 1455 Тираж 479 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб , 4/5 Производственно издательский комбинат "Патент", г Ужгород, ул Гагарина 101
