Поливний трубопровід для систем краплинного зрошення

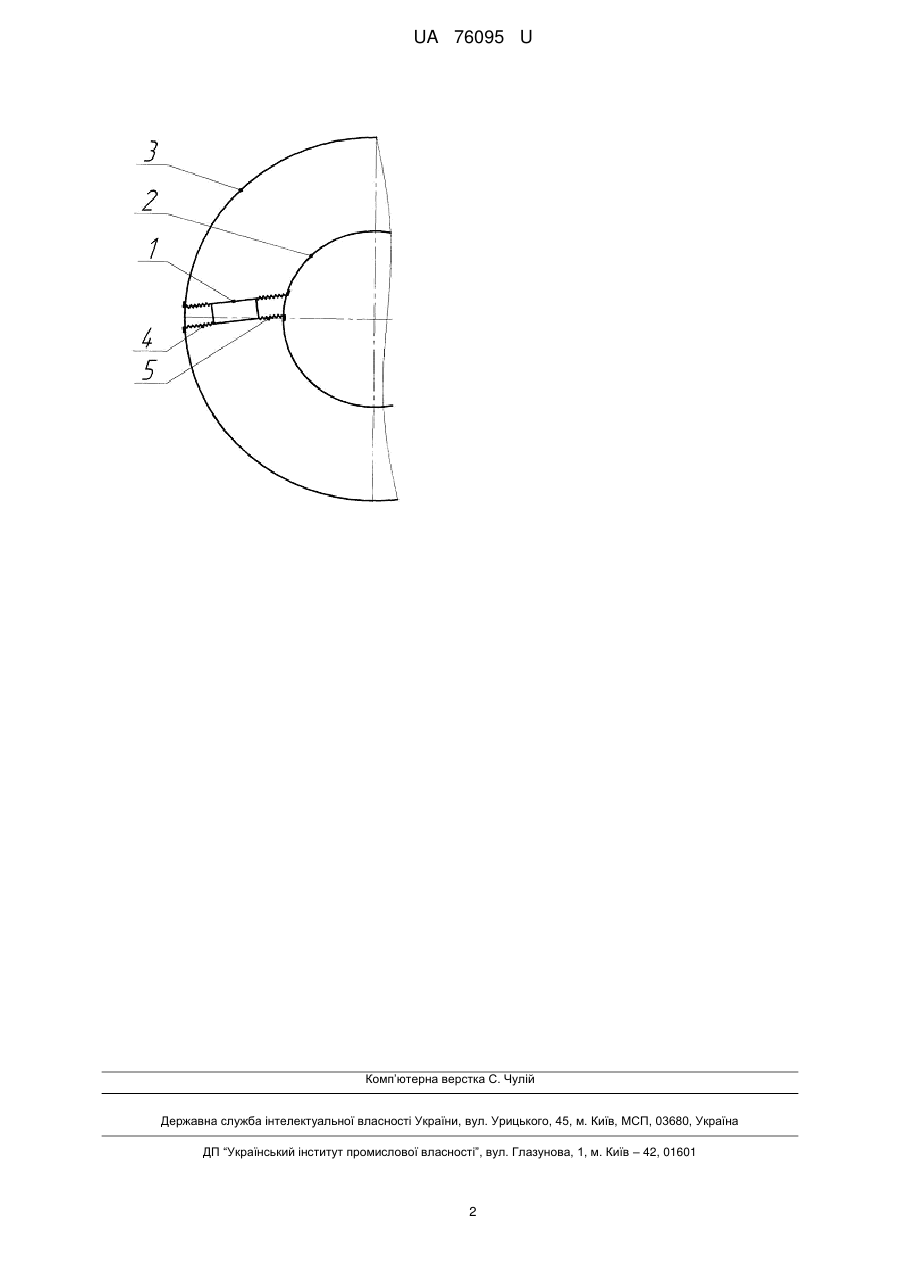

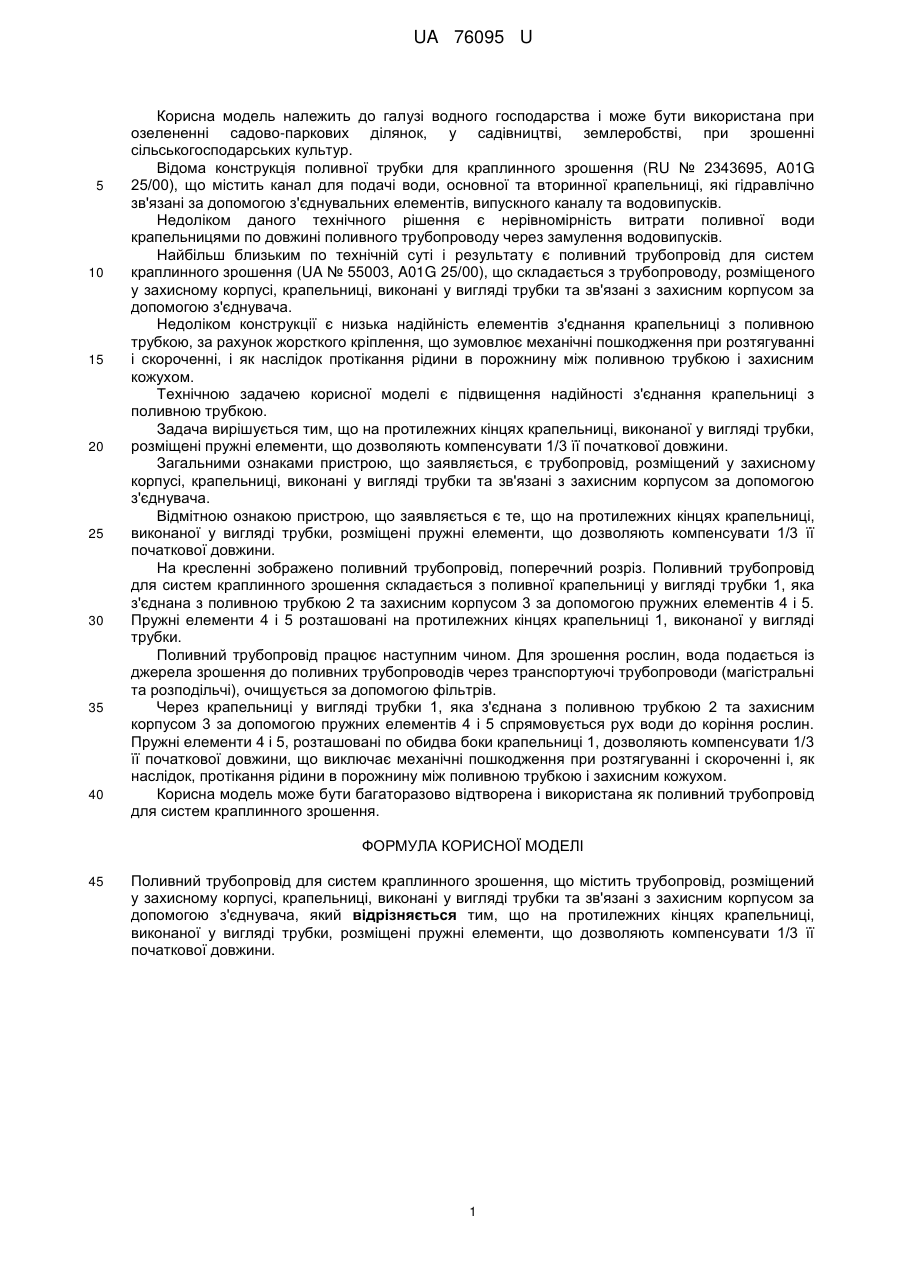

Реферат: UA 76095 U UA 76095 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі водного господарства і може бути використана при озелененні садово-паркових ділянок, у садівництві, землеробстві, при зрошенні сільськогосподарських культур. Відома конструкція поливної трубки для краплинного зрошення (RU № 2343695, A01G 25/00), що містить канал для подачі води, основної та вторинної крапельниці, які гідравлічно зв'язані за допомогою з'єднувальних елементів, випускного каналу та водовипусків. Недоліком даного технічного рішення є нерівномірність витрати поливної води крапельницями по довжині поливного трубопроводу через замулення водовипусків. Найбільш близьким по технічній суті і результату є поливний трубопровід для систем краплинного зрошення (UA № 55003, A01G 25/00), що складається з трубопроводу, розміщеного у захисному корпусі, крапельниці, виконані у вигляді трубки та зв'язані з захисним корпусом за допомогою з'єднувача. Недоліком конструкції є низька надійність елементів з'єднання крапельниці з поливною трубкою, за рахунок жорсткого кріплення, що зумовлює механічні пошкодження при розтягуванні і скороченні, і як наслідок протікання рідини в порожнину між поливною трубкою і захисним кожухом. Технічною задачею корисної моделі є підвищення надійності з'єднання крапельниці з поливною трубкою. Задача вирішується тим, що на протилежних кінцях крапельниці, виконаної у вигляді трубки, розміщені пружні елементи, що дозволяють компенсувати 1/3 її початкової довжини. Загальними ознаками пристрою, що заявляється, є трубопровід, розміщений у захисному корпусі, крапельниці, виконані у вигляді трубки та зв'язані з захисним корпусом за допомогою з'єднувача. Відмітною ознакою пристрою, що заявляється є те, що на протилежних кінцях крапельниці, виконаної у вигляді трубки, розміщені пружні елементи, що дозволяють компенсувати 1/3 її початкової довжини. На кресленні зображено поливний трубопровід, поперечний розріз. Поливний трубопровід для систем краплинного зрошення складається з поливної крапельниці у вигляді трубки 1, яка з'єднана з поливною трубкою 2 та захисним корпусом 3 за допомогою пружних елементів 4 і 5. Пружні елементи 4 і 5 розташовані на протилежних кінцях крапельниці 1, виконаної у вигляді трубки. Поливний трубопровід працює наступним чином. Для зрошення рослин, вода подається із джерела зрошення до поливних трубопроводів через транспортуючі трубопроводи (магістральні та розподільчі), очищується за допомогою фільтрів. Через крапельниці у вигляді трубки 1, яка з'єднана з поливною трубкою 2 та захисним корпусом 3 за допомогою пружних елементів 4 і 5 спрямовується рух води до коріння рослин. Пружні елементи 4 і 5, розташовані по обидва боки крапельниці 1, дозволяють компенсувати 1/3 її початкової довжини, що виключає механічні пошкодження при розтягуванні і скороченні і, як наслідок, протікання рідини в порожнину між поливною трубкою і захисним кожухом. Корисна модель може бути багаторазово відтворена і використана як поливний трубопровід для систем краплинного зрошення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Поливний трубопровід для систем краплинного зрошення, що містить трубопровід, розміщений у захисному корпусі, крапельниці, виконані у вигляді трубки та зв'язані з захисним корпусом за допомогою з'єднувача, який відрізняється тим, що на протилежних кінцях крапельниці, виконаної у вигляді трубки, розміщені пружні елементи, що дозволяють компенсувати 1/3 її початкової довжини. 1 UA 76095 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
