Пристрій для захисту від заливання водою приміщення, групи приміщень або будівлі

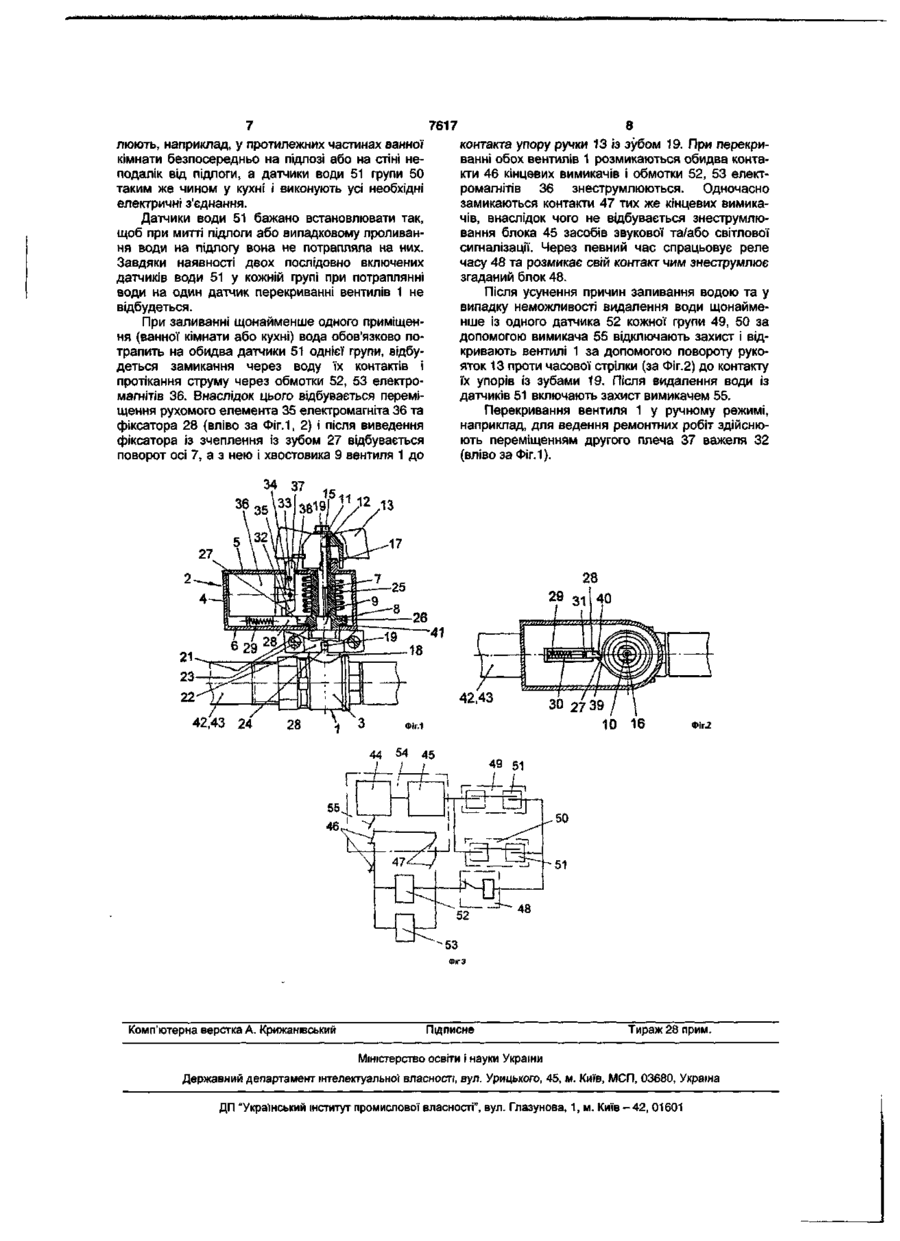

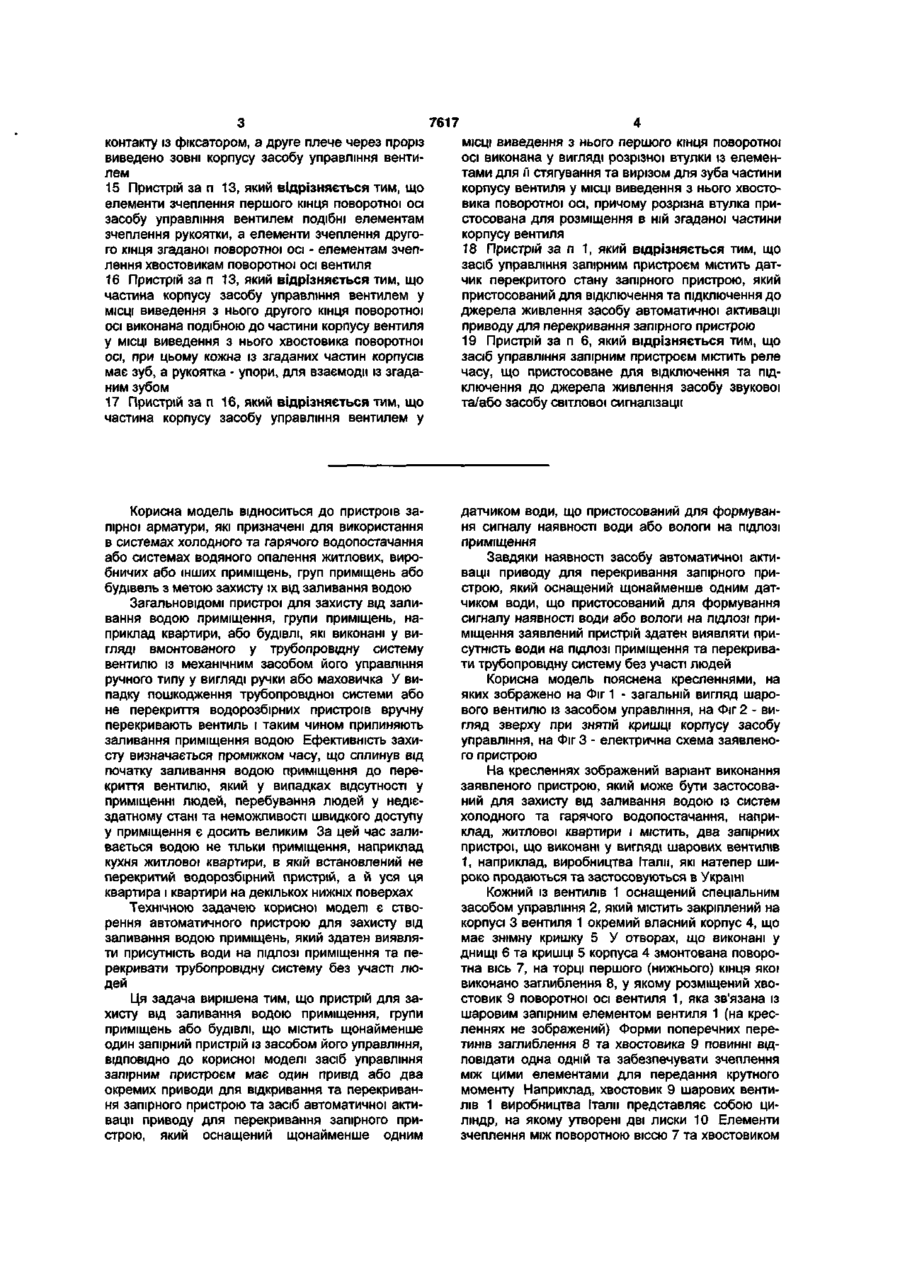

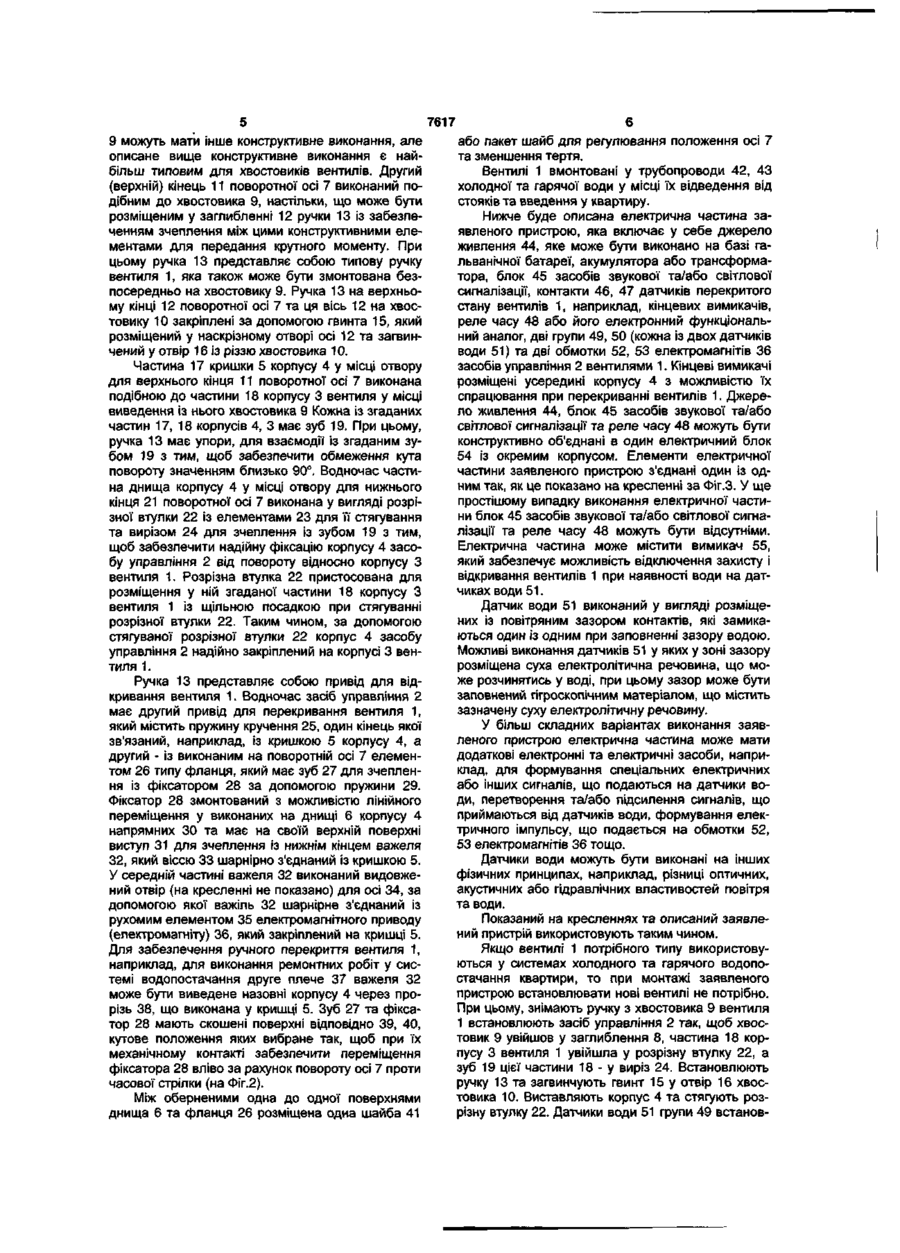

1. Пристрій для захисту від заливання водою приміщення, групи приміщень або будівлі, що містить щонайменше один запірний пристрій із засобом його управління, який відрізняється тим, що засіб управління запірним пристроєм має один привід або два окремих приводи для відкривання та перекривання запірного пристрою та засіб автоматичної активації приводу для перекривання запірного пристрою, який оснащений щонайменше одним датчиком води, що пристосований для формування сигналу наявності води або вологи на підлозі приміщення. 2. Пристрій за п. 1, який відрізняється тим, що містить два або більше запірних пристрої. 3. Пристрій за п. 1, який відрізняється тим, що засіб автоматичної активації приводу для перекривання запірного пристрою містить групу із двох або більше датчиків води, які встановлені в різних точках приміщення, і пристосований для спрацювання при формуванні сигналу наявності води щонайменше одним датчиком цієї групи. 4. Пристрій за пп. 1 або 3, який відрізняється тим, що засіб автоматичної активації приводу для перекривання запірного пристрою містить два або більше датчиків води або груп датчиків води, які встановлені в різних точках приміщення або в різних приміщеннях будівлі, і пристосований для спрацювання при формуванні сигналу наявності води щонайменше одним цим датчиком або однією цією групою датчиків. 5. Пристрій за п. 1, який відрізняється тим, що датчик води виконаний у вигляді двох електродів, розташованих із зазором один до одного. 6. Пристрій за п. 1, який відрізняється тим, що містить засіб звукової та/або засіб світлової сигналізації, пристосовані для власної активації при перекритті запірного пристрою. 7. Пристрій за п. 1, який відрізняється тим, що засіб управління запірним пристроєм містить вимикач для виключення або включення засобу ав томатичної активації приводу для перекривання запірного пристрою. 8. Пристрій за п. 1, який відрізняється тим, що привід для відкривання запірного пристрою виконаний ручного типу. 9. Пристрій за п. 8, який відрізняється тим, що привід для перекривання запірного пристрою містить пружний силовий елемент, пристосований для перекривання запірного пристрою, і фіксатор, пристосований для блокування пружного силового елемента у відкритому стані запірного пристрою, причому засіб автоматичної активації приводу для перекривання запірного пристрою, включає у себе електромагнітний або інший привід фіксатора, електрично зв'язаний щонайменше із одним датчиком, або щонайменше із одною групою датчиків води. 10. Пристрій за п. 9, який відрізняється тим, що фіксатор має ручний привід. 11. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що запірний пристрій виконаний у вигляді вентиля. 12. Пристрій за п. 11, який відрізняється тим, що вентиль виконаний шаровим. 13. Пристрій за п. 12, який відрізняється тим, що засіб управління вентилем має окремий від корпуса вентиля власний корпус, який закріплений на корпусі вентиля та/або трубопроводі, та поворотну вісь, перший кінець якої має елементи зчеплення із хвостовиком поворотної осі вентиля, а другий елементи зчеплення із рукояткою, у вигляді якої виконаний привід для відкривання вентиля, при цьому привід для перекривання вентиля містить пружину кручення, один кінець якої зв'язаний із корпусом засобу управління вентилем, а другий із виконаним на поворотній осі засобу управління вентилем фланцем, який має зуб для зчеплення із підпружиненим фіксатором, причому засіб автоматичної активації приводу для перекривання запірного пристрою включає у себе електромагнітний привід фіксатора, електрично зв'язаний щонайменше із одним датчиком, або щонайменше із одною групою датчиків води. 14. Пристрій за п. 13, який відрізняється тим, що рухомий елемент електромагнітного приводу фіксатора шарнірно зв'язаний із першим плечем важеля, кінець якого пристосований для механічного CD CD 7617 контакту із фіксатором, а друге плече через проріз виведено зовні корпусу засобу управління вентилем 15 Пристрій за п 13, який відрізняється тим, що елементи зчеплення першого кінця поворотної осі засобу управління вентилем подібні елементам зчеплення рукоятки, а елементи зчеплення другого кінця згаданої поворотної осі - елементам зчеплення хвостовикам поворотної осі вентиля 16 Пристрій за п 13, який відрізняється тим, що частина корпусу засобу управління вентилем у МІСЦІ виведення з нього другого кінця поворотної осі виконана подібною до частини корпусу вентиля у МІСЦІ виведення з нього хвостовика поворотної осі, при цьому кожна із згаданих частин корпусів має зуб, а рукоятка - упори, для взаємодії із згаданим зубом 17 Пристрій за п 16, який відрізняється тим, що частина корпусу засобу управління вентилем у МІСЦІ виведення з нього першого кінця поворотної осі виконана у вигляді розрізної втулки із елементами для її стягування та вирізом для зуба частини корпусу вентиля у МІСЦІ виведення з нього хвостовика поворотної осі, причому розрізна втулка пристосована для розміщення в ній згаданої частини корпусу вентиля 18 Пристрій за п 1, який відрізняється тим, що засіб управління запірним пристроєм містить датчик перекритого стану запірного пристрою, який пристосований для відключення та підключення до джерела живлення засобу автоматичної активації приводу для перекривання запірного пристрою 19 Пристрій за п 6, який відрізняється тим, що засіб управління запірним пристроєм містить реле часу, що пристосоване для відключення та підключення до джерела живлення засобу звукової та/або засобу світлової сигналізації Корисна модель відноситься до пристроїв запірної арматури, які призначені для використання в системах холодного та гарячого водопостачання або системах водяного опалення житлових, виробничих або інших приміщень, груп приміщень або будівель з метою захисту їх від заливання водою Загальновідомі пристрої для захисту від заливання водою приміщення, групи приміщень, наприклад квартири, або будівлі, які виконані у вигляді вмонтованого у трубопровідну систему вентилю із механічним засобом його управління ручного типу у вигляді ручки або маховичка У випадку пошкодження трубопровідної системи або не перекриття водорозбірних пристроїв вручну перекривають вентиль і таким чином припиняють заливання приміщення водою Ефективність захисту визначається проміжком часу, що сплинув від початку заливання водою приміщення до перекриття вентилю, який у випадках відсутності у приміщенні людей, перебування людей у недієздатному стані та неможливості швидкого доступу у приміщення є досить великим За цей час заливається водою не тільки приміщення, наприклад кухня житлової квартири, в якій встановлений не перекритий водорозбірний пристрій, а й уся ця квартира і квартири на декількох нижніх поверхах Технічною задачею корисної моделі є створення автоматичного пристрою для захисту від заливання водою приміщень, який здатен виявляти присутність води на ПІДЛОЗІ приміщення та перекривати трубопровідну систему без участі людей Ця задача вирішена тим, що пристрій для захисту від заливання водою приміщення, групи приміщень або будівлі, що містить щонайменше один запірний пристрій із засобом його управління, ВІДПОВІДНО до корисної моделі засіб управління запірним пристроєм має один привід або два окремих приводи для відкривання та перекривання запірного пристрою та засіб автоматичної активації приводу для перекривання запірного пристрою, який оснащений щонайменше одним датчиком води, що пристосований для формування сигналу наявності води або вологи на ПІДЛОЗІ приміщення Завдяки наявності засобу автоматичної активації приводу для перекривання запірного пристрою, який оснащений щонайменше одним датчиком води, що пристосований для формування сигналу наявності води або вологи на ПІДЛОЗІ приміщення заявлений пристрій здатен виявляти присутність води на ПІДЛОЗІ приміщення та перекривати трубопровідну систему без участі людей Корисна модель пояснена кресленнями, на яких зображено на Фіг 1 - загальній вигляд шарового вентилю із засобом управління, на Фіг 2 - вигляд зверху при знятій кришці корпусу засобу управління, на Фіг 3 - електрична схема заявленого пристрою На кресленнях зображений варіант виконання заявленого пристрою, який може бути застосований для захисту від заливання водою із систем холодного та гарячого водопостачання, наприклад, житлової квартири і містить, два запірних пристрої, що виконані у вигляді шарових вентилів 1, наприклад, виробництва Італії, які натепер широко продаються та застосовуються в Україні Кожний із вентилів 1 оснащений спеціальним засобом управління 2, який містить закріплений на корпусі 3 вентиля 1 окремий власний корпус 4, що має знімну кришку 5 У отворах, що виконані у днищі 6 та кришці 5 корпуса 4 змонтована поворотна вісь 7, на торці першого (нижнього) кінця якої виконано заглиблення 8, у якому розміщений хвостовик 9 поворотної осі вентиля 1, яка зв'язана із шаровим запірним елементом вентиля 1 (на кресленнях не зображений) Форми поперечних перетинів заглиблення 8 та хвостовика 9 повинні відповідати одна одній та забезпечувати зчеплення між цими елементами для передання крутного моменту Наприклад, хвостовик 9 шарових вентилів 1 виробництва Італії представляє собою циліндр, на якому утворені дві лиски 10 Елементи зчеплення між поворотною віссю 7 та хвостовиком 7617 9 можуть мати інше конструктивне виконання, але описане вище конструктивне виконання є найбільш типовим для хвостовиків вентилів. Другий (верхній) кінець 11 поворотної осі 7 виконаний подібним до хвостовика 9, настільки, що може бути розміщеним у заглибленні 12 ручки 13 із забезпеченням зчеплення між цими конструктивними елементами для передання крутного моменту. При цьому ручка 13 представляє собою типову ручку вентиля 1, яка також може бути змонтована безпосередньо на хвостовику 9. Ручка 13 на верхньому кінці 12 поворотної осі 7 та ця вісь 12 на хвостовику 10 закріплені за допомогою гвинта 15, який розміщений у наскрізному отворі осі 12 та загвинчений у отвір 16 із різзю хвостовика 10. Частина 17 кришки 5 корпусу 4 у місці отвору для верхнього кінця 11 поворотної осі 7 виконана подібною до частини 18 корпусу 3 вентиля у місці виведення із нього хвостовика 9 Кожна із згаданих частин 17, 18 корпусів 4, 3 має зуб 19. При цьому, ручка 13 має упори, для взаємодії із згаданим зубом 19 з тим, щоб забезпечити обмеження кута повороту значенням близько 90°. Водночас частина днища корпусу 4 у місці отвору для нижнього кінця 21 поворотної осі 7 виконана у вигляді розрізної втулки 22 із елементами 23 для її стягування та вирізом 24 для зчеплення із зубом 19 з тим, щоб забезпечити надійну фіксацію корпусу 4 засобу управління 2 від повороту відносно корпусу З вентиля 1. Розрізна втулка 22 пристосована для розміщення у ній згаданої частини 18 корпусу З вентиля 1 із щільною посадкою при стягуванні розрізної втулки 22. Таким чином, за допомогою стягуваної розрізної втулки 22 корпус 4 засобу управління 2 надійно закріплений на корпусі 3 вентиля 1. Ручка 13 представляє собою привід для відкривання вентиля 1. Водночас засіб управління 2 має другий привід для перекривання вентиля 1, який містить пружину кручення 25, один кінець якої зв'язаний, наприклад, із кришкою 5 корпусу 4, а другий - із виконаним на поворотній осі 7 елементом 26 типу фланця, який має зуб 27 для зчеплення із фіксатором 28 за допомогою пружини 29. Фіксатор 28 змонтований з можливістю лінійного переміщення у виконаних на днищі 6 корпусу 4 напрямних ЗО та має на своїй верхній поверхні виступ 31 для зчеплення із нижнім кінцем важеля 32, який віссю 33 шарнірно з'єднаний із кришкою 5. У середній частині важеля 32 виконаний видовжений отвір (на кресленні не показано) для осі 34, за допомогою якої важіль 32 шарнірне з'єднаний із рухомим елементом 35 електромагнітного приводу (електромагніту) 36, який закріплений на кришці 5. Для забезпечення ручного перекриття вентиля 1, наприклад, для виконання ремонтних робіт у системі водопостачання друге плече 37 важеля 32 може бути виведене назовні корпусу 4 через прорізь 38, що виконана у кришці 5. Зуб 27 та фіксатор 28 мають скошені поверхні відповідно 39, 40, кутове положення яких вибране так, щоб при їх механічному контакті забезпечити переміщення фіксатора 28 вліво за рахунок повороту осі 7 проти часової стрілки (на Фіг.2). Між оберненими одна до одної поверхнями днища 6 та фланця 26 розміщена одна шайба 41 або пакет шайб для регулювання положення осі 7 та зменшення тертя. Вентилі 1 вмонтовані у трубопроводи 42, 43 холодної та гарячої води у місці їх відведення від стояків та введення у квартиру. Нижче буде описана електрична частина заявленого пристрою, яка включає у себе джерело живлення 44, яке може бути виконано на базі гальванічної батареї, акумулятора або трансформатора, блок 45 засобів звукової та/або світлової сигналізації, контакти 46, 47 датчиків перекритого стану вентилів 1, наприклад, кінцевих вимикачів, реле часу 48 або його електронний функціональний аналог, дві групи 49, 50 (кожна із двох датчиків води 51) та дві обмотки 52, 53 електромагнітів 36 засобів управління 2 вентилями 1. Кінцеві вимикачі розміщені усередині корпусу 4 з можливістю їх спрацювання при перекриванні вентилів 1. Джерело живлення 44, блок 45 засобів звукової та/або світлової сигналізації та реле часу 48 можуть бути конструктивно об'єднані в один електричний блок 54 із окремим корпусом. Елементи електричної частини заявленого пристрою з'єднані один із одним так, як це показано на кресленні за Фіг.З. У ще простішому випадку виконання електричної частини блок 45 засобів звукової та/або світлової сигналізації та реле часу 48 можуть бути відсутніми. Електрична частина може містити вимикач 55, який забезпечує можливість відключення захисту і відкривання вентилів 1 при наявності води на датчиках води 51. Датчик води 51 виконаний у вигляді розміщених із повітряним зазором контактів, які замикаються один із одним при заповненні зазору водою. Можливі виконання датчиків 51 у яких у зоні зазору розміщена суха електролітична речовина, що може розчинятись у воді, при цьому зазор може бути заповнений гігроскопічним матеріалом, що містить зазначену суху електролітичну речовину. У більш складних варіантах виконання заявленого пристрою електрична частина може мати додаткові електронні та електричні засоби, наприклад, для формування спеціальних електричних або інших сигналів, що подаються на датчики води, перетворення та/або підсилення сигналів, що приймаються від датчиків води, формування електричного імпульсу, що подається на обмотки 52, 53 електромагнітів 36 тощо. Датчики води можуть бути виконані на інших фізичних принципах, наприклад, різниці оптичних, акустичних або гідравлічних властивостей повітря та води. Показаний на кресленнях та описаний заявлений пристрій використовують таким чином. Якщо вентилі 1 потрібного типу використовуються у системах холодного та гарячого водопостачання квартири, то при монтажі заявленого пристрою встановлювати нові вентилі не потрібно. При цьому, знімають ручку з хвостовика 9 вентиля 1 встановлюють засіб управління 2 так, щоб хвостовик 9 увійшов у заглиблення 8, частина 18 корпусу 3 вентиля 1 увійшла у розрізну втулку 22, а зуб 19 цієї частини 1 8 - у виріз 24. Встановлюють ручку 13 та загвинчують гвинт 15 у отвір 16 хвостовика 10. Виставляють корпус 4 та стягують розрізну втулку 22. Датчики води 51 групи 49 встанов 7617 люють, наприклад, у протилежних частинах ванної кімнати безпосередньо на підлозі або на стіні неподалік від підлоги, а датчики води 51 групи 50 таким же чином у кухні і виконують усі необхідні електричні з'єднання. Датчики води 51 бажано встановлювати так, щоб при митті підлоги або випадковому проливання води на підлогу вона не потрапляла на них. Завдяки наявності двох послідовно включених датчиків води 51 у кожній групі при потраплянні води на один датчик перекриванні вентилів 1 не відбудеться. При заливанні щонайменше одного приміщення (ванної кімнати або кухні) вода обов'язково потрапить на обидва датчики 51 однієї групи, відбудеться замикання через воду їх контактів і протікання струму через обмотки 52, 53 електромагнітів 36. Внаслідок цього відбувається переміщення рухомого елемента 35 електромагніта 36 та фіксатора 28 (вліво за Фіг.1, 2) і після виведення фіксатора із зчеплення із зубом 27 відбувається поворот осі 7, а з нею і хвостовика 9 вентиля 1 до 34 8 контакта упору ручки 13 із зубом 19. При перекриванні обох вентилів 1 розмикаються обидва контакти 46 кінцевих вимикачів і обмотки 52, 53 електромагнітів 36 знеструмлюються. Одночасно замикаються контакти 47 тих же кінцевих вимикачів, внаслідок чого не відбувається знеструмлювання блока 45 засобів звукової та/або світлової сигналізації. Через певний час спрацьовує реле часу 48 та розмикає свій контакт чим знеструмлює згаданий блок 48. Після усунення причин заливання водою та у випадку неможливості видалення води щонайменше із одного датчика 52 кожної групи 49, 50 за допомогою вимикача 55 відключають захист і відкривають вентилі 1 за допомогою повороту рукояток 13 проти часової стрілки (за Фіг.2) до контакту їх упорів із зубами 19. Після видалення води із датчиків 51 включають захист вимикачем 55. Перекривання вентиля 1 у ручному режимі, наприклад, для ведення ремонтних робіт здійснюють переміщенням другого плеча 37 важеля 32 (вліво за Фіг.1). 37 36 22 42,43 24 10 44 54 45 16 Фіг.2 49 51 51 48 Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
