Пристрій для автоматичного управління теплонакопичувальним опаленням приміщення

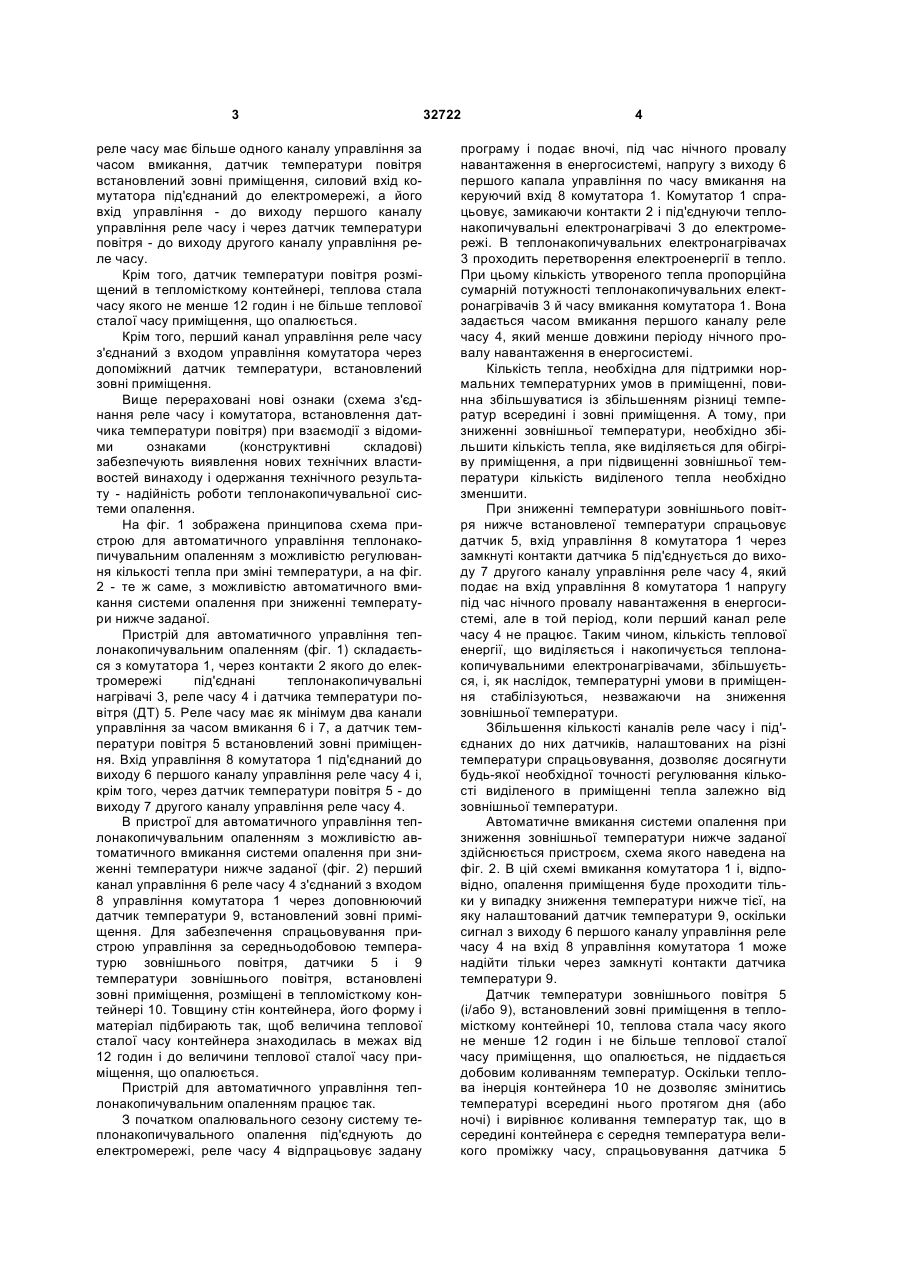

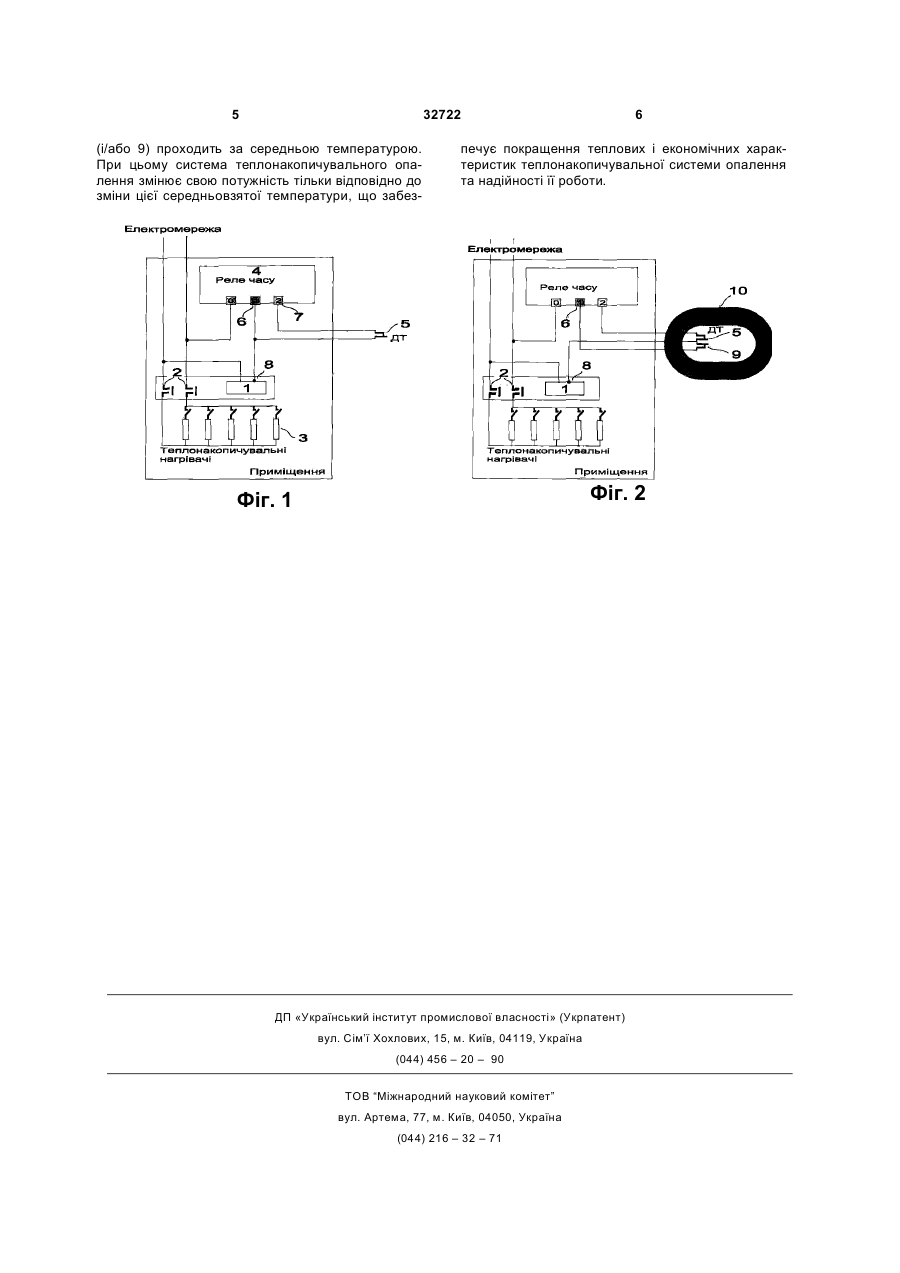

1. Пристрій для автоматичного управління теплонакопичувальним опаленням приміщення, який складається із комутатора, реле часу і датчика температури повітря, який відрізняється тим, що реле часу має більше одного каналу управління за часом вмикання, датчик температури повітря 3 реле часу має більше одного каналу управління за часом вмикання, датчик температури повітря встановлений зовні приміщення, силовий вхід комутатора під'єднаний до електромережі, а його вхід управління - до виходу першого каналу управління реле часу і через датчик температури повітря - до виходу другого каналу управління реле часу. Крім того, датчик температури повітря розміщений в тепломісткому контейнері, теплова стала часу якого не менше 12 годин і не більше теплової сталої часу приміщення, що опалюється. Крім того, перший канал управління реле часу з'єднаний з входом управління комутатора через допоміжний датчик температури, встановлений зовні приміщення. Вище перераховані нові ознаки (схема з'єднання реле часу і комутатора, встановлення датчика температури повітря) при взаємодії з відомими ознаками (конструктивні складові) забезпечують виявлення нових технічних властивостей винаходу і одержання технічного результату - надійність роботи теплонакопичувальної системи опалення. На фіг. 1 зображена принципова схема пристрою для автоматичного управління теплонакопичувальним опаленням з можливістю регулювання кількості тепла при зміні температури, а на фіг. 2 - те ж саме, з можливістю автоматичного вмикання системи опалення при зниженні температури нижче заданої. Пристрій для автоматичного управління теплонакопичувальним опаленням (фіг. 1) складається з комутатора 1, через контакти 2 якого до електромережі під'єднані теплонакопичувальні нагрівачі 3, реле часу 4 і датчика температури повітря (ДТ) 5. Реле часу має як мінімум два канали управління за часом вмикання 6 і 7, а датчик температури повітря 5 встановлений зовні приміщення. Вхід управління 8 комутатора 1 під'єднаний до виходу 6 першого каналу управління реле часу 4 і, крім того, через датчик температури повітря 5 - до виходу 7 другого каналу управління реле часу 4. В пристрої для автоматичного управління теплонакопичувальним опаленням з можливістю автоматичного вмикання системи опалення при зниженні температури нижче заданої (фіг. 2) перший канал управління 6 реле часу 4 з'єднаний з входом 8 управління комутатора 1 через доповнюючий датчик температури 9, встановлений зовні приміщення. Для забезпечення спрацьовування пристрою управління за середньодобовою температурю зовнішнього повітря, датчики 5 і 9 температури зовнішнього повітря, встановлені зовні приміщення, розміщені в тепломісткому контейнері 10. Товщину стін контейнера, його форму і матеріал підбирають так, щоб величина теплової сталої часу контейнера знаходилась в межах від 12 годин і до величини теплової сталої часу приміщення, що опалюється. Пристрій для автоматичного управління теплонакопичувальним опаленням працює так. З початком опалювального сезону систему теплонакопичувального опалення під'єднують до електромережі, реле часу 4 відпрацьовує задану 32722 4 програму і подає вночі, під час нічного провалу навантаження в енергосистемі, напругу з виходу 6 першого капала управління по часу вмикання на керуючий вхід 8 комутатора 1. Комутатор 1 спрацьовує, замикаючи контакти 2 і під'єднуючи теплонакопичувальні електронагрівачі 3 до електромережі. В теплонакопичувальних електронагрівачах 3 проходить перетворення електроенергії в тепло. При цьому кількість утвореного тепла пропорційна сумарній потужності теплонакопичувальних електронагрівачів 3 й часу вмикання комутатора 1. Вона задається часом вмикання першого каналу реле часу 4, який менше довжини періоду нічного провалу навантаження в енергосистемі. Кількість тепла, необхідна для підтримки нормальних температурних умов в приміщенні, повинна збільшуватися із збільшенням різниці температур всередині і зовні приміщення. А тому, при зниженні зовнішньої температури, необхідно збільшити кількість тепла, яке виділяється для обігріву приміщення, а при підвищенні зовнішньої температури кількість виділеного тепла необхідно зменшити. При зниженні температури зовнішнього повітря нижче встановленої температури спрацьовує датчик 5, вхід управління 8 комутатора 1 через замкнуті контакти датчика 5 під'єднується до виходу 7 другого каналу управління реле часу 4, який подає на вхід управління 8 комутатора 1 напругу під час нічного провалу навантаження в енергосистемі, але в той період, коли перший канал реле часу 4 не працює. Таким чином, кількість теплової енергії, що виділяється і накопичується теплонакопичувальними електронагрівачами, збільшується, і, як наслідок, температурні умови в приміщення стабілізуються, незважаючи на зниження зовнішньої температури. Збільшення кількості каналів реле часу і під'єднаних до них датчиків, налаштованих на різні температури спрацьовування, дозволяє досягнути будь-якої необхідної точності регулювання кількості виділеного в приміщенні тепла залежно від зовнішньої температури. Автоматичне вмикання системи опалення при зниження зовнішньої температури нижче заданої здійснюється пристроєм, схема якого наведена на фіг. 2. В цій схемі вмикання комутатора 1 і, відповідно, опалення приміщення буде проходити тільки у випадку зниження температури нижче тієї, на яку налаштований датчик температури 9, оскільки сигнал з виходу 6 першого каналу управління реле часу 4 на вхід 8 управління комутатора 1 може надійти тільки через замкнуті контакти датчика температури 9. Датчик температури зовнішнього повітря 5 (і/або 9), встановлений зовні приміщення в тепломісткому контейнері 10, теплова стала часу якого не менше 12 годин і не більше теплової сталої часу приміщення, що опалюється, не піддається добовим коливанням температур. Оскільки теплова інерція контейнера 10 не дозволяє змінитись температурі всередині нього протягом дня (або ночі) і вирівнює коливання температур так, що в середині контейнера є середня температура великого проміжку часу, спрацьовування датчика 5 5 32722 (і/або 9) проходить за середньою температурою. При цьому система теплонакопичувального опалення змінює свою потужність тільки відповідно до зміни цієї середньовзятої температури, що забез 6 печує покращення теплових і економічних характеристик теплонакопичувальної системи опалення та надійності її роботи. Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71
