Забарвлена полістирольна композиція

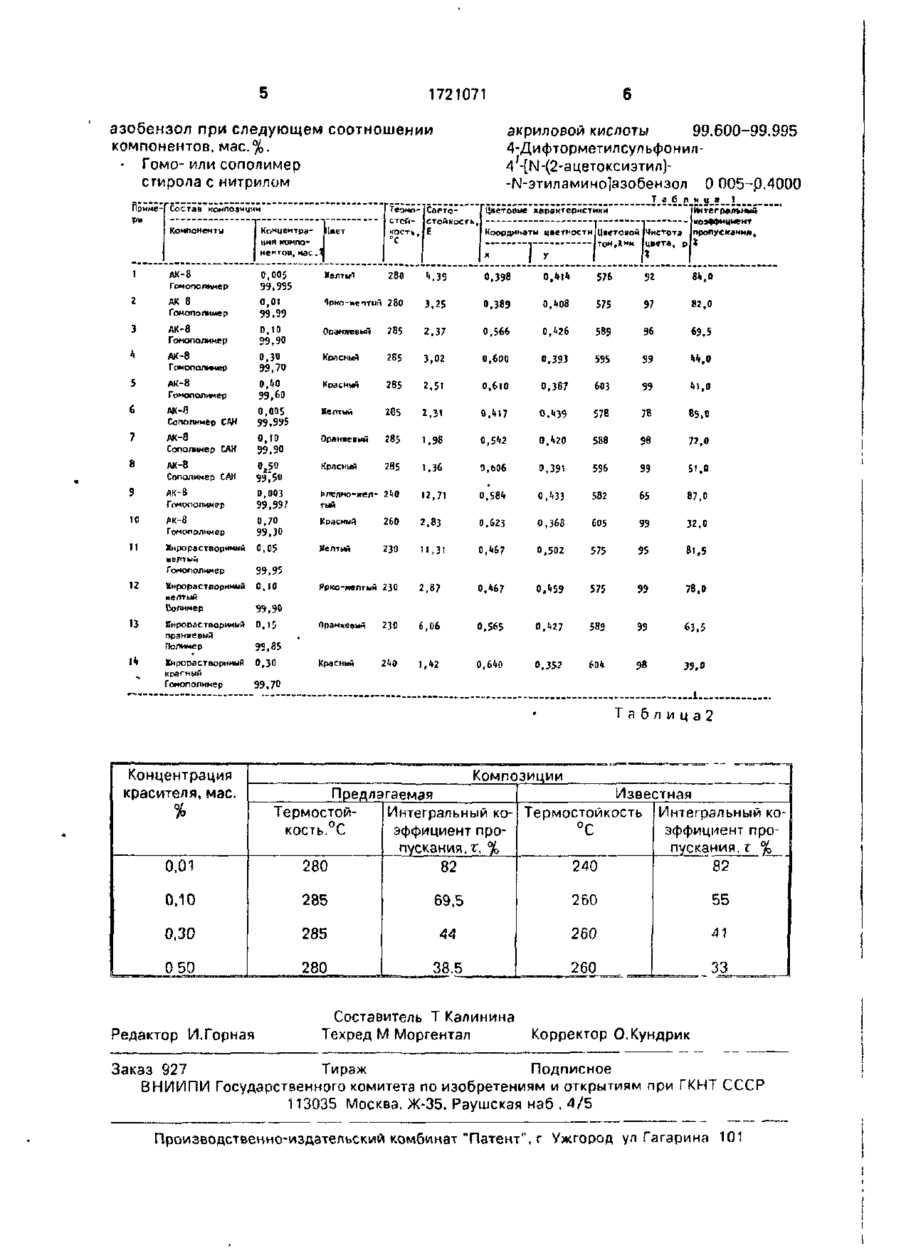

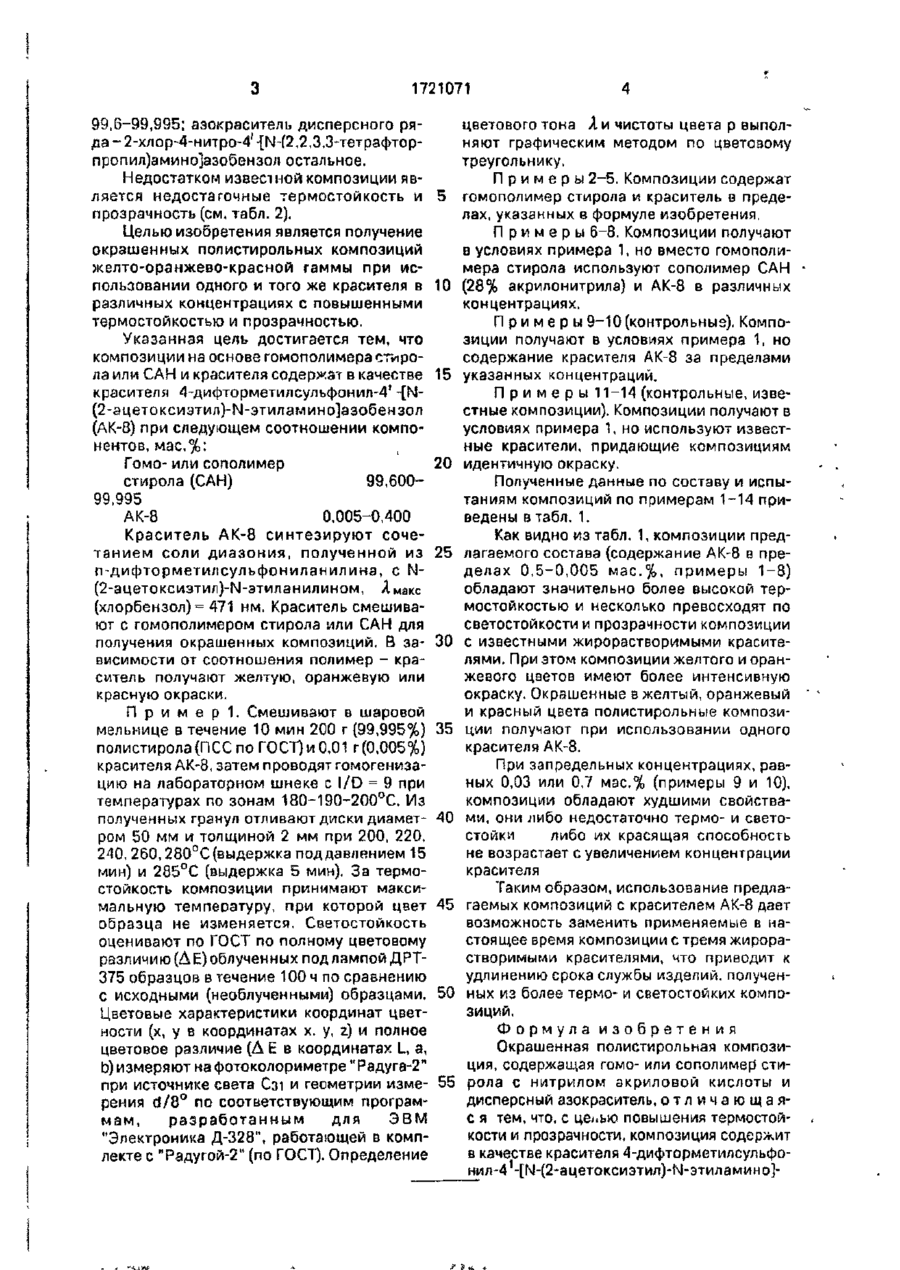

Изобретение относится к окрашенным прозрачным композициям включающим го Изобретение относится к окрашенным прозрачным полимерным композициям, э именно к композициям включающим гомополимер или сополимер стирола с нитрилом акриловой кислоты (САН) и краситель (АК-8) формулы С2Н5 СгНцОСОСНэ Такие композиции могут найти применение в качестве светофильтров и деталей световой индексации мо- или сополимер стирола с нитрилом риловои кислоты и краситель формулы г Н ц } Такие композиции могут найти применение в качестве светофильтров и деталей световой индексации Изобретение позволяет получить окрашенные полистирольные композиции желто-оранжево-краснои гаммы при использовании одного и того же красителя в различных концентрациях с повышенной термостойкостью (280 против 240°С) и повышенной прозрачностью ( г = =38 5-69 5 против 33-55%) при концентрации красителя 0,1 -0 5 мае % по сравнению с композицией содержащей известные жирорастворимые азокрасители желто-оранж е в о - к р а с н о й гаммы или и з в е с т н ы й краситель 2-хлор-4-нитро-4(-[М-(2 2-3,3-тетрэфторпропил)амино]азобензол 2 табл Известны окрашенные прозрачные композиции с гомополимером стирола или САН в которых в качестве красящих агентов используются жирооастзоримые красители желтый оранжевый л красный Эти композиции имеют сравнительно низкие прочности к свету и термическим обработкам Композиция с каждым из указанных красителей позволяет получить окраску только одного цветового тона Наиболее близкой по технической сущности к предлагаемой композиции является окрашенная полистирольная композиция содержащая, мае % гомо- или сополимер стирола с нитрилом акриловой кислоты о 1721071 99,6-99,995; азокраситель дисперсного ряда -2-хлор-4-нитро-4'-Г1чН2,2,3,3-тетрафторпропил)амино]азобензол остальное. Недостатком известной композиции является недостаточные термостойкость и 5 прозрачность (см. табл. 2). Целью изобретения является получение окрашенных полистирольных композиций желто-оранжево-красной гаммы при использовании одного и того же красителя в 10 различных концентрациях с повышенными термостойкостью и прозрачностью. Указанная цель достигается тем, что композиции на основе гомополимера стирола или САН и красителя содержат в качестве 15 красителя 4-дифторметилсульфонил-4' -{N(2-ацетоксиэтил)-Ы-этилэмино]азобензол (АК-8) при следующем соотношении компонентов, мас.%: Гомо- или сополимер 20 стирола (САН) 99,60099,995 АК-8 0,005-0,400 Краситель АК-8 синтезируют сочетанием соли диазония, полученной из 25 п-дифторметилсульфониланилинэ, с N(2-ацетоксизтил)-Ы-этиланилином, Я макс (хлорбензол) = 471 нм. Краситель смешивают с гомополимером стирола или САН для получения окрашенных композиций. В за- 30 висимости от соотношения полимер - краситель получают желтую, оранжевую или красную окраски. П р и м е р 1. Смешивают в шаровой мельнице в течение 10 мин 200 г (99,995%) 35 полистирола(ПССпоГОСТ)иО,01 г (0,005%) красителя АК-8, затем проводят гомогенизацию на лабораторном шнеке с I/D = 9 при температурах по зонам 180-190-200°С. Из полученных гранул отливают диски диамет- 40 ром 50 мм и толщиной 2 мм при 200, 220, 240,260,280°С (выдержка под давлением 15 мин) и 285°С (выдержка 5 мин). За термостойкость композиции принимают максимальную темпеоатуру, при которой цвет 45 образца не изменяется. Светостойкость оценивают по ГОСТ по полному цветовому различию (АЕ) облученных под лампой ДРТ375 образцов в течение 100 ч по сравнению с исходными (необлученными) образцами. 50 Цветовые характеристики координат цветности (х, у в координатах х. у, г) и полное цветовое различие (Д Е в координатах L, а, Ь) измеряют на фотоколориметре "Радуга-2" при источнике света Сзі и геометрии изме- 55 рения d/8° no соответствующим программам, разработанным для ЭВМ "Электроника Д-328", работающей в комплекте с "Радугой-2" (по ГОСТ). Определение цветового тона Я и чистоты цвета р выполняют графическим методом по цветовому треугольнику. П р и м е р ы 2-5. Композиции содержат гомополимер стирола и краситель в пределах, указанных в формуле изобретения. П р и м е р ы 6-8. Композиции получают в условиях примера 1, но вместо гомополимера стирола используют сополимер САН (28% акрилонитрила) и АК-8 в различных концентрациях. П р и м е р ы 9-10 (контрольные). Композиции получают в условиях примера 1, но содержание красителя АК-8 за пределами указанных концентрации. П р и м е р ы 11-14 (контрольные, известные композиции). Композиции получают в условиях примера 1, но используют известные красители, придающие композициям идентичную окраску. Полученные данные по составу и испытаниям композиций по примерам 1-14 приведены в табл. 1. Как видно из табл. 1, композиции предлагаемого состава (содержание АК-8 в пределах 0,5-0,005 мас.%, примеры 1-8) обладают значительно более высокой термостойкостью и несколько превосходят по светостойкости и прозрачности композиции с известными жирорастворимыми красителями. При этом композиции желтого и оранжевого цветов имеют более интенсивную окраску. Окрашенные в желтый, оранжевый и красный цвета полистирольные композиции получают при использовании одного красителя АК-8. При запредельных концентрациях, равных 0,03 или 0,7 мас.% (примеры 9 и 10), композиции обладают худшими свойствами, они либо недостаточно термо- и светостойки либо их красящая способность не возрастает с увеличением концентрации красителя Таким образом, использование предлагаемых композиций с красителем АК-8 дает возможность заменить применяемые в настоящее время композиции с тремя жирорастворимыми красителями, что приводит к удлинению срока службы изделий, полученных из более термо- и светостойких композиций. Формула изобретения Окрашенная полистирольная композиция, содержащая гомо- или сополимер стирола с нитрилом акриловой кислоты и дисперсный азокраситель, о т л и ч а ю щ а я с я тем, что, с ЦЄІ.ЬЮ повышения термостойкости и прозрачности, композиция содержит в качестве красителя 4-дифторметилсульфонил-41-[М-(2-ацетоксиэтил)-Ы-этиламино] 1721071 азобензол при следующем соотношении компонентов, мас.%. - Гомо- или сополимер стирола с нитрилом Приме- Состав композиции ры Компоненты акриловой кислоты 99,600-99.995 4-Дифторметилсульфонип Ч -Ы-этиламино]азобензол «ость, °С ций компонентов, нас. > стоикость Интегральный коэффициент Координаты цветности Цветовой Чистота пропускания, тон,»мм цвет*, р СЄРГО Концентра 0 005-0.4000 Цветовые характеристики 1 АК-8 Гонополимер 0,005 99,995 Іелтьг"! гво 4.39 0,398 0,414 576 92 84,0 2 АК 8 Гонополимер 0,01 Чрко-нетгим 280 3.25 0,389 0,408 575 97 82,0 3 АК-8 Гомопояимер D.10 99,90 Оранжевый 285 2,37 0,566 0,426 589 96 69.5 4 АК-8 Гомополимер 0,30 99.70 Красный 2S5 3,02 0,600 0,393 595 99 44,0 5 АК-8 Гонаполимер 0,40 99,60 Красный 285 2,51 0,610 0,387 603 99 41,0 6 АК-В Со полин ер САН 0.005 99,995 Желтый IS5 1,31 0.4W 0,439 57Е 7Є 8Э.0 7 АК-8 Сополимер САН 0,10 99,90 Оранжевый 285 1,98 0,542 0,420 588 98 72,0 Ъ АК-8 Сополимер САН Красный 99^0 285 1.36 0,ь06 0,391 596 99 51,0 АК-В Гомополимер 0,003 99,99? Олі-дно-жел- 240 тый 12,71 0,584 0,433 582 65 87.0 Гомополимер 0,70 99J0 Красный 260 г,8з 0,623 0,368 605 99 32.0 Нелтый 230 11,31 0,467 0,502 575 95 81,5 Ярко-желтый 230 2,87 0,467 0,459 575 99 78,0 Прэниеэый 230 6,06 0,565 0,427 589 99 63,5 Красный 240 1,42 0,640 0,352 604 98 39,0 9 10 11 99,99 Хи ро pa С тв о римы й 0.05 петый Гонополимер 13 14 Ви рорэ с т в ор имый 0,10 Полимер 12 99,95 9Э.90 Инрорэстворимий орзнвевый Полимер 0,15 Кирорэстаориный крагный Гонополинер 99,85 0,30 99,70 Таблмца2 Концентрация красителя, мас. % Композиции Известная Предлагаемая ТермостойИнтегральный ко- Термостойкость Интегральный ко эффициент проэффициент прокость.°С °С пускания, т, % пускания, г % 0,01 280 82 240 82 0,10 285 69.5 260 55 0,30 285 44 260 41 0 50 280 38.5 260 33 Редактор И.Горная Составитель Т Калинина Техред М Моргентал Корректор О.Кундрик Заказ 927 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина 101
