Перетворювач електричної напруги в акустичний сигнал звукової частоти

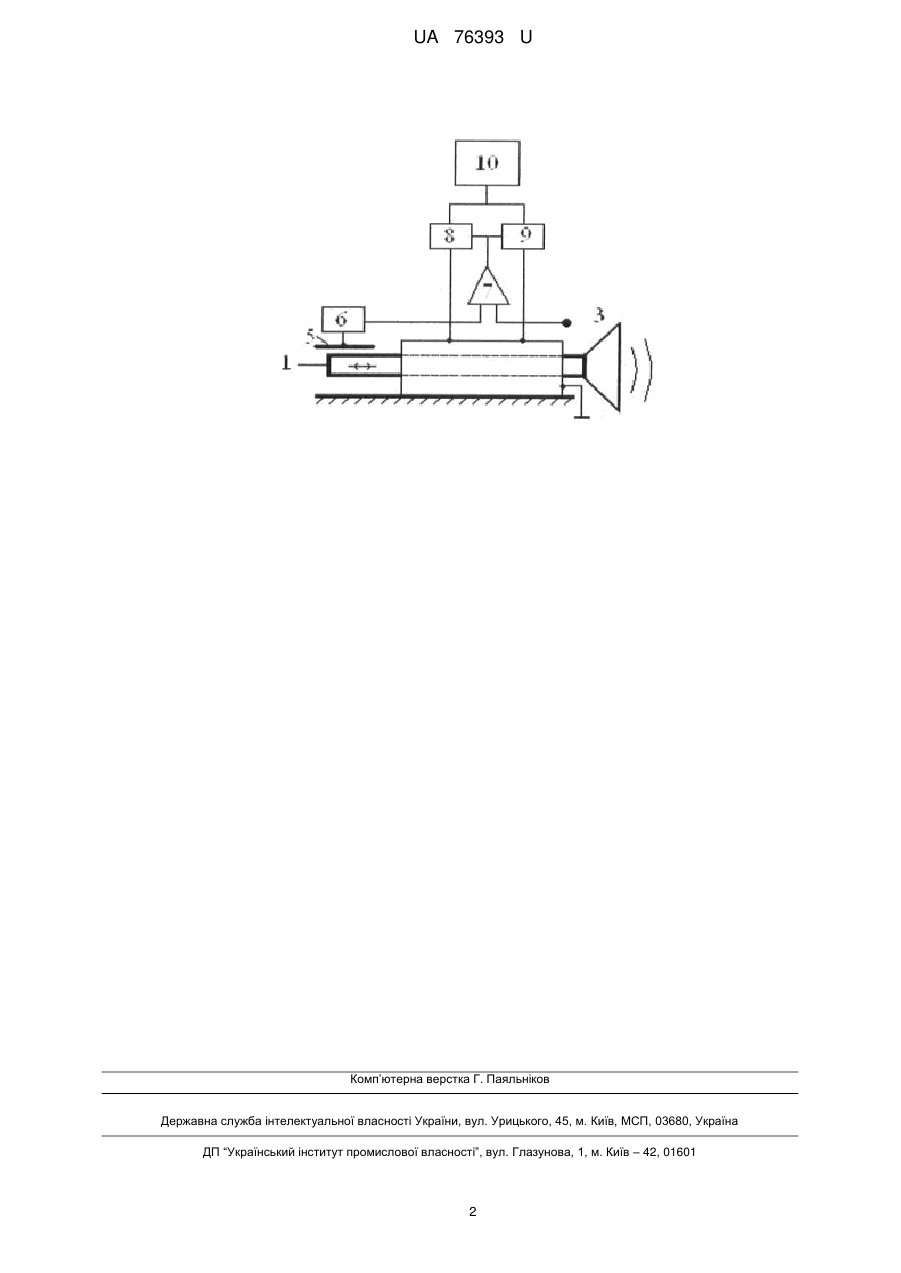

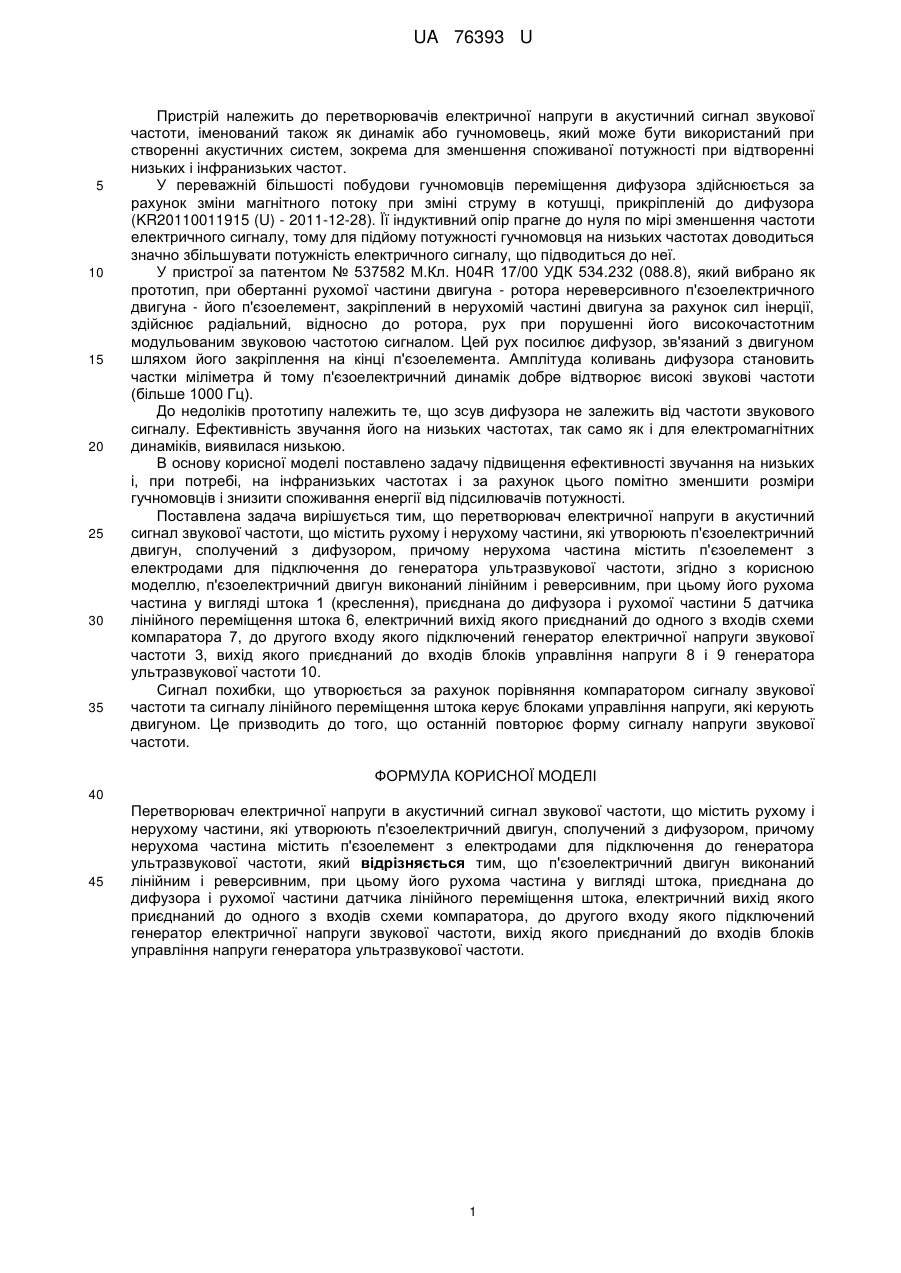

Реферат: UA 76393 U UA 76393 U 5 10 15 20 25 30 35 Пристрій належить до перетворювачів електричної напруги в акустичний сигнал звукової частоти, іменований також як динамік або гучномовець, який може бути використаний при створенні акустичних систем, зокрема для зменшення споживаної потужності при відтворенні низьких і інфранизьких частот. У переважній більшості побудови гучномовців переміщення дифузора здійснюється за рахунок зміни магнітного потоку при зміні струму в котушці, прикріпленій до дифузора (KR20110011915 (U) - 2011-12-28). Її індуктивний опір прагне до нуля по мірі зменшення частоти електричного сигналу, тому для підйому потужності гучномовця на низьких частотах доводиться значно збільшувати потужність електричного сигналу, що підводиться до неї. У пристрої за патентом № 537582 М.Кл. Н04R 17/00 УДК 534.232 (088.8), який вибрано як прототип, при обертанні рухомої частини двигуна - ротора нереверсивного п'єзоелектричного двигуна - його п'єзоелемент, закріплений в нерухомій частині двигуна за рахунок сил інерції, здійснює радіальний, відносно до ротора, рух при порушенні його високочастотним модульованим звуковою частотою сигналом. Цей рух посилює дифузор, зв'язаний з двигуном шляхом його закріплення на кінці п'єзоелемента. Амплітуда коливань дифузора становить частки міліметра й тому п'єзоелектричний динамік добре відтворює високі звукові частоти (більше 1000 Гц). До недоліків прототипу належить те, що зсув дифузора не залежить від частоти звукового сигналу. Ефективність звучання його на низьких частотах, так само як і для електромагнітних динаміків, виявилася низькою. В основу корисної моделі поставлено задачу підвищення ефективності звучання на низьких і, при потребі, на інфранизьких частотах і за рахунок цього помітно зменшити розміри гучномовців і знизити споживання енергії від підсилювачів потужності. Поставлена задача вирішується тим, що перетворювач електричної напруги в акустичний сигнал звукової частоти, що містить рухому і нерухому частини, які утворюють п'єзоелектричний двигун, сполучений з дифузором, причому нерухома частина містить п'єзоелемент з електродами для підключення до генератора ультразвукової частоти, згідно з корисною моделлю, п'єзоелектричний двигун виконаний лінійним і реверсивним, при цьому його рухома частина у вигляді штока 1 (креслення), приєднана до дифузора і рухомої частини 5 датчика лінійного переміщення штока 6, електричний вихід якого приєднаний до одного з входів схеми компаратора 7, до другого входу якого підключений генератор електричної напруги звукової частоти 3, вихід якого приєднаний до входів блоків управління напруги 8 і 9 генератора ультразвукової частоти 10. Сигнал похибки, що утворюється за рахунок порівняння компаратором сигналу звукової частоти та сигналу лінійного переміщення штока керує блоками управління напруги, які керують двигуном. Це призводить до того, що останній повторює форму сигналу напруги звукової частоти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Перетворювач електричної напруги в акустичний сигнал звукової частоти, що містить рухому і нерухому частини, які утворюють п'єзоелектричний двигун, сполучений з дифузором, причому нерухома частина містить п'єзоелемент з електродами для підключення до генератора ультразвукової частоти, який відрізняється тим, що п'єзоелектричний двигун виконаний лінійним і реверсивним, при цьому його рухома частина у вигляді штока, приєднана до дифузора і рухомої частини датчика лінійного переміщення штока, електричний вихід якого приєднаний до одного з входів схеми компаратора, до другого входу якого підключений генератор електричної напруги звукової частоти, вихід якого приєднаний до входів блоків управління напруги генератора ультразвукової частоти. 1 UA 76393 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
