H03F 3/00 — Підсилювачі, що мають як підсилюючих елементів тільки електронні або тільки напівпровідникові прилади

Номер патенту: 99033

Опубліковано: 12.05.2015

Автори: Домнишев Сергій Петрович, Федотов Дмитро Олексійович, Федотов Павло Дмитрович, Сліпченко Микола Іванович

МПК: G05F 1/10, H03F 5/00, H03F 1/34, H03F 3/00 ...

Мітки: повторювач, напруги, прецизійний

Формула / Реферат:

1. Прецизійний повторювач напруги, що містить повторювач напруги на першому операційному підсилювачі, інвертуючий вхід якого з'єднано з його виходом та першим виходом пристрою, який відрізняється тим, що додатково уведено другий операційний підсилювач та резистор, при цьому вихід першого операційного підсилювача через резистор підключено до інвертуючого входу другого операційного підсилювача, неінвертуючий вхід якого є входом пристрою, а...

Номер патенту: 98273

Опубліковано: 27.04.2015

Автори: Овсяннікова Тетяна Миколаївна, Комаров Володимир Олександрович, Бугера Михайло Григорович, Твердохлібов Володимир Віталійович, Куровська Тетяна Юріївна, Башинський Володимир Георгійович, Березовський Аркадій Іванович

МПК: H01Q 1/00, H03F 3/00, H03G 3/00 ...

Мітки: сили, приводить, результату, супротивника, поразки, спосіб, летального, живої

Формула / Реферат:

1. Спосіб поразки живої сили супротивника, що не приводить до летального результату, який включає вплив на біооб'єкт - живу силу супротивника, фізичним агентом матеріальної природи, який відрізняється тим, що як фізичний агент матеріальної природи використовують НВЧ випромінювання міліметрового діапазону, що змінюється за потужністю/інтенсивністю.2. Спосіб за п. 1, який відрізняється тим, що попередньо визначають параметри НВЧ...

Номер патенту: 86981

Опубліковано: 10.01.2014

Автори: Синєкоп Юрій Степанович, Баран Михайло Мирославович, Вірченко Владислав Петрович

МПК: H03F 3/00

Мітки: формування, магнітотерапії, зворотним, блок, апарату, сигналів, зв'язком, підсилення

Формула / Реферат:

Блок підсилення та формування сигналів з зворотним зв'язком апарата для магнітотерапії, що містить мікроконтролер (МК), драйвер ключів, польові транзистори VT1, VT2, VT3, VT4, стабілітрони VD1, VD2, резистор R1, індуктор L та шунт R2, який відрізняється тим, що використано польові транзистори, які включено за напівмостовою схемою з кусково-поступальним накачуванням та застосовано зворотний зв'язок.

Номер патенту: 86420

Опубліковано: 25.12.2013

Автори: Єфимович Андрій Павлович, Крижановський Володимир Григорович

МПК: H03F 3/00

Мітки: класу, підсилювач

Формула / Реферат:

Підсилювач класу F, що містить транзистор, на який подається вхідний сигнал, та має паралельну вихідну ємність та послідовну індуктивність виходу (стоку або колектору) транзистору, до якого приєднані дросель та перший відрізок лінії передачі, другий вивід транзистору (витік або емітер) приєднано до загального проводу, другий кінець дроселя підключений до позитивного контакту джерела живлення, який відрізняється тим, що до другого виводу...

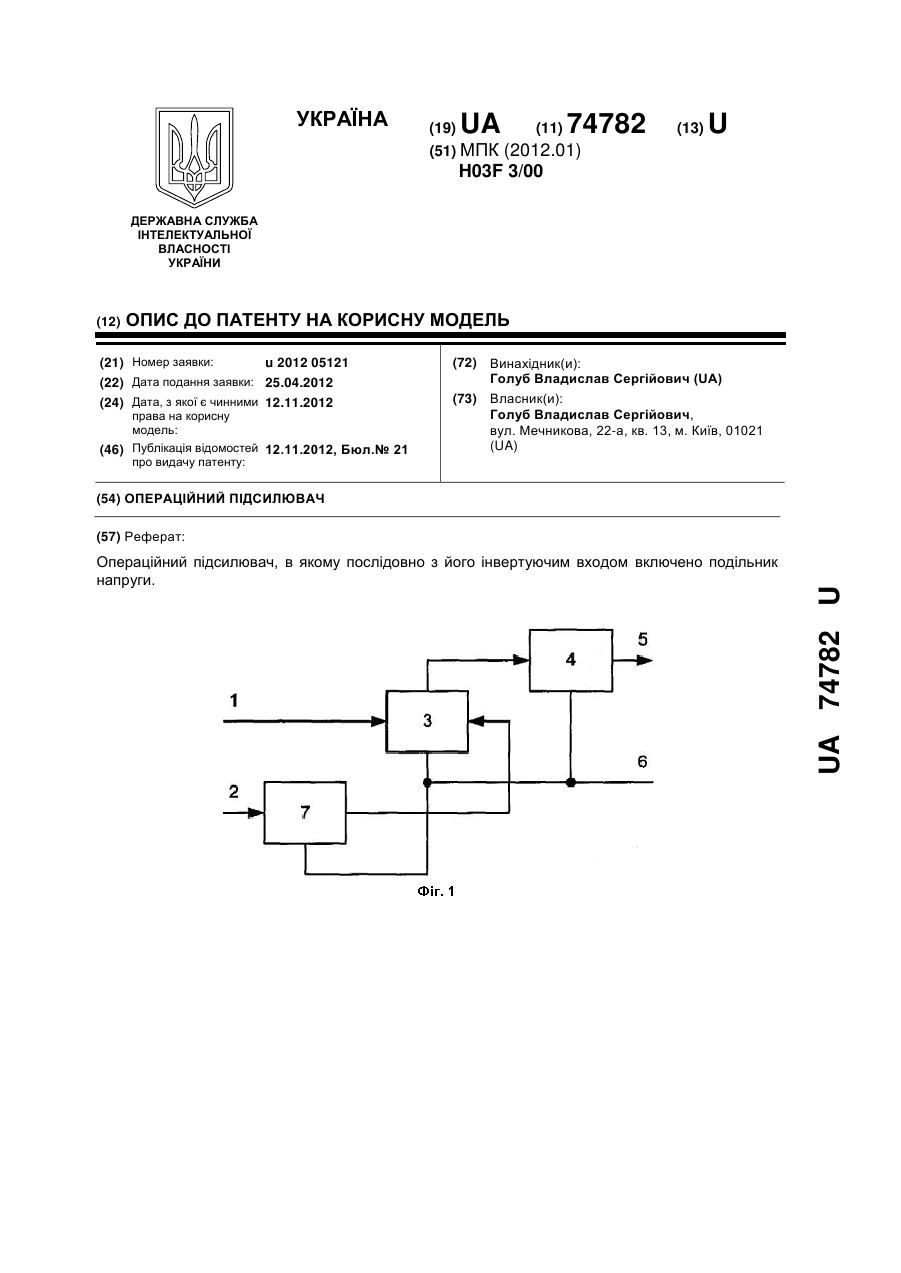

Номер патенту: 74782

Опубліковано: 12.11.2012

Автор: Голуб Владислав Сергійович

МПК: H03F 3/00

Мітки: підсилювач, операційний

Формула / Реферат:

1. Операційний підсилювач, який відрізняється тим, що послідовно з його інвертуючим входом включено подільник напруги.2. Операційний підсилювач за п. 1, який відрізняється тим, що послідовно з його неінвертуючим входом включено другий подільник напруги.3. Операційний підсилювач за п. 2, який відрізняється тим, що коефіцієнти передачі обох подільників напруги є рівними між собою.

Номер патенту: 73802

Опубліковано: 10.10.2012

Автори: Крук Олег Ярославович, Федотов Павло Дмитрович, Сліпченко Микола Іванович, Федотов Дмитро Олексійович

МПК: H03H 11/00, H03F 3/00, H03F 5/00 ...

Мітки: напруги, підсилювачі, повторювач, операційному

Формула / Реферат:

Повторювач напруги на операційному підсилювачі, у якого внутрішня структура включає опір RД диференційному сигналу між інвертуючим та неінвертуючим входами, які через відповідні опори Rc-, Rc+ синфазному сигналу зв'язані з шиною нульового потенціалу, яка через функціональне джерело UД•КОП та вихідний опір RВИХ зв'язана з виходом операційного підсилювача, а джерело вхідної напруги UВХ з власним внутрішнім опором RГ підключене до...

Номер патенту: 91759

Опубліковано: 25.08.2010

Автори: Федотов Павло Дмитрович, Федотов Дмитро Олексійович, Сліпченко Микола Іванович

МПК: G05F 1/10, H03F 5/00, H03F 3/00, H03F 1/34 ...

Мітки: напруги, повторювач

Формула / Реферат:

1. Повторювач напруги, що містить основну схему на операційному підсилювачі, вихід якого з'єднано з інвертуючим входом, неінвертуючий вхід якого є входом повторювача напруги, який відрізняється тим, що додатково введено аналогічний за структурою повторювач напруги, послідовно підключений з основною схемою, при цьому вихід і неінвертуючий вхід операційного підсилювача введеного повторювача з'єднані безпосередньо між собою, а альтернативний...

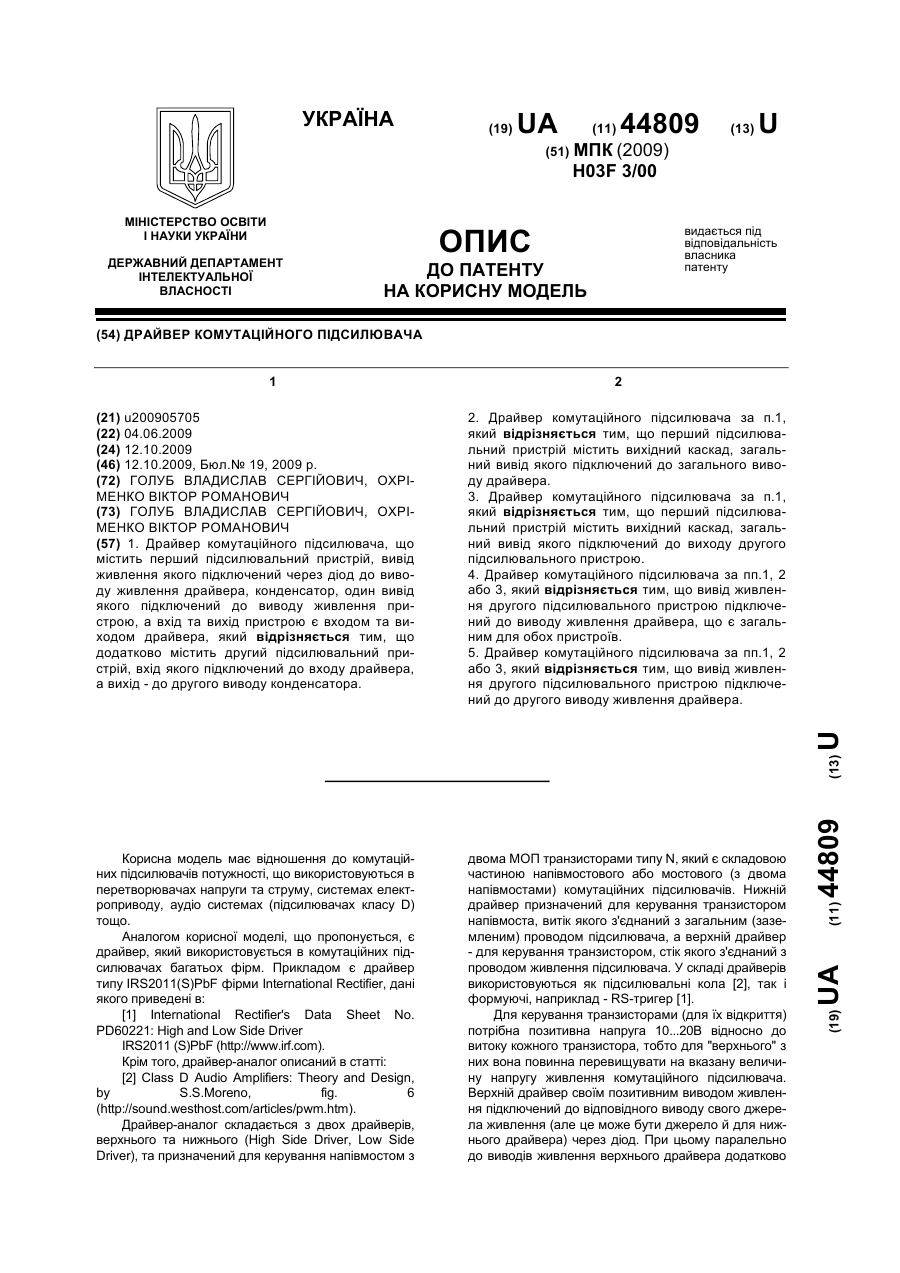

Номер патенту: 44809

Опубліковано: 12.10.2009

Автори: Голуб Владислав Сергійович, Охріменко Віктор Романович

МПК: H03F 3/00

Мітки: драйвер, комутаційного, підсилювача

Формула / Реферат:

1. Драйвер комутаційного підсилювача, що містить перший підсилювальний пристрій, вивід живлення якого підключений через діод до виводу живлення драйвера, конденсатор, один вивід якого підключений до виводу живлення пристрою, а вхід та вихід пристрою є входом та виходом драйвера, який відрізняється тим, що додатково містить другий підсилювальний пристрій, вхід якого підключений до входу драйвера, а вихід - до другого виводу...

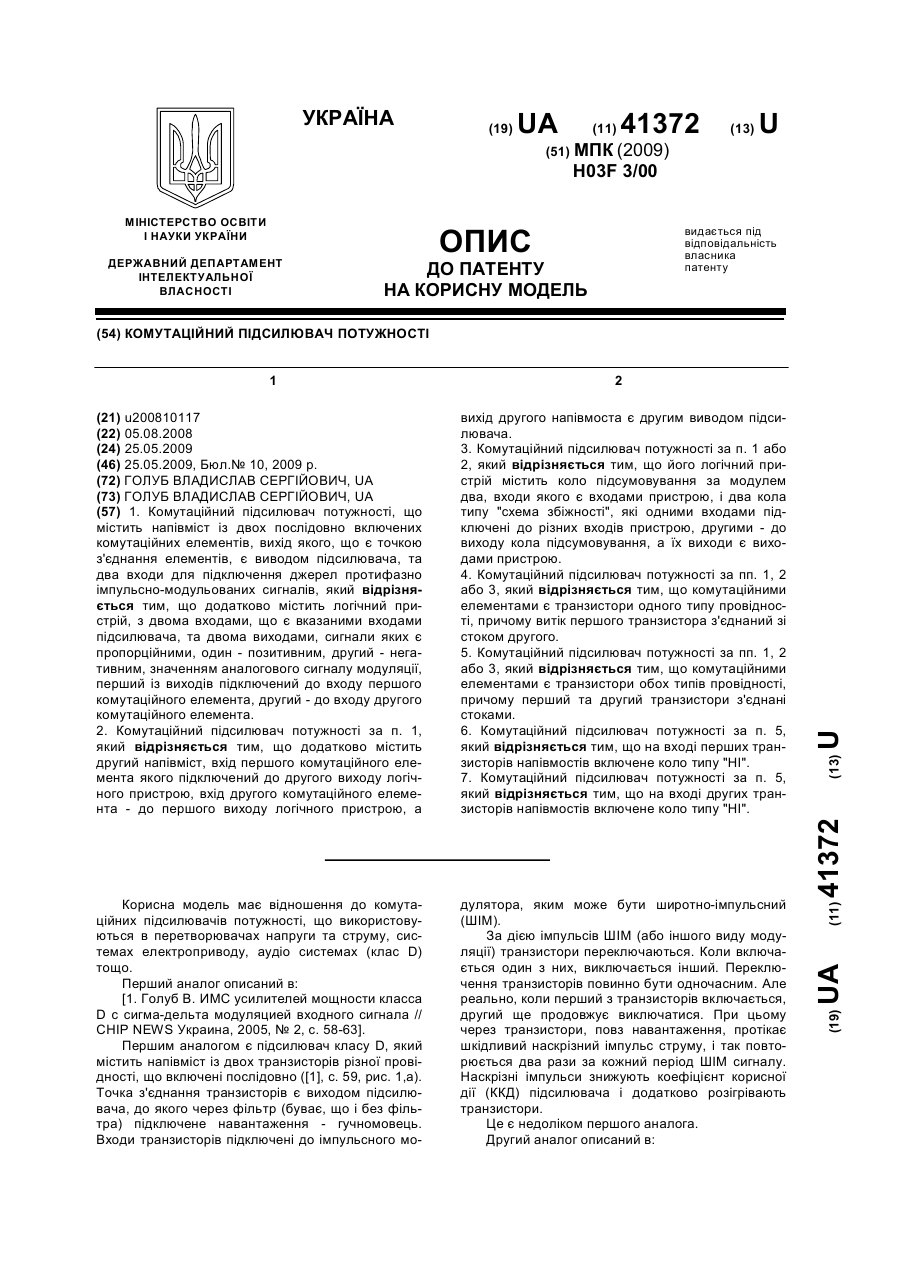

Номер патенту: 41372

Опубліковано: 25.05.2009

Автор: Голуб Владислав Сергійович

МПК: H03F 3/00

Мітки: підсилювач, комутаційний, потужності

Формула / Реферат:

1. Комутаційний підсилювач потужності, що містить напівміст із двох послідовно включених комутаційних елементів, вихід якого, що є точкою з'єднання елементів, є виводом підсилювача, та два входи для підключення джерел протифазно імпульсно-модульованих сигналів, який відрізняється тим, що додатково містить логічний пристрій, з двома входами, що є вказаними входами підсилювача, та двома виходами, сигнали яких є пропорційними, один - позитивним,...

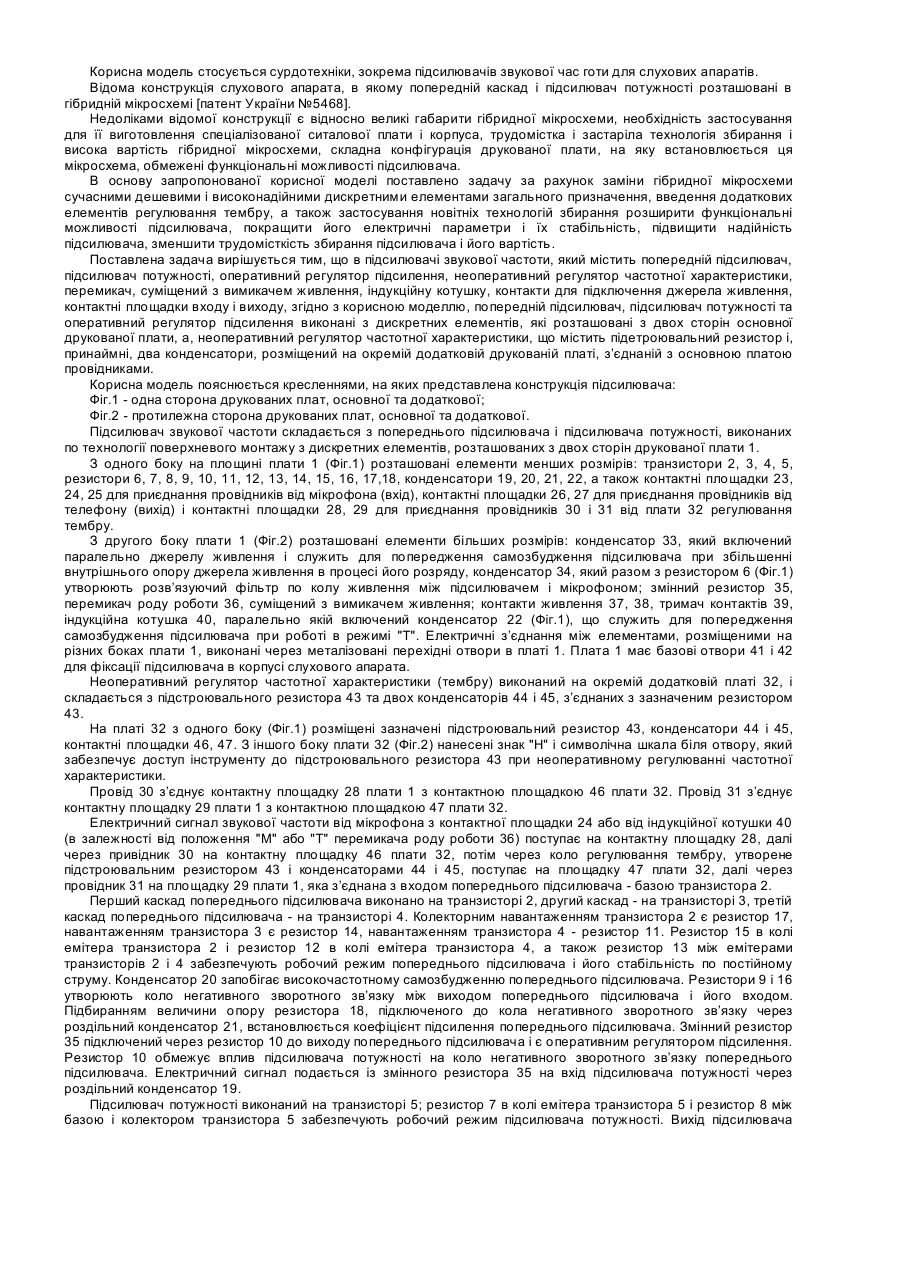

Номер патенту: 32271

Опубліковано: 12.05.2008

Автори: Скорик Микола Васильович, Карпук Євгеній Якимович, Лукінов Генадій Олексійович

МПК: H03F 3/00

Мітки: частоти, підсилювач, апарата, звукової, слухового

Формула / Реферат:

Підсилювач звукової частоти, який містить попередній підсилювач, підсилювач потужності, оперативний регулятор підсилення, неоперативний регулятор частотної характеристики, перемикач, суміщений з вимикачем живлення, індукційну котушку, контакти для підключення джерела живлення, контактні площадки входу і виходу, який відрізняється тим, що попередній підсилювач, підсилювач потужності та оперативний регулятор підсилення виконані з дискретних...

Номер патенту: 2755

Опубліковано: 16.08.2004

Автор: Поваляєв Анатолій Єгорович

МПК: H03F 3/00

Мітки: потужності, підсилювач

Формула / Реферат:

1. Підсилювач потужності, який містить каскад підсилення напруги по схемі з загальним емітером (витоком, катодом) або з загальною базою (затвором, сіткою), навантаженням котрого є двотактний вихідний каскад класу АВ або А, виконаний по схемі повторювача напруги на поодиноких або складених транзисторах (або лампах), виходом під'єднаного до акустичного навантаження струмового принципу перетворення (електродинамічного перетворення зокрема)...

Номер патенту: 68451

Опубліковано: 16.08.2004

Автор: Орнатський Дмитро Петрович

МПК: G01R 27/00, H04L 12/66, H03F 3/00 ...

Мітки: двотактний, мікро-еом, вимірювальний, аналоговий, потужності, використання, інтерфейсі, сполучення, первинних, перетворювач, інтерфейс, підсилювач, перетворювачів

Формула / Реферат:

1. Аналоговий інтерфейс для сполучення первинних перетворювачів із процесором, що містить приймальну і передавальну частини, зв'язані між собою двопровідною лінією зв'язку, причому передавальна частина містить вимірювальний перетворювач, що перетворює вимірюваний параметр у частоту/період, і двотактний підсилювач потужності, а приймальна частина - систему фазового автопідстроювання частоти (ФАПЧ), а також включені на вході приймальної частини...
