Підсилювач звукової частоти слухового апарата

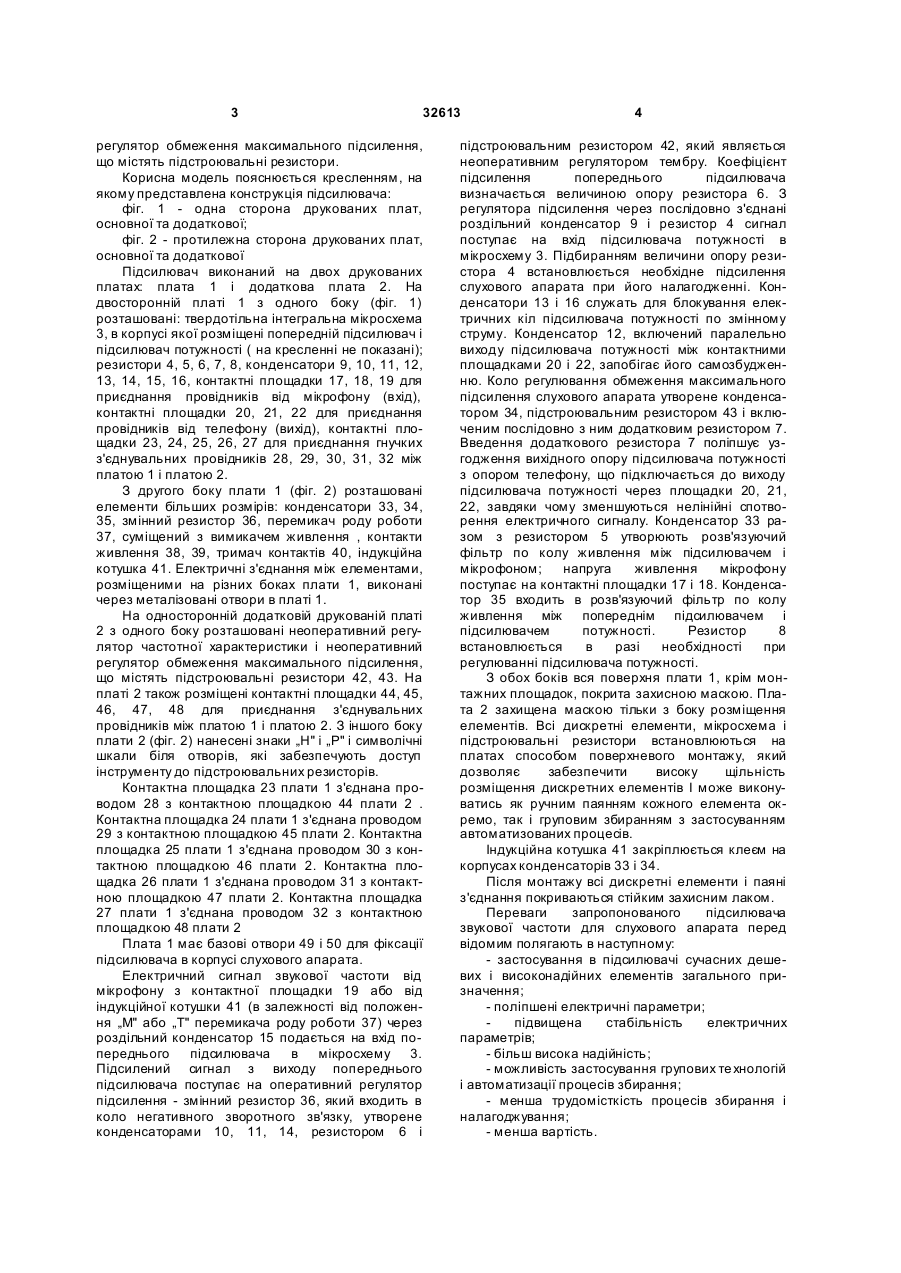

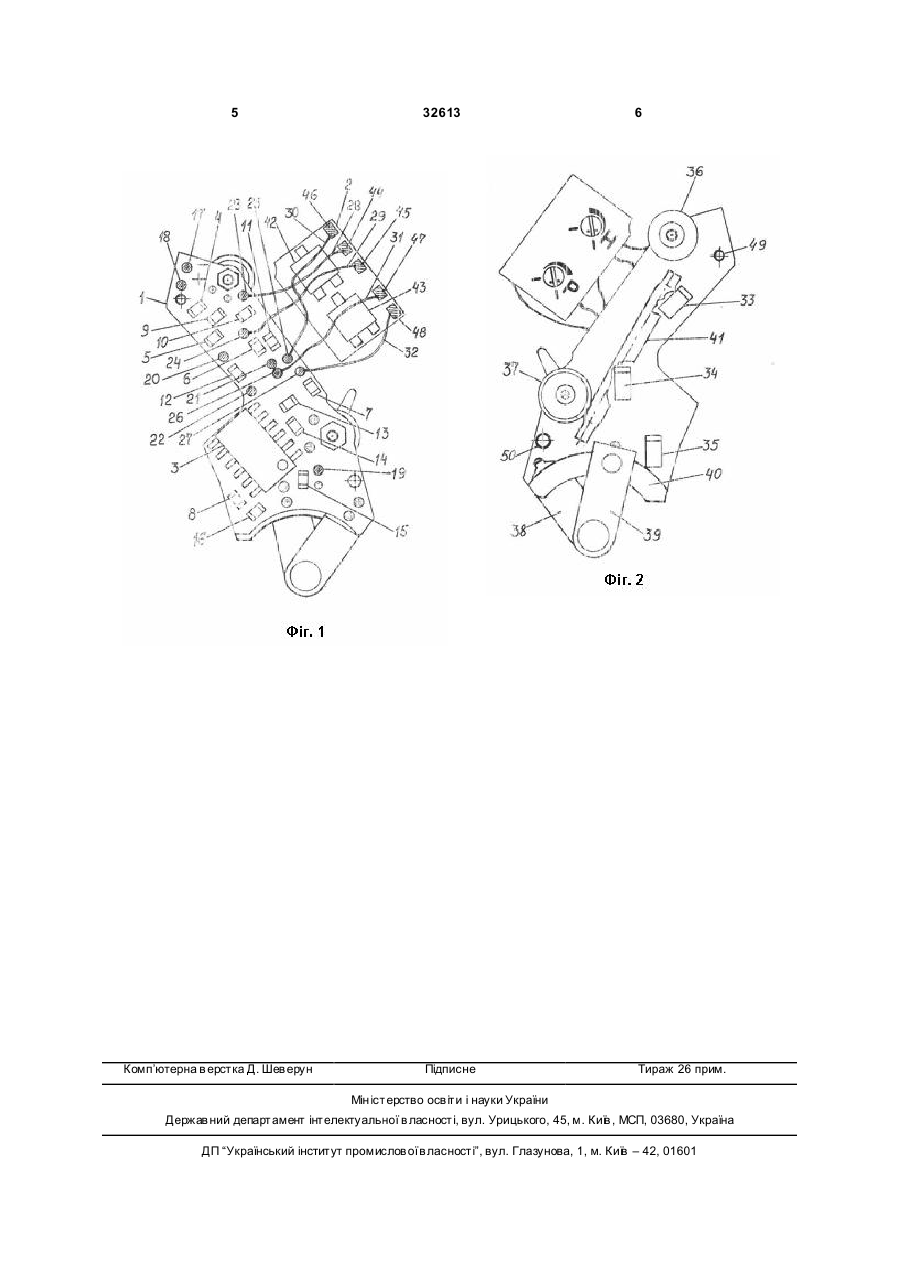

Підсилювач звукової частоти слухового апарата, що містить попередній підсилювач і підсилювач потужності, регулятор підсилення, перемикач, суміщений з вимикачем живлення, індукційну котушку, неоперативний регулятор частотної характеристики і обмеження максимального підсилення, 3 32613 регулятор обмеження максимального підсилення, що містять підстроювальні резистори. Корисна модель пояснюється кресленням, на якому представлена конструкція підсилювача: фіг. 1 - одна сторона друкованих плат, основної та додаткової; фіг. 2 - протилежна сторона друкованих плат, основної та додаткової Підсилювач виконаний на двох друкованих платах: плата 1 і додаткова плата 2. На двосторонній платі 1 з одного боку (фіг. 1) розташовані: твердотільна інтегральна мікросхема 3, в корпусі якої розміщені попередній підсилювач і підсилювач потужності ( на кресленні не показані); резистори 4, 5, 6, 7, 8, конденсатори 9, 10, 11, 12, 13, 14, 15, 16, контактні площадки 17, 18, 19 для приєднання провідників від мікрофону (вхід), контактні площадки 20, 21, 22 для приєднання провідників від телефону (вихід), контактні площадки 23, 24, 25, 26, 27 для приєднання гнучких з'єднувальних провідників 28, 29, 30, 31, 32 між платою 1 і платою 2. З другого боку плати 1 (фіг. 2) розташовані елементи більших розмірів: конденсатори 33, 34, 35, змінний резистор 36, перемикач роду роботи 37, суміщений з вимикачем живлення , контакти живлення 38, 39, тримач контактів 40, індукційна котушка 41. Електричні з'єднання між елементами, розміщеними на різних боках плати 1, виконані через металізовані отвори в платі 1. На односторонній додатковій друкованій платі 2 з одного боку розташовані неоперативний регулятор частотної характеристики і неоперативний регулятор обмеження максимального підсилення, що містять підстроювальні резистори 42, 43. На платі 2 також розміщені контактні площадки 44, 45, 46, 47, 48 для приєднання з'єднувальних провідників між платою 1 і платою 2. З іншого боку плати 2 (фіг. 2) нанесені знаки „Н" і „Р" і символічні шкали біля отворів, які забезпечують доступ інструменту до підстроювальних резисторів. Контактна площадка 23 плати 1 з'єднана проводом 28 з контактною площадкою 44 плати 2 . Контактна площадка 24 плати 1 з'єднана проводом 29 з контактною площадкою 45 плати 2. Контактна площадка 25 плати 1 з'єднана проводом 30 з контактною площадкою 46 плати 2. Контактна площадка 26 плати 1 з'єднана проводом 31 з контактною площадкою 47 плати 2. Контактна площадка 27 плати 1 з'єднана проводом 32 з контактною площадкою 48 плати 2 Плата 1 має базові отвори 49 і 50 для фіксації підсилювача в корпусі слухового апарата. Електричний сигнал звукової частоти від мікрофону з контактної площадки 19 або від індукційної котушки 41 (в залежності від положення „М" або „Т" перемикача роду роботи 37) через роздільний конденсатор 15 подається на вхід попереднього підсилювача в мікросхему 3. Підсилений сигнал з виходу попереднього підсилювача поступає на оперативний регулятор підсилення - змінний резистор 36, який входить в коло негативного зворотного зв'язку, утворене конденсаторами 10, 11, 14, резистором 6 і 4 підстроювальним резистором 42, який являється неоперативним регулятором тембру. Коефіцієнт підсилення попереднього підсилювача визначається величиною опору резистора 6. З регулятора підсилення через послідовно з'єднані роздільний конденсатор 9 і резистор 4 сигнал поступає на вхід підсилювача потужності в мікросхему 3. Підбиранням величини опору резистора 4 встановлюється необхідне підсилення слухового апарата при його налагодженні. Конденсатори 13 і 16 служать для блокування електричних кіл підсилювача потужності по змінному струму. Конденсатор 12, включений паралельно виходу підсилювача потужності між контактними площадками 20 і 22, запобігає його самозбудженню. Коло регулювання обмеження максимального підсилення слухового апарата утворене конденсатором 34, підстроювальним резистором 43 і включеним послідовно з ним додатковим резистором 7. Введення додаткового резистора 7 поліпшує узгодження вихідного опору підсилювача потужності з опором телефону, що підключається до виходу підсилювача потужності через площадки 20, 21, 22, завдяки чому зменшуються нелінійні спотворення електричного сигналу. Конденсатор 33 разом з резистором 5 утворюють розв'язуючий фільтр по колу живлення між підсилювачем і мікрофоном; напруга живлення мікрофону поступає на контактні площадки 17 і 18. Конденсатор 35 входить в розв'язуючий фільтр по колу живлення між попереднім підсилювачем і підсилювачем потужності. Резистор 8 встановлюється в разі необхідності при регулюванні підсилювача потужності. З обох боків вся поверхня плати 1, крім монтажних площадок, покрита захисною маскою. Плата 2 захищена маскою тільки з боку розміщення елементів. Всі дискретні елементи, мікросхема і підстроювальні резистори встановлюються на платах способом поверхневого монтажу, який дозволяє забезпечити високу щільність розміщення дискретних елементів І може виконуватись як ручним паянням кожного елемента окремо, так і груповим збиранням з застосуванням автоматизованих процесів. Індукційна котушка 41 закріплюється клеєм на корпусах конденсаторів 33 і 34. Після монтажу всі дискретні елементи і паяні з'єднання покриваються стійким захисним лаком. Переваги запропонованого підсилювача звукової частоти для слухового апарата перед відомим полягають в наступному: - застосування в підсилювачі сучасних дешевих і високонадійних елементів загального призначення; - поліпшені електричні параметри; підвищена стабільність електричних параметрів; - більш висока надійність; - можливість застосування групових те хнологій і автоматизації процесів збирання; - менша трудомісткість процесів збирання і налагоджування; - менша вартість. 5 Комп’ютерна в ерстка Д. Шев ерун 32613 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
