Спосіб ремонту та підсилення залізобетонних конструкцій

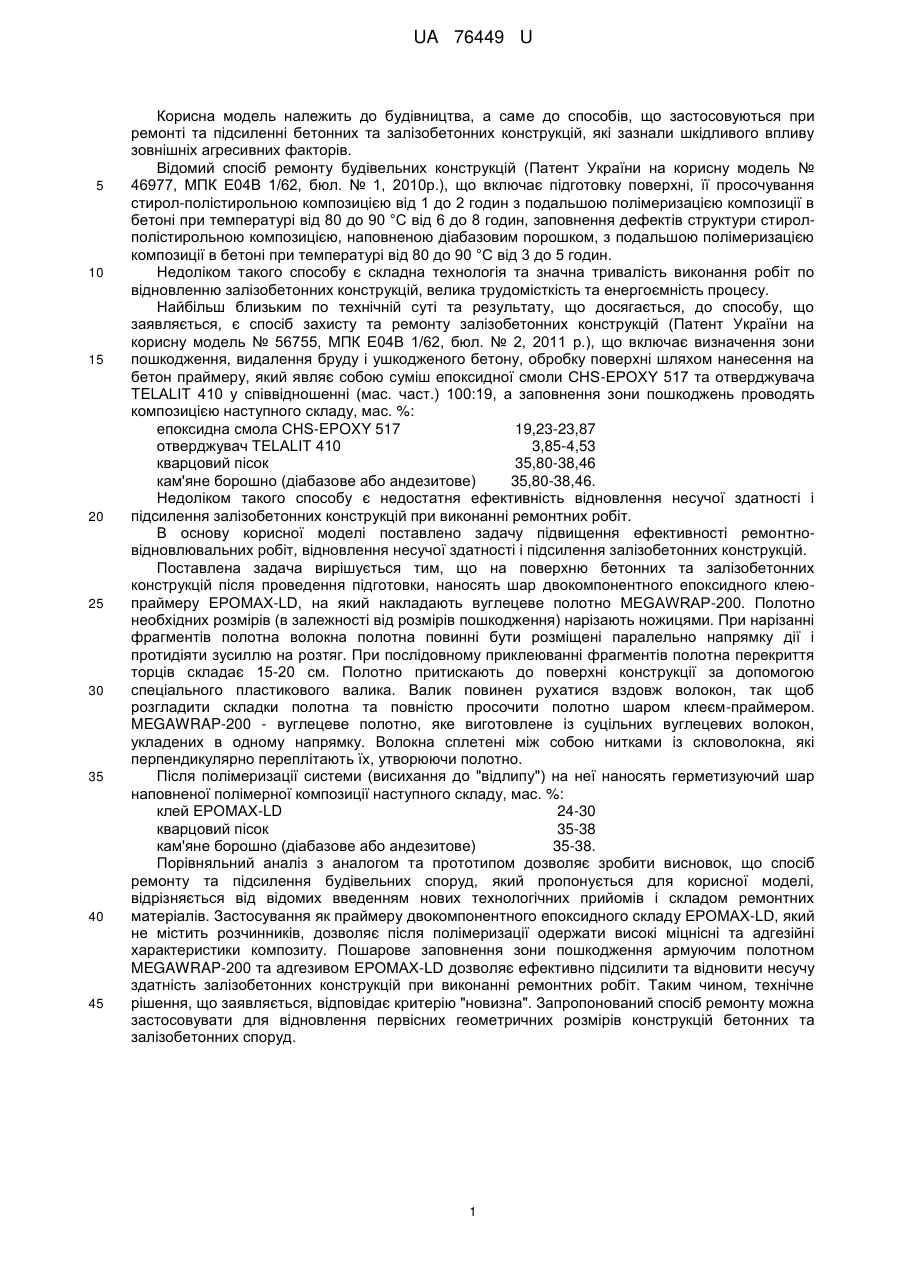

Реферат: UA 76449 U UA 76449 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, а саме до способів, що застосовуються при ремонті та підсиленні бетонних та залізобетонних конструкцій, які зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий спосіб ремонту будівельних конструкцій (Патент України на корисну модель № 46977, МПК Е04В 1/62, бюл. № 1, 2010р.), що включає підготовку поверхні, її просочування стирол-полістирольною композицією від 1 до 2 годин з подальшою полімеризацією композиції в бетоні при температурі від 80 до 90 °C від 6 до 8 годин, заповнення дефектів структури стиролполістирольною композицією, наповненою діабазовим порошком, з подальшою полімеризацією композиції в бетоні при температурі від 80 до 90 °C від 3 до 5 годин. Недоліком такого способу є складна технологія та значна тривалість виконання робіт по відновленню залізобетонних конструкцій, велика трудомісткість та енергоємність процесу. Найбільш близьким по технічній суті та результату, що досягається, до способу, що заявляється, є спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 56755, МПК Е04В 1/62, бюл. № 2, 2011 р.), що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону, обробку поверхні шляхом нанесення на бетон праймеру, який являє собою суміш епоксидної смоли CHS-EPOXY 517 та отверджувача TELALIT 410 у співвідношенні (мас. част.) 100:19, а заповнення зони пошкоджень проводять композицією наступного складу, мас. %: епоксидна смола CHS-EPOXY 517 19,23-23,87 отверджувач TELALIT 410 3,85-4,53 кварцовий пісок 35,80-38,46 кам'яне борошно (діабазове або андезитове) 35,80-38,46. Недоліком такого способу є недостатня ефективність відновлення несучої здатності і підсилення залізобетонних конструкцій при виконанні ремонтних робіт. В основу корисної моделі поставлено задачу підвищення ефективності ремонтновідновлювальних робіт, відновлення несучої здатності і підсилення залізобетонних конструкцій. Поставлена задача вирішується тим, що на поверхню бетонних та залізобетонних конструкцій після проведення підготовки, наносять шар двокомпонентного епоксидного клеюпраймеру EPOMAX-LD, на який накладають вуглецеве полотно MEGAWRAP-200. Полотно необхідних розмірів (в залежності від розмірів пошкодження) нарізають ножицями. При нарізанні фрагментів полотна волокна полотна повинні бути розміщені паралельно напрямку дії і протидіяти зусиллю на розтяг. При послідовному приклеюванні фрагментів полотна перекриття торців складає 15-20 см. Полотно притискають до поверхні конструкції за допомогою спеціального пластикового валика. Валик повинен рухатися вздовж волокон, так щоб розгладити складки полотна та повністю просочити полотно шаром клеєм-праймером. MEGAWRAP-200 - вуглецеве полотно, яке виготовлене із суцільних вуглецевих волокон, укладених в одному напрямку. Волокна сплетені між собою нитками із скловолокна, які перпендикулярно переплітають їх, утворюючи полотно. Після полімеризації системи (висихання до "відлипу") на неї наносять герметизуючий шар наповненої полімерної композиції наступного складу, мас. %: клей ЕРОМАХ-LD 24-30 кварцовий пісок 35-38 кам'яне борошно (діабазове або андезитове) 35-38. Порівняльний аналіз з аналогом та прототипом дозволяє зробити висновок, що спосіб ремонту та підсилення будівельних споруд, який пропонується для корисної моделі, відрізняється від відомих введенням нових технологічних прийомів і складом ремонтних матеріалів. Застосування як праймеру двокомпонентного епоксидного складу EPOMAX-LD, який не містить розчинників, дозволяє після полімеризації одержати високі міцнісні та адгезійні характеристики композиту. Пошарове заповнення зони пошкодження армуючим полотном MEGAWRAP-200 та адгезивом EPOMAX-LD дозволяє ефективно підсилити та відновити несучу здатність залізобетонних конструкцій при виконанні ремонтних робіт. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна". Запропонований спосіб ремонту можна застосовувати для відновлення первісних геометричних розмірів конструкцій бетонних та залізобетонних споруд. 1 UA 76449 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб ремонту та підсилення залізобетонних конструкцій, що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом пошарового нанесення на бетон епоксидного клею-праймеру ЕРОМАХ-LD, вуглецевого полотна MEGAWRAP-200 та наповненої полімерної композиції наступного складу, мас. %: клей EPOMAX-LD 24-30 кварцовий пісок 35-38 кам'яне борошно (діабазове або андезитове) 35-38. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
