Спосіб ремонту та підсилення залізобетонних конструкцій

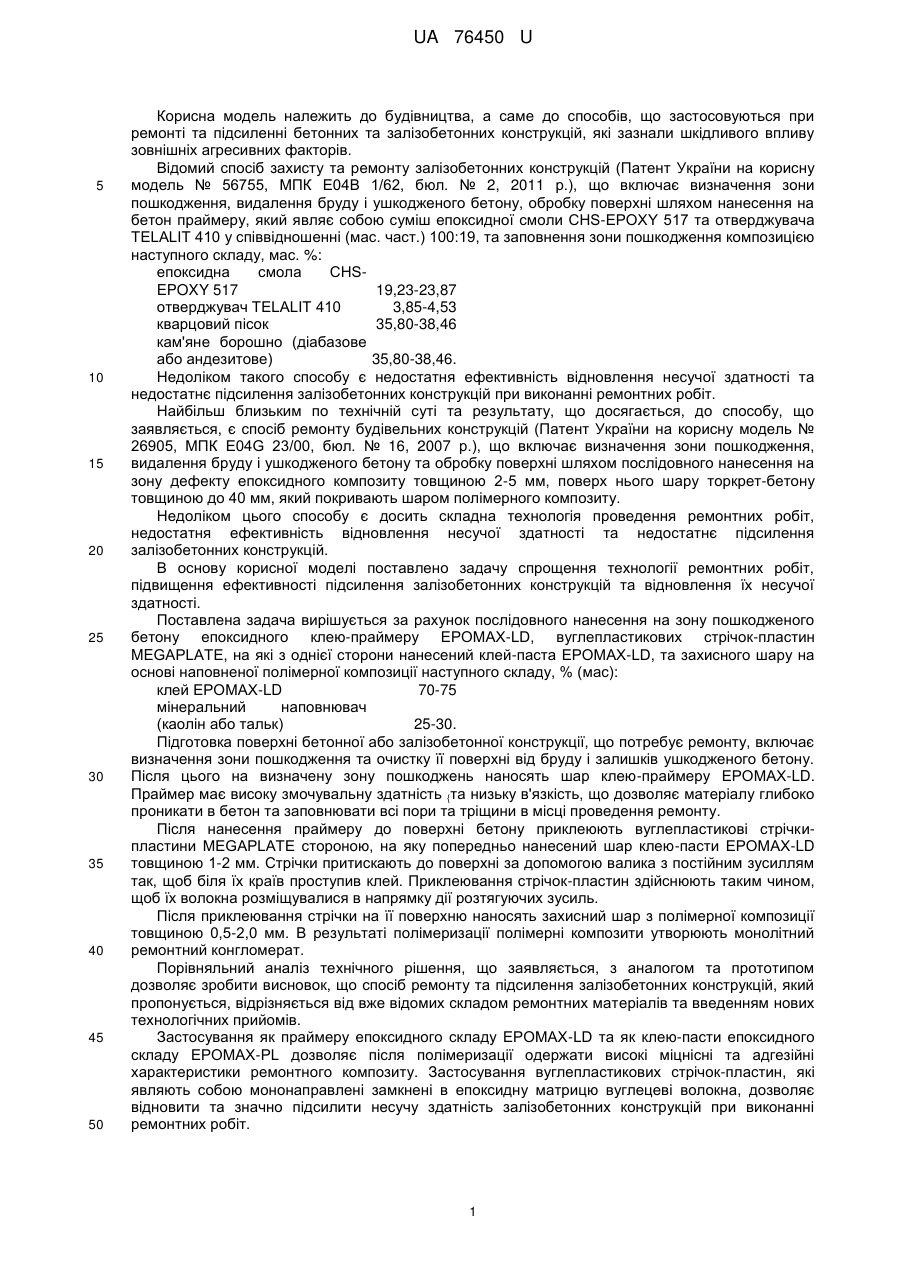

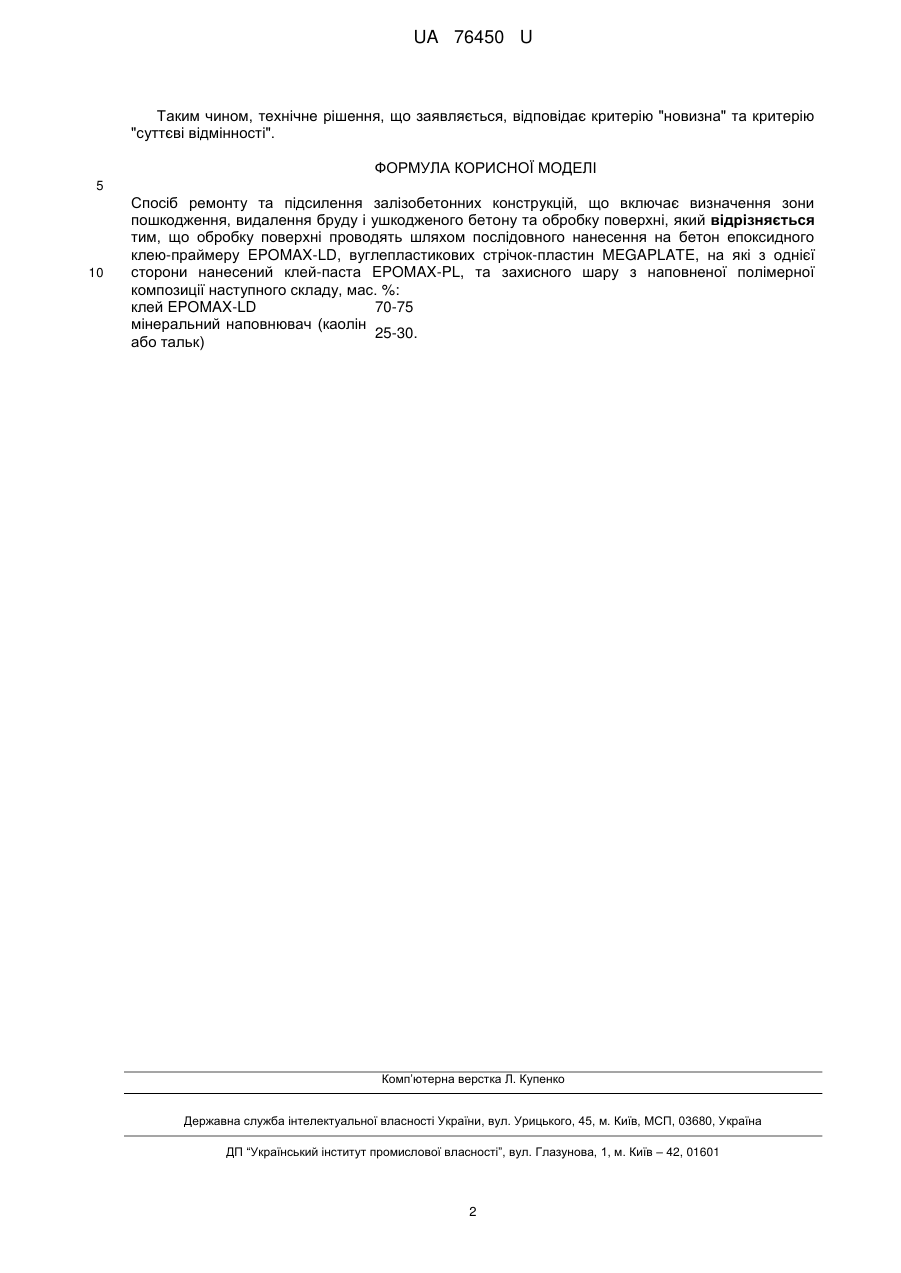

Реферат: Спосіб ремонту та підсилення залізобетонних конструкцій включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні. Обробку поверхні проводять шляхом послідовного нанесення на бетон епоксидного клею-праймеру EPOMAX-LD, вуглепластикових стрічок-пластин MEGAPLATE, на які з однієї сторони нанесений клей-паста EPOMAX-PL, та захисного шару з наповненої полімерної композиції, яка містить клей EPOMAXLD та мінеральний наповнювач (каолін або тальк). UA 76450 U (54) СПОСІБ РЕМОНТУ ТА ПІДСИЛЕННЯ ЗАЛІЗОБЕТОННИХ КОНСТРУКЦІЙ UA 76450 U UA 76450 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, а саме до способів, що застосовуються при ремонті та підсиленні бетонних та залізобетонних конструкцій, які зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 56755, МПК Е04В 1/62, бюл. № 2, 2011 р.), що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону, обробку поверхні шляхом нанесення на бетон праймеру, який являє собою суміш епоксидної смоли CHS-EPOXY 517 та отверджувача TELALIT 410 у співвідношенні (мас. част.) 100:19, та заповнення зони пошкодження композицією наступного складу, мас. %: епоксидна смола CHSEPOXY 517 19,23-23,87 отверджувач TELALIT 410 3,85-4,53 кварцовий пісок 35,80-38,46 кам'яне борошно (діабазове або андезитове) 35,80-38,46. Недоліком такого способу є недостатня ефективність відновлення несучої здатності та недостатнє підсилення залізобетонних конструкцій при виконанні ремонтних робіт. Найбільш близьким по технічній суті та результату, що досягається, до способу, що заявляється, є спосіб ремонту будівельних конструкцій (Патент України на корисну модель № 26905, МПК E04G 23/00, бюл. № 16, 2007 р.), що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні шляхом послідовного нанесення на зону дефекту епоксидного композиту товщиною 2-5 мм, поверх нього шару торкрет-бетону товщиною до 40 мм, який покривають шаром полімерного композиту. Недоліком цього способу є досить складна технологія проведення ремонтних робіт, недостатня ефективність відновлення несучої здатності та недостатнє підсилення залізобетонних конструкцій. В основу корисної моделі поставлено задачу спрощення технології ремонтних робіт, підвищення ефективності підсилення залізобетонних конструкцій та відновлення їх несучої здатності. Поставлена задача вирішується за рахунок послідовного нанесення на зону пошкодженого бетону епоксидного клею-праймеру EPOMAX-LD, вуглепластикових стрічок-пластин MEGAPLATE, на які з однієї сторони нанесений клей-паста EPOMAX-LD, та захисного шару на основі наповненої полімерної композиції наступного складу, % (мас): клей EPOMAX-LD 70-75 мінеральний наповнювач (каолін або тальк) 25-30. Підготовка поверхні бетонної або залізобетонної конструкції, що потребує ремонту, включає визначення зони пошкодження та очистку її поверхні від бруду і залишків ушкодженого бетону. Після цього на визначену зону пошкоджень наносять шар клею-праймеру EPOMAX-LD. Праймер має високу змочувальну здатність {та низьку в'язкість, що дозволяє матеріалу глибоко проникати в бетон та заповнювати всі пори та тріщини в місці проведення ремонту. Після нанесення праймеру до поверхні бетону приклеюють вуглепластикові стрічкипластини MEGAPLATE стороною, на яку попередньо нанесений шар клею-пасти EPOMAX-LD товщиною 1-2 мм. Стрічки притискають до поверхні за допомогою валика з постійним зусиллям так, щоб біля їх країв проступив клей. Приклеювання стрічок-пластин здійснюють таким чином, щоб їх волокна розміщувалися в напрямку дії розтягуючих зусиль. Після приклеювання стрічки на її поверхню наносять захисний шар з полімерної композиції товщиною 0,5-2,0 мм. В результаті полімеризації полімерні композити утворюють монолітний ремонтний конгломерат. Порівняльний аналіз технічного рішення, що заявляється, з аналогом та прототипом дозволяє зробити висновок, що спосіб ремонту та підсилення залізобетонних конструкцій, який пропонується, відрізняється від вже відомих складом ремонтних матеріалів та введенням нових технологічних прийомів. Застосування як праймеру епоксидного складу EPOMAX-LD та як клею-пасти епоксидного складу EPOMAX-PL дозволяє після полімеризації одержати високі міцнісні та адгезійні характеристики ремонтного композиту. Застосування вуглепластикових стрічок-пластин, які являють собою мононаправлені замкнені в епоксидну матрицю вуглецеві волокна, дозволяє відновити та значно підсилити несучу здатність залізобетонних конструкцій при виконанні ремонтних робіт. 1 UA 76450 U Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна" та критерію "суттєві відмінності". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб ремонту та підсилення залізобетонних конструкцій, що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом послідовного нанесення на бетон епоксидного клею-праймеру EPOMAX-LD, вуглепластикових стрічок-пластин MEGAPLATE, на які з однієї сторони нанесений клей-паста EPOMAX-PL, та захисного шару з наповненої полімерної композиції наступного складу, мас. %: клей EPOMAX-LD 70-75 мінеральний наповнювач (каолін 25-30. або тальк) Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
