Спосіб захисту та ремонту поверхні залізобетонних конструкцій

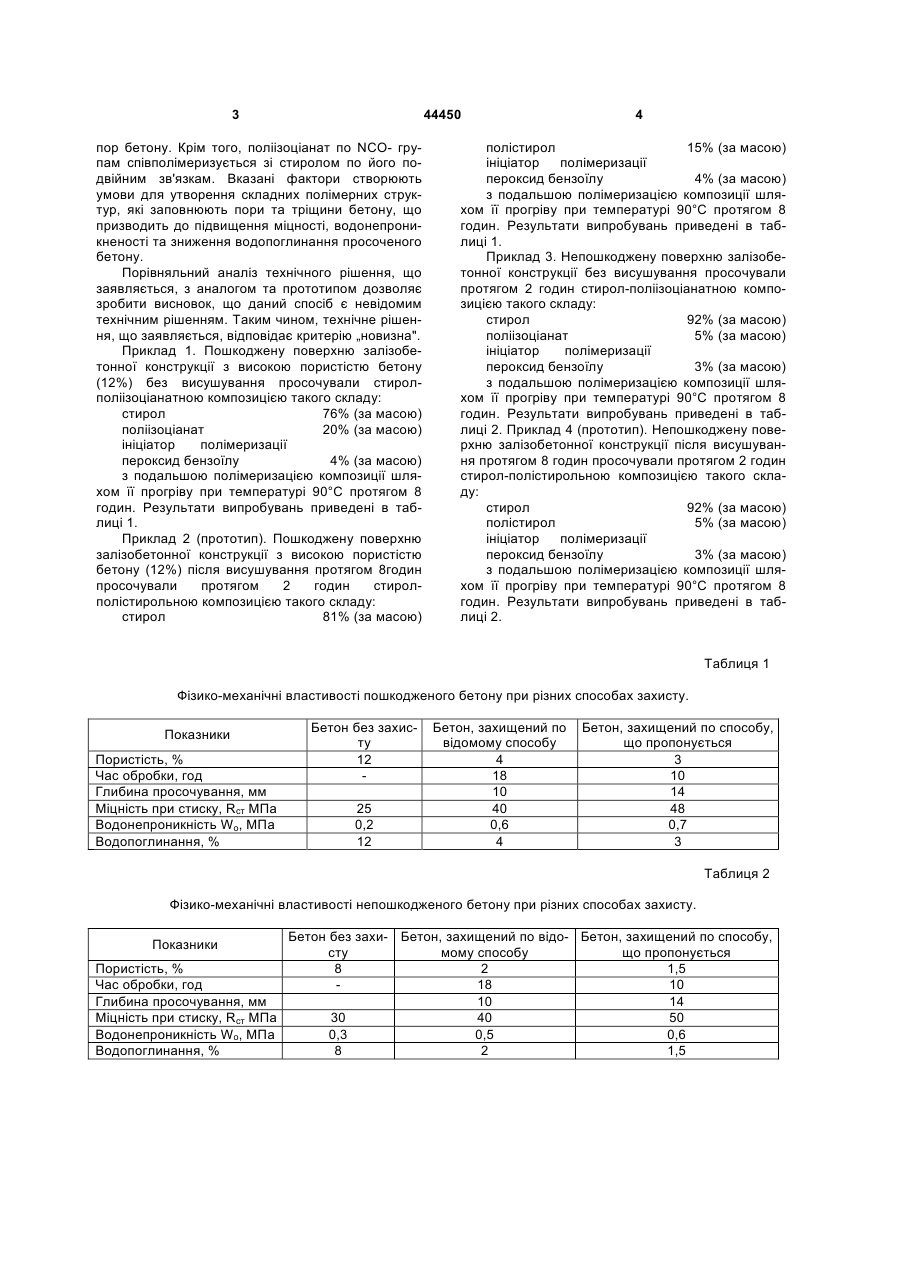

Спосіб захисту та ремонту поверхні залізобетонних конструкцій, що включає підготовку поверхні та її обробку захисною композицією, який від 3 44450 пор бетону. Крім того, поліізоціанат по NCO- групам співполімеризується зі стиролом по його подвійним зв'язкам. Вказані фактори створюють умови для утворення складних полімерних структур, які заповнюють пори та тріщини бетону, що призводить до підвищення міцності, водонепроникненості та зниження водопоглинання просоченого бетону. Порівняльний аналіз технічного рішення, що заявляється, з аналогом та прототипом дозволяє зробити висновок, що даний спосіб є невідомим технічним рішенням. Таким чином, технічне рішення, що заявляється, відповідає критерію „новизна". Приклад 1. Пошкоджену поверхню залізобетонної конструкції з високою пористістю бетону (12%) без висушування просочували стиролполіізоціанатною композицією такого складу: 76% (за масою) стирол поліізоціанат 20% (за масою) ініціатор полімеризації 4% (за масою) пероксид бензоїлу з подальшою полімеризацією композиції шляхом її прогріву при температурі 90°С протягом 8 годин. Результати випробувань приведені в таблиці 1. Приклад 2 (прототип). Пошкоджену поверхню залізобетонної конструкції з високою пористістю бетону (12%) після висушування протягом 8годин просочували протягом 2 годин стиролполістирольною композицією такого складу: 81% (за масою) стирол 4 15% (за масою) полістирол ініціатор полімеризації 4% (за масою) пероксид бензоїлу з подальшою полімеризацією композиції шляхом її прогріву при температурі 90°С протягом 8 годин. Результати випробувань приведені в таблиці 1. Приклад 3. Непошкоджену поверхню залізобетонної конструкції без висушування просочували протягом 2 годин стирол-поліізоціанатною композицією такого складу: 92% (за масою) стирол поліізоціанат 5% (за масою) ініціатор полімеризації 3% (за масою) пероксид бензоїлу з подальшою полімеризацією композиції шляхом її прогріву при температурі 90°С протягом 8 годин. Результати випробувань приведені в таблиці 2. Приклад 4 (прототип). Непошкоджену поверхню залізобетонної конструкції після висушування протягом 8 годин просочували протягом 2 годин стирол-полістирольною композицією такого складу: стирол 92% (за масою) 5% (за масою) полістирол ініціатор полімеризації 3% (за масою) пероксид бензоїлу з подальшою полімеризацією композиції шляхом її прогріву при температурі 90°С протягом 8 годин. Результати випробувань приведені в таблиці 2. Таблиця 1 Фізико-механічні властивості пошкодженого бетону при різних способах захисту. Показники Пористість, % Час обробки, год Глибина просочування, мм Міцність при стиску, Rcт МПа Водонепроникність Wo, МПа Водопоглинання, % Бетон без захисту 12 25 0,2 12 Бетон, захищений по відомому способу 4 18 10 40 0,6 4 Бетон, захищений по способу, що пропонується 3 10 14 48 0,7 3 Таблиця 2 Фізико-механічні властивості непошкодженого бетону при різних способах захисту. Бетон без захи- Бетон, захищений по відо- Бетон, захищений по способу, сту мому способу що пропонується Пористість, % 8 2 1,5 Час обробки, год 18 10 Глибина просочування, мм 10 14 Міцність при стиску, Rcт МПа 30 40 50 Водонепроникність Wo, МПа 0,3 0,5 0,6 Водопоглинання, % 8 2 1,5 Показники 5 Комп’ютерна верстка Л. Купенко 44450 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
