Генератор компенсувального сигналу

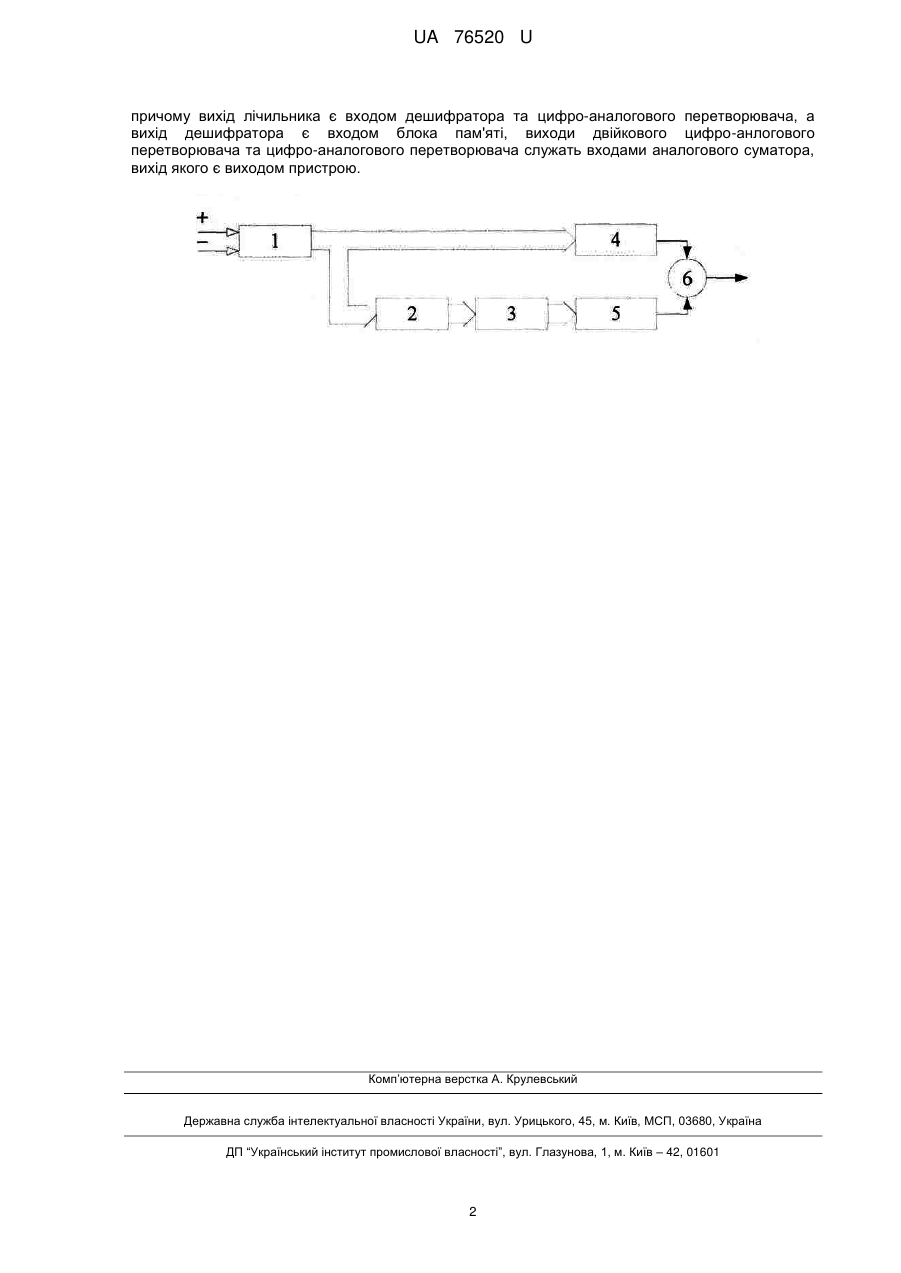

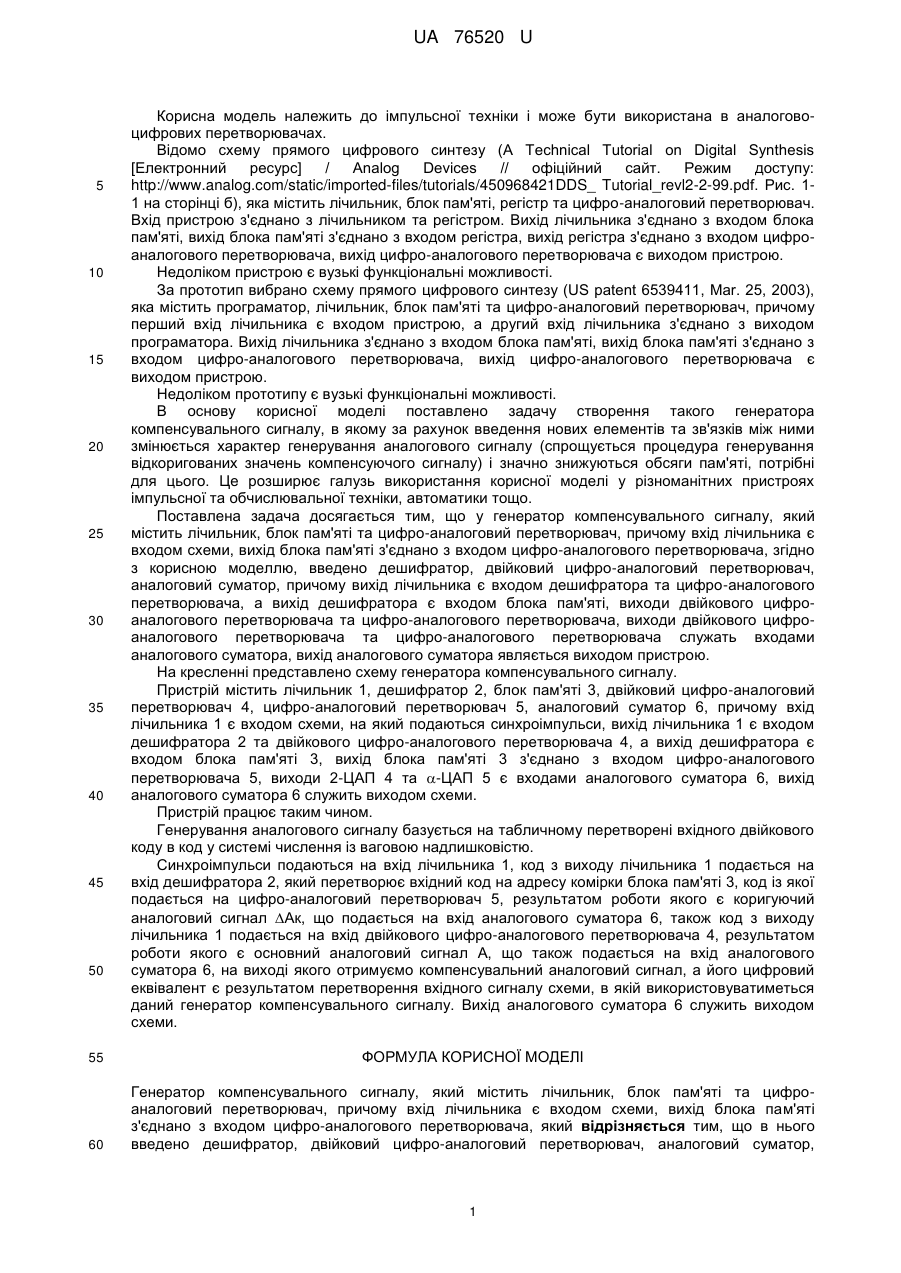

Реферат: UA 76520 U UA 76520 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до імпульсної техніки і може бути використана в аналоговоцифрових перетворювачах. Відомо схему прямого цифрового синтезу (A Technical Tutorial on Digital Synthesis [Електронний ресурс] / Analog Devices // офіційний сайт. Режим доступу: http://www.analog.com/static/imported-files/tutorials/450968421DDS_ Tutorial_revl2-2-99.pdf. Рис. 11 на сторінці б), яка містить лічильник, блок пам'яті, регістр та цифро-аналоговий перетворювач. Вхід пристрою з'єднано з лічильником та регістром. Вихід лічильника з'єднано з входом блока пам'яті, вихід блока пам'яті з'єднано з входом регістра, вихід регістра з'єднано з входом цифроаналогового перетворювача, вихід цифро-аналогового перетворювача є виходом пристрою. Недоліком пристрою є вузькі функціональні можливості. За прототип вибрано схему прямого цифрового синтезу (US patent 6539411, Mar. 25, 2003), яка містить програматор, лічильник, блок пам'яті та цифро-аналоговий перетворювач, причому перший вхід лічильника є входом пристрою, а другий вхід лічильника з'єднано з виходом програматора. Вихід лічильника з'єднано з входом блока пам'яті, вихід блока пам'яті з'єднано з входом цифро-аналогового перетворювача, вихід цифро-аналогового перетворювача є виходом пристрою. Недоліком прототипу є вузькі функціональні можливості. В основу корисної моделі поставлено задачу створення такого генератора компенсувального сигналу, в якому за рахунок введення нових елементів та зв'язків між ними змінюється характер генерування аналогового сигналу (спрощується процедура генерування відкоригованих значень компенсуючого сигналу) і значно знижуються обсяги пам'яті, потрібні для цього. Це розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача досягається тим, що у генератор компенсувального сигналу, який містить лічильник, блок пам'яті та цифро-аналоговий перетворювач, причому вхід лічильника є входом схеми, вихід блока пам'яті з'єднано з входом цифро-аналогового перетворювача, згідно з корисною моделлю, введено дешифратор, двійковий цифро-аналоговий перетворювач, аналоговий суматор, причому вихід лічильника є входом дешифратора та цифро-аналогового перетворювача, а вихід дешифратора є входом блока пам'яті, виходи двійкового цифроаналогового перетворювача та цифро-аналогового перетворювача, виходи двійкового цифроаналогового перетворювача та цифро-аналогового перетворювача служать входами аналогового суматора, вихід аналогового суматора являється виходом пристрою. На кресленні представлено схему генератора компенсувального сигналу. Пристрій містить лічильник 1, дешифратор 2, блок пам'яті 3, двійковий цифро-аналоговий перетворювач 4, цифро-аналоговий перетворювач 5, аналоговий суматор 6, причому вхід лічильника 1 є входом схеми, на який подаються синхроімпульси, вихід лічильника 1 є входом дешифратора 2 та двійкового цифро-аналогового перетворювача 4, а вихід дешифратора є входом блока пам'яті 3, вихід блока пам'яті 3 з'єднано з входом цифро-аналогового перетворювача 5, виходи 2-ЦАП 4 та -ЦАП 5 є входами аналогового суматора 6, вихід аналогового суматора 6 служить виходом схеми. Пристрій працює таким чином. Генерування аналогового сигналу базується на табличному перетворені вхідного двійкового коду в код у системі числення із ваговою надлишковістю. Синхроімпульси подаються на вхід лічильника 1, код з виходу лічильника 1 подається на вхід дешифратора 2, який перетворює вхідний код на адресу комірки блока пам'яті 3, код із якої подається на цифро-аналоговий перетворювач 5, результатом роботи якого є коригуючий аналоговий сигнал Ак, що подається на вхід аналогового суматора 6, також код з виходу лічильника 1 подається на вхід двійкового цифро-аналогового перетворювача 4, результатом роботи якого є основний аналоговий сигнал А, що також подається на вхід аналогового суматора 6, на виході якого отримуємо компенсувальний аналоговий сигнал, а його цифровий еквівалент є результатом перетворення вхідного сигналу схеми, в якій використовуватиметься даний генератор компенсувального сигналу. Вихід аналогового суматора 6 служить виходом схеми. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Генератор компенсувального сигналу, який містить лічильник, блок пам'яті та цифроаналоговий перетворювач, причому вхід лічильника є входом схеми, вихід блока пам'яті з'єднано з входом цифро-аналогового перетворювача, який відрізняється тим, що в нього введено дешифратор, двійковий цифро-аналоговий перетворювач, аналоговий суматор, 1 UA 76520 U причому вихід лічильника є входом дешифратора та цифро-аналогового перетворювача, а вихід дешифратора є входом блока пам'яті, виходи двійкового цифро-анлогового перетворювача та цифро-аналогового перетворювача служать входами аналогового суматора, вихід якого є виходом пристрою. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
