Технологічна оснастка електрогідравлічних установок

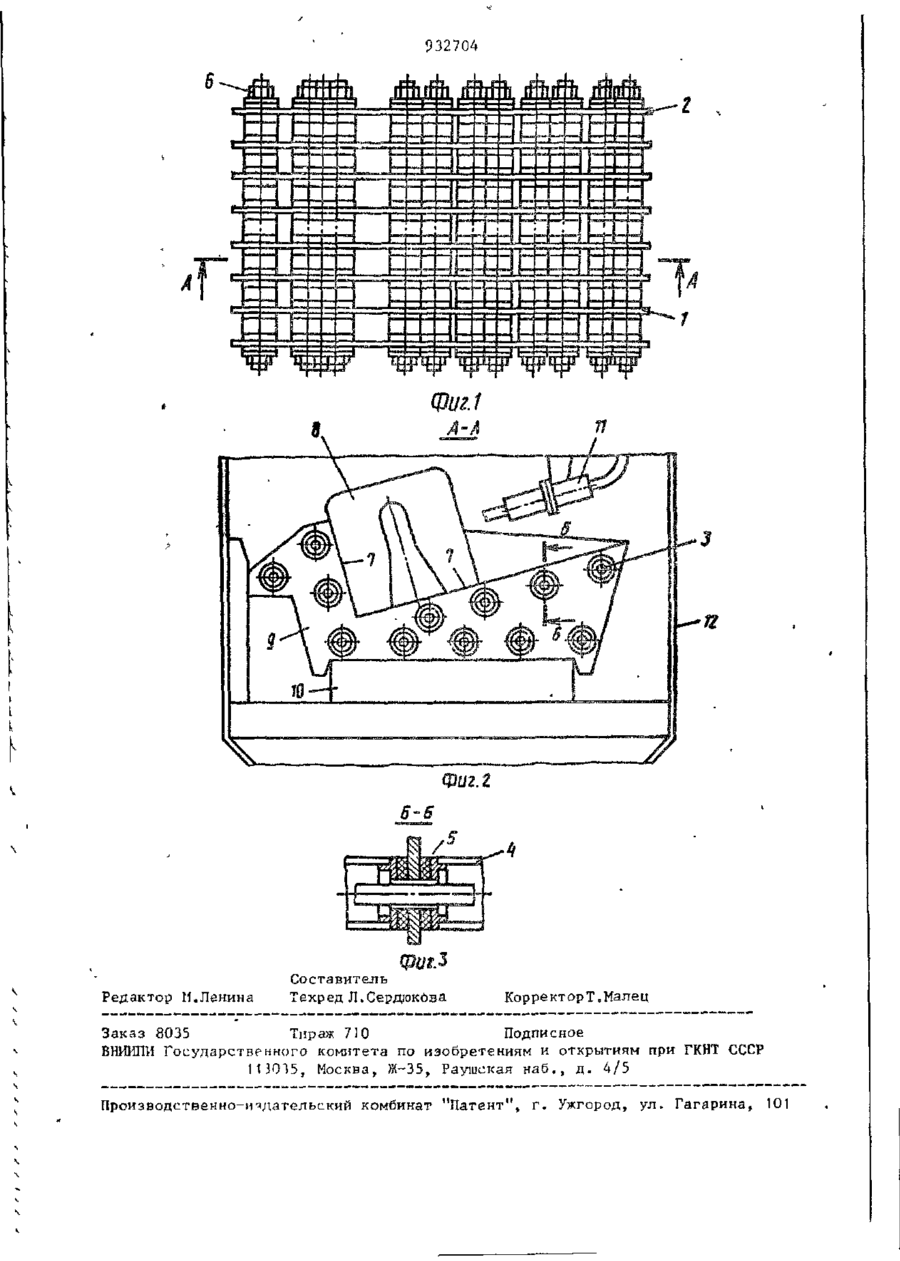

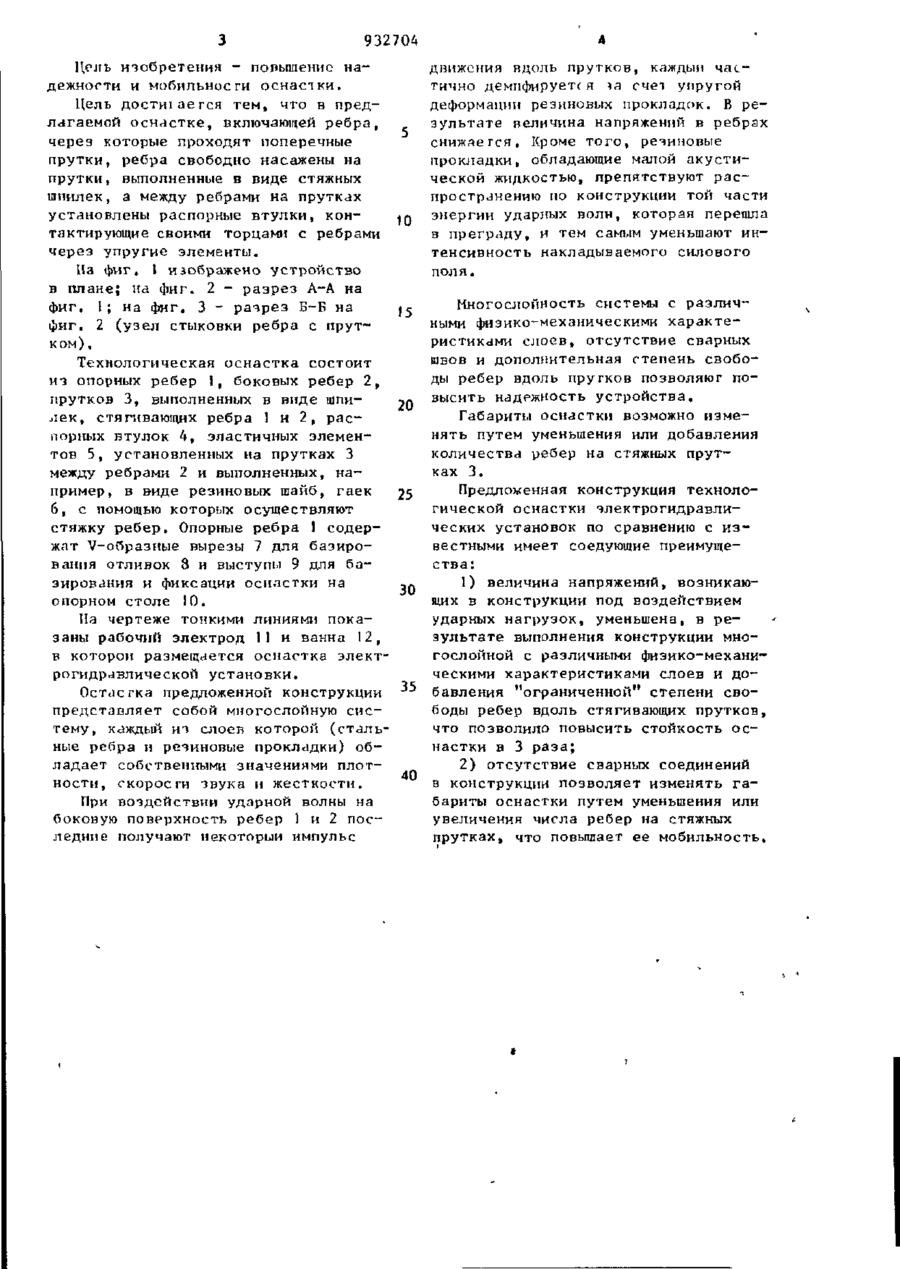

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (5]> 4 В 22 D 29/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ИЗОБРЕТЕНИЯ t (21) 3235482/22-02 (22) 15.01.81 (46) 15.11.89. Зкш. № 42 (71) Проектно-конструкторское бюро электрогидравлнки ЛИ Украинской ССР (72) Б.П.Завода, И.И.Федоренко и А.Б.Толстых (53) 6 2 1 . 7 4 7 . 0 2 ( 0 3 3 . 8 ) (56) Авторское свидетельство СССР № 756724, кл. 3 22 П 29/00, 1979. ( 5 4 ) ( 5 7 ) ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ЭЛЕКТРОГИДРАШШЕСКИХ УСТАНОВОК для выбивки стержней из отливок, содержащая ребра, через которые проходят поперечные прутки, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности и мобильности оснастки, ребра своьодно насажены на прутки, выполненные в виде стяжных шпил е к , а между ребрами на прутках установлены распорные втулки, контактирующие своими торцами с ребрами посредством упругих элементов. с 8 Изобретение относится к импульсной технике, а более конкретно к конструкциям технологической оснастки установок для электрогидравлической очистки отливок, деталей и др. Известна технологическая оснастка для размещения в ней отливок, представляющая гобои сварную конструкцию в виде короба с решетчатым днищем. Боковые стенки короба содержат чащитные экраны в виде подвешенных с зазором относительно вертикальных стенок листов. Недостатком известного устройства, подвергающегося импульсным ударным нагрузкам, является наличие сварных швов - концентраторов напряжений и хрупкой околошовной зоны основного металла, что приводит к появлению и развитию трещин в районе сварных швов, а следовательно к снижению надежности устройства. Область применения устройства ограничена индивидуальным мелкосерий ным и серийным производством, так как для крупносерийного и массового производства оснастка должна предусматривать возможность ориентации отливки относительно электродов и сохранения данной ориентации в процессе обработки. Устройство не мобильно в смысле возможности переналадки его путем изменения габаритов, Известна также оснастка для отливок, выполненная в виде цельнолитой рамы и нижней сварной металлоконструкции, содержащая ребра, через которые проходят поперечные прутки. Недостатками этого устройства как и вышерассмотренного является наличие сварных швов в зоне, подверженной действию импульсных ударных нагрузок, что снижает его надежность. Устройство также не мобильно и не фиксирует отливки в процессе обработки, что ограничивает область его применения. 932704 Цель изобретения - повышение надежности и мобильное ги оснаст ки. Цель дости!ае гея тем, что в предлагаемой оснастке, включающей ребра, через которые проходят поперечные прутки, ребра свободно насажены на прутки, выполненные в виде стяжных шпилек, а между ребрами на прутках установлены распорные втулки, контактирующие своими торцами с ребрами через упругие элементы. Па фиг. \ изображено устройство в плане; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2 (узел стыковки ребра с прутком). Технологическая оснастка состоит из опорных ребер 1, боковых ребер 2, прутков 3, выполненных в виде шпилек, стягивающих ребра 1 и 2, распорных втулок 4, эластичных элементов 5, установленных на прутках 3 между ребрами 2 и выполненных, например , в виде резиновых шайб, гаек 6, с помощью которых осуществляют стяжку ребер. Опорные ребра 1 содержат V-образные вырезы 7 для базирования отливок 8 и выступы 9 для базирования и фиксации оснастки на опорном столе 10. движения вдоль прутков, каждый частично демпфируется эа счет упругой деформации резиновых прокладок. В результате величина напряжений в ребрах снижается. Кроме того, резиновые прокладки, обладающие малой акустической жидкостью, препятствуют распространению по конструкции той части 10 энергии ударных волн, которая перешла в преграду, и тем самым уменьшают интенсивность накладываемого силового поля. Многослойность системы с различ 15 ными физико-механическими характе 20 ристиками слоев, отсутствие сварных швов и дополнительная степень свободы ребер вдоль пругков позволяют повысить надежность устройства. Габариты оснастки возможно изменять путем уменьшения или добавления количества ребер на стяжных прутках 3. Предложенная конструкция техноло25 гической оснастки электрогидравлических установок по сравнению с известными имеет соедующие преимущества: 1) величина напряжений, возникаю30 щих в конструкции под воздействием ударных нагрузок, уменьшена, в реНа чертеже тонкими линиями показультате выполнения конструкции мнозаны рабочий электрод 11 и ванна 12, гослойной с различными физико-механивкоторой размещается оснастка электческими характеристиками слоев и дорогидравлической установки. Остмсгка предложенной конструкции 35 бавления "ограниченной" степени свободы ребер вдоль стягивающих прутков, представляет собой многослойную сисчто позволило повысить стойкость остему, каждый из слоев которой (стальнастки в 3 раза; ные ребра и резиновые прокладки) обладает собственными значениями плот2) отсутствие сварных соединений 40 в конструкции позволяет изменять ганости , скорое ги звука и жесткости. бариты оснастки путем уменьшения или При воздействии ударной волны на увеличения числа ребер на стяжных боковую поверхность ребер 1 и 2 поспрутках, что повышает ее мобильность. ледние получают некоторый импульс 932704 г , QJuit Редактор Н.Ленина Составитель Техред Л.Сердгокйва КорректорТ. Малец Заказ 8035 Тираж 710 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13015, Москва, Ж-35, Раушская наб. , д. 4/5 Производственно-ичдательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 > I
