Номер патенту: 76583

Опубліковано: 15.08.2006

Автор: Андреєв Ігор Євгенович

Завантажити PDF файл.

Формула / Реферат

1. Розеткова частина електричного з'єднувача, що містить основу з термозахисною і опорною площинами, відкритими порожнинами, що утворюють установні площадки під установку кріпильних елементів для кріплення основи до стіни, і контактними порожнинами, відкритими з боку термозахисної площини, з однієї із бічних сторін основи і з боку опорної площини, струмоведучі контакти під циліндричний контактний штир вилки, із упорними полицями, встановлені у контактних порожнинах і оснащені елементами фіксації проводів у вигляді пари гвинт-гайка, установлену на термозахисній площині основи кришку з отворами, що забезпечують доступ до контактних гнізд струмоведучих контактів, яка відрізняється тим, що контактна порожнина виконана ступінчастою, причому ширина більшої порожнини, відкритої з боку термозахисної площини, відносно ширини порожнини, відкритої з боку опорної площини, виконана відповідно до співвідношення:

, де:

 - ширина порожнини, відкритої з боку опорної площини;

 - ширина більшої порожнини, відкритої з боку термозахисної площини, при цьому в кожній контактній порожнині виконана установна площина, що перетинає опорну площину основи, крім того ширина розташування упорних полиць струмоведучих контактів виконана за розміром більшої контактної порожнини, а кожен струмоведучий контакт виконаний з циліндричною контактною робочою ділянкою і з направляючими вусами, в яких установлений підпружинений притискний елемент, з можливістю переміщення останнього в направляючих вусах і утворення контактного гнізда, при цьому кожна гайка елементів фіксації проводів виконана г-подібної форми з утворенням полички і встановлена з можливістю контакту внутрішньої поверхні її полички з установною площиною контактної порожнини й опори на зовнішню поверхню її полички зворотної поверхні циліндричної контактної робочої ділянки струмоведучого контакту.

2. Розеткова частина електричного з'єднувача за п. 1, яка відрізняється тим, що базування кришки виконане по бічних поверхнях паза під установку контакту заземлення.

3. Розеткова частина електричного з'єднувача за п. 1, яка відрізняється тим, що контактні порожнини виконані під кутом одна до одної згідно із співвідношенням: .

4. Розеткова частина електричного з'єднувача за п. 1, яка відрізняється тим, що підпружинений притискний елемент виконаний у вигляді пластини з робочими і західними ділянками.

5. Розеткова частина електричного з'єднувача за п. 1, яка відрізняється тим, що основа виконана з пазом під установку контакту заземлення, перпендикулярним бічній стороні основи, з боку якої встановлені струмоведучі контакти.

6. Розеткова частина електричного з'єднувача за п. 1, яка відрізняється тим, що установна площина виконана в кожній контактній порожнині перпендикулярно опорній площині основи.

Текст

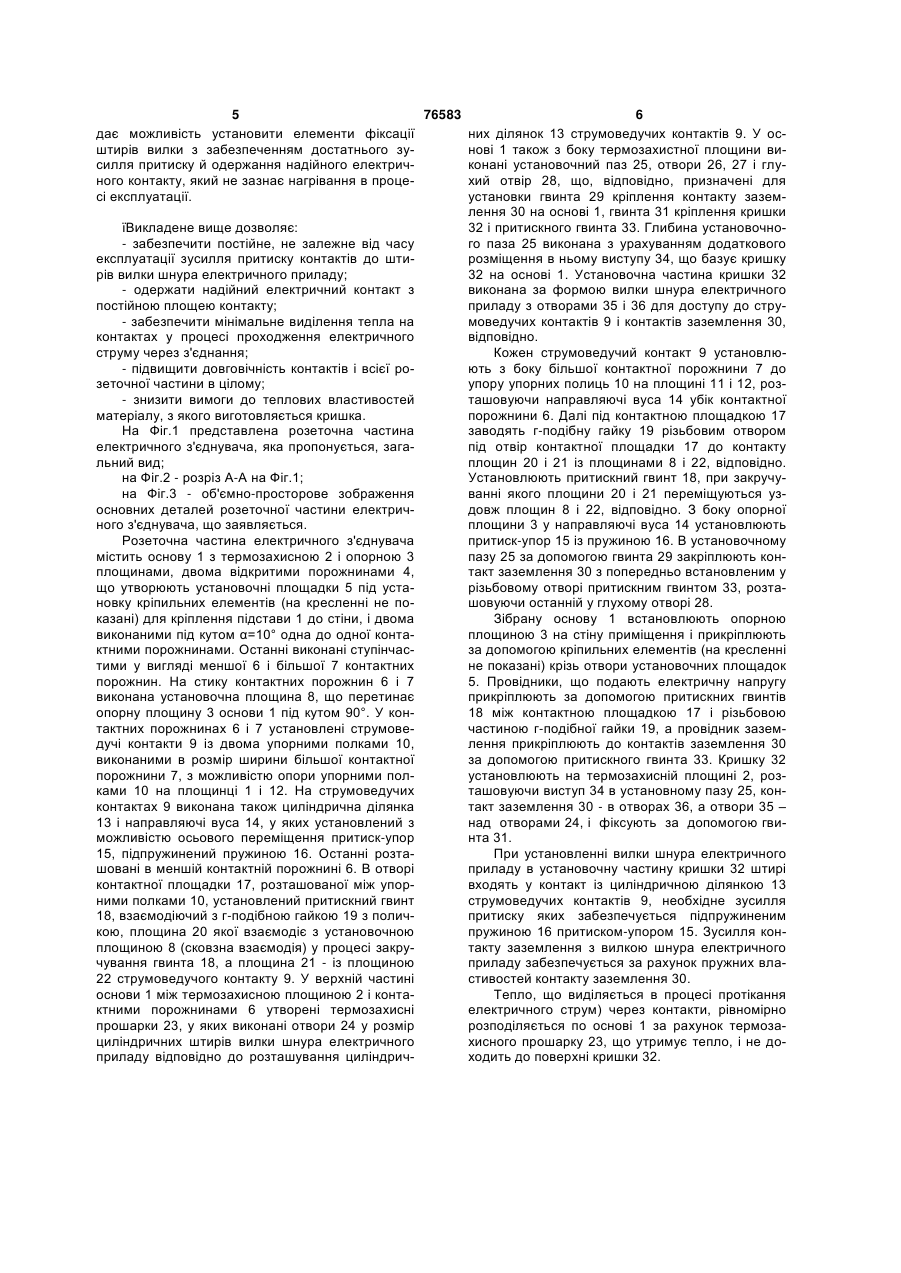

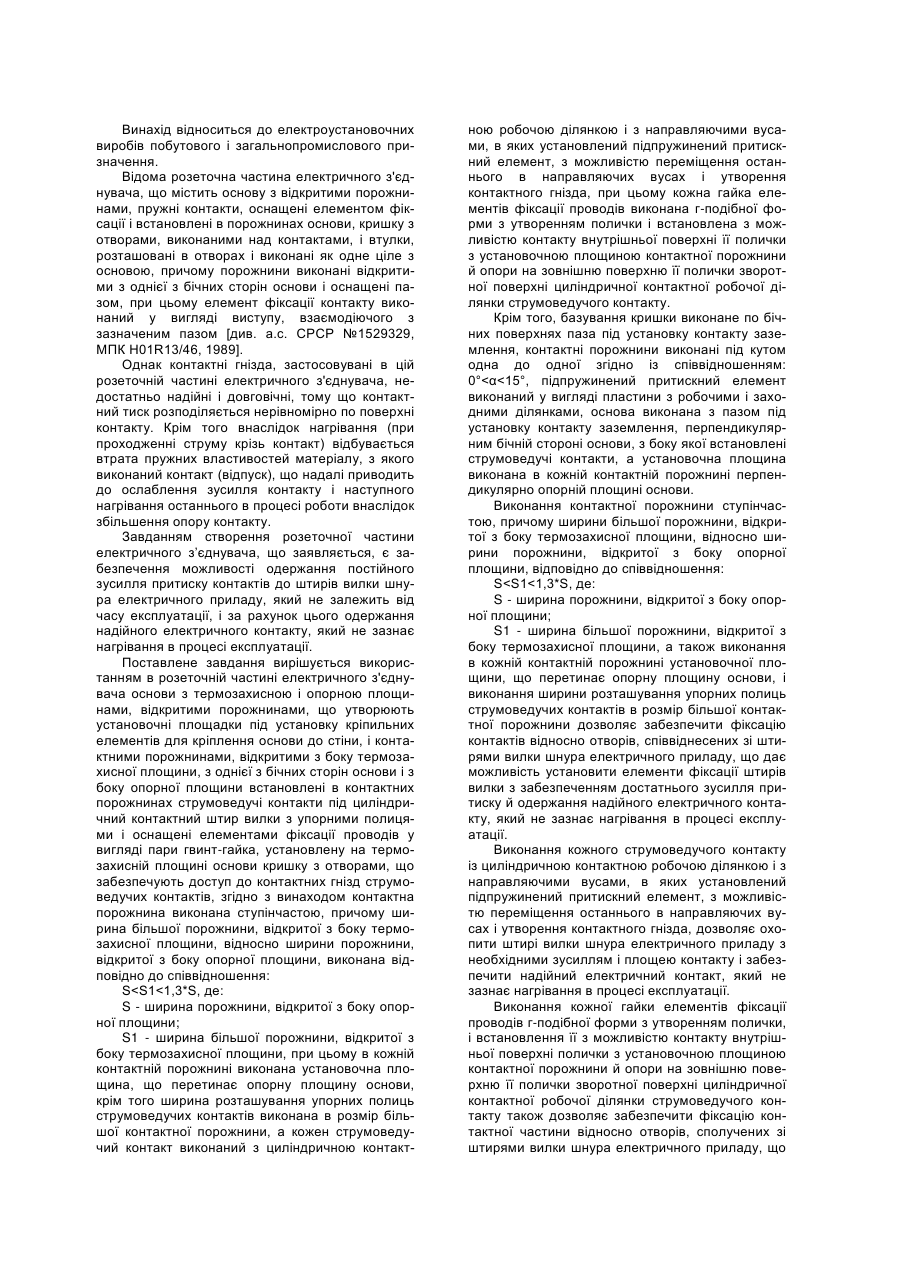

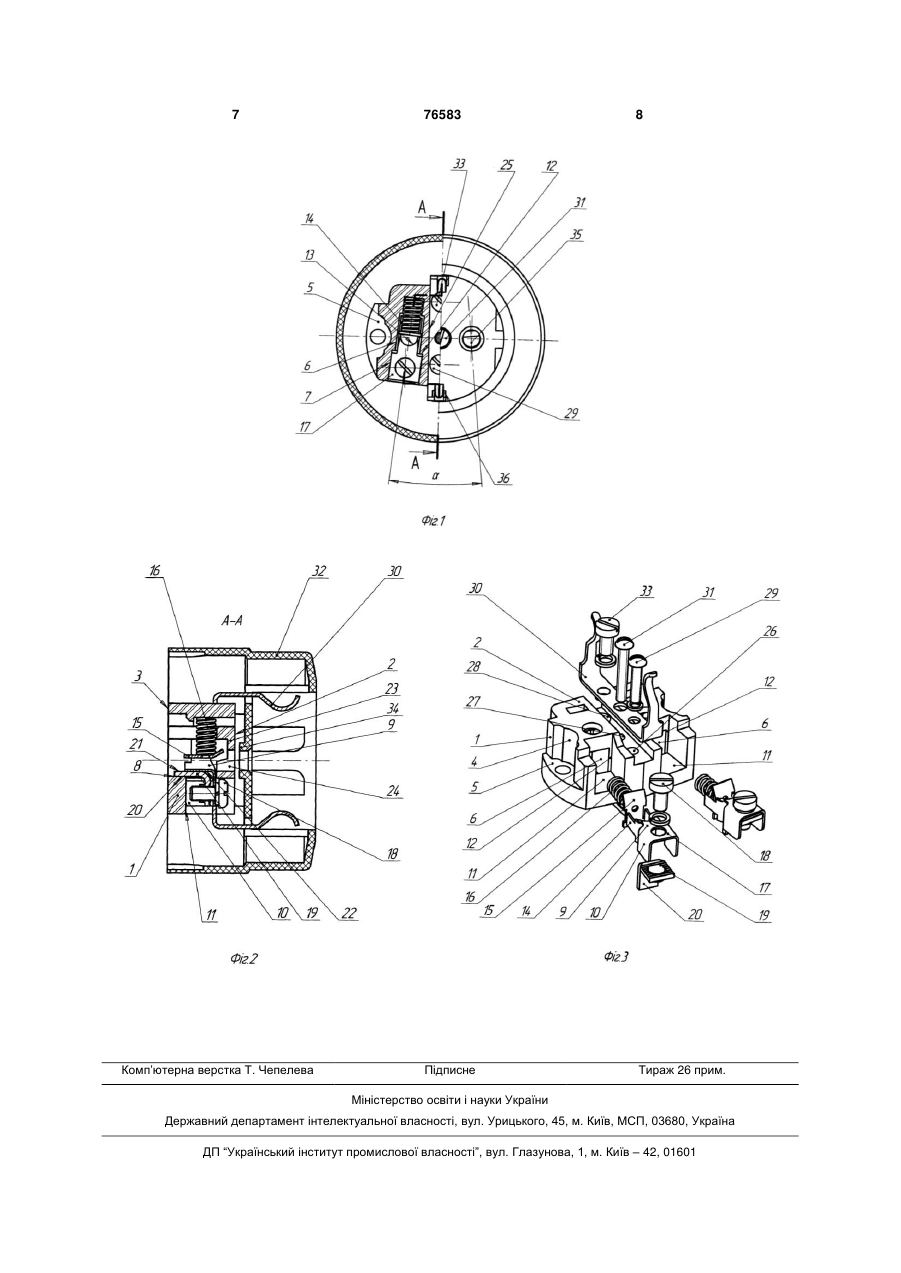

1. Розеткова частина електричного з'єднувача, що містить основу з термозахисною і опорною площинами, відкритими порожнинами, що утворюють установні площадки під установку кріпильних елементів для кріплення основи до стіни, і контактними порожнинами, відкритими з боку термозахисної площини, з однієї із бічних сторін основи і з боку опорної площини, струмоведучі контакти під циліндричний контактний штир вилки, із упорними полицями, встановлені у контактних порожнинах і оснащені елементами фіксації проводів у вигляді пари гвинт-гайка, установлену на термозахисній площині основи кришку з отворами, що забезпечують доступ до контактних гнізд струмоведучих контактів, яка відрізняється тим, що контактна порожнина виконана ступінчастою, причому ширина більшої порожнини, відкритої з боку термозахисної площини, відносно ширини порожнини, відкритої з боку опорної площини, виконана відповідно до співвідношення: S S1 13 S , де: , S - ширина порожнини, відкритої з боку опорної площини; S 1 - ширина більшої порожнини, відкритої з боку термозахисної площини, при цьому в кожній контактній порожнині виконана установна площина, що перетинає опорну площину основи, крім того 2 (19) 1 Винахід відноситься до електроустановочних виробів побутового і загальнопромислового призначення. Відома розеточна частина електричного з'єднувача, що містить основу з відкритими порожнинами, пружні контакти, оснащені елементом фіксації і встановлені в порожнинах основи, кришку з отворами, виконаними над контактами, і втулки, розташовані в отворах і виконані як одне ціле з основою, причому порожнини виконані відкритими з однієї з бічних сторін основи і оснащені пазом, при цьому елемент фіксації контакту виконаний у вигляді виступу, взаємодіючого з зазначеним пазом [див. а.с. СРСР №1529329, МПК H01R13/46, 1989]. Однак контактні гнізда, застосовувані в цій розеточній частині електричного з'єднувача, недостатньо надійні і довговічні, тому що контактний тиск розподіляється нерівномірно по поверхні контакту. Крім того внаслідок нагрівання (при проходженні струму крізь контакт) відбувається втрата пружних властивостей матеріалу, з якого виконаний контакт (відпуск), що надалі приводить до ослаблення зусилля контакту і наступного нагрівання останнього в процесі роботи внаслідок збільшення опору контакту. Завданням створення розеточної частини електричного з’єднувача, що заявляється, є забезпечення можливості одержання постійного зусилля притиску контактів до штирів вилки шнура електричного приладу, який не залежить від часу експлуатації, і за рахунок цього одержання надійного електричного контакту, який не зазнає нагрівання в процесі експлуатації. Поставлене завдання вирішується використанням в розеточній частині електричного з'єднувача основи з термозахисною і опорною площинами, відкритими порожнинами, що утворюють установочні площадки під установку кріпильних елементів для кріплення основи до стіни, і контактними порожнинами, відкритими з боку термозахисної площини, з однієї з бічних сторін основи і з боку опорної площини встановлені в контактних порожнинах струмоведучі контакти під циліндричний контактний штир вилки з упорними полицями і оснащені елементами фіксації проводів у вигляді пари гвинт-гайка, установлену на термозахисній площині основи кришку з отворами, що забезпечують доступ до контактних гнізд струмоведучих контактів, згідно з винаходом контактна порожнина виконана ступінчастою, причому ширина більшої порожнини, відкритої з боку термозахисної площини, відносно ширини порожнини, відкритої з боку опорної площини, виконана відповідно до співвідношення: S

Дивитися

Додаткова інформація

Назва патенту англійською

Socket part of a connector

Автори англійською

Andreiev Ihor Yevhenovych

Назва патенту російською

Гнездовая часть электрического соединителя

Автори російською

Андреев Игорь Евгеньевич

МПК / Мітки

МПК: H01R 13/46

Мітки: частина, електричного, з'єднувача, розеткова
