Формула / Реферат

Пристрій для транспортування і очистки коренебульбоплодів, що складається з встановленого на основній рамі похилого падаючого пруткового транспортера, розосереджувача вороху, який складається з пар циліндричних очисних вальців, що мають зустрічно-обертальний рух і зв'язані з основною рамою пружними елементами, над якими консольно встановлено активатор, а також привідні щітки та відвідний транспортер, який відрізняється тим, що активатор виконаний у вигляді двох встановлених на рухомій рамці блоків привідних шнеків, кожний з яких утворює V-подібне розташування шнеків, вершини яких мають напрямки один до одного і спрямовані усередину активатора, причому шнеки мають спіральні навивки, утворені прутками з еластичного матеріалу, і  напрямки верхньої пари - від периферії активатора до його центра, а нижньої пари - від центра до периферії.

Текст

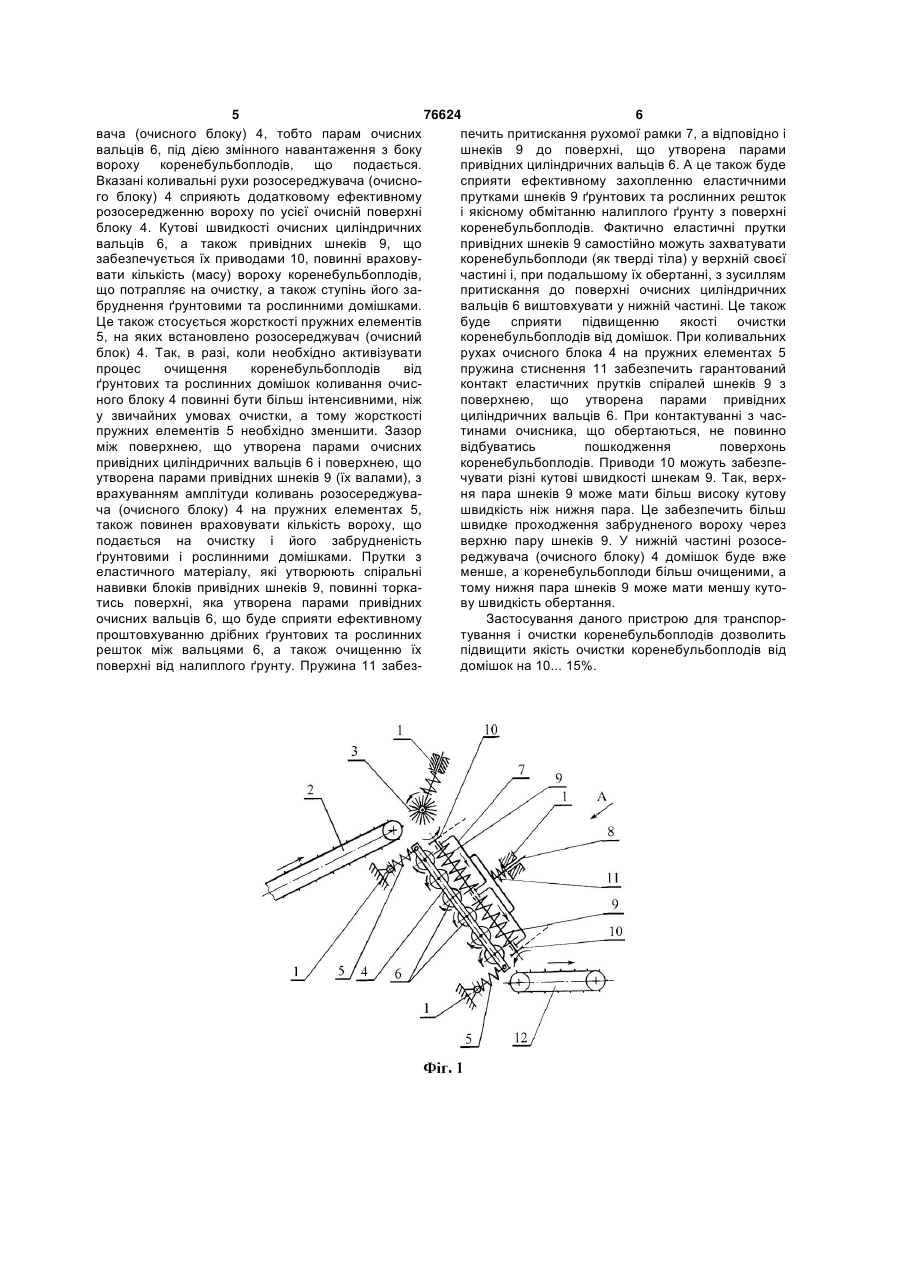

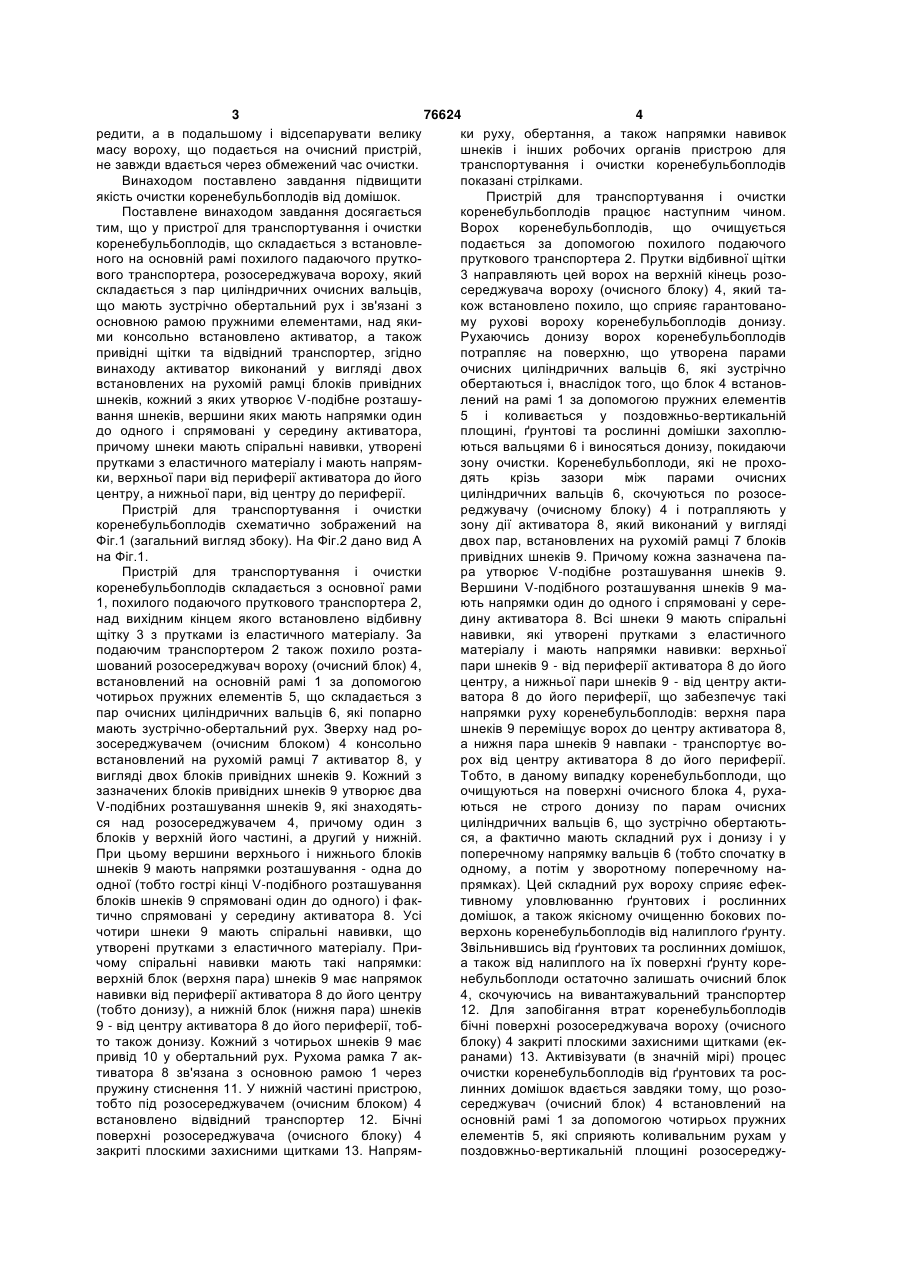

Пристрій для транспортування і очистки коренебульбоплодів, що складається з встановленого на основній рамі похилого падаючого пруткового транспортера, розосереджувача вороху, який 3 76624 4 редити, а в подальшому і відсепарувати велику ки руху, обертання, а також напрямки навивок масу вороху, що подається на очисний пристрій, шнеків і інших робочих органів пристрою для не завжди вдається через обмежений час очистки. транспортування і очистки коренебульбоплодів Винаходом поставлено завдання підвищити показані стрілками. якість очистки коренебульбоплодів від домішок. Пристрій для транспортування і очистки Поставлене винаходом завдання досягається коренебульбоплодів працює наступним чином. тим, що у пристрої для транспортування і очистки Ворох коренебульбоплодів, що очищується коренебульбоплодів, що складається з встановлеподається за допомогою похилого подаючого ного на основній рамі похилого падаючого пруткопруткового транспортера 2. Прутки відбивної щітки вого транспортера, розосереджувача вороху, який 3 направляють цей ворох на верхній кінець розоскладається з пар циліндричних очисних вальців, середжувача вороху (очисного блоку) 4, який тащо мають зустрічно обертальний рух і зв'язані з кож встановлено похило, що сприяє гарантованоосновною рамою пружними елементами, над якиму рухові вороху коренебульбоплодів донизу. ми консольно встановлено активатор, а також Рухаючись донизу ворох коренебульбоплодів привідні щітки та відвідний транспортер, згідно потрапляє на поверхню, що утворена парами винаходу активатор виконаний у вигляді двох очисних циліндричних вальців 6, які зустрічно встановлених на рухомій рамці блоків привідних обертаються і, внаслідок того, що блок 4 встановшнеків, кожний з яких утворює V-подібне розташулений на рамі 1 за допомогою пружних елементів вання шнеків, вершини яких мають напрямки один 5 і коливається у поздовжньо-вертикальній до одного і спрямовані у середину активатора, площині, ґрунтові та рослинні домішки захоплюпричому шнеки мають спіральні навивки, утворені ються вальцями 6 і виносяться донизу, покидаючи прутками з еластичного матеріалу і мають напрямзону очистки. Коренебульбоплоди, які не прохоки, верхньої пари від периферії активатора до його дять крізь зазори між парами очисних центру, а нижньої пари, від центру до периферії. циліндричних вальців 6, скочуються по розосеПристрій для транспортування і очистки реджувачу (очисному блоку) 4 і потрапляють у коренебульбоплодів схематично зображений на зону дії активатора 8, який виконаний у вигляді Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А двох пар, встановлених на рухомій рамці 7 блоків на Фіг.1. привідних шнеків 9. Причому кожна зазначена паПристрій для транспортування і очистки ра утворює V-подібне розташування шнеків 9. коренебульбоплодів складається з основної рами Вершини V-подібного розташування шнеків 9 ма1, похилого подаючого пруткового транспортера 2, ють напрямки один до одного і спрямовані у серенад вихідним кінцем якого встановлено відбивну дину активатора 8. Всі шнеки 9 мають спіральні щітку 3 з прутками із еластичного матеріалу. За навивки, які утворені прутками з еластичного подаючим транспортером 2 також похило розтаматеріалу і мають напрямки навивки: верхньої шований розосереджувач вороху (очисний блок) 4, пари шнеків 9 - від периферії активатора 8 до його встановлений на основній рамі 1 за допомогою центру, а нижньої пари шнеків 9 - від центру актичотирьох пружних елементів 5, що складається з ватора 8 до його периферії, що забезпечує такі пар очисних циліндричних вальців 6, які попарно напрямки руху коренебульбоплодів: верхня пара мають зустрічно-обертальний рух. Зверху над рошнеків 9 переміщує ворох до центру активатора 8, зосереджувачем (очисним блоком) 4 консольно а нижня пара шнеків 9 навпаки - транспортує вовстановлений на рухомій рамці 7 активатор 8, у рох від центру активатора 8 до його периферії. вигляді двох блоків привідних шнеків 9. Кожний з Тобто, в даному випадку коренебульбоплоди, що зазначених блоків привідних шнеків 9 утворює два очищуються на поверхні очисного блока 4, рухаV-подібних розташування шнеків 9, які знаходятьються не строго донизу по парам очисних ся над розосереджувачем 4, причому один з циліндричних вальців 6, що зустрічно обертаютьблоків у верхній його частині, а другий у нижній. ся, а фактично мають складний рух і донизу і у При цьому вершини верхнього і нижнього блоків поперечному напрямку вальців 6 (тобто спочатку в шнеків 9 мають напрямки розташування - одна до одному, а потім у зворотному поперечному наодної (тобто гострі кінці V-подібного розташування прямках). Цей складний рух вороху сприяє ефекблоків шнеків 9 спрямовані один до одного) і фактивному уловлюванню ґрунтових і рослинних тично спрямовані у середину активатора 8. Усі домішок, а також якісному очищенню бокових почотири шнеки 9 мають спіральні навивки, що верхонь коренебульбоплодів від налиплого ґрунту. утворені прутками з еластичного матеріалу. ПриЗвільнившись від ґрунтових та рослинних домішок, чому спіральні навивки мають такі напрямки: а також від налиплого на їх поверхні ґрунту кореверхній блок (верхня пара) шнеків 9 має напрямок небульбоплоди остаточно залишать очисний блок навивки від периферії активатора 8 до його центру 4, скочуючись на вивантажувальний транспортер (тобто донизу), а нижній блок (нижня пара) шнеків 12. Для запобігання втрат коренебульбоплодів 9 - від центру активатора 8 до його периферії, тоббічні поверхні розосереджувача вороху (очисного то також донизу. Кожний з чотирьох шнеків 9 має блоку) 4 закриті плоскими захисними щитками (екпривід 10 у обертальний рух. Рухома рамка 7 акранами) 13. Активізувати (в значній мірі) процес тиватора 8 зв'язана з основною рамою 1 через очистки коренебульбоплодів від ґрунтових та роспружину стиснення 11. У нижній частині пристрою, линних домішок вдається завдяки тому, що розотобто під розосереджувачем (очисним блоком) 4 середжувач (очисний блок) 4 встановлений на встановлено відвідний транспортер 12. Бічні основній рамі 1 за допомогою чотирьох пружних поверхні розосереджувача (очисного блоку) 4 елементів 5, які сприяють коливальним рухам у закриті плоскими захисними щитками 13. Напрямпоздовжньо-вертикальній площині розосереджу 5 76624 6 вача (очисного блоку) 4, тобто парам очисних печить притискання рухомої рамки 7, а відповідно і вальців 6, під дією змінного навантаження з боку шнеків 9 до поверхні, що утворена парами вороху коренебульбоплодів, що подається. привідних циліндричних вальців 6. А це також буде Вказані коливальні рухи розосереджувача (очисносприяти ефективному захопленню еластичними го блоку) 4 сприяють додатковому ефективному прутками шнеків 9 ґрунтових та рослинних решток розосередженню вороху по усієї очисній поверхні і якісному обмітанню налиплого ґрунту з поверхні блоку 4. Кутові швидкості очисних циліндричних коренебульбоплодів. Фактично еластичні прутки вальців 6, а також привідних шнеків 9, що привідних шнеків 9 самостійно можуть захватувати забезпечується їх приводами 10, повинні враховукоренебульбоплоди (як тверді тіла) у верхній своєї вати кількість (масу) вороху коренебульбоплодів, частині і, при подальшому їх обертанні, з зусиллям що потрапляє на очистку, а також ступінь його запритискання до поверхні очисних циліндричних бруднення ґрунтовими та рослинними домішками. вальців 6 виштовхувати у нижній частині. Це також Це також стосується жорсткості пружних елементів буде сприяти підвищенню якості очистки 5, на яких встановлено розосереджувач (очисний коренебульбоплодів від домішок. При коливальних блок) 4. Так, в разі, коли необхідно активізувати рухах очисного блока 4 на пружних елементах 5 процес очищення коренебульбоплодів від пружина стиснення 11 забезпечить гарантований ґрунтових та рослинних домішок коливання очисконтакт еластичних прутків спіралей шнеків 9 з ного блоку 4 повинні бути більш інтенсивними, ніж поверхнею, що утворена парами привідних у звичайних умовах очистки, а тому жорсткості циліндричних вальців 6. При контактуванні з часпружних елементів 5 необхідно зменшити. Зазор тинами очисника, що обертаються, не повинно між поверхнею, що утворена парами очисних відбуватись пошкодження поверхонь привідних циліндричних вальців 6 і поверхнею, що коренебульбоплодів. Приводи 10 можуть забезпеутворена парами привідних шнеків 9 (їх валами), з чувати різні кутові швидкості шнекам 9. Так, верхврахуванням амплітуди коливань розосереджуваня пара шнеків 9 може мати більш високу кутову ча (очисного блоку) 4 на пружних елементах 5, швидкість ніж нижня пара. Це забезпечить більш також повинен враховувати кількість вороху, що швидке проходження забрудненого вороху через подається на очистку і його забрудненість верхню пару шнеків 9. У нижній частині розосеґрунтовими і рослинними домішками. Прутки з реджувача (очисного блоку) 4 домішок буде вже еластичного матеріалу, які утворюють спіральні менше, а коренебульбоплоди більш очищеними, а навивки блоків привідних шнеків 9, повинні торкатому нижня пара шнеків 9може мати меншу кутотись поверхні, яка утворена парами привідних ву швидкість обертання. очисних вальців 6, що буде сприяти ефективному Застосування даного пристрою для транспорпроштовхуванню дрібних ґрунтових та рослинних тування і очистки коренебульбоплодів дозволить решток між вальцями 6, а також очищенню їх підвищити якість очистки коренебульбоплодів від поверхні від налиплого ґрунту. Пружина 11 забездомішок на 10... 15%. 7 Комп’ютерна верстка М. Клюкін 76624 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for transporting and cleaning roots and tubers

Автори англійською

Bulhakov Volodymyr Mykhailovych, Lytvynov Oleh Ivanovych, Yeremenko Oleksandr Ivanovych, Berezovyi Mykola Heorhiiovych, Lopatko Kostiantyn Heorhiiovych

Назва патенту російською

Устройство для транспортирования и очистки корнеклубнеплодов

Автори російською

Булгаков Владимир Михайлович, Литвинов Олег Иванович, Еременко Александр Иванович, Березовый Николай Георгиевич, Лопатько Константин Георгиевич

МПК / Мітки

МПК: A01D 33/08

Мітки: очистки, транспортування, пристрій, коренебульбоплодів
