Пристрій для закриття туб

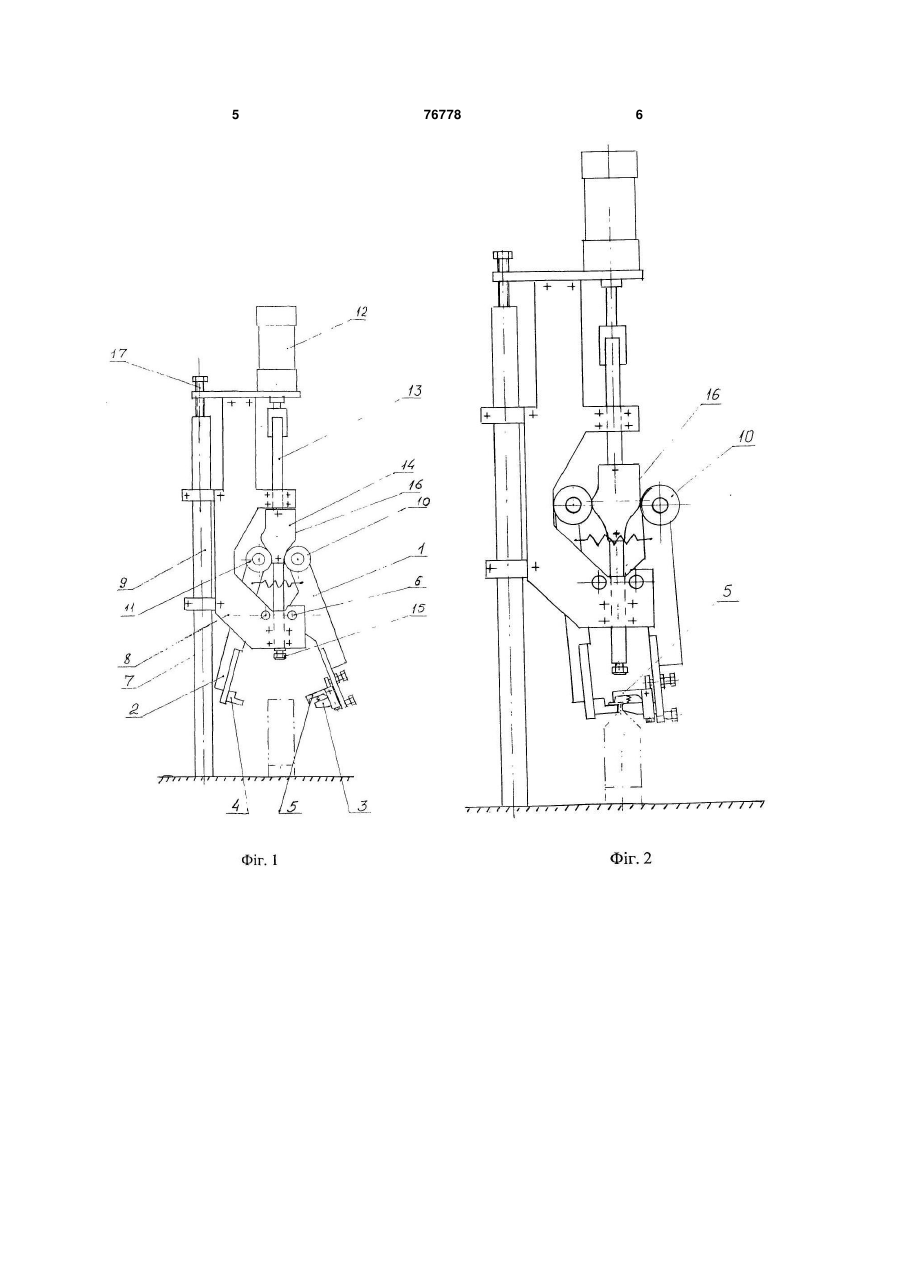

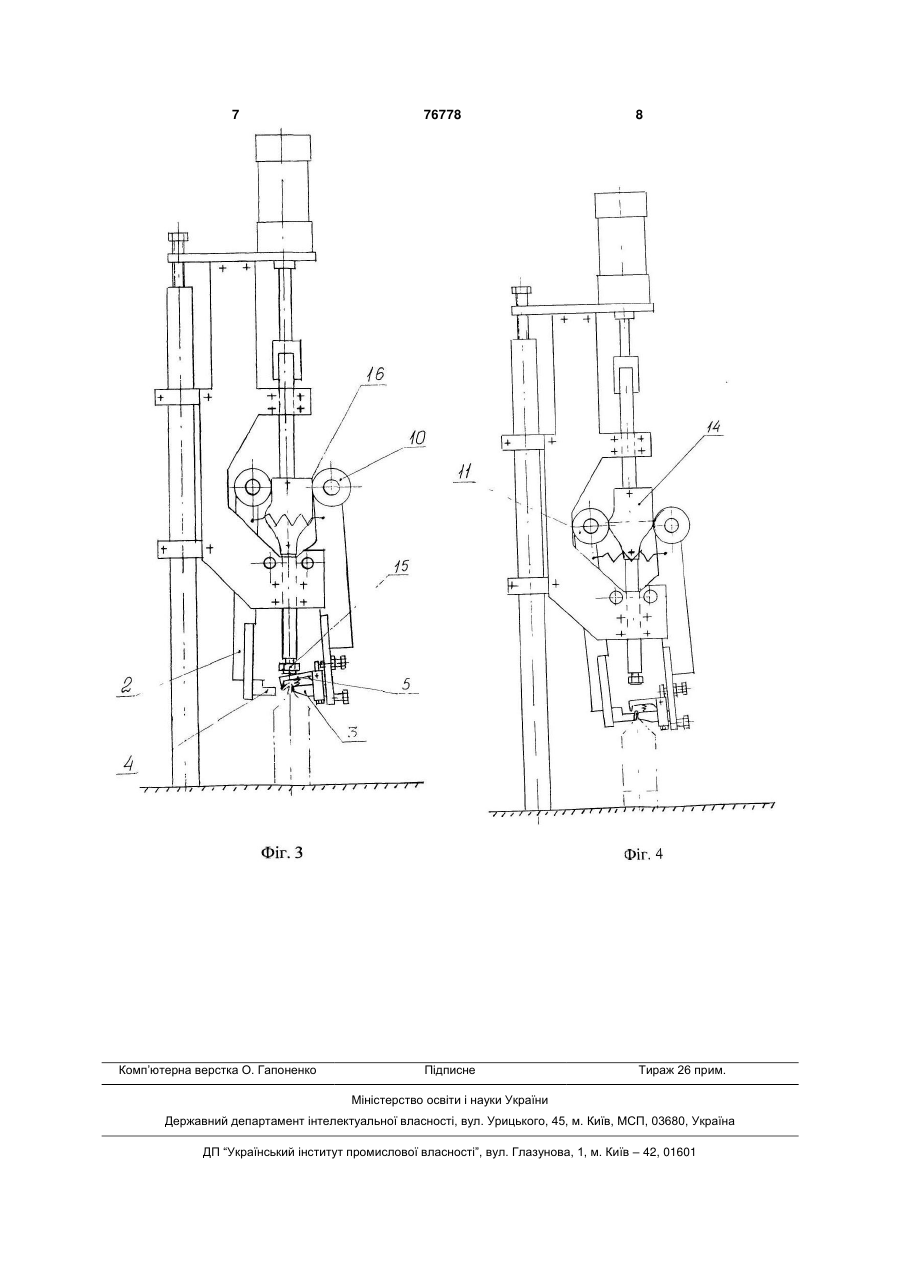

Пристрій для закриття туб, який містить корпус, привід, копір і два розташовані опозитно один до одного важелі, обладнані робочими губками і оснащені роликами, які примикають до робочих поверхонь копіра, притискну лапку, кінематично зв'язану з одним з важелів, і штовхач, встановлений з можливістю взаємодії з притискною лапкою, який відрізняється тим, що важелі шарнірно зв'язані з корпусом пристрою, копір виконаний у вигляді сполучених основами різноспрямованих двоскісного та односкісного клинів, при цьому вершина двоскісного клина обернена в бік притискної лапки, а вертикальна ділянка робочої поверхні односкісного клина сполучена з важелем. (19) (21) 20040403111 (22) 27.04.2004 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Голованов Сергій Віталійович, Мироненко Віталій Олексійович (73) Голованов Сергій Віталійович (56) EP 0143138, B65B7/16, 7/20, 05.06.1985 US 4265696, B65B7/14, B65B51/14, 05.05.1981 US 4232500, B65B7/28, B65B3/18, 11.11.1980 US 2389506, B65B7/14, 20.11.1945 US 2381716, B65B7/14, 07.08.1945 DE 4414156, B65B51/26, 26.10.1995 3 76778 4 ночасно з її закриттям. встановлений з можливістю взаємодії з притискПоставлена задача досягається тим, що у віною лапкою 5. Копір 14 виконаний у вигляді сполудомому пристрої для закриття туб, який містить чених основами різноспрямованих двоскісного та корпус, привод, копір і два розташованих опозитно односкісного клинів, при цьому вершина двоскісноодин одному важелі, обладнані робочими губками го клина звернена вбік притискної лапки 5, а вері оснащені роликами, які примикають до робочих тикальна ділянка 16 робочої поверхні односкісного поверхонь копіра, притискну лапку, кінематично клина сполучена з важелем 1, обладнаним притизв'язану з одним з важелів, і штовхач, встановлескною лапкою 5. У верхній частині стійки 9 встаноний з можливістю взаємодії з притискною лапкою, влений регулювальний гвинт 17. згідно з винаходом, важелі шарнірно зв'язані з Пристрій для закриття туб працює таким чикорпусом пристрою, копір виконаний у вигляді ном. сполучених основами різноспрямованих двоскісноЗаповнену тубу поміщають між розведеними го та односкісного клинів, при цьому вершина двогубками 3 і 4 (див. Фіг.1). Включають привод 12, що скісного клина звернена вбік притискної лапки, а висуває шток 13, який переміщає копір 14 вниз. вертикальна ділянка робочої поверхні односкісноВзаємодіючи з робочими поверхнями двоскісного го клина сполучена з важелем, оснащеним притиклина копіра 14, ролики 10 і 11 діють на плечі васкною лапкою. желів 1 і 2. Повертаючись навколо осей 6, 7 важелі Технічним результатом є підвищення швидко1, 2 зсувають встановлені на них губки 3 і 4 назусті закриття туби, що досягається виключенням стріч одна одній. Переміщення губок 3 і 4 відбуваоперації попереднього обтиснення кінцевої ділянється за дугоподібною траєкторією, при цьому ки туби. Обтиснення кінцевої ділянки туби відбуцентрами дуг є осі 6 і 7. Зближуючись одна з одвається безпосередньо в процесі її закриття, при ною, губки 3 і 4 входять у контакт зі стінками туби в цьому запобігається видавлювання вмісту туби самій крайній частині її кінцевої ділянки. Потім в назовні, за рахунок того, що важелі шарнірно зв'яміру повороту важелів 1, 2 навколо осей 6 і 7 зона зані з корпусом пристрою, а це дозволяє забезпеконтакту губок 3, 4 зі стінками туби розширюється чити переміщення губок за дугоподібною траєктопо напрямку від кінцевої ділянки до голівки туби. рією. Губки входять у контакт зі стінками туби в Таким чином, речовина, якою наповнена туба, самій крайній частині її кінцевої ділянки, а потім в віджимається від кінцевої ділянки усередину туби, міру повороту важелів зона контакту губок і стінок що запобігає його видавлювання назовні. Під дією туби збільшується по напрямку від кінцевої ділянгубок 3, 4 на кінцевій ділянці туби утворюється ки туби до її голівки. Виконання копіра у вигляді зона з притиснутими стінками. Частина цієї зони, сполучених основами різноспрямованих двоскіснощо виступає над губками 3 і 4, відгинається на 90° го та односкісного клинів дозволяє задати необпритискною лапкою 5 (див. Фіг.2), утворюючи хідний профіль робочої поверхні копіра і забезпефальц. Під дією штока 13, що висувається, копір чити виконання необхідної послідовності операцій 14 продовжує рух вниз, при цьому ролик 11 взаєпри закритті туби. модіє з робочою поверхнею скошеної частини одНа Фіг.1 показаний загальний вигляд пристрою носкісного клина копіра 14 і відводить важіль 2 з для закриття туб (початкове положення елементів губкою 4 від туби (див. Фіг.3). Ролик 10 взаємодіє з пристрою до початку закриття туби), на Фіг.2 - повертикальною ділянкою 16 робочої поверхні одноложення елементів пристрою при обтисненні кінскісного клина, в результаті чого важіль 1 з губкою цевої ділянки туби, на Фіг.3 - положення елементів 3 залишаються нерухомими. В цей же час штовхач пристрою при утворенні фальца туби, на Фіг.4 15 своїм кінцем надавлює на лапку 5, що загинає положення елементів пристрою при обтисненні фальц ще на 40-60°. При зворотному ході штока фальца. 13 копір 14 переміщається вгору (див. Фіг.4). Під Пристрій для закриття туб містить два розтадією пружини лапка 5 відводиться від туби. При шованих опозитно один одному важелі 1 і 2, облавзаємодії робочої поверхні скошеної частини одднані губками 3 і 4 відповідно. З важелем 1 кінеманоскісного клина копіра 14 і ролика 11, встановлетично зв'язана підпружинена притискна лапка 5. ного на важелі 2, губка 4 зближується з губкою 3, Важелі 1 і 2 за допомогою осей 6 і 7 шарнірно зв'яобжимаючи фальц. зані з корпусом 8, який встановлений на опорі 9. У пристрої, що заявляється, передбачена моПлечі важелів 1 і 2 оснащені роликами 10 і 11, віджливість його регулювання при використанні різповідно. На корпусі 8 змонтований привод 12, виних за висотою туб. Для цього, обертаючи гвинт конаний у вигляді гідро- або пневмоциліндра, об17, здійснюють пересування корпуса 8 відносно ладнаного штоком 13 з прикріпленим до нього опори 9, тим самим, встановлюючи губки 3 і 4 на копіром 14. До копіра 14 прикріплений штовхач 15, необхідну висоту від краю стінок туби. 5 76778 6 7 Комп’ютерна верстка О. Гапоненко 76778 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
