Вихрострумовий дефектоскоп

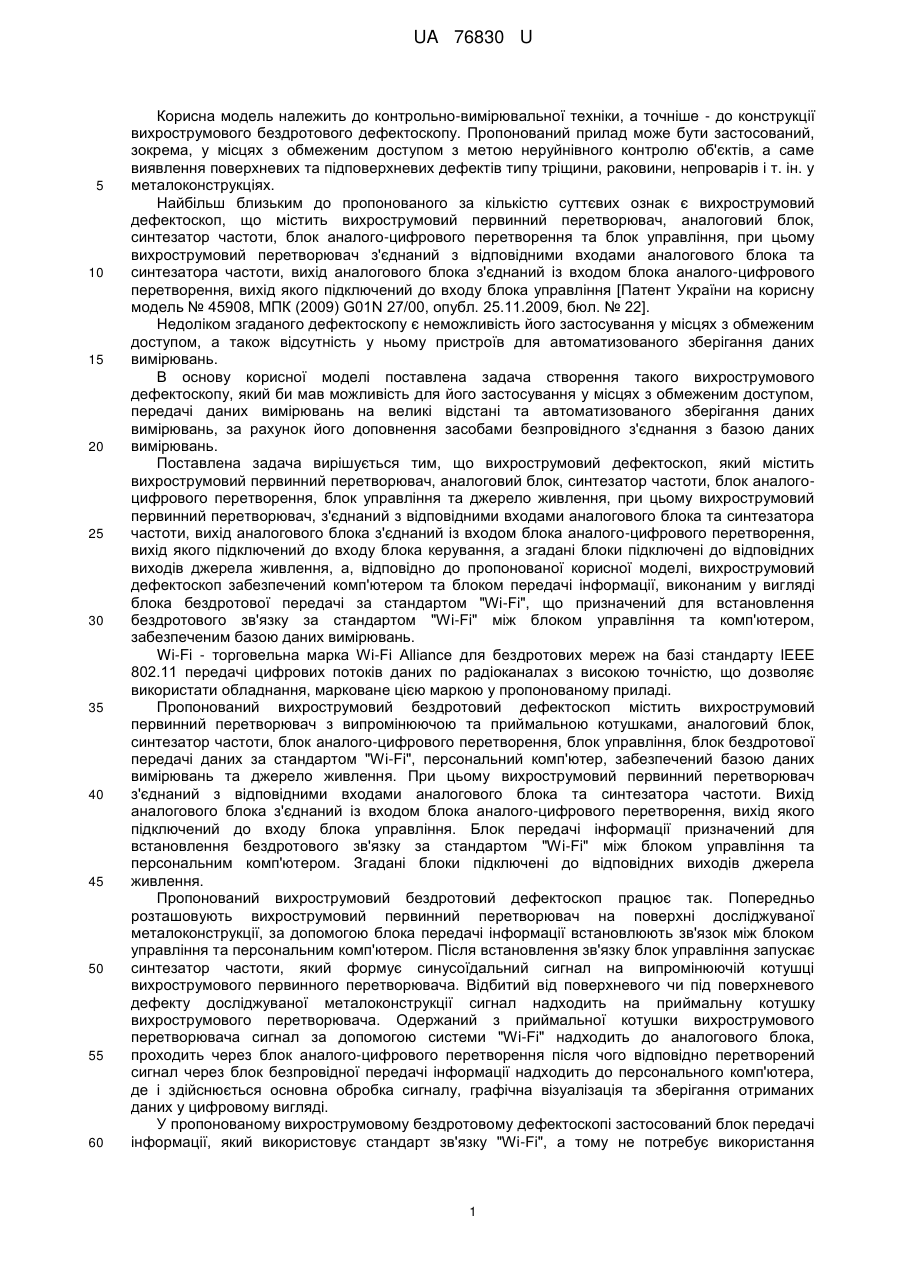

Реферат: Вихрострумовий дефектоскоп містить вихрострумовий первинний перетворювач, аналоговий блок, синтезатор частоти, блок аналого-цифрового перетворення, блок управління та джерело живлення, при цьому вихрострумовий первинний перетворювач з'єднаний з відповідними входами аналогового блока та синтезатора частоти, вихід аналогового блока з'єднаний із входом блока аналого-цифрового перетворення, вихід якого підключений до входу блока керування, а згадані блоки підключені до відповідних виходів джерела живлення. Вихрострумовий дефектоскоп забезпечений комп'ютером та блоком передачі інформації, виконаним у вигляді блока бездротової передачі за стандартом "Wi-Fi", що призначений для встановлення бездротового зв'язку за стандартом "Wi-Fi" між блоком управління та комп'ютером, забезпеченим базою даних вимірювань. UA 76830 U (54) ВИХРОСТРУМОВИЙ ДЕФЕКТОСКОП UA 76830 U UA 76830 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до контрольно-вимірювальної техніки, а точніше - до конструкції вихрострумового бездротового дефектоскопу. Пропонований прилад може бути застосований, зокрема, у місцях з обмеженим доступом з метою неруйнівного контролю об'єктів, а саме виявлення поверхневих та підповерхневих дефектів типу тріщини, раковини, непроварів і т. ін. у металоконструкціях. Найбільш близьким до пропонованого за кількістю суттєвих ознак є вихрострумовий дефектоскоп, що містить вихрострумовий первинний перетворювач, аналоговий блок, синтезатор частоти, блок аналого-цифрового перетворення та блок управління, при цьому вихрострумовий перетворювач з'єднаний з відповідними входами аналогового блока та синтезатора частоти, вихід аналогового блока з'єднаний із входом блока аналого-цифрового перетворення, вихід якого підключений до входу блока управління [Патент України на корисну модель № 45908, МПК (2009) G01N 27/00, опубл. 25.11.2009, бюл. № 22]. Недоліком згаданого дефектоскопу є неможливість його застосування у місцях з обмеженим доступом, а також відсутність у ньому пристроїв для автоматизованого зберігання даних вимірювань. В основу корисної моделі поставлена задача створення такого вихрострумового дефектоскопу, який би мав можливість для його застосування у місцях з обмеженим доступом, передачі даних вимірювань на великі відстані та автоматизованого зберігання даних вимірювань, за рахунок його доповнення засобами безпровідного з'єднання з базою даних вимірювань. Поставлена задача вирішується тим, що вихрострумовий дефектоскоп, який містить вихрострумовий первинний перетворювач, аналоговий блок, синтезатор частоти, блок аналогоцифрового перетворення, блок управління та джерело живлення, при цьому вихрострумовий первинний перетворювач, з'єднаний з відповідними входами аналогового блока та синтезатора частоти, вихід аналогового блока з'єднаний із входом блока аналого-цифрового перетворення, вихід якого підключений до входу блока керування, а згадані блоки підключені до відповідних виходів джерела живлення, а, відповідно до пропонованої корисної моделі, вихрострумовий дефектоскоп забезпечений комп'ютером та блоком передачі інформації, виконаним у вигляді блока бездротової передачі за стандартом "Wi-Fi", що призначений для встановлення бездротового зв'язку за стандартом "Wi-Fi" між блоком управління та комп'ютером, забезпеченим базою даних вимірювань. Wi-Fi - торговельна марка Wi-Fi Alliance для бездротових мереж на базі стандарту IEEE 802.11 передачі цифрових потоків даних по радіоканалах з високою точністю, що дозволяє використати обладнання, марковане цією маркою у пропонованому приладі. Пропонований вихрострумовий бездротовий дефектоскоп містить вихрострумовий первинний перетворювач з випромінюючою та приймальною котушками, аналоговий блок, синтезатор частоти, блок аналого-цифрового перетворення, блок управління, блок бездротової передачі даних за стандартом "Wi-Fi", персональний комп'ютер, забезпечений базою даних вимірювань та джерело живлення. При цьому вихрострумовий первинний перетворювач з'єднаний з відповідними входами аналогового блока та синтезатора частоти. Вихід аналогового блока з'єднаний із входом блока аналого-цифрового перетворення, вихід якого підключений до входу блока управління. Блок передачі інформації призначений для встановлення бездротового зв'язку за стандартом "Wi-Fi" між блоком управління та персональним комп'ютером. Згадані блоки підключені до відповідних виходів джерела живлення. Пропонований вихрострумовий бездротовий дефектоскоп працює так. Попередньо розташовують вихрострумовий первинний перетворювач на поверхні досліджуваної металоконструкції, за допомогою блока передачі інформації встановлюють зв'язок між блоком управління та персональним комп'ютером. Після встановлення зв'язку блок управління запускає синтезатор частоти, який формує синусоїдальний сигнал на випромінюючій котушці вихрострумового первинного перетворювача. Відбитий від поверхневого чи під поверхневого дефекту досліджуваної металоконструкції сигнал надходить на приймальну котушку вихрострумового перетворювача. Одержаний з приймальної котушки вихрострумового перетворювача сигнал за допомогою системи "Wi-Fi" надходить до аналогового блока, проходить через блок аналого-цифрового перетворення після чого відповідно перетворений сигнал через блок безпровідної передачі інформації надходить до персонального комп'ютера, де і здійснюється основна обробка сигналу, графічна візуалізація та зберігання отриманих даних у цифровому вигляді. У пропонованому вихрострумовому бездротовому дефектоскопі застосований блок передачі інформації, який використовує стандарт зв'язку "Wi-Fi", а тому не потребує використання 1 UA 76830 U 5 10 з'єднувальних кабелів, що дозволяє оператору працювати однією рукою в будь-якому просторовому положенні, у тому числі в місцях з обмеженим доступом. У пристрої може бути використаний звичайний персональний комп'ютер або, навіть леп-топ - планшетний ПК, що дозволяє суттєво зменшити габарити пропонованого приладу. Відсутність з'єднувальних кабелів між вихрострумовим перетворювачем та персональним комп'ютером при передачі даних неруйнівного контролю об'єктів підвищує надійність і стійкість приладу до несприятливих впливів зовнішнього середовища, дозволяє проводити контроль в будь-якому просторовому положенні. Обробка даних на комп'ютері дозволяє використовувати різноманітні методи та алгоритми, в залежності від поставленої задачі, а також сучасні методи інтерпретації та візуалізації отриманих результатів, забезпечує автоматичну каталогізацію та зберігання результатів контрольно-вимірювальних перевірок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Вихрострумовий дефектоскоп, що включає вихрострумовий первинний перетворювач, аналоговий блок, синтезатор частоти, блок аналого-цифрового перетворення, блок управління та джерело живлення, при цьому вихрострумовий первинний перетворювач з'єднаний з відповідними входами аналогового блока та синтезатора частоти, вихід аналогового блока з'єднаний із входом блока аналого-цифрового перетворення, вихід якого підключений до входу блока керування, а згадані блоки підключені до відповідних виходів джерела живлення, який відрізняється тим, що вихрострумовий дефектоскоп забезпечений комп'ютером та блоком передачі інформації, виконаним у вигляді блока бездротової передачі за стандартом "Wi-Fi", що призначений для встановлення бездротового зв'язку за стандартом "Wi-Fi" між блоком управління та комп'ютером, забезпеченим базою даних вимірювань. 25 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
