Спосіб адаптивної зміни тривалості циклічного префікса ofdm-символа при формуванні ofdm-сигналів

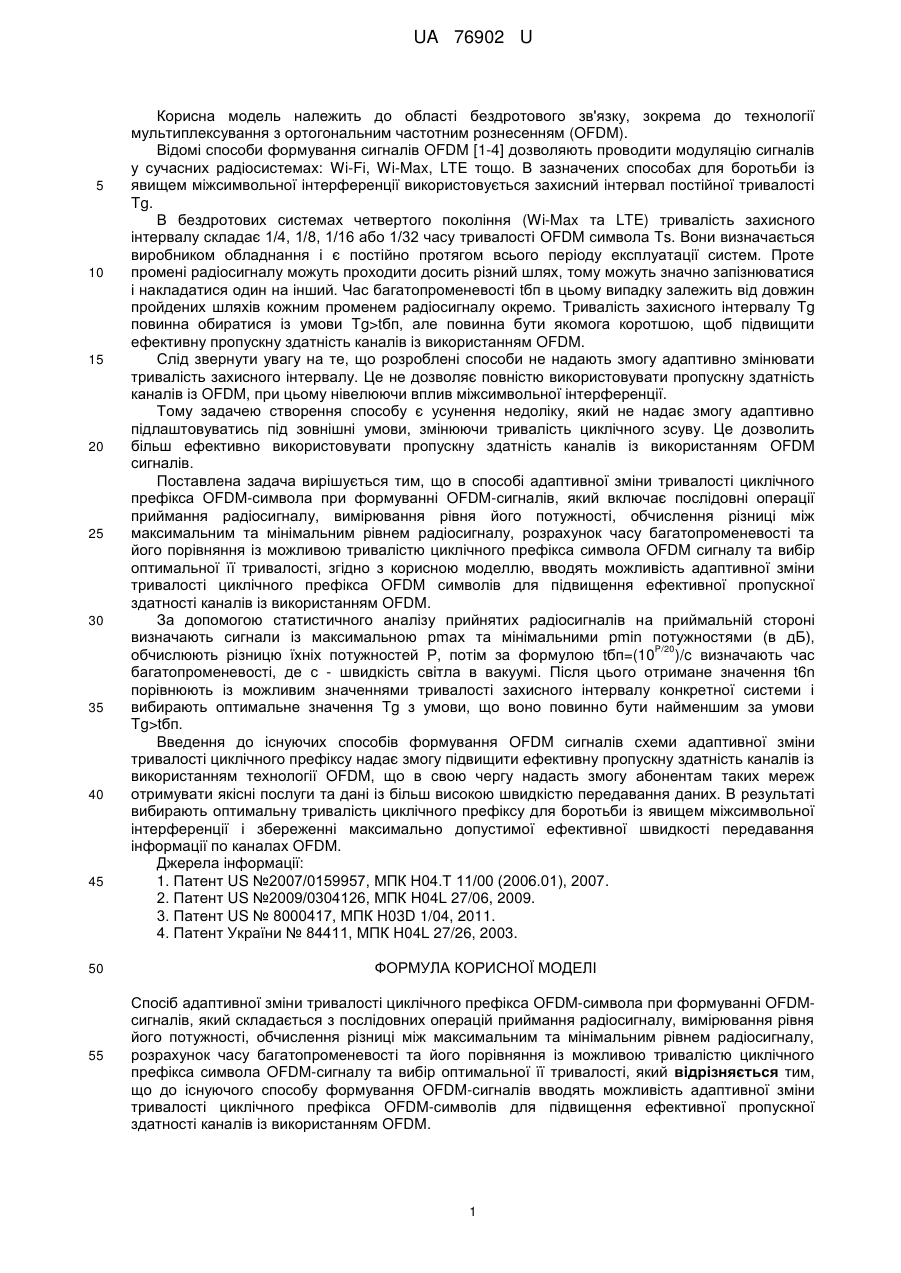

Реферат: UA 76902 U UA 76902 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області бездротового зв'язку, зокрема до технології мультиплексування з ортогональним частотним рознесенням (OFDM). Відомі способи формування сигналів OFDM [1-4] дозволяють проводити модуляцію сигналів у сучасних радіосистемах: Wi-Fi, Wi-Max, LTE тощо. В зазначених способах для боротьби із явищем міжсимвольної інтерференції використовується захисний інтервал постійної тривалості Tg. В бездротових системах четвертого покоління (Wi-Max та LTE) тривалість захисного інтервалу складає 1/4, 1/8, 1/16 або 1/32 часу тривалості OFDM символа Ts. Вони визначається виробником обладнання і є постійно протягом всього періоду експлуатації систем. Проте промені радіосигналу можуть проходити досить різний шлях, тому можуть значно запізнюватися і накладатися один на інший. Час багатопроменевості tбп в цьому випадку залежить від довжин пройдених шляхів кожним променем радіосигналу окремо. Тривалість захисного інтервалу Tg повинна обиратися із умови Tg>tбп, але повинна бути якомога коротшою, щоб підвищити ефективну пропускну здатність каналів із використанням OFDM. Слід звернути увагу на те, що розроблені способи не надають змогу адаптивно змінювати тривалість захисного інтервалу. Це не дозволяє повністю використовувати пропускну здатність каналів із OFDM, при цьому нівелюючи вплив міжсимвольної інтерференції. Тому задачею створення способу є усунення недоліку, який не надає змогу адаптивно підлаштовуватись під зовнішні умови, змінюючи тривалість циклічного зсуву. Це дозволить більш ефективно використовувати пропускну здатність каналів із використанням OFDM сигналів. Поставлена задача вирішується тим, що в способі адаптивної зміни тривалості циклічного префікса OFDM-символа при формуванні OFDM-сигналів, який включає послідовні операції приймання радіосигналу, вимірювання рівня його потужності, обчислення різниці між максимальним та мінімальним рівнем радіосигналу, розрахунок часу багатопроменевості та його порівняння із можливою тривалістю циклічного префікса символа OFDM сигналу та вибір оптимальної її тривалості, згідно з корисною моделлю, вводять можливість адаптивної зміни тривалості циклічного префікса OFDM символів для підвищення ефективної пропускної здатності каналів із використанням OFDM. За допомогою статистичного аналізу прийнятих радіосигналів на приймальній стороні визначають сигнали із максимальною рmах та мінімальними pmin потужностями (в дБ), P/20 обчислюють різницю їхніх потужностей Р, потім за формулою tбп=(10 )/c визначають час багатопроменевості, де с - швидкість світла в вакуумі. Після цього отримане значення t6n порівнюють із можливим значеннями тривалості захисного інтервалу конкретної системи і вибирають оптимальне значення Tg з умови, що воно повинно бути найменшим за умови Tg>tбп. Введення до існуючих способів формування OFDM сигналів схеми адаптивної зміни тривалості циклічного префіксу надає змогу підвищити ефективну пропускну здатність каналів із використанням технології OFDM, що в свою чергу надасть змогу абонентам таких мереж отримувати якісні послуги та дані із більш високою швидкістю передавання даних. В результаті вибирають оптимальну тривалість циклічного префіксу для боротьби із явищем міжсимвольної інтерференції і збереженні максимально допустимої ефективної швидкості передавання інформації по каналах OFDM. Джерела інформації: 1. Патент US №2007/0159957, МПК Н04.Т 11/00 (2006.01), 2007. 2. Патент US №2009/0304126, МПК H04L 27/06, 2009. 3. Патент US № 8000417, МПК H03D 1/04, 2011. 4. Патент України № 84411, МПК H04L 27/26, 2003. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб адаптивної зміни тривалості циклічного префікса OFDM-символа при формуванні OFDMсигналів, який складається з послідовних операцій приймання радіосигналу, вимірювання рівня його потужності, обчислення різниці між максимальним та мінімальним рівнем радіосигналу, розрахунок часу багатопроменевості та його порівняння із можливою тривалістю циклічного префікса символа OFDM-сигналу та вибір оптимальної її тривалості, який відрізняється тим, що до існуючого способу формування OFDM-сигналів вводять можливість адаптивної зміни тривалості циклічного префікса OFDM-символів для підвищення ефективної пропускної здатності каналів із використанням OFDM. 1 UA 76902 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
