Крапельниця

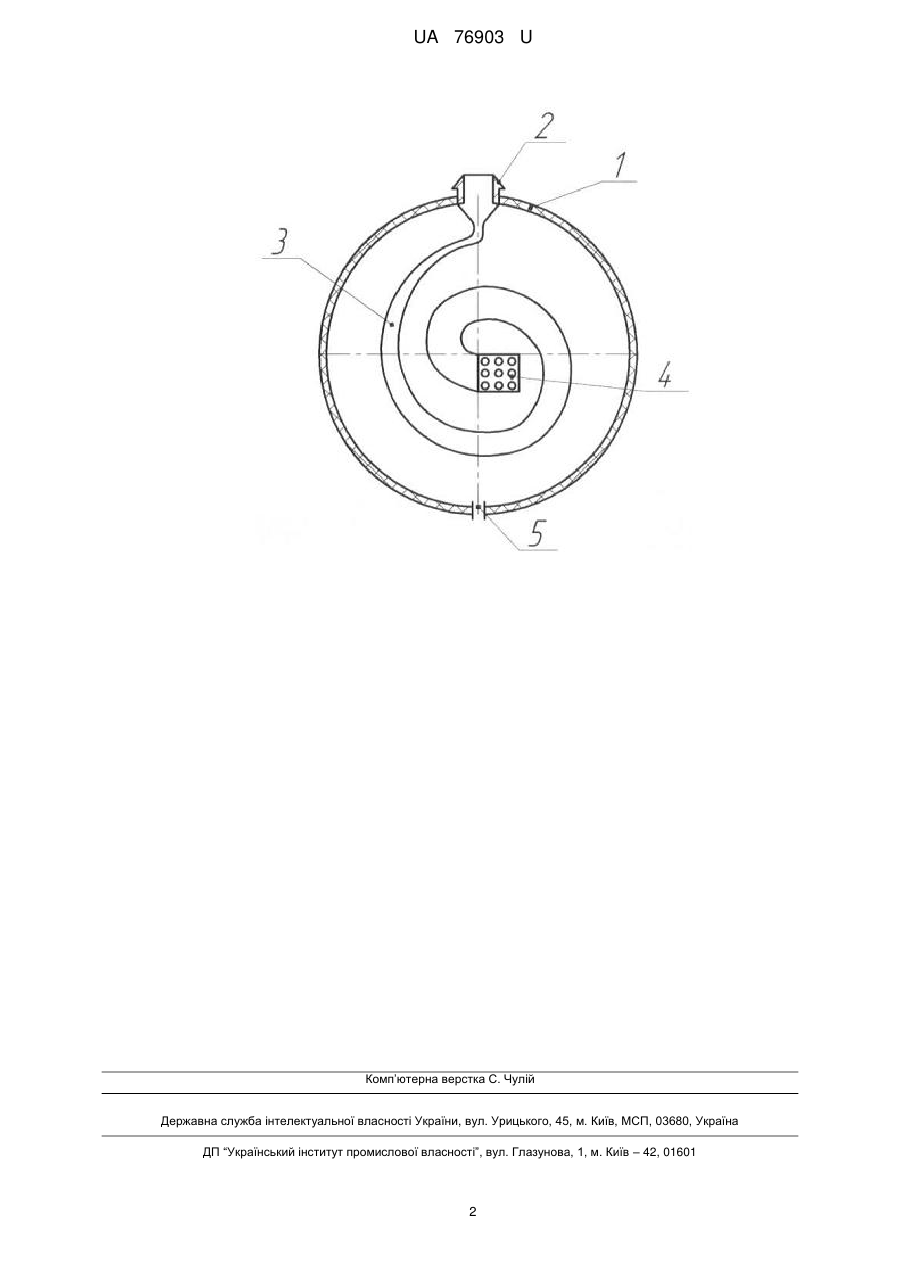

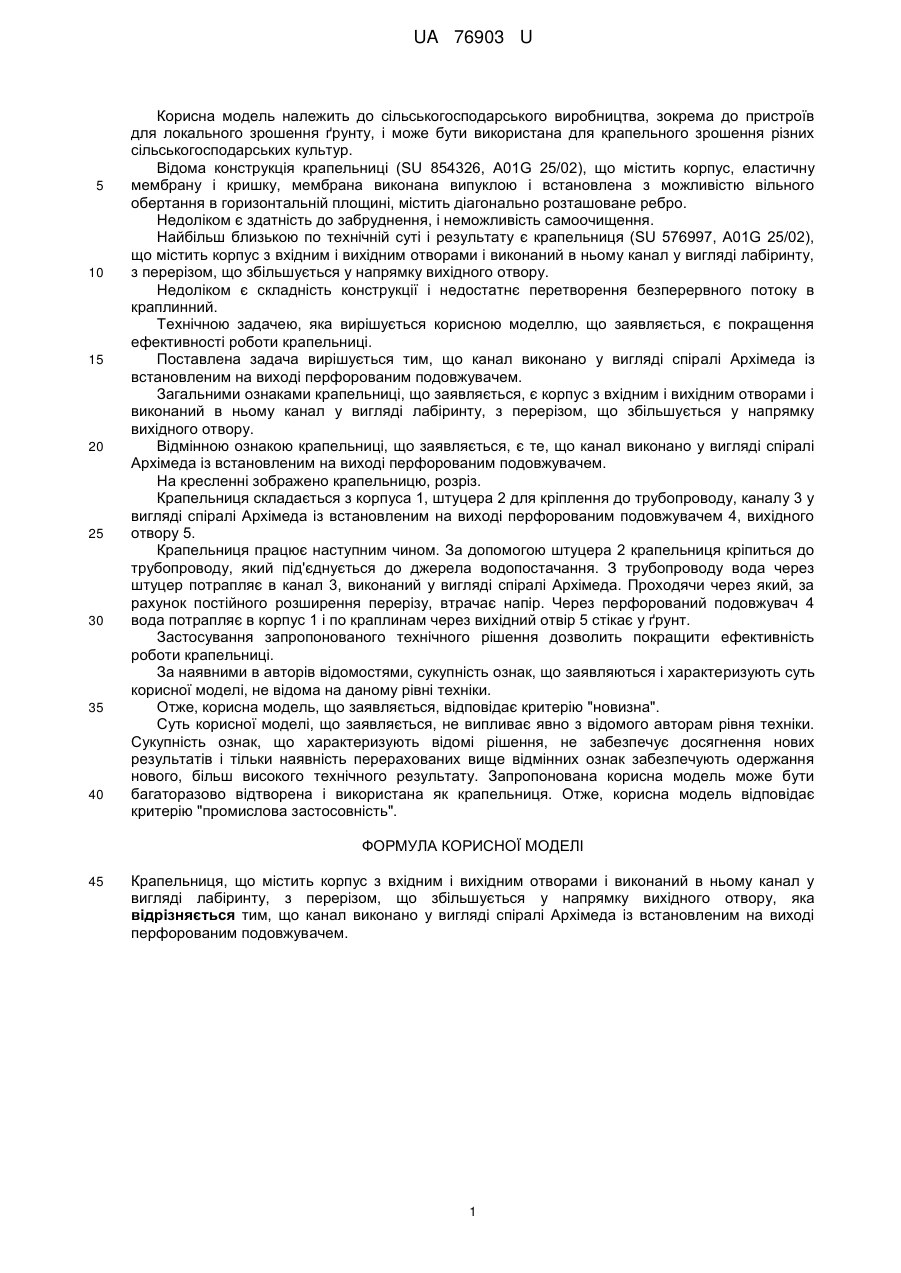

Реферат: UA 76903 U UA 76903 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського виробництва, зокрема до пристроїв для локального зрошення ґрунту, і може бути використана для крапельного зрошення різних сільськогосподарських культур. Відома конструкція крапельниці (SU 854326, A01G 25/02), що містить корпус, еластичну мембрану і кришку, мембрана виконана випуклою і встановлена з можливістю вільного обертання в горизонтальній площині, містить діагонально розташоване ребро. Недоліком є здатність до забруднення, і неможливість самоочищення. Найбільш близькою по технічній суті і результату є крапельниця (SU 576997, A01G 25/02), що містить корпус з вхідним і вихідним отворами і виконаний в ньому канал у вигляді лабіринту, з перерізом, що збільшується у напрямку вихідного отвору. Недоліком є складність конструкції і недостатнє перетворення безперервного потоку в краплинний. Технічною задачею, яка вирішується корисною моделлю, що заявляється, є покращення ефективності роботи крапельниці. Поставлена задача вирішується тим, що канал виконано у вигляді спіралі Архімеда із встановленим на виході перфорованим подовжувачем. Загальними ознаками крапельниці, що заявляється, є корпус з вхідним і вихідним отворами і виконаний в ньому канал у вигляді лабіринту, з перерізом, що збільшується у напрямку вихідного отвору. Відмінною ознакою крапельниці, що заявляється, є те, що канал виконано у вигляді спіралі Архімеда із встановленим на виході перфорованим подовжувачем. На кресленні зображено крапельницю, розріз. Крапельниця складається з корпуса 1, штуцера 2 для кріплення до трубопроводу, каналу 3 у вигляді спіралі Архімеда із встановленим на виході перфорованим подовжувачем 4, вихідного отвору 5. Крапельниця працює наступним чином. За допомогою штуцера 2 крапельниця кріпиться до трубопроводу, який під'єднується до джерела водопостачання. З трубопроводу вода через штуцер потрапляє в канал 3, виконаний у вигляді спіралі Архімеда. Проходячи через який, за рахунок постійного розширення перерізу, втрачає напір. Через перфорований подовжувач 4 вода потрапляє в корпус 1 і по краплинам через вихідний отвір 5 стікає у ґрунт. Застосування запропонованого технічного рішення дозволить покращити ефективність роботи крапельниці. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як крапельниця. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Крапельниця, що містить корпус з вхідним і вихідним отворами і виконаний в ньому канал у вигляді лабіринту, з перерізом, що збільшується у напрямку вихідного отвору, яка відрізняється тим, що канал виконано у вигляді спіралі Архімеда із встановленим на виході перфорованим подовжувачем. 1 UA 76903 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
