Магнітний захват

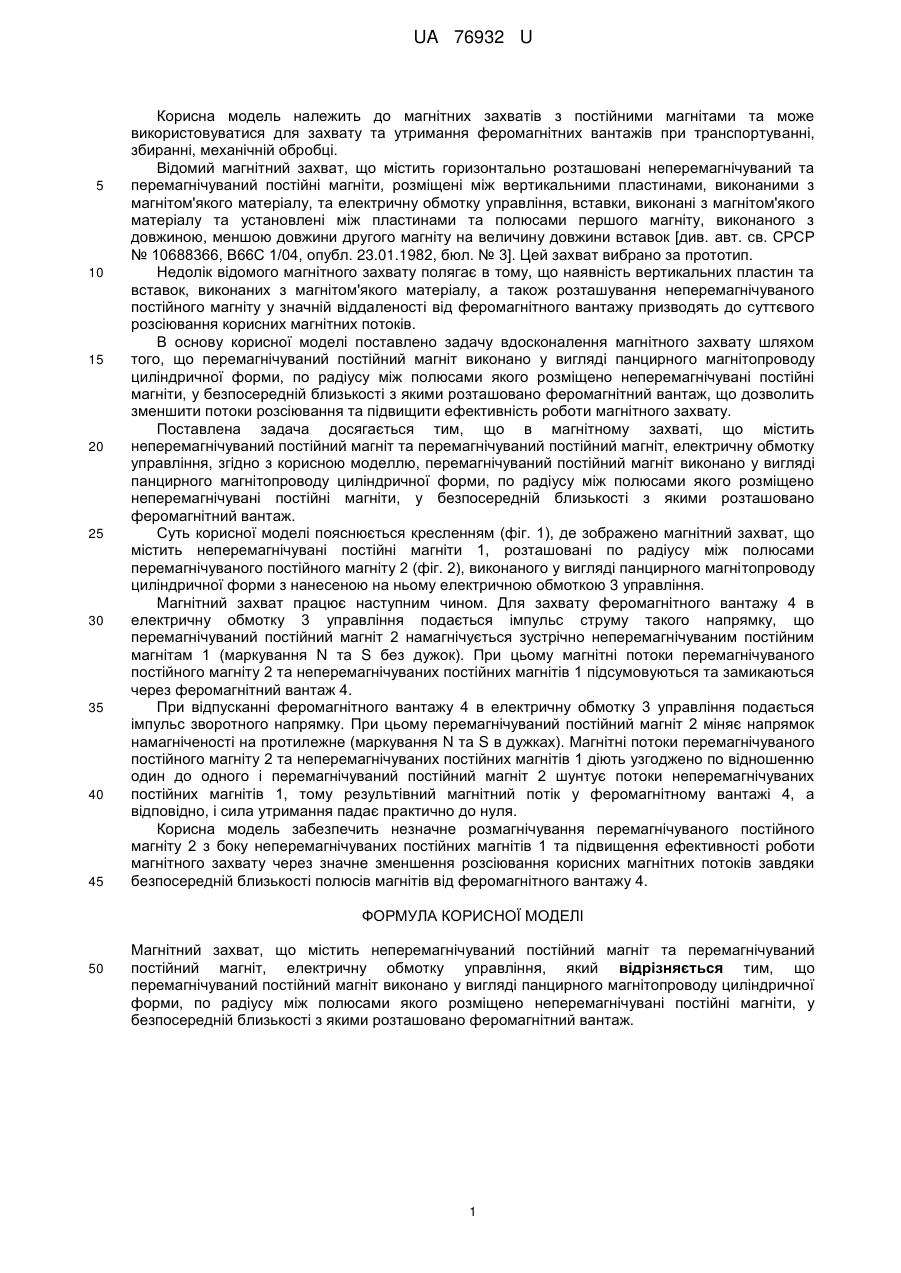

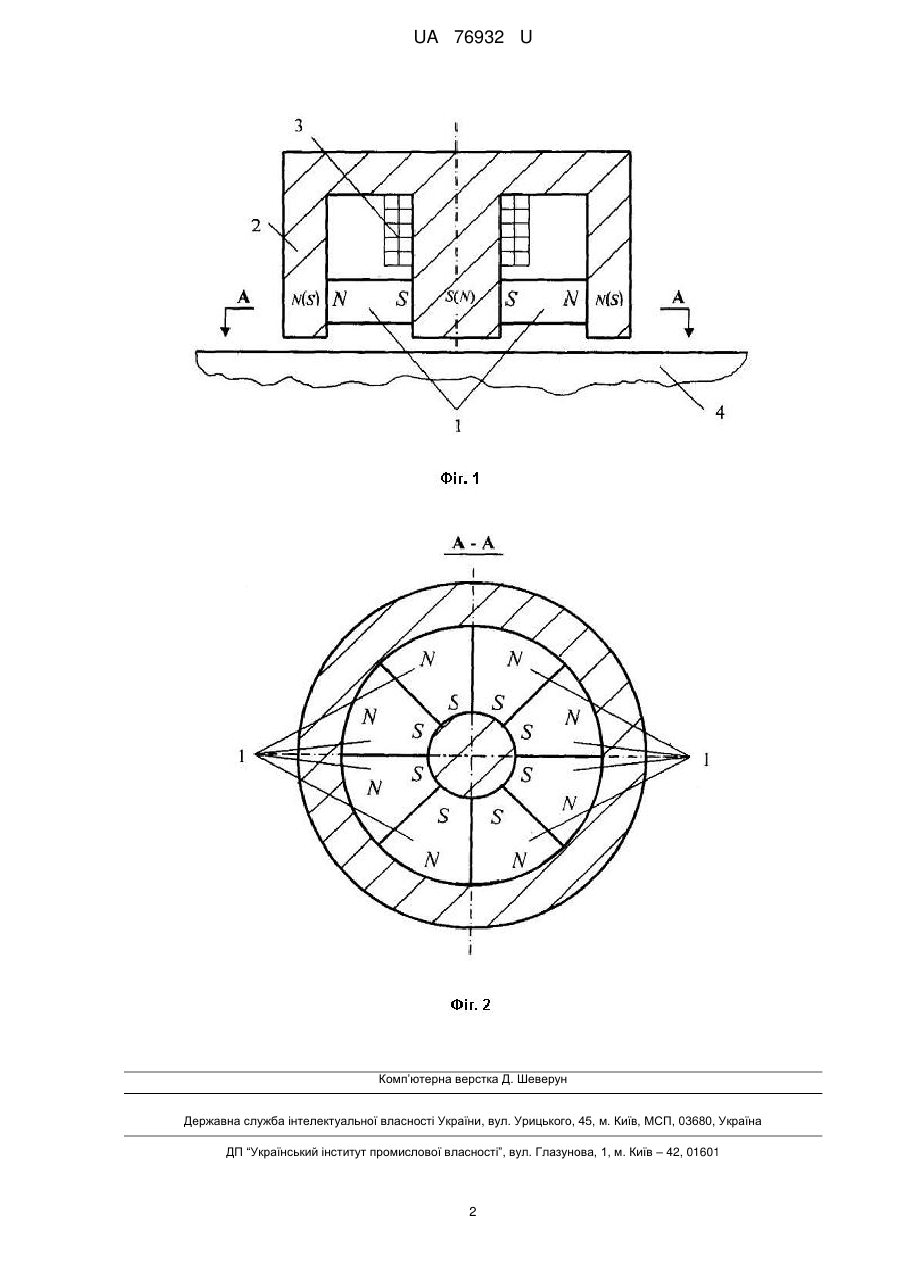

Реферат: UA 76932 U UA 76932 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до магнітних захватів з постійними магнітами та може використовуватися для захвату та утримання феромагнітних вантажів при транспортуванні, збиранні, механічній обробці. Відомий магнітний захват, що містить горизонтально розташовані неперемагнічуваний та перемагнічуваний постійні магніти, розміщені між вертикальними пластинами, виконаними з магнітом'якого матеріалу, та електричну обмотку управління, вставки, виконані з магнітом'якого матеріалу та установлені між пластинами та полюсами першого магніту, виконаного з довжиною, меншою довжини другого магніту на величину довжини вставок [див. авт. св. СРСР № 10688366, В66С 1/04, опубл. 23.01.1982, бюл. № 3]. Цей захват вибрано за прототип. Недолік відомого магнітного захвату полягає в тому, що наявність вертикальних пластин та вставок, виконаних з магнітом'якого матеріалу, а також розташування неперемагнічуваного постійного магніту у значній віддаленості від феромагнітного вантажу призводять до суттєвого розсіювання корисних магнітних потоків. В основу корисної моделі поставлено задачу вдосконалення магнітного захвату шляхом того, що перемагнічуваний постійний магніт виконано у вигляді панцирного магнітопроводу циліндричної форми, по радіусу між полюсами якого розміщено неперемагнічувані постійні магніти, у безпосередній близькості з якими розташовано феромагнітний вантаж, що дозволить зменшити потоки розсіювання та підвищити ефективність роботи магнітного захвату. Поставлена задача досягається тим, що в магнітному захваті, що містить неперемагнічуваний постійний магніт та перемагнічуваний постійний магніт, електричну обмотку управління, згідно з корисною моделлю, перемагнічуваний постійний магніт виконано у вигляді панцирного магнітопроводу циліндричної форми, по радіусу між полюсами якого розміщено неперемагнічувані постійні магніти, у безпосередній близькості з якими розташовано феромагнітний вантаж. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено магнітний захват, що містить неперемагнічувані постійні магніти 1, розташовані по радіусу між полюсами перемагнічуваного постійного магніту 2 (фіг. 2), виконаного у вигляді панцирного магнітопроводу циліндричної форми з нанесеною на ньому електричною обмоткою 3 управління. Магнітний захват працює наступним чином. Для захвату феромагнітного вантажу 4 в електричну обмотку 3 управління подається імпульс струму такого напрямку, що перемагнічуваний постійний магніт 2 намагнічується зустрічно неперемагнічуваним постійним магнітам 1 (маркування N та S без дужок). При цьому магнітні потоки перемагнічуваного постійного магніту 2 та неперемагнічуваних постійних магнітів 1 підсумовуються та замикаються через феромагнітний вантаж 4. При відпусканні феромагнітного вантажу 4 в електричну обмотку 3 управління подається імпульс зворотного напрямку. При цьому перемагнічуваний постійний магніт 2 міняє напрямок намагніченості на протилежне (маркування N та S в дужках). Магнітні потоки перемагнічуваного постійного магніту 2 та неперемагнічуваних постійних магнітів 1 діють узгоджено по відношенню один до одного i перемагнічуваний постійний магніт 2 шунтує потоки неперемагнічуваних постійних магнітів 1, тому результiвний магнітний потік у феромагнітному вантажі 4, а відповідно, і сила утримання падає практично до нуля. Корисна модель забезпечить незначне розмагнічування перемагнічуваного постійного магніту 2 з боку неперемагнічуваних постійних магнітів 1 та підвищення ефективності роботи магнітного захвату через значне зменшення розсіювання корисних магнітних потоків завдяки безпосередній близькості полюсів магнітів від феромагнітного вантажу 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Магнітний захват, що містить неперемагнічуваний постійний магніт та перемагнічуваний постійний магніт, електричну обмотку управління, який відрізняється тим, що перемагнічуваний постійний магніт виконано у вигляді панцирного магнітопроводу циліндричної форми, по радіусу між полюсами якого розміщено неперемагнічувані постійні магніти, у безпосередній близькості з якими розташовано феромагнітний вантаж. 1 UA 76932 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
