Магнітний захват

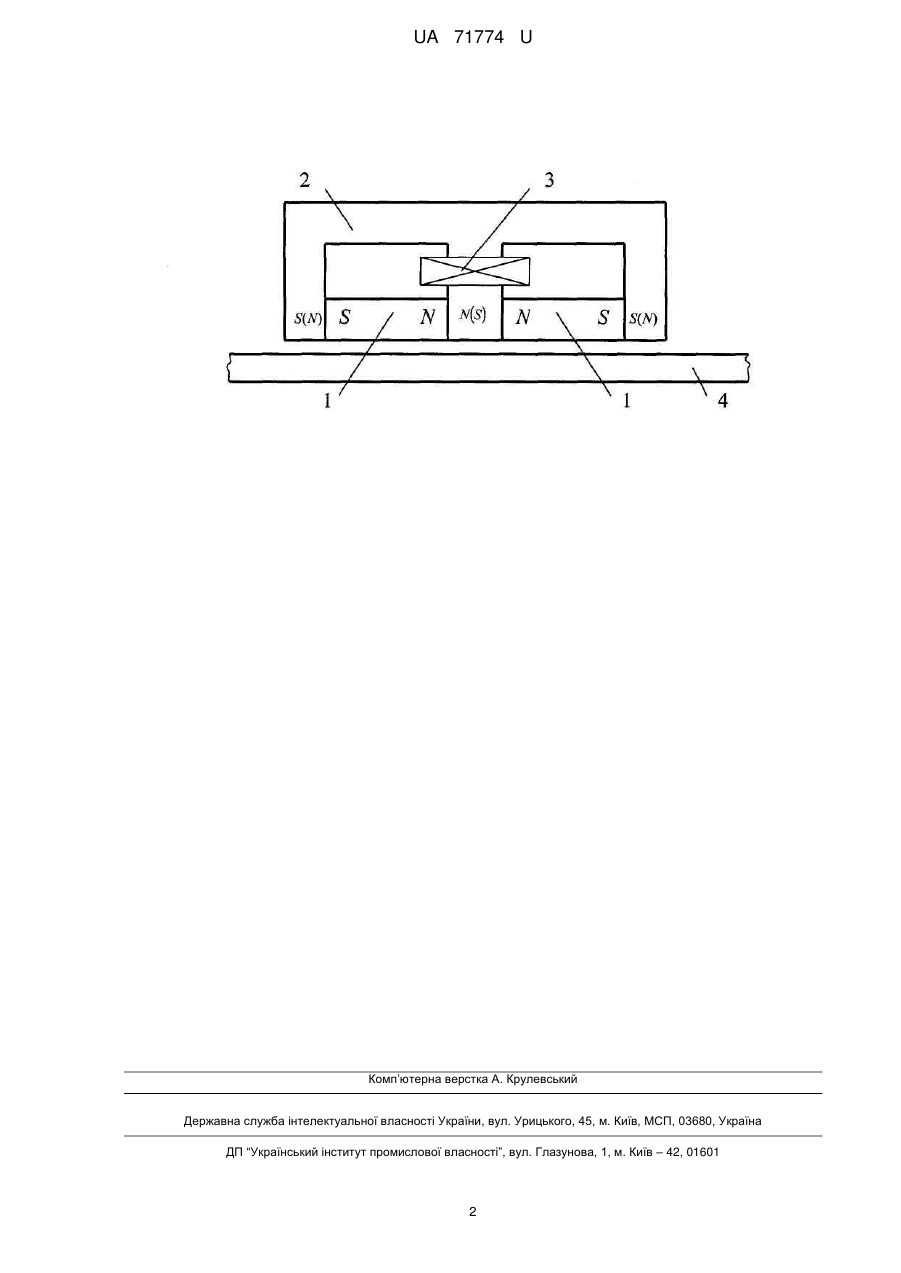

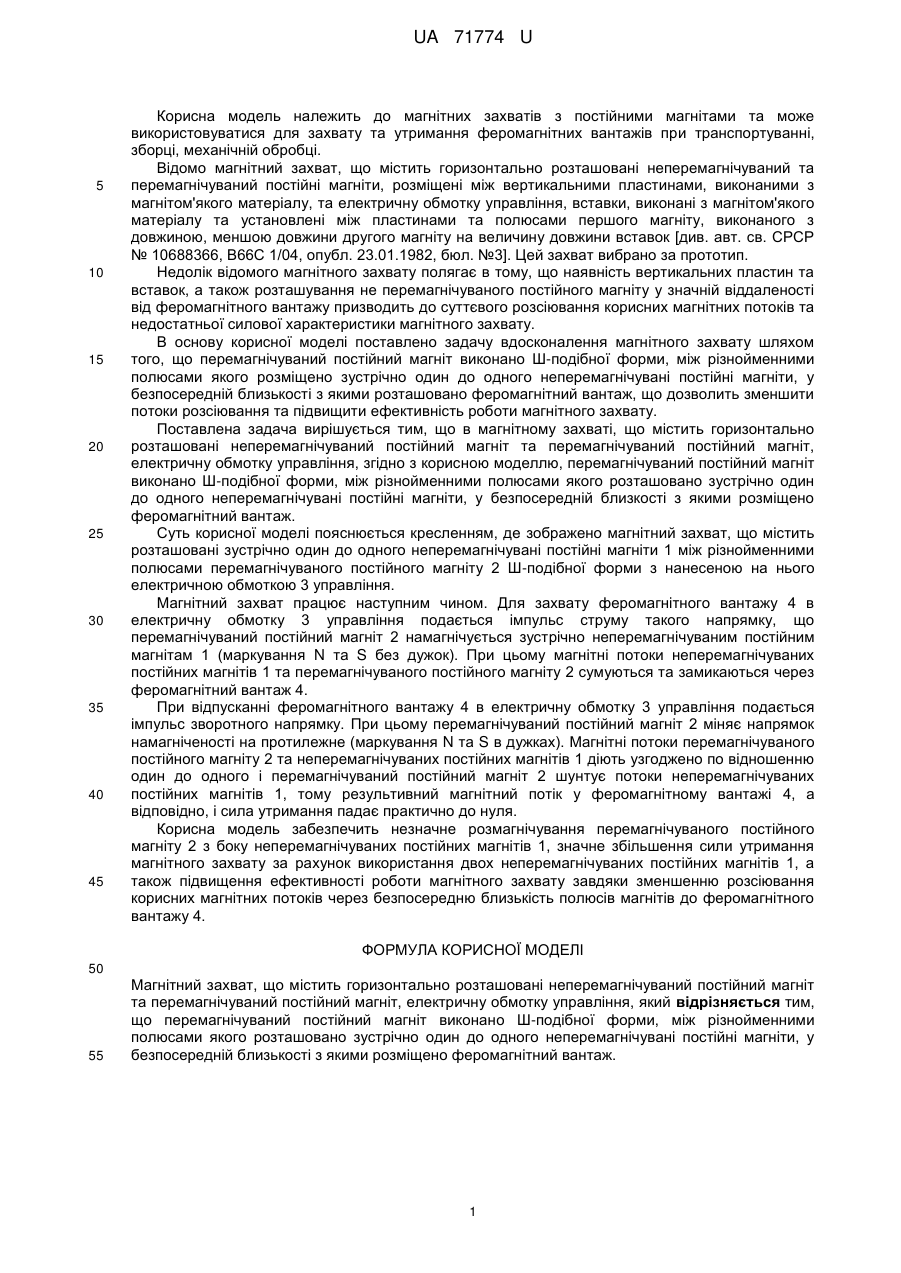

Реферат: UA 71774 U UA 71774 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до магнітних захватів з постійними магнітами та може використовуватися для захвату та утримання феромагнітних вантажів при транспортуванні, зборці, механічній обробці. Відомо магнітний захват, що містить горизонтально розташовані неперемагнічуваний та перемагнічуваний постійні магніти, розміщені між вертикальними пластинами, виконаними з магнітом'якого матеріалу, та електричну обмотку управління, вставки, виконані з магнітом'якого матеріалу та установлені між пластинами та полюсами першого магніту, виконаного з довжиною, меншою довжини другого магніту на величину довжини вставок [див. авт. св. СРСР № 10688366, В66С 1/04, опубл. 23.01.1982, бюл. №3]. Цей захват вибрано за прототип. Недолік відомого магнітного захвату полягає в тому, що наявність вертикальних пластин та вставок, а також розташування не перемагнічуваного постійного магніту у значній віддаленості від феромагнітного вантажу призводить до суттєвого розсіювання корисних магнітних потоків та недостатньої силової характеристики магнітного захвату. В основу корисної моделі поставлено задачу вдосконалення магнітного захвату шляхом того, що перемагнічуваний постійний магніт виконано Ш-подібної форми, між різнойменними полюсами якого розміщено зустрічно один до одного неперемагнічувані постійні магніти, у безпосередній близькості з якими розташовано феромагнітний вантаж, що дозволить зменшити потоки розсіювання та підвищити ефективність роботи магнітного захвату. Поставлена задача вирішується тим, що в магнітному захваті, що містить горизонтально розташовані неперемагнічуваний постійний магніт та перемагнічуваний постійний магніт, електричну обмотку управління, згідно з корисною моделлю, перемагнічуваний постійний магніт виконано Ш-подібної форми, між різнойменними полюсами якого розташовано зустрічно один до одного неперемагнічувані постійні магніти, у безпосередній близкості з якими розміщено феромагнітний вантаж. Суть корисної моделі пояснюється кресленням, де зображено магнітний захват, що містить розташовані зустрічно один до одного неперемагнічувані постійні магніти 1 між різнойменними полюсами перемагнічуваного постійного магніту 2 Ш-подібної форми з нанесеною на нього електричною обмоткою 3 управління. Магнітний захват працює наступним чином. Для захвату феромагнітного вантажу 4 в електричну обмотку 3 управління подається імпульс струму такого напрямку, що перемагнічуваний постійний магніт 2 намагнічується зустрічно неперемагнічуваним постійним магнітам 1 (маркування N та S без дужок). При цьому магнітні потоки неперемагнічуваних постійних магнітів 1 та перемагнічуваного постійного магніту 2 сумуються та замикаються через феромагнітний вантаж 4. При відпусканні феромагнітного вантажу 4 в електричну обмотку 3 управління подається імпульс зворотного напрямку. При цьому перемагнічуваний постійний магніт 2 міняє напрямок намагніченості на протилежне (маркування N та S в дужках). Магнітні потоки перемагнічуваного постійного магніту 2 та неперемагнічуваних постійних магнітів 1 діють узгоджено по відношенню один до одного і перемагнічуваний постійний магніт 2 шунтує потоки неперемагнічуваних постійних магнітів 1, тому результивний магнітний потік у феромагнітному вантажі 4, а відповідно, і сила утримання падає практично до нуля. Корисна модель забезпечить незначне розмагнічування перемагнічуваного постійного магніту 2 з боку неперемагнічуваних постійних магнітів 1, значне збільшення сили утримання магнітного захвату за рахунок використання двох неперемагнічуваних постійних магнітів 1, а також підвищення ефективності роботи магнітного захвату завдяки зменшенню розсіювання корисних магнітних потоків через безпосередню близькість полюсів магнітів до феромагнітного вантажу 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Магнітний захват, що містить горизонтально розташовані неперемагнічуваний постійний магніт та перемагнічуваний постійний магніт, електричну обмотку управління, який відрізняється тим, що перемагнічуваний постійний магніт виконано Ш-подібної форми, між різнойменними полюсами якого розташовано зустрічно один до одного неперемагнічувані постійні магніти, у безпосередній близькості з якими розміщено феромагнітний вантаж. 1 UA 71774 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
