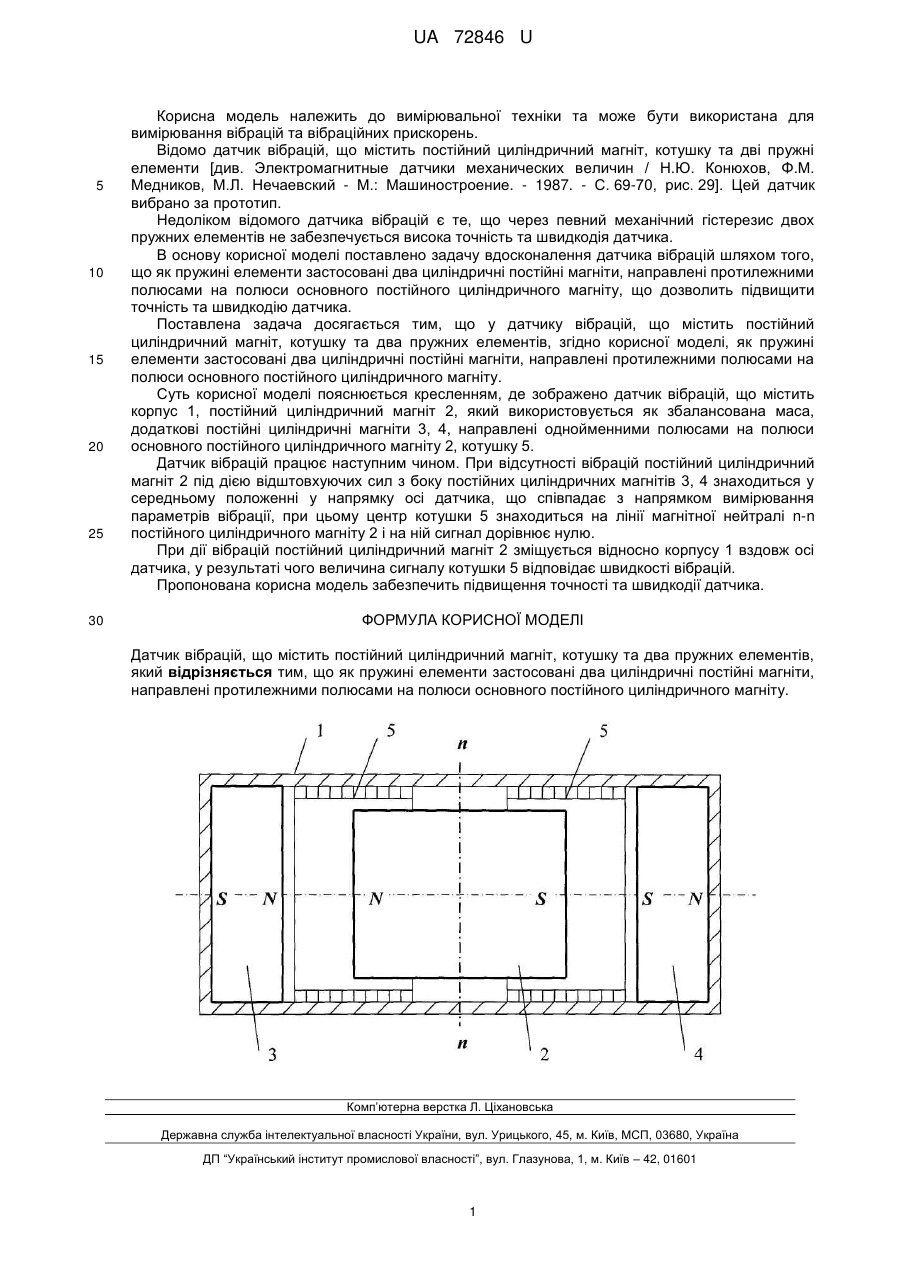

Датчик вібрацій

Реферат: UA 72846 U UA 72846 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання вібрацій та вібраційних прискорень. Відомо датчик вібрацій, що містить постійний циліндричний магніт, котушку та дві пружні елементи [див. Электромагнитные датчики механических величин / Н.Ю. Конюхов, Φ.Μ. Медников, М.Л. Нечаевский - М.: Машиностроение. - 1987. - С. 69-70, рис. 29]. Цей датчик вибрано за прототип. Недоліком відомого датчика вібрацій є те, що через певний механічний гістерезис двох пружних елементів не забезпечується висока точність та швидкодія датчика. В основу корисної моделі поставлено задачу вдосконалення датчика вібрацій шляхом того, що як пружині елементи застосовані два циліндричні постійні магніти, направлені протилежними полюсами на полюси основного постійного циліндричного магніту, що дозволить підвищити точність та швидкодію датчика. Поставлена задача досягається тим, що у датчику вібрацій, що містить постійний циліндричний магніт, котушку та два пружних елементів, згідно корисної моделі, як пружині елементи застосовані два циліндричні постійні магніти, направлені протилежними полюсами на полюси основного постійного циліндричного магніту. Суть корисної моделі пояснюється кресленням, де зображено датчик вібрацій, що містить корпус 1, постійний циліндричний магніт 2, який використовується як збалансована маса, додаткові постійні циліндричні магніти 3, 4, направлені однойменними полюсами на полюси основного постійного циліндричного магніту 2, котушку 5. Датчик вібрацій працює наступним чином. При відсутності вібрацій постійний циліндричний магніт 2 під дією відштовхуючих сил з боку постійних циліндричних магнітів 3, 4 знаходиться у середньому положенні у напрямку осі датчика, що співпадає з напрямком вимірювання параметрів вібрації, при цьому центр котушки 5 знаходиться на лінії магнітної нейтралі n-n постійного циліндричного магніту 2 і на ній сигнал дорівнює нулю. При дії вібрацій постійний циліндричний магніт 2 зміщується відносно корпусу 1 вздовж осі датчика, у результаті чого величина сигналу котушки 5 відповідає швидкості вібрацій. Пропонована корисна модель забезпечить підвищення точності та швидкодії датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Датчик вібрацій, що містить постійний циліндричний магніт, котушку та два пружних елементів, який відрізняється тим, що як пружині елементи застосовані два циліндричні постійні магніти, направлені протилежними полюсами на полюси основного постійного циліндричного магніту. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
