Тренажер для трепанації кісток черепа
Номер патенту: 77320
Опубліковано: 11.02.2013
Автори: Прихода Дмитро Вікторович, Уткін Дмитро Олегович, Гриценко Марина Олександрівна, Іванов Олексій Сергійович, Шалімов Сергій Олександрович
Формула / Реферат

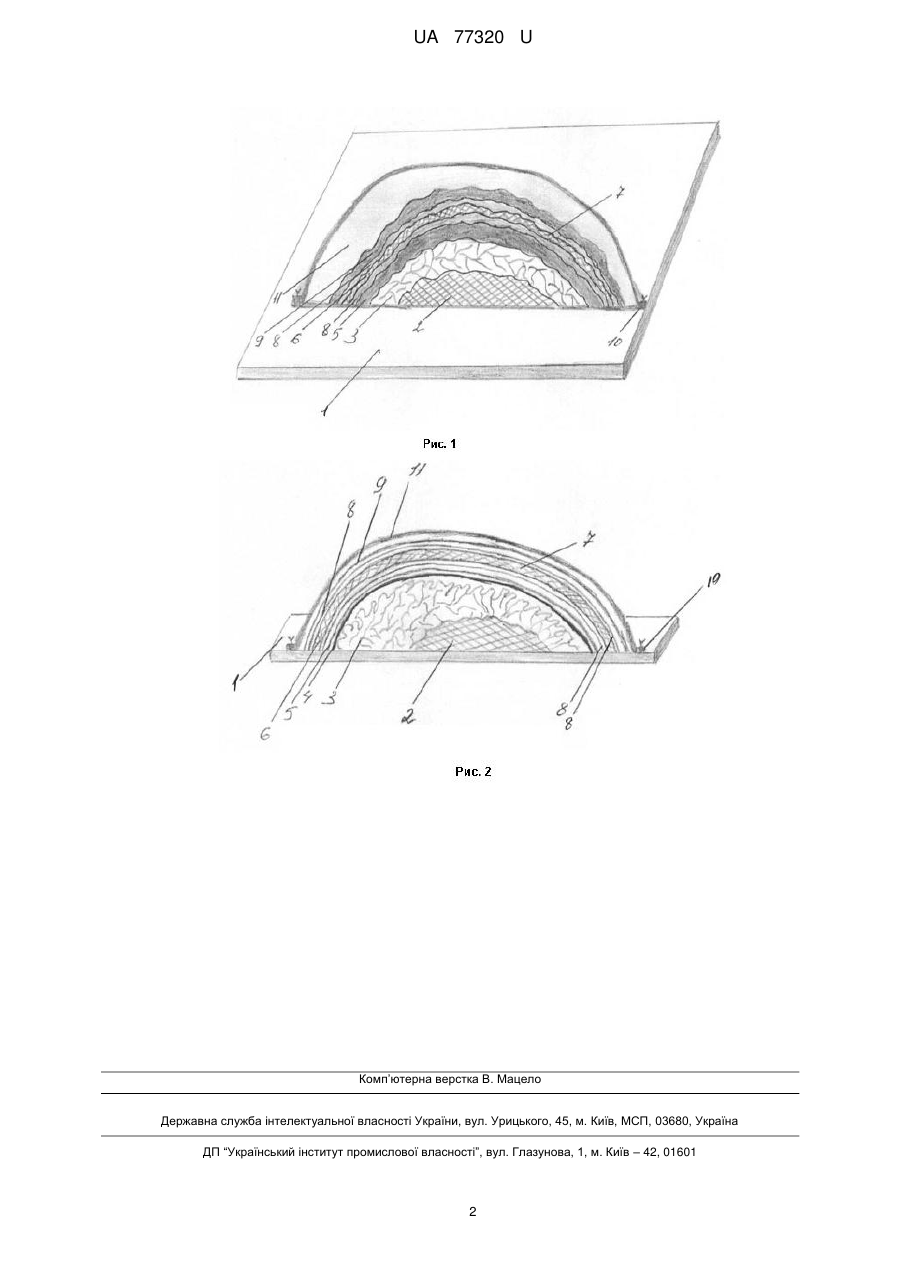

Тренажер для трепанації кісток черепа, який має підставку, основу у вигляді півкулі виготовлену з твердого матеріалу, муляж, що імітує кістки склепіння черепа з додаванням кількох шарів армувальної сітки, поверхневу фасцію та шкіру, який відрізняється тим, що основа у вигляді півкулі виготовлена з твердого матеріалу має виготовлену з м'якого матеріалу кору головного мозку та покривається металевим каркасом, на який натягнуто імітатор твердої мозкової оболонки, на муляж, що імітує кістки склепіння черепа наноситься зовні та на внутрішній поверхні шар синтетичного матеріалу, що імітує зовнішнє та внутрішнє окістя.
Текст

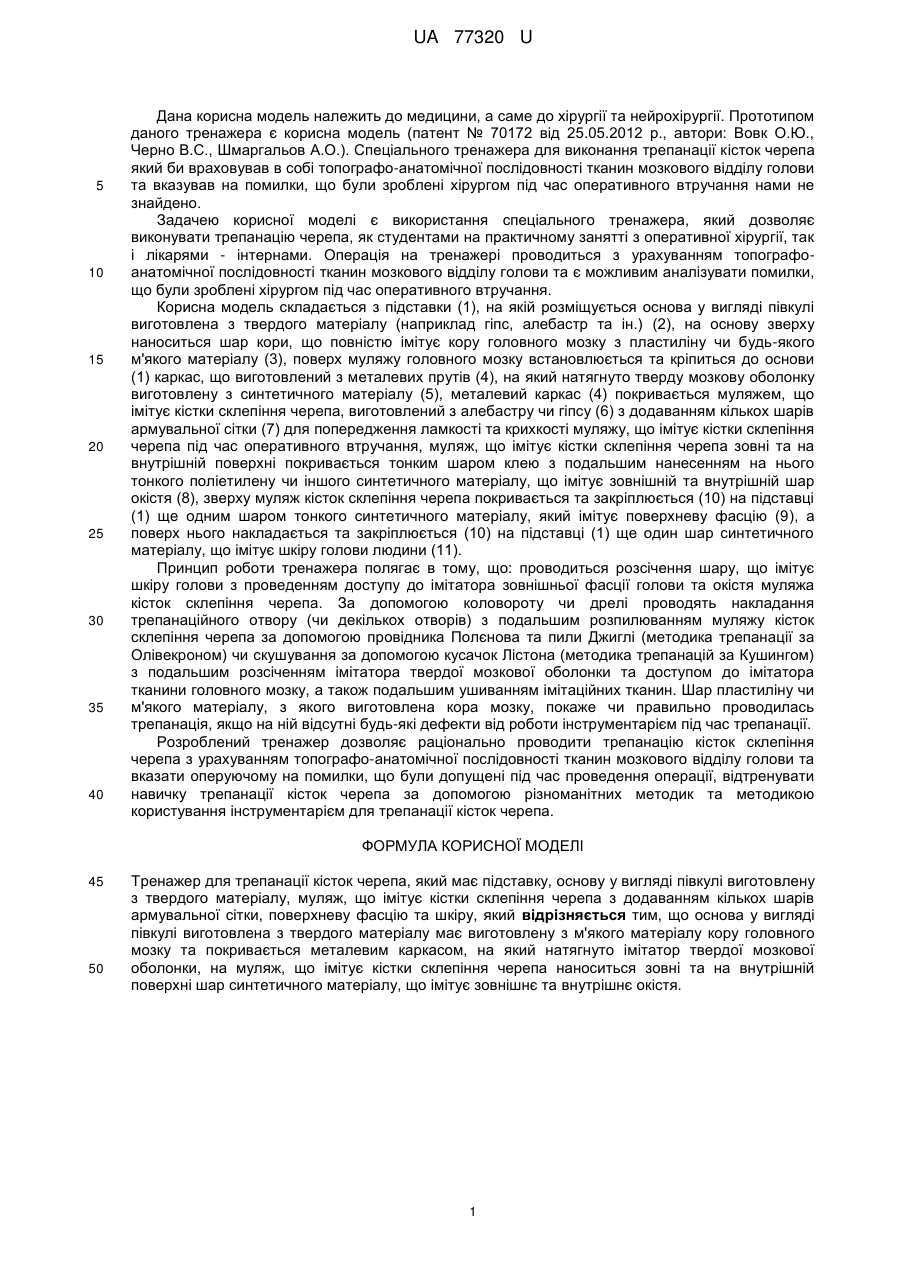

Реферат: Тренажер для трепанації кісток черепа, який має підставку, основу у вигляді півкулі виготовлену з твердого матеріалу, муляж, що імітує кістки склепіння черепа з додаванням кількох шарів армувальної сітки, поверхневу фасцію та шкіру, крім того основа у вигляді півкулі виготовлена з твердого матеріалу має виготовлену з м'якого матеріалу кору головного мозку та покривається металевим каркасом, на який натягнуто імітатор твердої мозкової оболонки, на муляж, що імітує кістки склепіння черепа наноситься зовні та на внутрішній поверхні шар синтетичного матеріалу, що імітує зовнішнє та внутрішнє окістя. UA 77320 U (12) UA 77320 U UA 77320 U 5 10 15 20 25 30 35 40 Дана корисна модель належить до медицини, а саме до хірургії та нейрохірургії. Прототипом даного тренажера є корисна модель (патент № 70172 від 25.05.2012 р., автори: Вовк О.Ю., Черно B.C., Шмаргальов А.О.). Спеціального тренажера для виконання трепанації кісток черепа який би враховував в собі топографо-анатомічної послідовності тканин мозкового відділу голови та вказував на помилки, що були зроблені хірургом під час оперативного втручання нами не знайдено. Задачею корисної моделі є використання спеціального тренажера, який дозволяє виконувати трепанацію черепа, як студентами на практичному занятті з оперативної хірургії, так і лікарями - інтернами. Операція на тренажері проводиться з урахуванням топографоанатомічної послідовності тканин мозкового відділу голови та є можливим аналізувати помилки, що були зроблені хірургом під час оперативного втручання. Корисна модель складається з підставки (1), на якій розміщується основа у вигляді півкулі виготовлена з твердого матеріалу (наприклад гіпс, алебастр та ін.) (2), на основу зверху наноситься шар кори, що повністю імітує кору головного мозку з пластиліну чи будь-якого м'якого матеріалу (3), поверх муляжу головного мозку встановлюється та кріпиться до основи (1) каркас, що виготовлений з металевих прутів (4), на який натягнуто тверду мозкову оболонку виготовлену з синтетичного матеріалу (5), металевий каркас (4) покривається муляжем, що імітує кістки склепіння черепа, виготовлений з алебастру чи гіпсу (6) з додаванням кількох шарів армувальної сітки (7) для попередження ламкості та крихкості муляжу, що імітує кістки склепіння черепа під час оперативного втручання, муляж, що імітує кістки склепіння черепа зовні та на внутрішній поверхні покривається тонким шаром клею з подальшим нанесенням на нього тонкого поліетилену чи іншого синтетичного матеріалу, що імітує зовнішній та внутрішній шар окістя (8), зверху муляж кісток склепіння черепа покривається та закріплюється (10) на підставці (1) ще одним шаром тонкого синтетичного матеріалу, який імітує поверхневу фасцію (9), а поверх нього накладається та закріплюється (10) на підставці (1) ще один шар синтетичного матеріалу, що імітує шкіру голови людини (11). Принцип роботи тренажера полягає в тому, що: проводиться розсічення шару, що імітує шкіру голови з проведенням доступу до імітатора зовнішньої фасції голови та окістя муляжа кісток склепіння черепа. За допомогою коловороту чи дрелі проводять накладання трепанаційного отвору (чи декількох отворів) з подальшим розпилюванням муляжу кісток склепіння черепа за допомогою провідника Полєнова та пили Джиглі (методика трепанації за Олівекроном) чи скушування за допомогою кусачок Лістона (методика трепанацій за Кушингом) з подальшим розсіченням імітатора твердої мозкової оболонки та доступом до імітатора тканини головного мозку, а також подальшим ушиванням імітаційних тканин. Шар пластиліну чи м'якого матеріалу, з якого виготовлена кора мозку, покаже чи правильно проводилась трепанація, якщо на ній відсутні будь-які дефекти від роботи інструментарієм під час трепанації. Розроблений тренажер дозволяє раціонально проводити трепанацію кісток склепіння черепа з урахуванням топографо-анатомічної послідовності тканин мозкового відділу голови та вказати оперуючому на помилки, що були допущені під час проведення операції, відтренувати навичку трепанації кісток черепа за допомогою різноманітних методик та методикою користування інструментарієм для трепанації кісток черепа. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Тренажер для трепанації кісток черепа, який має підставку, основу у вигляді півкулі виготовлену з твердого матеріалу, муляж, що імітує кістки склепіння черепа з додаванням кількох шарів армувальної сітки, поверхневу фасцію та шкіру, який відрізняється тим, що основа у вигляді півкулі виготовлена з твердого матеріалу має виготовлену з м'якого матеріалу кору головного мозку та покривається металевим каркасом, на який натягнуто імітатор твердої мозкової оболонки, на муляж, що імітує кістки склепіння черепа наноситься зовні та на внутрішній поверхні шар синтетичного матеріалу, що імітує зовнішнє та внутрішнє окістя. 1 UA 77320 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюSimulator for trepanation of the skull bones
Автори англійськоюIvanov Oleksii Serhiovych, Shalimov Serhii Oleksandrovych, Prykhoda Dmytro Viktorovych, Hrytsenko Maryna Oleksandrivna, Utkin Dmytro Olehovych
Назва патенту російськоюТренажер для трепанации костей черепа
Автори російськоюИванов Алексей Сергеевич, Шалимов Сергей Александрович, Прихода Дмитрий Викторович, Гриценко Марина Александровна, Уткин Дмитрий Олегович
МПК / Мітки
МПК: A61B 17/00
Мітки: черепа, кісток, тренажер, трепанації
