Пристрій для трепанації кісток
Текст

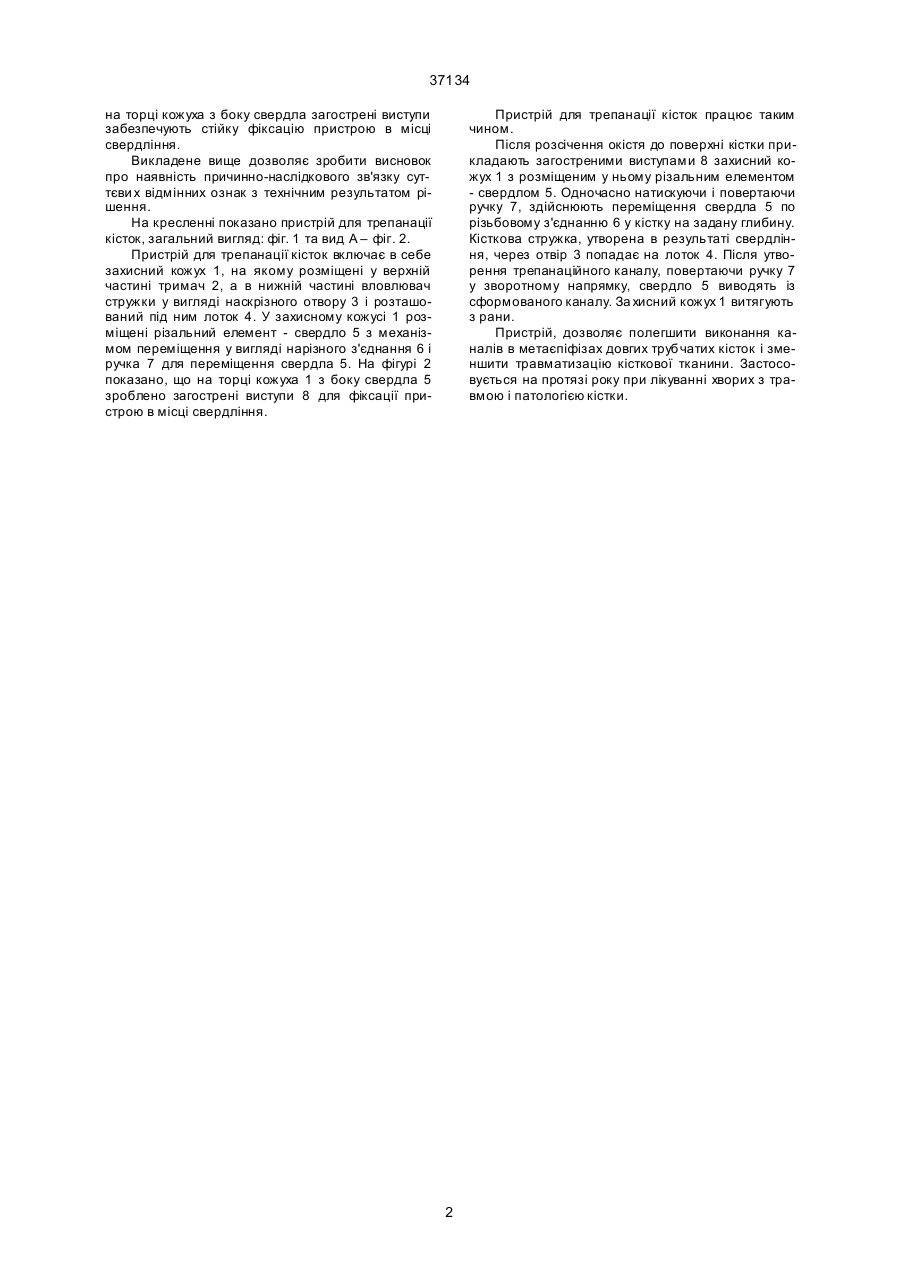

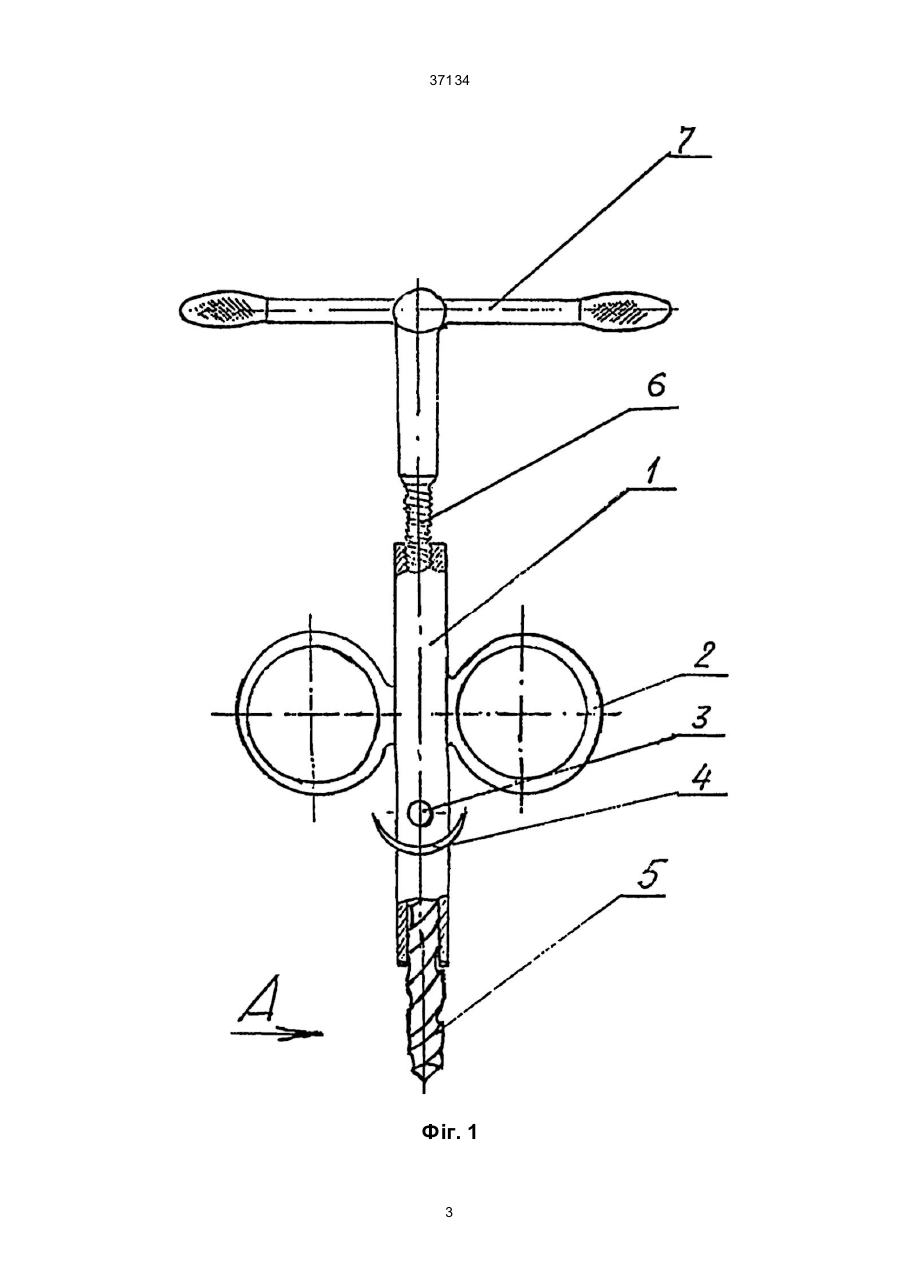

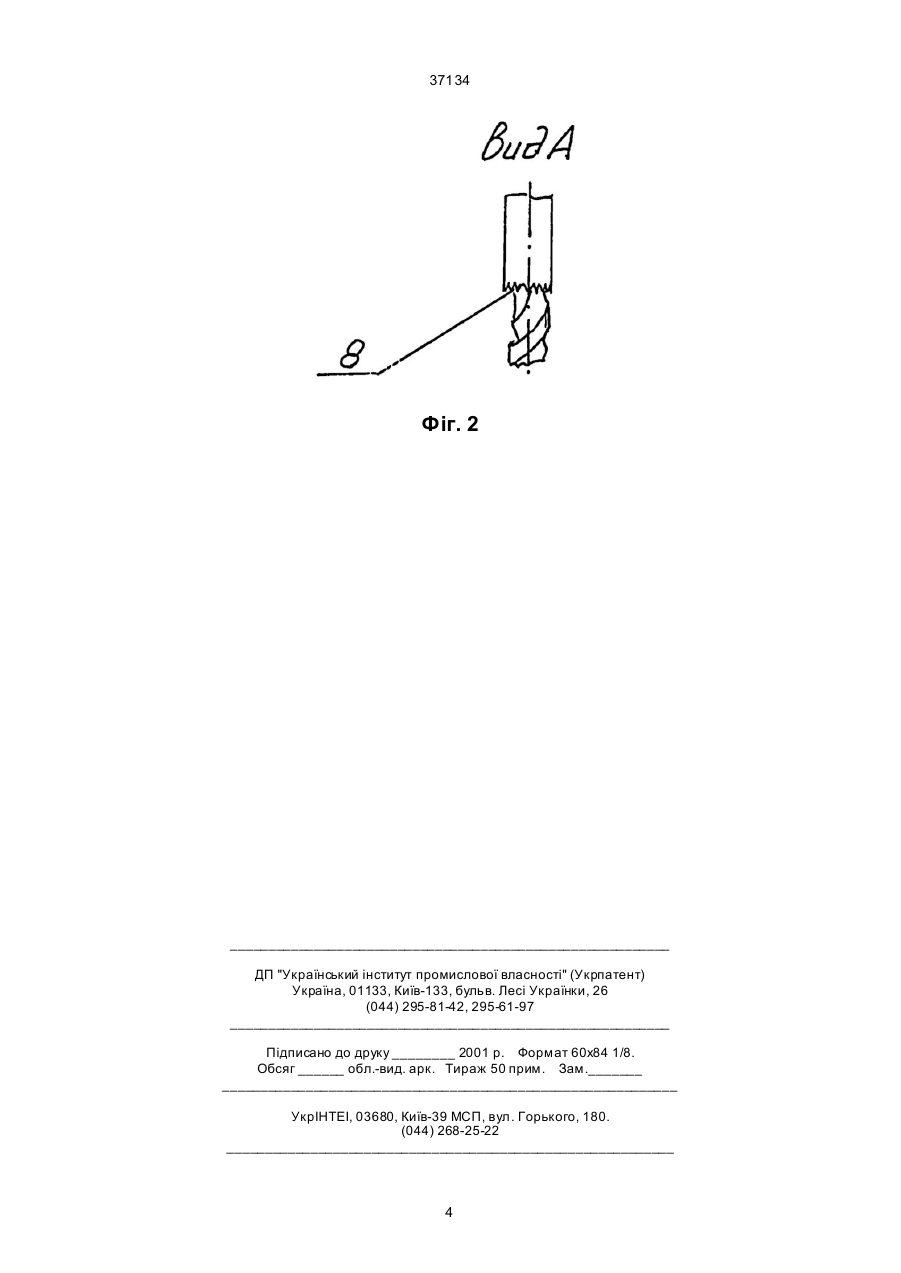

Пристрій для трепанації кісток, який включає тримач, захисний кожух і розміщений у ньому різа 37134 на торці кожуха з боку свердла загострені виступи забезпечують стійку фіксацію пристрою в місці свердління. Викладене вище дозволяє зробити висновок про наявність причинно-наслідкового зв'язку суттєви х відмінних ознак з технічним результатом рішення. На кресленні показано пристрій для трепанації кісток, загальний вигляд: фіг. 1 та вид А – фіг. 2. Пристрій для трепанації кісток включає в себе захисний кожух 1, на якому розміщені у верхній частині тримач 2, а в нижній частині вловлювач стружки у вигляді наскрізного отвору 3 і розташований під ним лоток 4. У захисному кожусі 1 розміщені різальний елемент - свердло 5 з механізмом переміщення у вигляді нарізного з'єднання 6 і ручка 7 для переміщення свердла 5. На фігурі 2 показано, що на торці кожуха 1 з боку свердла 5 зроблено загострені виступи 8 для фіксації пристрою в місці свердління. Пристрій для трепанації кісток працює таким чином. Після розсічення окістя до поверхні кістки прикладають загостреними виступами 8 захисний кожух 1 з розміщеним у ньому різальним елементом - свердлом 5. Одночасно натискуючи і повертаючи ручку 7, здійснюють переміщення свердла 5 по різьбовому з'єднанню 6 у кістку на задану глибину. Кісткова стружка, утворена в результаті свердління, через отвір 3 попадає на лоток 4. Після утворення трепанаційного каналу, повертаючи ручку 7 у зворотному напрямку, свердло 5 виводять із сформованого каналу. За хисний кожух 1 витягують з рани. Пристрій, дозволяє полегшити виконання каналів в метаєпіфізах довгих трубчатих кісток і зменшити травматизацію кісткової тканини. Застосовується на протязі року при лікуванні хворих з травмою і патологією кістки. 2 37134 Фіг. 1 3 37134 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Автори англійськоюRomak Ihor Vasyliovych
Автори російськоюРомак Игорь Василиевич
МПК / Мітки
МПК: A61B 17/16
Мітки: кісток, трепанації, пристрій
