Спосіб вибухозахисту каналів, що транспортують пальні суміші

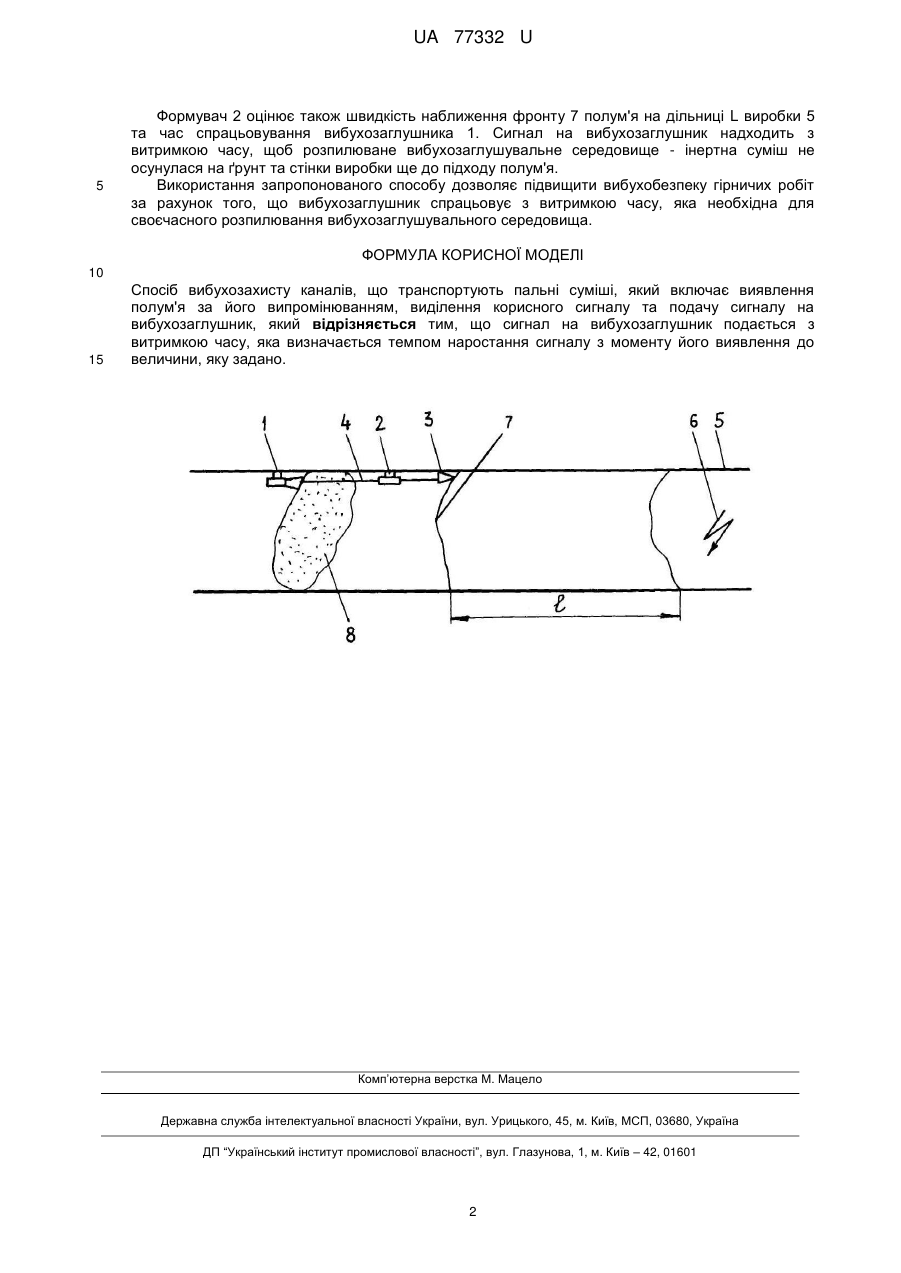

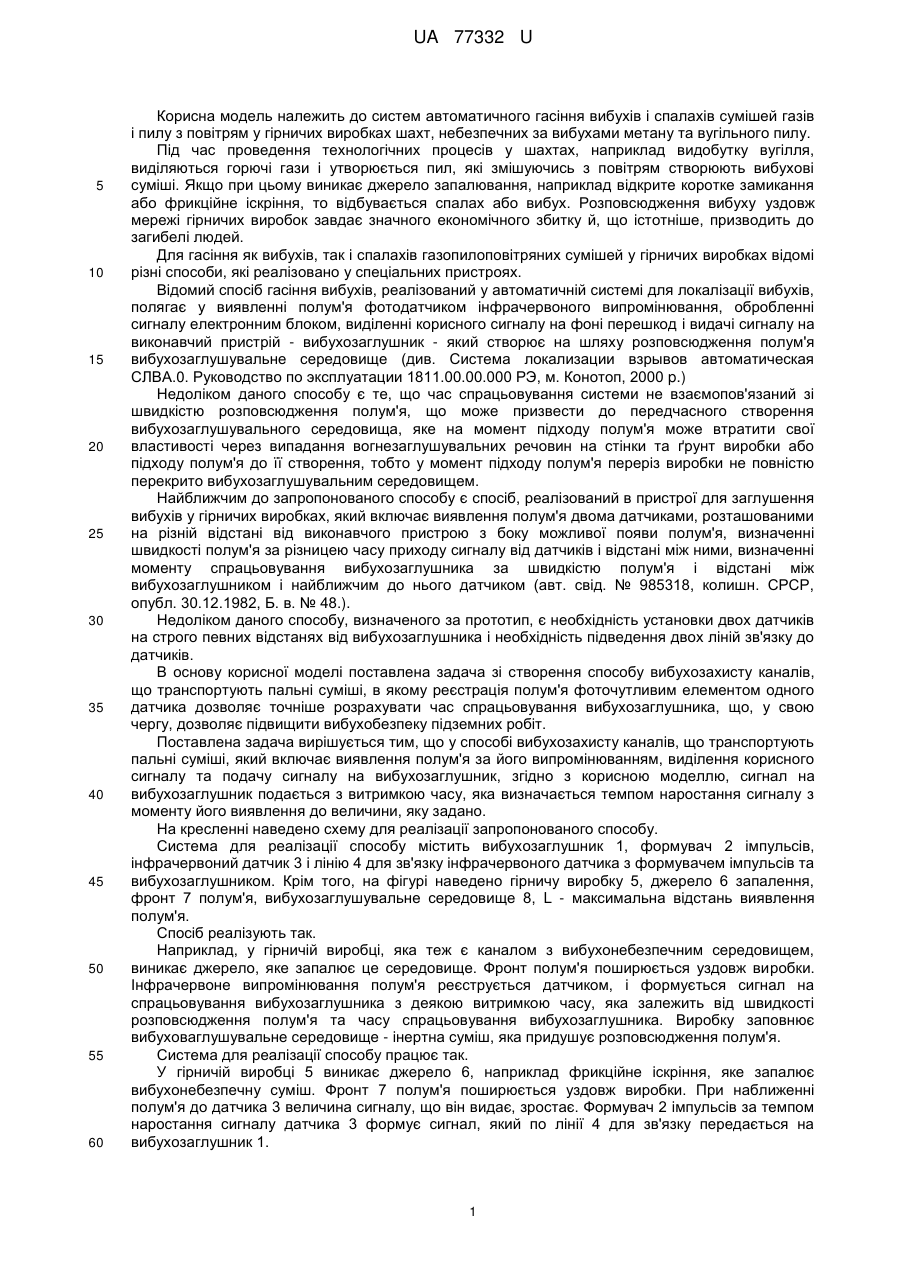

Реферат: Спосіб вибухозахисту каналів, що транспортують пальні суміші включає виявлення полум'я за його випромінюванням, виділення корисного сигналу та подачу сигналу на вибухозаглушник. Сигнал на вибухозаглушник подається з витримкою часу, яка визначається темпом наростання сигналу з моменту його виявлення до величини, яку задано. UA 77332 U (54) СПОСІБ ВИБУХОЗАХИСТУ КАНАЛІВ, ЩО ТРАНСПОРТУЮТЬ ПАЛЬНІ СУМІШІ UA 77332 U UA 77332 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем автоматичного гасіння вибухів і спалахів сумішей газів і пилу з повітрям у гірничих виробках шахт, небезпечних за вибухами метану та вугільного пилу. Під час проведення технологічних процесів у шахтах, наприклад видобутку вугілля, виділяються горючі гази і утворюється пил, які змішуючись з повітрям створюють вибухові суміші. Якщо при цьому виникає джерело запалювання, наприклад відкрите коротке замикання або фрикційне іскріння, то відбувається спалах або вибух. Розповсюдження вибуху уздовж мережі гірничих виробок завдає значного економічного збитку й, що істотніше, призводить до загибелі людей. Для гасіння як вибухів, так і спалахів газопилоповітряних сумішей у гірничих виробках відомі різні способи, які реалізовано у спеціальних пристроях. Відомий спосіб гасіння вибухів, реалізований у автоматичній системі для локалізації вибухів, полягає у виявленні полум'я фотодатчиком інфрачервоного випромінювання, обробленні сигналу електронним блоком, виділенні корисного сигналу на фоні перешкод і видачі сигналу на виконавчий пристрій - вибухозаглушник - який створює на шляху розповсюдження полум'я вибухозаглушувальне середовище (див. Система локализации взрывов автоматическая СЛВА.0. Руководство по эксплуатации 1811.00.00.000 РЭ, м. Конотоп, 2000 p.) Недоліком даного способу є те, що час спрацьовування системи не взаємопов'язаний зі швидкістю розповсюдження полум'я, що може призвести до передчасного створення вибухозаглушувального середовища, яке на момент підходу полум'я може втратити свої властивості через випадання вогнезаглушувальних речовин на стінки та ґрунт виробки або підходу полум'я до її створення, тобто у момент підходу полум'я переріз виробки не повністю перекрито вибухозаглушувальним середовищем. Найближчим до запропонованого способу є спосіб, реалізований в пристрої для заглушення вибухів у гірничих виробках, який включає виявлення полум'я двома датчиками, розташованими на різній відстані від виконавчого пристрою з боку можливої появи полум'я, визначенні швидкості полум'я за різницею часу приходу сигналу від датчиків і відстані між ними, визначенні моменту спрацьовування вибухозаглушника за швидкістю полум'я і відстані між вибухозаглушником і найближчим до нього датчиком (авт. свід. № 985318, колишн. СРСР, опубл. 30.12.1982, Б. в. № 48.). Недоліком даного способу, визначеного за прототип, є необхідність установки двох датчиків на строго певних відстанях від вибухозаглушника і необхідність підведення двох ліній зв'язку до датчиків. В основу корисної моделі поставлена задача зі створення способу вибухозахисту каналів, що транспортують пальні суміші, в якому реєстрація полум'я фоточутливим елементом одного датчика дозволяє точніше розрахувати час спрацьовування вибухозаглушника, що, у свою чергу, дозволяє підвищити вибухобезпеку підземних робіт. Поставлена задача вирішується тим, що у способі вибухозахисту каналів, що транспортують пальні суміші, який включає виявлення полум'я за його випромінюванням, виділення корисного сигналу та подачу сигналу на вибухозаглушник, згідно з корисною моделлю, сигнал на вибухозаглушник подається з витримкою часу, яка визначається темпом наростання сигналу з моменту його виявлення до величини, яку задано. На кресленні наведено схему для реалізації запропонованого способу. Система для реалізації способу містить вибухозаглушник 1, формувач 2 імпульсів, інфрачервоний датчик 3 і лінію 4 для зв'язку інфрачервоного датчика з формувачем імпульсів та вибухозаглушником. Крім того, на фігурі наведено гірничу виробку 5, джерело 6 запалення, фронт 7 полум'я, вибухозаглушувальне середовище 8, L - максимальна відстань виявлення полум'я. Спосіб реалізують так. Наприклад, у гірничій виробці, яка теж є каналом з вибухонебезпечним середовищем, виникає джерело, яке запалює це середовище. Фронт полум'я поширюється уздовж виробки. Інфрачервоне випромінювання полум'я реєструється датчиком, і формується сигнал на спрацьовування вибухозаглушника з деякою витримкою часу, яка залежить від швидкості розповсюдження полум'я та часу спрацьовування вибухозаглушника. Виробку заповнює вибуховаглушувальне середовище - інертна суміш, яка придушує розповсюдження полум'я. Система для реалізації способу працює так. У гірничій виробці 5 виникає джерело 6, наприклад фрикційне іскріння, яке запалює вибухонебезпечну суміш. Фронт 7 полум'я поширюється уздовж виробки. При наближенні полум'я до датчика 3 величина сигналу, що він видає, зростає. Формувач 2 імпульсів за темпом наростання сигналу датчика 3 формує сигнал, який по лінії 4 для зв'язку передається на вибухозаглушник 1. 1 UA 77332 U 5 Формувач 2 оцінює також швидкість наближення фронту 7 полум'я на дільниці L виробки 5 та час спрацьовування вибухозаглушника 1. Сигнал на вибухозаглушник надходить з витримкою часу, щоб розпилюване вибухозаглушувальне середовище - інертна суміш не осунулася на ґрунт та стінки виробки ще до підходу полум'я. Використання запропонованого способу дозволяє підвищити вибухобезпеку гірничих робіт за рахунок того, що вибухозаглушник спрацьовує з витримкою часу, яка необхідна для своєчасного розпилювання вибухозаглушувального середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб вибухозахисту каналів, що транспортують пальні суміші, який включає виявлення полум'я за його випромінюванням, виділення корисного сигналу та подачу сигналу на вибухозаглушник, який відрізняється тим, що сигнал на вибухозаглушник подається з витримкою часу, яка визначається темпом наростання сигналу з моменту його виявлення до величини, яку задано. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
