Спосіб формування тестового сигналу для контролю динамічних характеристик вимірювальних каналів
Номер патенту: 31487
Опубліковано: 15.12.2000
Автори: Кондрашов Сергій Іванович, Балєв Володимир Миколайович, Діденко Костянтин Іванович, Новіков Юрій Олександрович
Формула / Реферат
Спосіб формування тестового сигналу для контролю динамічних характеристик вимірювальних каналів, що полягає у вимірюванні амплітуди вихідного сигналу, наступному розмиканні кола сигналу для встановлення нульових початкових умов на виході системи, аналізу перехідного процесу на опорі навантаження, який відрізняється тим, що комутують вихідний сигнал аналогової частини вимірювального каналу безпосередньо біля аналізатора.
Текст

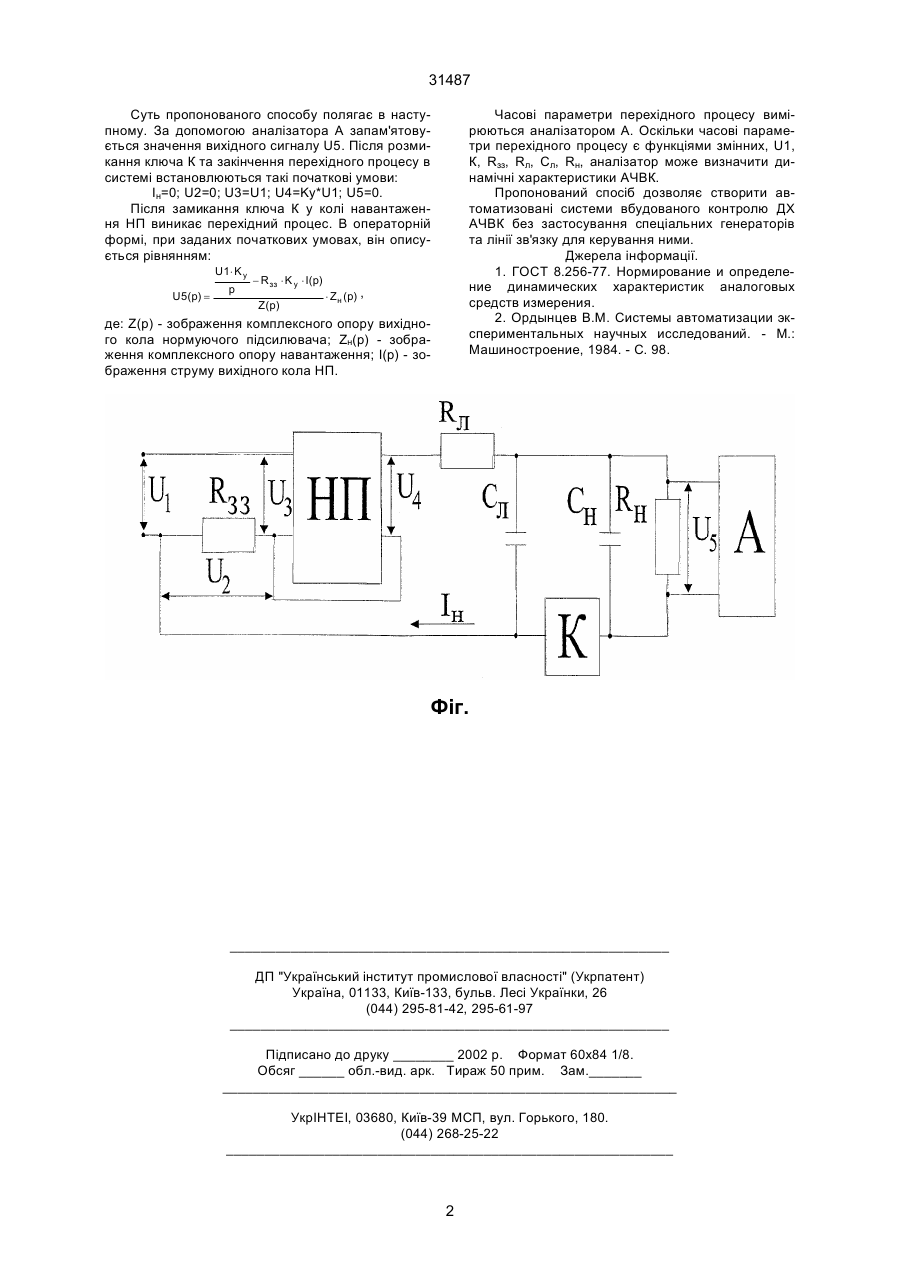

Спосіб формування тестового сигналу для контролю динамічних характеристик вимірювальних каналів, що полягає у вимірюванні амплітуди вихідного сигналу, наступному розмиканні кола сигналу для встановлення нульових початкових умов на виході системи, аналізу перехідного процесу на опорі навантаження, який відрізняється тим, що комутують вихідний сигнал аналогової частини вимірювального каналу безпосередньо біля аналізатора. (19) (21) 98094852 (22) 15.09.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Діденко Костянтин Іванович, Кондрашов Сергій Іванович, Балєв Володимир Миколайович, Новіков Юрій Олександрович (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ПОЛІТЕХНІЧНИЙ УНІВЕРСИТЕТ 31487 Суть пропонованого способу полягає в наступному. За допомогою аналізатора А запам'ятовується значення вихідного сигналу U5. Після розмикання ключа К та закінчення перехідного процесу в системі встановлюються такі початкові умови: Ін=0; U2=0; U3=U1; U4=Ky*U1; U5=0. Після замикання ключа К у колі навантаження НП виникає перехідний процес. В операторній формі, при заданих початкових умовах, він описується рівнянням: U1× K у U5(p) = p - R зз × K у × I(p) Z(p) Часові параметри перехідного процесу вимірюються аналізатором А. Оскільки часові параметри перехідного процесу є функціями змінних, U1, К, Rзз, Rл, Сл, Rн, аналізатор може визначити динамічні характеристики АЧВК. Пропонований спосіб дозволяє створити автоматизовані системи вбудованого контролю ДХ АЧВК без застосування спеціальних генераторів та лінії зв'язку для керування ними. Джерела інформації. 1. ГОСТ 8.256-77. Нормирование и определение динамических характеристик аналоговых средств измерения. 2. Ордынцев В.М. Системы автоматизации экспериментальных научных исследований. - М.: Машиностроение, 1984. - С. 98. × Zн (p) , де: Z(p) - зображення комплексного опору вихідного кола нормуючого підсилювача; Zн(р) - зображення комплексного опору навантаження; І(р) - зображення струму вихідного кола НП. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Автори англійськоюDidenko Kostiantyn Ivanovych, Kondrashov Serhii Ivanovych, Baliev Volodymyr Mykolaiovych
Автори російськоюДиденко Константин Иванович, Кондрашов Сергей Иванович, Балев Владимир Николаевич
МПК / Мітки
МПК: G05B 23/02
Мітки: формування, контролю, динамічних, характеристик, каналів, сигналу, спосіб, вимірювальних, тестового
